Měřič izolace s měřením v živém obvodu

Zpráva

Lukas-Peca · #1 Příspěvek od **Lukas-Peca** » 20 kvě 2021, 14:43

Máte tipy na měřiče izolace, kterým nevadí měření v obvodu pod napětím? Hledal jsem na internetu a nenašel jsem nic, co by to zvládlo. Buď je přímo uvedeno, že to měřák vyhodnotí a měření ukončí, nebo to není specifikováno. Dřív se pro tento účel používal MI315 od ZPA Brno nebo PU590 od Metry, ale ani jeden z těchto měřičů se už neprodává. Musí to být od českého dodavatele, žádný aliexpress. Cena tak do 20 000 Kč. Díky.

#2 Příspěvek od **Achab** » 20 kvě 2021, 16:03

PU590 dosud prodává Revizeshop, nebo Revizní přístroje.

Ovšem v síti s uzemněným uzlem izolační odpor v uzavřeném obvodu nezměříš (svod přes uzel, nebo zdroj). Podobně v síti IT, spojené se zemí přes velkou impedanci (tlumivku).

#3 Příspěvek od **Zaky** » 20 kvě 2021, 16:07

Můžeš trochu rozvést, v jakém systému a jak chceš vlastně měřit? Nějak si to měření pod napětím nedovedu představit. Vždyť izolační odpor se měří tak, že se mezi testované elektrody přiloží zkušební napětí a měří se protékající proud izolace mezi nimi. Pokud už tam nějaké napětí je, nelze změřit nic.

Lukas-Peca · #4 Příspěvek od **Lukas-Peca** » 20 kvě 2021, 16:31

Jedná se o měření sítě SELV/PELV 24Vss nebo IT 220Vst. A je potřeba, aby v případě, že ta síť 220Vst má v některém svém bodě svod třeba 300 kohm na zem, měřák nejen přežil, ale i ukázal nějakou smysluplnou hodnotu. Měří se napětím 500 V.

PU590 je dost nešikovný krám, na měření jsou potřeba tři ruce. Ačkoliv se to tváří jako analogový měřák, je vevnitř nějaký procesor a měření je pomalé. Navíc je snadno rozbitný.

#5 Příspěvek od **Achab** » 20 kvě 2021, 17:03

Zrovna obvody PELV jsou jedním pólem uzemněné. V síti IT záleží, zda je zcela izolovaná, nebo uzel zdroje uzemněn přes impedanci. Pracovní vodiče mezi sebou lze měřit pouze odpojené (svod přes zdroj a připojené obvody).

Cizí napětí může mít vliv na přesnost. Přesnost udávaná pro zmíněný PU590 platí do ef. hodnoty 30% měřícího napětí.

Lukas-Peca · #6 Příspěvek od **Lukas-Peca** » 20 kvě 2021, 18:59

To je jasné, že mezi póly zapnuté sítě toho moc nezměřím. Prostě potřebuju měřák, který bude mít při měření s cizím napětím specifikovanou chybovost jako PU590, ale nebude to PU590.

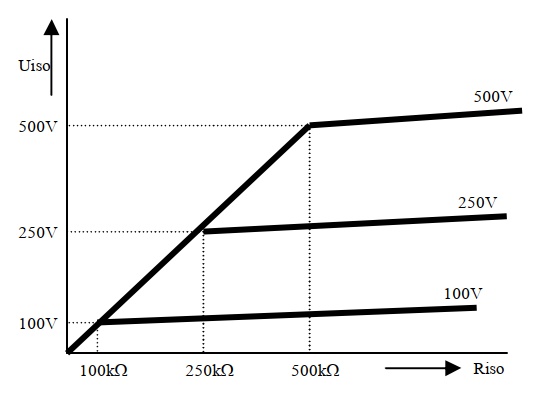

Na tom grafu je spíš závislost měřicího napětí na měřeném odporu, tj. na odběru z měřáku, ne?

#7 Příspěvek od **Achab** » 20 kvě 2021, 20:08

Ano, omylem jsem dal zatěžovací charakteristiku zdroje měřícího napětí. Platí poznámka v manuálu:

"Při výskytu cizího napětí (ef. hodnota < 30% měřicího napětí) nepřekročí chyba měření hodnoty dle tab.1."

Podle tabulky 1 je chyba 5% z délky stupnice pro všechna měřící napětí.

palmalsport · #8 Příspěvek od **palmalsport** » 20 kvě 2021, 22:02

No a co tak použít hlídač izolačního stavu?

Lukas-Peca · #9 Příspěvek od **Lukas-Peca** » 24 kvě 2021, 08:38

Hlídač slouží k hlídání, ne k měření. Při poklesu pod mezní hodnotu indikuje poruchu, ale to je tak všechno.
