Lineární stabilizovaný napájecí zdroj 12V pro HiFi

Zpráva

Denis1 · #1 Příspěvek od **Denis1** » 31 srp 2021, 09:37

Zdravím Vás,
rád bych Vás požádal o doporučení nějaké ověřené konstrukce/schématu lineárního stabilizovaného napájecího zdroje 12V s minimálním zvlněním.
Bude sloužit pro napájení streameru Pioneer N-30AE namísto původního spínaného zdroje. Max. odběr streameru je 20W.

Děkuji Vám.

ZVUK2000 · #2 Příspěvek od **ZVUK2000** » 31 srp 2021, 10:19

L78S12CV, zvládá 2A.

rvx73 · #3 Příspěvek od **rvx73** » 31 srp 2021, 11:14

LT108x v katalogovém zapojení

https://www.analog.com/media/en/technic ... 8345fh.pdf

u číňana se dá sehnat řada modulů, i jako stavebnice

#4 Příspěvek od **EKKAR** » 31 srp 2021, 14:14

A jestli stavěnej diskrétní, tak TL431 jako reference, NE5534 jako chybovej zešilovač a něco s masivním zesílením v Darlingtonu aby to bylo schopný dát aspoň 3A. Samozřejmě diody v usměrňovači přemostit kapacitama, sběrnej kýbl složit z vícero paralelně spojenejch kusů a taky přemostit tantalem nebo malou keramikou, všecky vazby zatlouct kapacitama, aby to mělo pokud možno co nejnižší mezní kmitočet. A pak k tomu ještě paralelně Pb baterku, aby to mělo filtraci ...

termit256 · #5 Příspěvek od **termit256** » 31 srp 2021, 14:30

Pokud jedes vyslovene po "audio vlatnostech" stabilizatoru, pouzij LT3045. Ten je na tohle primo delany. Da pouze 500mA, ale daji se radit paralelne. Je to popsano v datasheetu. Nebude to uplne zadarmo, ale hifi je hifi a bude to mit na vysledek urcite vetsi vliv nez pozlaceny sitovy kabel a podobne veci. :-)

ZVUK2000 · #6 Příspěvek od **ZVUK2000** » 31 srp 2021, 14:53

Pokud chceš něco hotového. Tak nějaký starší (co mají ještě trafo) zdroj k CB stanici. Sice dávají většinou 13, 5V, ale neměl být problém to snížit.

Mek7 · #7 Příspěvek od **Mek7** » 01 zář 2021, 22:24

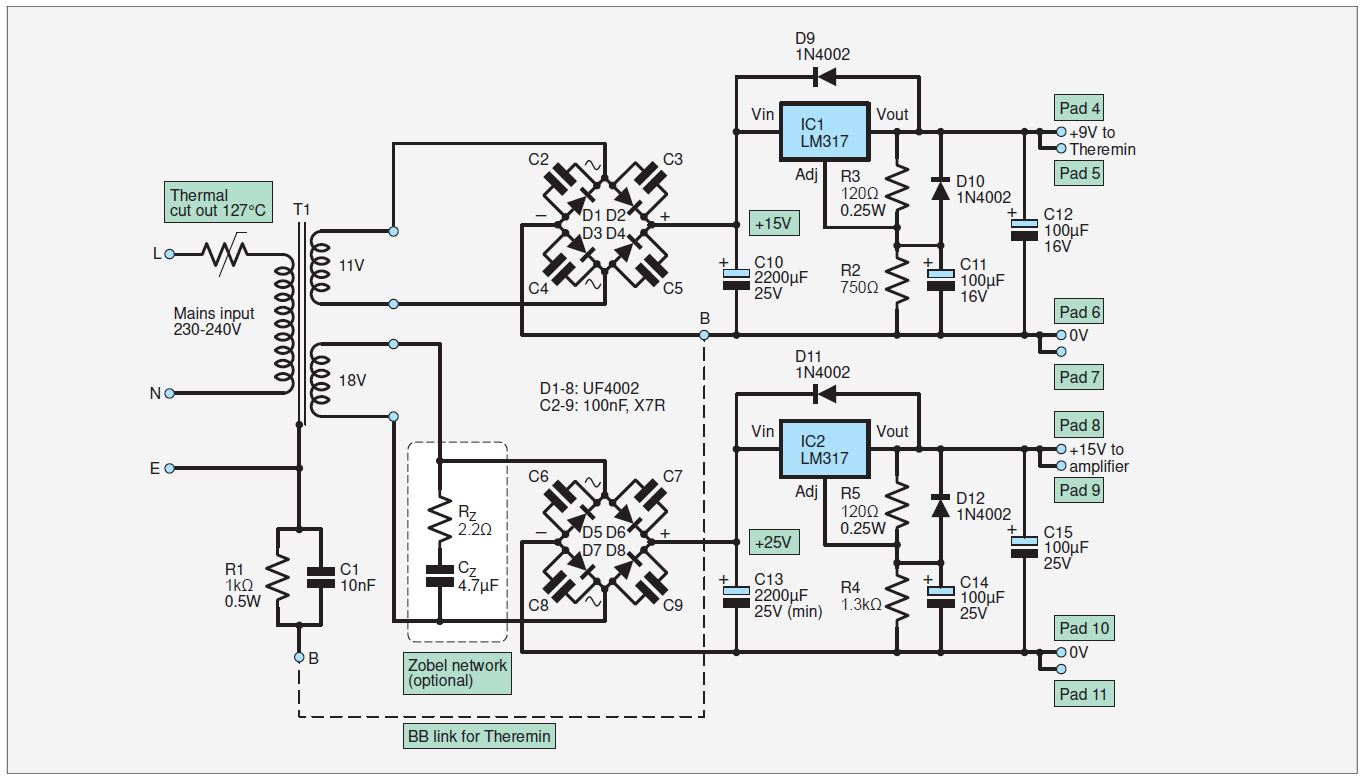

Kukni casopis Everyday Practical Electronics - cisla 8 a 9 / 2020. Je tam "super low noise power supply". Kedze potrebujes vyssi prud a staci ti len pozitivna vetva, mozes aspon nejake napady odkukat odtial.

termit256 · #8 Příspěvek od **termit256** » 01 zář 2021, 23:18

Co je na tom "super low noise"?
Vzdyt je to ten nejobycejnejsi stabos ktery se da koupit.

Mek7 · #9 Příspěvek od **Mek7** » 01 zář 2021, 23:27

Vsetka ta bizuteria okolo neho. Precitaj si ten clanok, je to tam rozobrate aj odmerane dopodrobna.

termit256 · #10 Příspěvek od **termit256** » 01 zář 2021, 23:36

Ja tam zadnou zvlastni bizuterii nevidim, je to normalni usmernovac s obycejnym stabosem v katalogovem zapojeni.
Nevidim zadny link na nejaky clanek.

#11 Příspěvek od **rnbw** » 01 zář 2021, 23:44

Myslim, ze netreba vymyslat nejake ultra-nizkosumove riesenia.

Analogova cast toho Pioneeru aj tak bude mat vlastny (linearny) stabilizator. Aj bezne PC zakladne dosky maju pri zvukovom kodeku 78L05, aby tam neliezol bordel z 5V vetvy zdroja.

Denis1 · #12 Příspěvek od **Denis1** » 02 zář 2021, 09:07

Mek7: Super, moc děkuju, to vypadá dost jednoduše.

rnbw: Ono opravdu lepší stroje mají lineární zdroje, nebo spíše dva zdroje - spínaný zdroj napájí logiku a samostatný lineární zdroj napájí analogovou část (DAC, atd....). Koukni např. na vyšší modely Pioneeru (N-50AE, N-70AE).

Mek7 · #13 Příspěvek od **Mek7** » 03 zář 2021, 14:55

termit256 píše:Ja tam zadnou zvlastni bizuterii nevidim, je to normalni usmernovac s obycejnym stabosem v katalogovem zapojeni.
Nevidim zadny link na nejaky clanek.

Pisal som

Kukni casopis Everyday Practical Electronics - cisla 8 a 9 / 2020.

Staci citat s porozumenim :wink:

Verim, ze si dost sikovny na to, aby si si ich nasiel na nete sam.

ZVUK2000 · #14 Příspěvek od **ZVUK2000** » 03 zář 2021, 15:04

Ale na tom zapojení opravdu nic extra není. Takto se už více méně zapojují lineární stabilizátory více jak 40 let právě včetně té bužeterie kolem

termit256 · #15 Příspěvek od **termit256** » 03 zář 2021, 15:28

Mek7 píše:
Kukni casopis Everyday Practical Electronics - cisla 8 a 9 / 2020.

Staci citat s porozumenim Verim, ze si dost sikovny na to, aby si si ich nasiel na nete sam.

Sorry, ale neodebiram vsechny casopisy sveta, hod sem nejaky graf nebo vysledky mereni z toho casopisu.
Osobne nevidim zadny duvod tohle merit, vzdyt je to uplne nejobycejnejsi zapojeni nejobycejnejsiho stabose.
A ty kondiky u usmernovace? To je asi podobna inovace jako filtr nejmenovaneho ucitele jehoz jmeno se zde radeji nevyslovuje skromne nazvany filtr Federmann.
