Gramo JVC L-A31 koncové vypínání VYŘEŠENO

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 06 lis 2021, 15:17

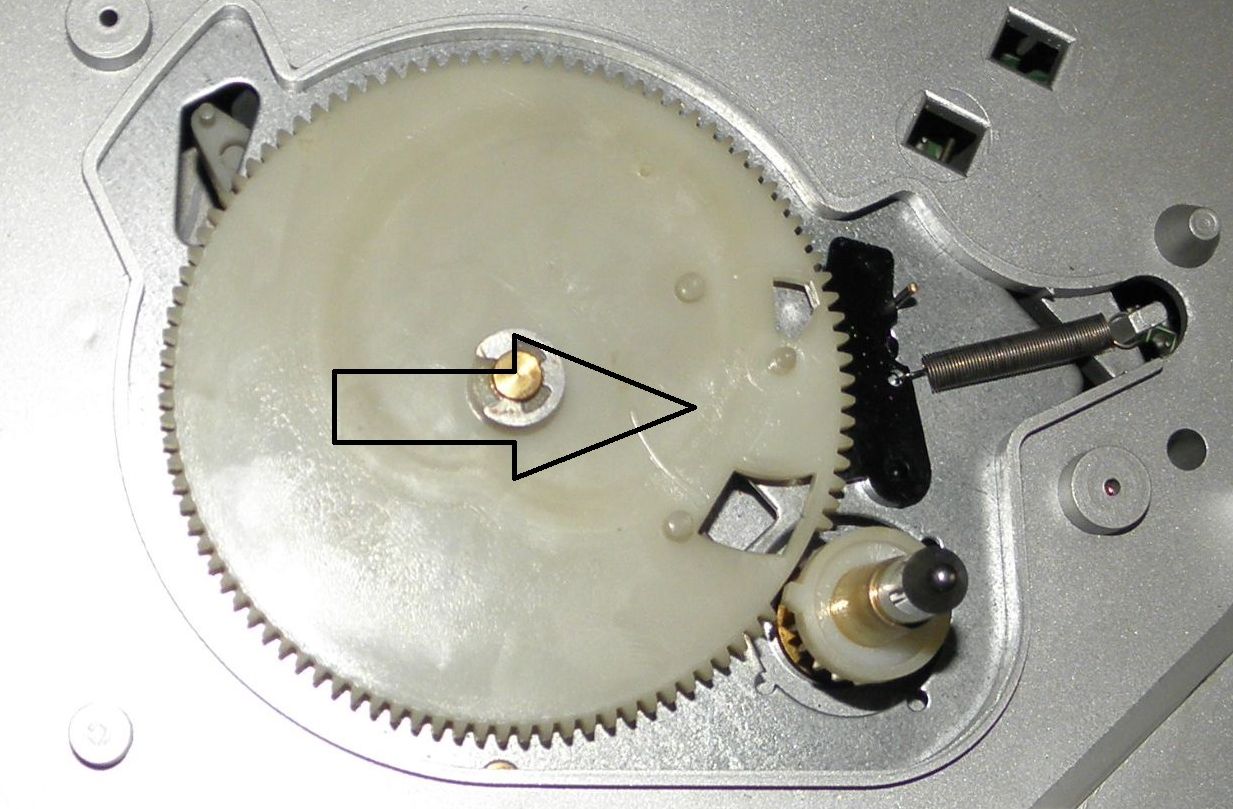

Koupil jsem uvedené gramo jako nefunkční vrak protože potřebuji headshell. Dopadlo to jako obvykle - bylo mi líto docela slušný stroj (v ceně byla i přenoska Z1-S) rozebrat tak jsem doplnil držák raménka, opravil pohon a chtěl bych ještě zprovoznit koncové vypínání a vracení raménka. Myslel jsem, že potřebné kousky najdu na svém smetišti ale ukázalo se, že různí výrobci používají stejný systém ale mírně odlišná provedení. Potřeboval bych, aby se našel nějaký dobrotivý člen fóra a vyfotil pro mě příslušné dílky (viz foto, tam nejsou). Pokud možno zblízka pár detailních fotek abych viděl jak to vypadá a mohl si příslušné dílky vyrobit. Ono by to nejspíš šlo i bez fotek ale obrázky mi pomůžou. Soudím že by to mohlo být stejné aspoň u řady JVC LA-xx.

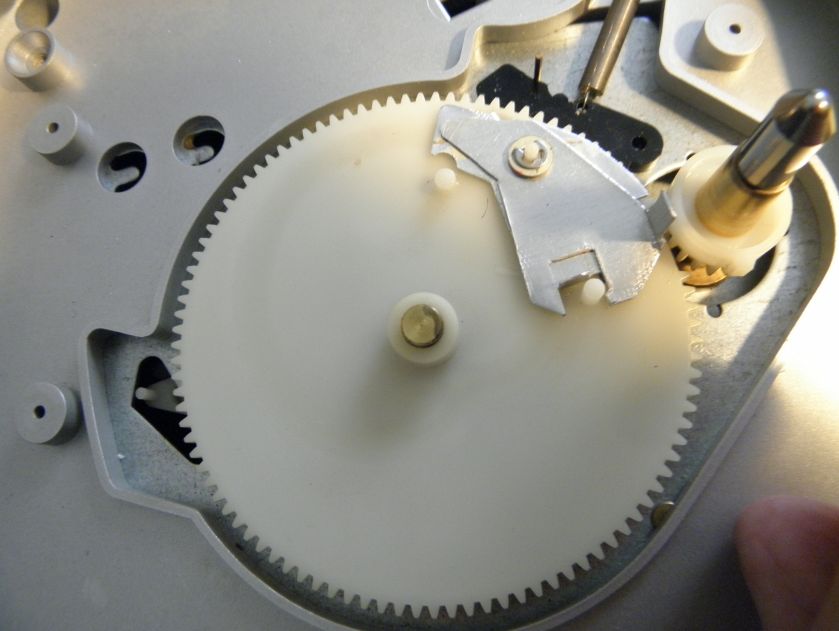

EDIT: podle SM to vypadá, že horní (viditelný) díl je pro více typů stejný, spodní díl je rozdílný, snad LA-21 má stejný. Vyrobil jsem díly z Al plechu 0,3mm, viz foto.

#2 Příspěvek od **jezevec** » 06 lis 2021, 16:06

Na Táni vidím servismanual, řekl bych, že tam budou i obrázky.

jardafiala · #3 Příspěvek od **jardafiala** » 06 lis 2021, 16:15

Ano na Táni je řečený manuál, jeden díl půjde snadno okopírovat, druhý už hůř ale mělo by to jít i bez dopomoci. Fotka by pomohla ale nutná nebude. Prohlédl jsem i jiné JVC manuály, tam jsou součástky jiné. Takže kdyby někdo měl stejný tak foto uvítám. Ale podle obrázku v SM bych to měl zvládnout.

Vaseks · #4 Příspěvek od **Vaseks** » 06 lis 2021, 17:21

https://www.vinylengine.com/turntable_forum/viewtopic.php?t=69174

https://www.youtube.com/watch?v=1DlwGL2mOvs

jardafiala · #5 Příspěvek od **jardafiala** » 06 lis 2021, 18:00

Dík, to video mi objasnilo jak se ten forrichtung vrací zpátky. Teď už jen směle vpřed ke světlým zítřkům, aj čo to táram, vpřed k vystřihování šablonek. Dám vědět jak to dopadlo.
Tak to dopadlo dobře, vše funguje jak má.
Jenom krátce jak jsem postupoval. Nejdřív příprava - prohlédl jsem obrázky a video. Poté jsem na fotce (v programu malování) obtáhnul obrysy horní součástky mechanismu a uložil, odhadl jsem jak asi bude vypadat druhá součástka a opět černě zvýraznil obrysy a přidal to co je ohnuté dolů. Na obrazovce jsem si jednotlivé části zvětšil tak aby jejich velikost odpovídala skutečným rozměrům a překreslil je z monitoru na (průhledný) pečicí papír. Poté kopie na tvrdý papír, vystřižení, odzkoušení nanečisto a přetažení obrysů na hliníkový plech. Vystřižení, montáž a doladění na gramu a VIDA, slovo tělem učiněno jest, a ono to funguje.
