Návrh schéma

Zpráva

honzad · #1 Příspěvek od **honzad** » 14 pro 2021, 11:29

Dobrý den, v příloze posílám zadání z jedné testovacích otázek na programování PLC. Chtěl bych poprosit jestli by mi s tím někdo mohl pomoci a nakreslil to. Měl jsem to na škole, potřeboval bych si to osvěžit a z návrhu bych to snad pochopil. Případně bych se ještě doptal. Moc děkuji

Mahoney · #2 Příspěvek od **Mahoney** » 14 pro 2021, 14:20

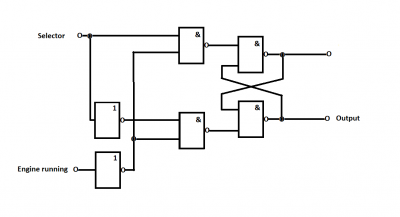

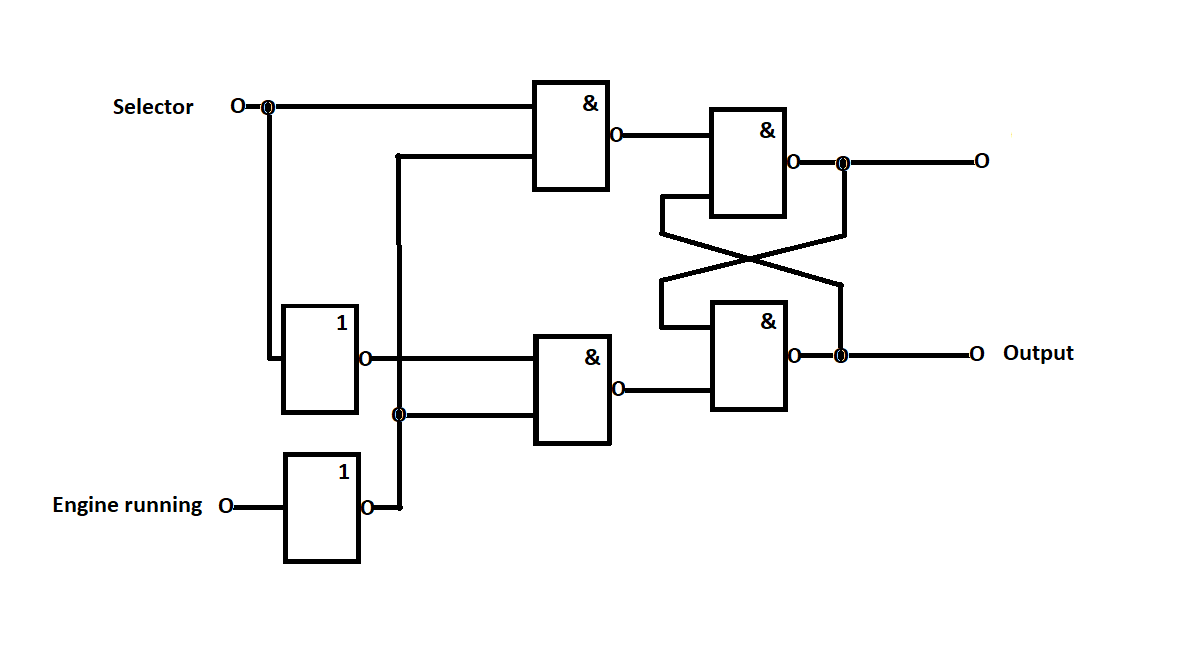

Radši to někdo ještě zkontrolujte, jsem v práci a kreslil jsem to narychlo v mspaint...

honzad · #3 Příspěvek od **honzad** » 14 pro 2021, 14:56

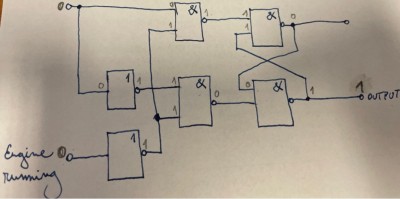

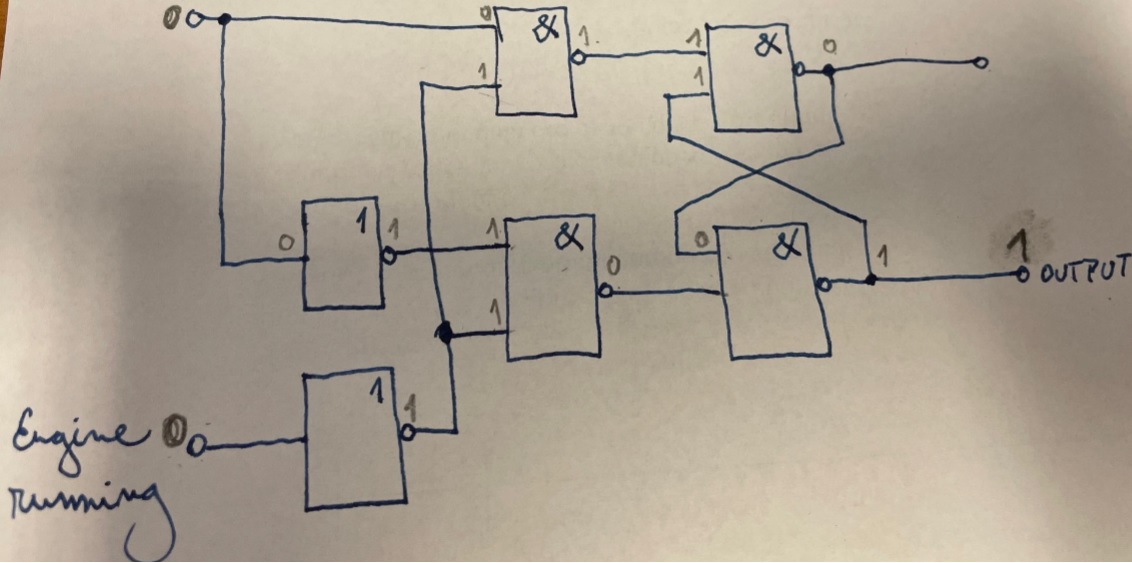

Zkusil jsem první kombinaci, tj. dát na oba vstupy hodnotu 0 a na outputu mi vychází 1, viz obrázek. Což by nemělo. Nevím jestli všechny obvody co jste nakreslil jsou negující (vycházím z prázdného kolečka na výstupu každého)?

radek89 · #4 Příspěvek od **radek89** » 14 pro 2021, 15:17

Output vyveď z horního výstupu (průchod signálu je dvakrát po sobě invertován, jinak samotné výstupy jsou vůči sobě vždycky inverzní). Funkčně se jedná dle tabulky o klopný obvod typu Latch.
