Behemot · #1 Příspěvek od **Behemot** » 16 led 2022, 00:23

Sháním náhradu za RJ-45 do desky, UDE RB3-167A6UAQ, která je nejspíš nesehnatelná. Spíš kdyby někdo měl takovej v nějakým šrotu a zkusil to vypájet, vezmu.

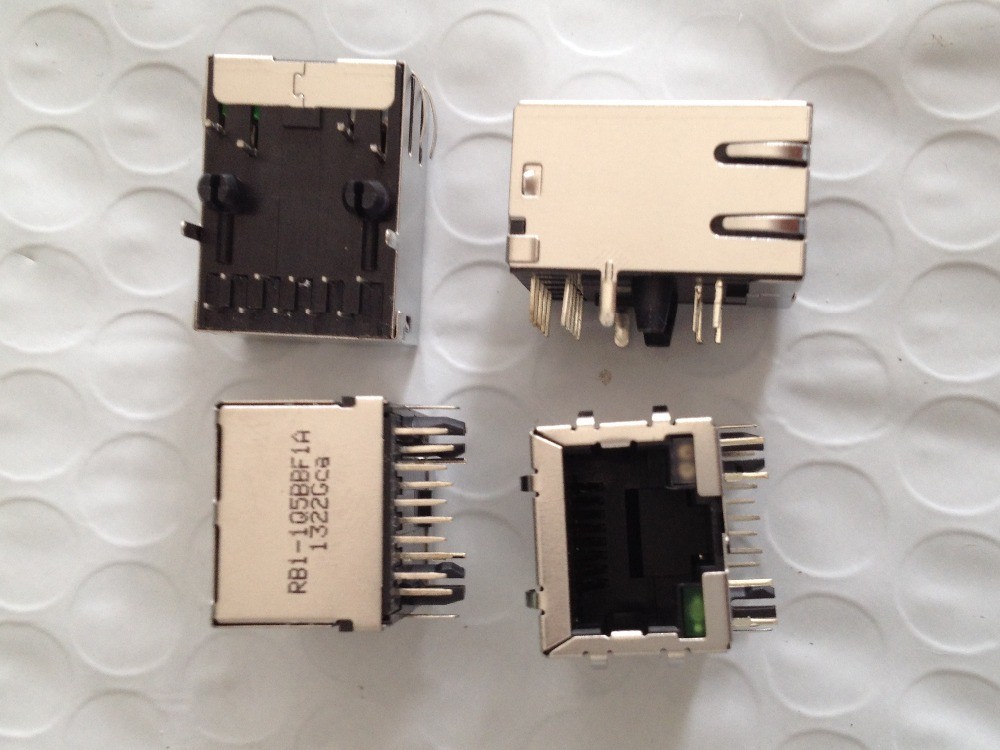

Obrázek

Má to, na rozdíl od spousty, co se dají koupit, 10 pinů na signál, a k tomu ty dvě diody.

Totok by bylo asi ideální, akorát že litr za pět kusů se asi posrali :roll:

eleferner · #2 Příspěvek od **eleferner** » 16 led 2022, 11:54

Pro srandu jsem se podival na Digikey a 10p10c konektory s LED tam maji za 250-320 Kc kus. Bez cla, DPH a dopravy. Takze ten Alik jeste vyjde levne.

Jsou ty LED nezbytne nutne? Bez nich se cena pohybuje okolo 50 Kc...

Behemot · #3 Příspěvek od **Behemot** » 16 led 2022, 12:03

jaký 10p10c?

eleferner · #4 Příspěvek od **eleferner** » 16 led 2022, 12:32

Tak to oznacuji Amici. Klasicky Ethernet konektor je 8p8c od 8 positions 8 contacts. Tedy ze konektor ma 8 pozic pro kontakty a vsech 8 je osazenych. RJ14 se oznacuje jako 6p4c.

https://en.wikipedia.org/wiki/Modular_connector

Nebo tohle je 8p8c, ale z nejakyho duvodu do desky vede 10 pinu?

Behemot · #5 Příspěvek od **Behemot** » 16 led 2022, 12:41

bude tam nejaký ichtylský zapojení toho trafa a případně dalších ochran, vidim tam asi transily, SMD keramiky a kdo ví, co eště

eleferner · #6 Příspěvek od **eleferner** » 16 led 2022, 12:54

Jo, tak to je blby, ale neni treba zahazovat flintu do zita. Asi pred 7 lety jsem taky nahradu 1GBe konektoru resil a co si vzpominam, tak je zhruba 6 nejcastejsich kombinaci pouzdra, mechanickeho rozlozeni vyvodu a jejich zapojeni na traficka. Takze je potreba propipnout a omerit puvodni konektor (nebo mit jeho datasheet) a pak porovnavat s dostupnymi produkty. Tady treba ve Farnellu:

https://uk.farnell.com/w/c/connectors/m ... rt=P_PRICE

Je to drbacka, ale asi lepsi, nez zlutakum narvat do chrtanu litr (a pak na konektory mesic cekat). Nekteri zapadni vyrobci konektoru dokonce na svych strankach maji cross-reference vyhledavace nahrad konkurencnich soucastek, coz dokaze hledani vyrazne urychlit.

petula · #7 Příspěvek od **petula** » 17 led 2022, 20:20

eleferner píše:Pro srandu jsem se podival na Digikey a 10p10c konektory s LED tam maji za 250-320 Kc kus. Bez cla, DPH a dopravy. Takze ten Alik jeste vyjde levne.

Jsou ty LED nezbytne nutne? Bez nich se cena pohybuje okolo 50 Kc...

Ano, Digikey je bez cla a bez DPH a bez dopravy. Digikey se tváří, že je v každé zemi , jenže není, posílají z USA a celní řízení si řeší příjemce. Takže celková částka pěkně naskočí. To je osobní zkušenost z prosince 2020.

petula · #8 Příspěvek od **petula** » 17 led 2022, 20:22

Behemot píše:jaký 10p10c?

myslím, že na těch dvou pinech jsou LEDky, ale může to být jinak. Není to normované a je potřeba prozkoumat datasheet výrobce. Nějaké tyhle konektory s trafem tu mám a vím, že se liší výrobce od výrobce

Behemot · #9 Příspěvek od **Behemot** » 18 led 2022, 23:52

LEDky sou vepředu, eště, že sem neposílal fotky :roll:

Behemot · #10 Příspěvek od **Behemot** » 31 led 2022, 16:48

nikdo tu 10pin verzi nikde nemá, třeba v nejakým šrotu?

Behemot · #11 Příspěvek od **Behemot** » 30 bře 2022, 15:01

furt nikdo na nic nenarazil?
