Návrh generátoru Sestupného pilovitého signálu

[agadirCZ44]

Ve škole nám zadali úkol se kterým si dost lámu hlavu a proto se obracím na vás, zda by jste mi nepomohli se sestrojením zapojení.

Zadání je:
Generátor pily – vyberte vhodná zapojení a simulujte činnost alespoň dvou generátorů sestupné pily (10V – 0), který bude synchronizován sinusovým napětím o síťové frekvenci 50Hz (každým průchodem tohoto napětí nulou). Jedno zapojení bude pouze s tranzistory, druhé s operačním zesilovačem.

1. OZ generátor -tady si myslím že jsem na tom docela dobře, tady by mi mělo stačit jen upravit tu modulaci vstupního signálu.

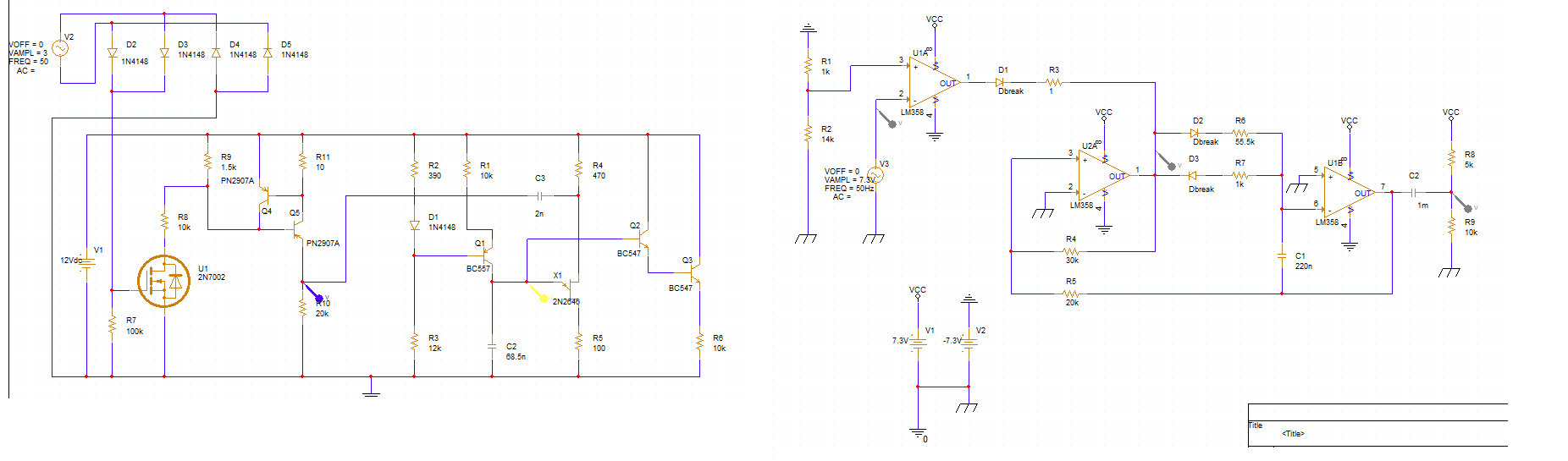

2. Tranzistorový generátor- Zde jsem na tom už hůř protože se mi nedaří nají zapojení pro generování sestupné pily, pouze vzestupné (na mém schématu je vzestupná pila)

Ocením jakoukoliv pomoc se schématy, hlavně to zapojení sestupné pily.
Díky

[samec]

Si si istý, že vieš, čo robíš?

[agadirCZ44]

Upřímně moc ne, ale nějak to udělat musím.

[samec]

Pílu otočíš jednoducho tranzistorom.
https://www.nutsvolts.com/uploads/wygwam/NV_0903_Marston_Figure01.jpg

Ale ten Q5, čo máš v zapojení, asi nevysvetlíš.

[teufel]

Obdélník ano, s pilou to tak jednoduché není.
Sestupnou pilu můžeš mimo jiné udělat třeba tak, že navrhneš obvod se vzestupnou a pak vyměníš pnp tranzistory za npn a naopak a otočíš napájení. Pila pak bude od + k -, tedy sestupná.

[samec]

Obdélník ano, s pilou to tak jednoduché není.

Môžeš konkretizovať, prečo by to s pílou nemohlo fungovať?

[bu2520]

vím že to není teoretické řešení, ale podobnou opičárnu jsem dělal pomocí elektronického potencimetru AD5220 a časovače 555 umělo to nahoru i dolů .

[Hill]

Když už je řeč o synchronizaci: tím průchodem nulou se rozumí průchod jen jedním směrem (50 Hz), nebo oběma (100 Hz)?

[teufel]

Obdélník ano, s pilou to tak jednoduché není.

Môžeš konkretizovať, prečo by to s pílou nemohlo fungovať?

Zapojení z nutvolts nemůže na pilu fungovat, protože tranzistor má zesílení a signál se zkreslí. Musel by se velmi přesně nastavit Rb a i pak by byla pila zkreslená. Rb by musel být přibližně h21e*RL , tedy mnohem větší

[ZdenekHQ]

Je vidět, že jste všichni mladí kluci a nemáte nastudovanou tu správnou pokrokovou literaturu s tranzistory.

Komplet to není, ale to se dá doladit. Vsadím se, že ten zadavatel úkolu to schema zná.

[xsc]

Podobný je i v Dukle / Olympii, ale s opačnou polaritou.

[Crifodo]

tím průchodem nulou se rozumí průchod jen jedním směrem (50 Hz), nebo oběma (100 Hz)?

Když výslovně požadujou "každým", tak bych tomu rozuměl jako shora dolů i zdola nahoru.

[Hill]

Nojo, ale v tom případě by se jednalo o 100 Hz, tedy periodu 10 ms.

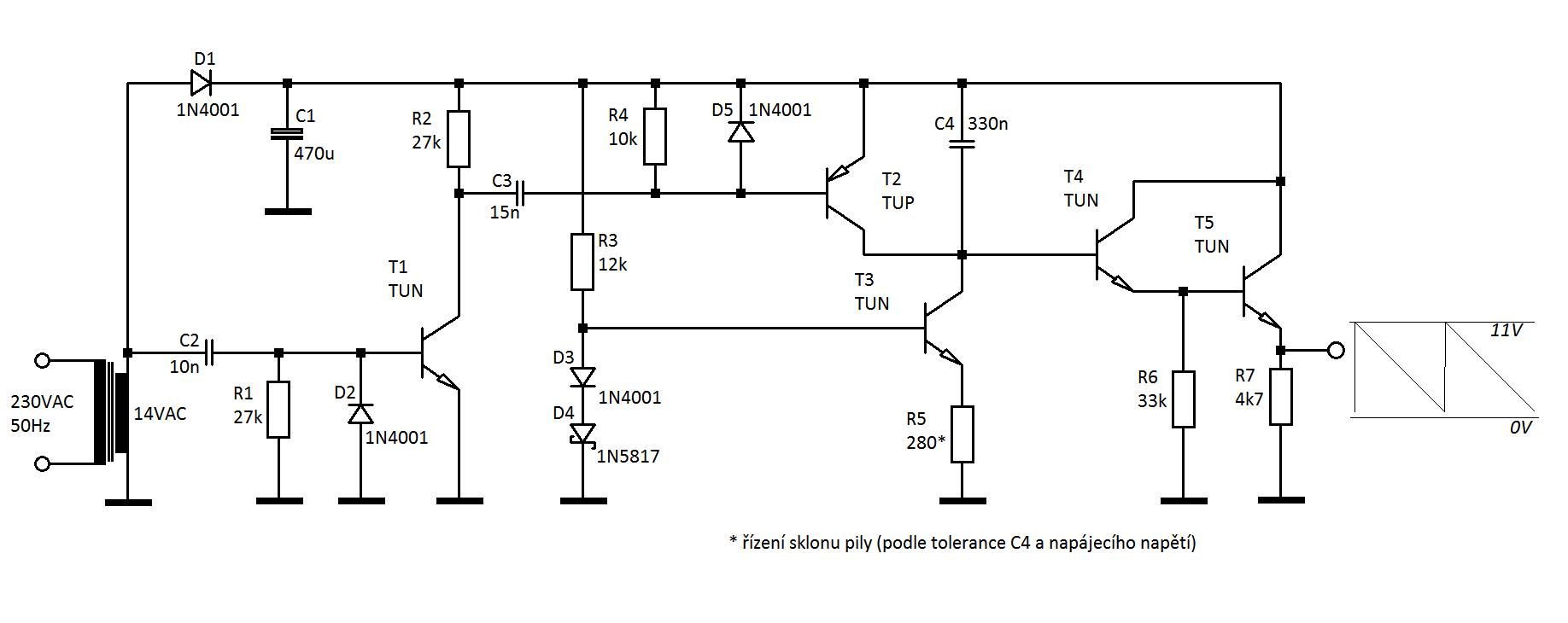

Dovolil jsem si navrhnout tranzistorové zapojení s běžnými univerzálními tranzistory. Linearitu by to mělo mít slušnou, ale pro 50 Hz, spouští se jen průchodem nulou do kladných hodnot.
Má to ještě mouchy, například výstupní napětí nejde až do nuly, pohybuje se mezi 1 V a 11 V, je převážně parametrické, takže nějaká kompenzace teploty a stárnutí součástek chybí.
Pomohla by zejména stabilizace napájecího napětí, ta by zjednodušila i stabilizaci amplitudy pily řízením předpětí báze T3 (tady je předpětí pevné z jedné obyčejné Si diody a jedné Schottky a konstantní proud, potažmo strmost sestupné části průběhu, se nastavuje odporem R5).
Ale jako téma k dalšímu vylepšení to snad stačí.

[samec]

Píla sa dá aj takto jednoducho
http://www.kerrywong.com/2014/03/19/bjt-in-reverse-avalanche-mode/
Synchronizácia v nule vyžaduje zložitejší trik.
Trebárs podoprieť kondenzátor malým dvojcestne usmerneným záporným napätím...

[Habesan]


Odkud to je, prosím ?

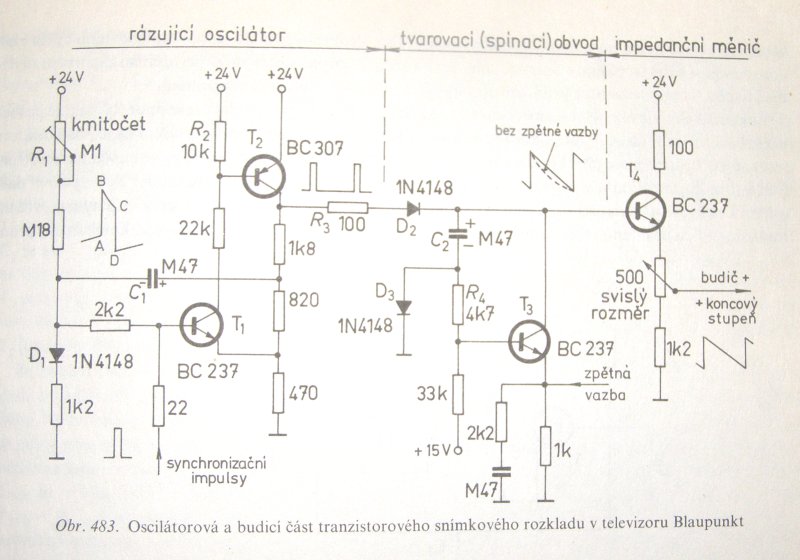

(Tuším, že to Vít, ale on vydal víc než jednu knihu.)
