Kvicala_r · #1 Příspěvek od **Kvicala_r** » 16 pro 2023, 17:05

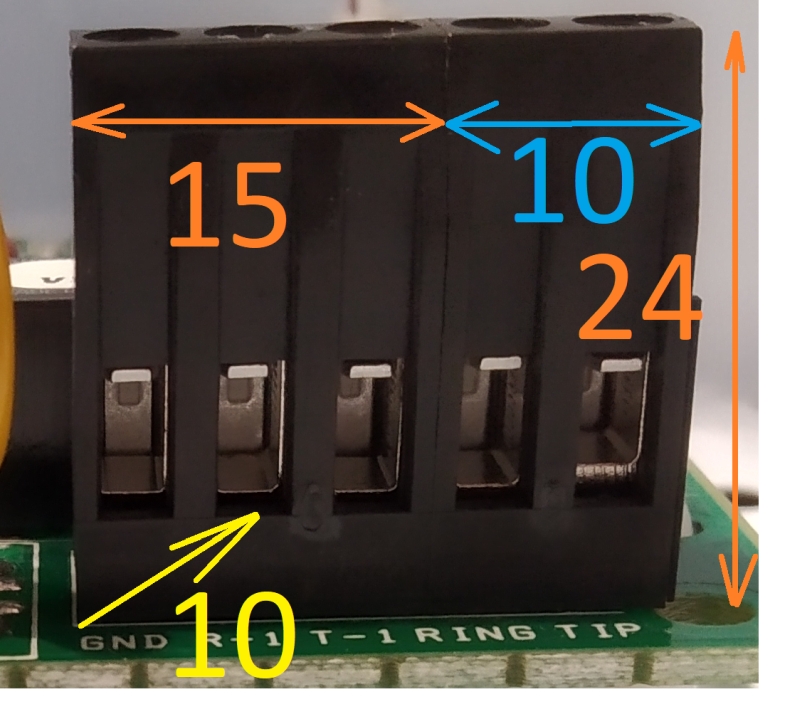

Potřebuji doplnit / opravit desku a nemůžu najít, co je to za výrobce. Svorkovnice je netypicky vysoká. Pájecí piny jsou středem kavit. Rozteč by měla být 5 (asi by šlo lehce dopasovat i 5,08mm. Potřebuji pár 2 a 3 kavitových. V originále je kovová klícka. Ale plech by taky šel skousnout.
Vidím je jen na Paradox deskách a když prolézám web vidím výšku 18/19mm. Nebo pokud by měl někdo z vás desku k odpisu. Mělo by to být i na starých SPC (1728/1738)
Díky!

Cowley · #2 Příspěvek od **Cowley** » 16 pro 2023, 17:36

A naletovat kabel ven z desky a udělat vlastní svorkovnici mimo desku by nešlo?
Kouknu co mám k dispozici ve skladu. Nějací kanaďani se tam válí.

Kvicala_r · #3 Příspěvek od **Kvicala_r** » 16 pro 2023, 17:42

Díky, za ochotu.
Jo mohl bych to případně provést na "prase". Ale jsem rád, pokud to po mě vypadá stejně nebo lépe než z výroby

.
Minule už jsem jednu EVO 48 desku držel, že z ní udělám dárce, ale nakonec jsem i ty tři chyby v HW dohledal a opravil. Vypadá, že bloky víceméně kopírují mezi generace, tak to bylo malé školení.

Cowley · #4 Příspěvek od **Cowley** » 16 pro 2023, 17:44

Novější desky už mají úhlové svorkovnice, z těch by to taky nešlo?

Kvicala_r · #5 Příspěvek od **Kvicala_r** » 16 pro 2023, 17:47

To by bylo škoda rozbírat - by musela být nějaká fakt úplně mrtvá. Zde mi pomůže ta přím "jednořadá" Protože snad SP7000 nebo něco podobného už měla dvouřadé.

Cowley · #6 Příspěvek od **Cowley** » 16 pro 2023, 17:55

A jakou část opravuješ? Telefon nebo AUX?

Kvicala_r · #7 Příspěvek od **Kvicala_r** » 16 pro 2023, 18:20

PGM, a AUX. Aktuálně vidím, že PGM mají na desce osazeno až na relé a svorkovnice. Takovou kombinaci jsem ještě u 6000 neměl... Stejně je jedno původní optorelé taky nějaky načaty.

Cowley · #8 Příspěvek od **Cowley** » 16 pro 2023, 19:25

Zkouknul jsem desky DSC nebo C&K co mám doma a obě mají taky vysoké svorkovnice, ale jenom 20mm.
Ještě tedy kouknu ve skladu na Kanadu

Snad se tam ještě do Vánoc dostanu...

dj_Paul · #9 Příspěvek od **dj_Paul** » 19 pro 2023, 18:51

Toto by nestačilo? Je to klecová svorka. Jen ne tak vysoká

https://www.tme.eu/cz/details/tb-5.0-p- ... ju/ninigi/

vladom · #10 Příspěvek od **vladom** » 19 pro 2023, 19:47

Mám takové svorkovnice, rozebíral jsem nejaký Paradox na součástky. Ale pošta ze Slovenska nebude levná.

Kvicala_r · #11 Příspěvek od **Kvicala_r** » 20 pro 2023, 13:01

Dj_Paul: jo na ty jsem se na TME díval. To je záložní řešení
Vladom: díky za nabídku, jo je pravda že to zaslání by bylo celkem zbytečné. I když zásilkovna je dnes snad za kilčo...

No ještě pozlobím bývalé kolegy, nespěchá to. Jak bud u našich projdu i svůj šrot, ale zrovna tyto jsou celkem atyp takže šance najít v něčem jiném je celkem malá.
