#256 Příspěvek od **FHonza** » 15 lis 2013, 20:10

Asi nejlepší je pak zkontrolovat zapojení na desce pomocí "očička" (příkaz Show). Otevřít si vedle sebe schema a desku, v editoru schematu vybrat "očičko" a kliknout na příslušný spoj. Spoj se zvýrazní i na desce.

scorpions-cz · #257 Příspěvek od **scorpions-cz** » 17 led 2014, 10:45

Zdravím všechny,nerad vymýšlím vymyšlené,a tak než začnu se zeptám. Nemáte někdo hotovou knihovnu pro gsm modul SIM900?

#258 Příspěvek od **FHonza** » 17 led 2014, 10:51

Velmi často najdeš hotové knihovny přímo na stránkách autorů Eagle. Konkrétně SIM900 je tady

Případně vyhledávání v knihovnách

scorpions-cz · #259 Příspěvek od **scorpions-cz** » 17 led 2014, 10:57

Díky moooc.

Hydrawerk · #260 Příspěvek od **Hydrawerk** » 24 led 2014, 21:38

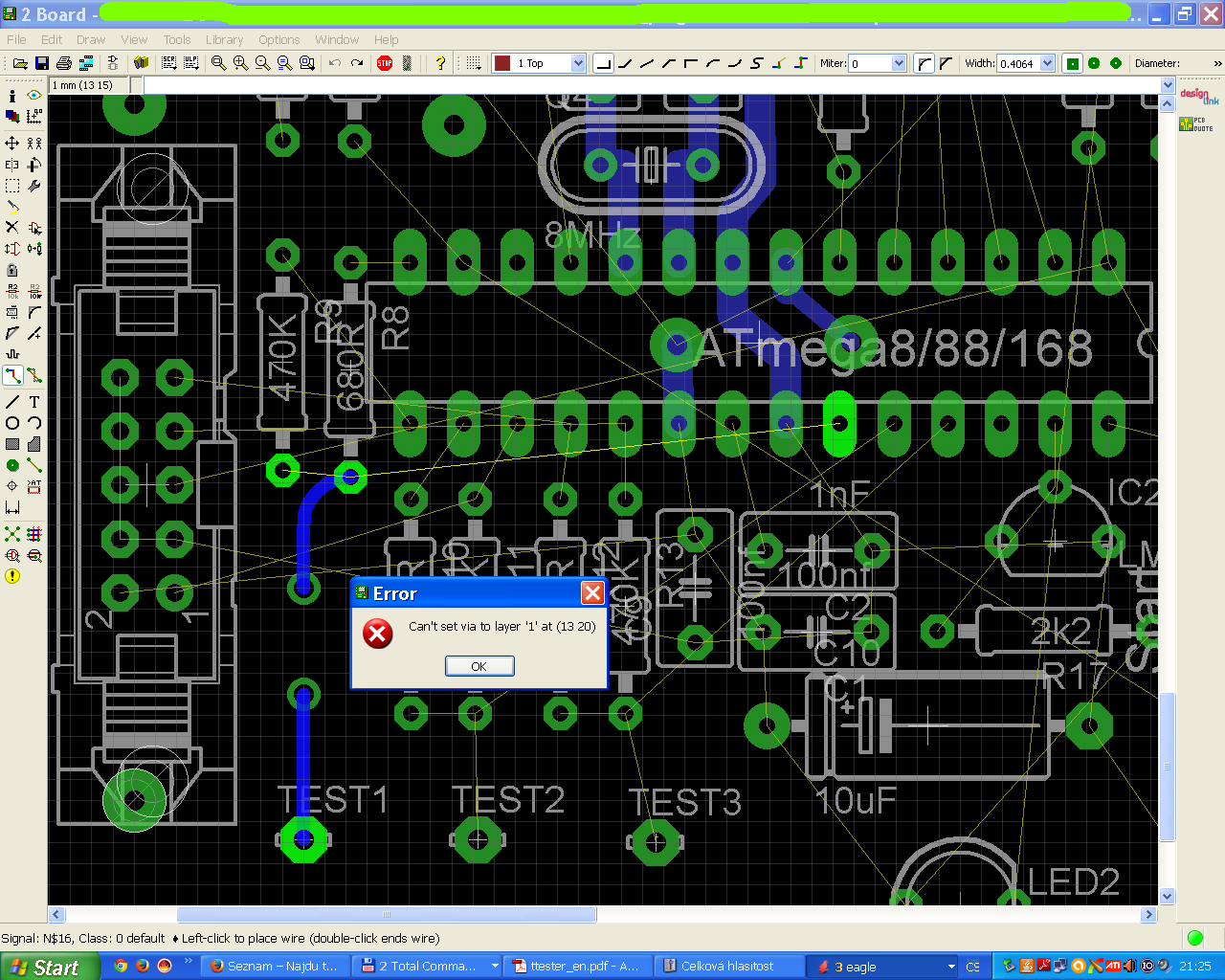

Ahoj, mám tu takový problém, že nejde tahat spoje na straně součástek. Nesetkal se s tím už někdo?? Možná je problém v nějakém nastavení. Píše to can't set via to layer 1.

#261 Příspěvek od **FHonza** » 25 led 2014, 00:46

Podívej se do Design rules, záložka Layers. Nemáš náhodou v řádku Setup vypnutou měď ve vrstvě 16 Bottom ? Pro normální oboustrannou desku by tam mělo být (1*16)

Hydrawerk · #262 Příspěvek od **Hydrawerk** » 26 led 2014, 01:21

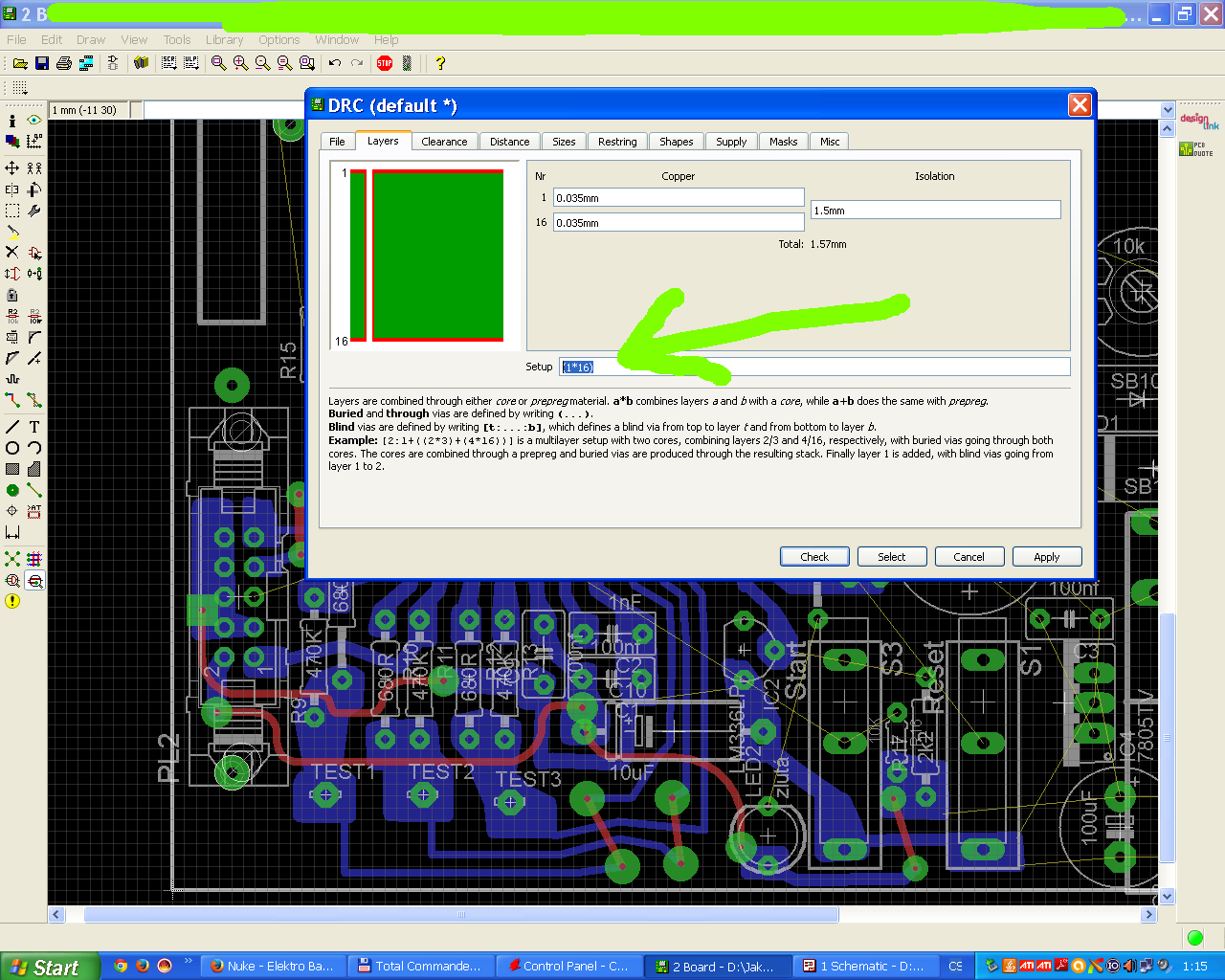

Myslíš tohle, že jo? Viz přiložený obrázek. No to nepomohlo, navíc už jsem to viděl někde na webu. Ale podařilo se to jaksi obejít. Jak někdo píše... http://www.eaglecentral.ca/forums/index ... 7#page_top

Maybe there's a logic to it, but I haven't found it necessary to
understand it. EAGLE's just being cranky; it's easy to work around it.

After you click to start routing the trace, move a small distance away
from where you want the via to be, click, change layers, then click back
on the airwire to create the via. Now you'll have two short traces
going to your new via and back. Switch to MOVE mode and move the via
where you really wanted it. Clean up the traces and you're done.

It sounds worse than it is. You can do all that quickly once you get
the pattern down.

To schéma v Eaglu jsem si stáhnul a pouze předělávám plošný spoj. V projektech, které jsem dělal od nuly, se tahle potíž nikdy neobjevila...

Jenda_KL · #263 Příspěvek od **Jenda_KL** » 15 bře 2014, 18:39

FHonza píše:.. by tam mělo být (1*16)

na dvouvrstvou se dává (1+16). Ten "can't set via" problém se dá vyřešit vyrobit průchod vedle a pak ho posunout do požadované pozice, už ale asi píšu pozdě...

Mám jiný dotaz:
Eagle padá stylem. "Omlouváme se, v aplikaci došlo k chybě ..."
Stává se to při zoom out, někdy po pěti minutách, někdy po hodině, je jedno jestli ve schématu nebo na boardu, doba od uložení nebo od startu aplikce nerozhoduje. Aktualizovat to nechci.
Nikdy to nedělal.

xemod · #264 Příspěvek od **xemod** » 15 bře 2014, 18:48

Jenda_KL píše:Eagle padá stylem. "Omlouváme se, v aplikaci došlo k chybě ..."
Stává se to při zoom out, někdy po pěti minutách, někdy po hodině, je jedno jestli ve schématu nebo na boardu, doba od uložení nebo od startu aplikce nerozhoduje. Aktualizovat to nechci.
Nikdy to nedělal.

Mně to dělalo taky - vyměnil jsem PC za nový a je to OK :-)

#265 Příspěvek od **FHonza** » 17 bře 2014, 10:29

Jenda_KL píše:... na dvouvrstvou se dává (1+16)...

záleží jestli máš prokovenou desku nebo jsou vrstvy spojeny jenom přes nožičky. V principu je důležitý aby tam bylo 1 "něco" 16.

Jestli to nepadalo a najednou začalo, tak bych se vrátil k bodu obnovení ve Windows, kdy to ještě fungovalo. Může to být nějakou aktualizací.

Jenda_KL · #266 Příspěvek od **Jenda_KL** » 17 bře 2014, 21:42

Na tom to nezáleží.
(1+16) znamená jen vrstvy TOP a BOTTOM
(1*16) znamená TOP, BOTTOM a 14 dalších mezivrstev.
Výhodu toho '+' zjistí ten kdo dělá průchody, tak schválně, kdo na to přijde jako první ))

S tím padáním jsem na to asi přišel. Vrtalo mi dlouho hlavou, proč vždycky při zoomu. Před časem mě nebavily kostrbatý písmenka, jak jsem vypnul "always vector font" a tim to nejspíš bylo. Po zatržení zpět to zatím nepadlo ani jednou. Vyhodit poč kvůli chybě v programu/winapi se mi fakt nechtělo.

#267 Příspěvek od **FHonza** » 18 bře 2014, 01:23

Koukám do nastaveni a volbu "Always vector font" jsem nikdy zapnutou neměl. A program nepadá ...

Prozraď prosim výhodu "+"

Kvicala_r · #268 Příspěvek od **Kvicala_r** » 18 bře 2014, 18:37

Že po stisknutí kolečka myši rovnou přejdeš do opačné vrstvy

Nemusíš tak vybírat kam vlastně chceš routovat...

#269 Příspěvek od **FHonza** » 18 bře 2014, 19:49

Dělám v Eagle od dob, kdy měl ještě hardlock na paralelní port, nepoužitelný autorouter byl za příplatek a Windows ještě neměly verzi tři (no možná že ano, ale 3.1 to nebylo určitě). Ale že se dá měnit vrstva prostředním tlačítkem, sem zjistil až díky tobě

Děkuju

lucky62 · #270 Příspěvek od **lucky62** » 21 bře 2014, 17:05

Ahojte,

potreboval by som z Eaglu exportovať dáta pre fotoplotter domácej výroby.
Bude to v podstate 2-axis CNC router s laserom.

Výstupom exportu by to mal byť normálny G-code, ktorým sa bude ovládať pohyb a spínanie laseru.

Ak by to nešlo priamo, tak aj s nejakým medzikrokom.
Napr. Eagle -> GIF -> G-code, alebo Eagle -> HPGL -> G-code.

Našiel som niekoľko exportov pre frézky (frézujú sa obrysy)
To však nie je vhodné pre osvit laserom - tu treba nasvietiť cestičky (prípadne medzery, ak chcem negatív).
Nič také som nenašiel (nepomohol ani ujo Google).

Máte nejaký tip? Je taká funkcionalita priamo v Eagle? Prípadne ako ULP?
Nejaký CAM procesor?

Predom vďaka za nasmerovanie.
