#16 Příspěvek od **Hill** » 14 bře 2022, 17:08

Tak teď k ní ještě zjistit, jaký žhavicí proud odebírá při 1,2 nebo 1,5 V. Podle fotky soudím, že druhý vývod anody je odstřižený. Zkontrolovat strmost při například Ua=45 V nebo 90 V (výše bych to zatím nezkoušel, pokud nevíš, kolik na ní v tom zapojení skutečně je), aspoň změřením anodových proudů při Ug=0 V a při Ug=-1,5 V a Ug=-3 V a věděli bychom, jestli to ta DC703 skutečně je.
Podle tloušťky přívodů bych na velký žhavicí proud nehádal.
Ferdislave, nechci toho moc?

#17 Příspěvek od **ok1hga** » 14 bře 2022, 17:38

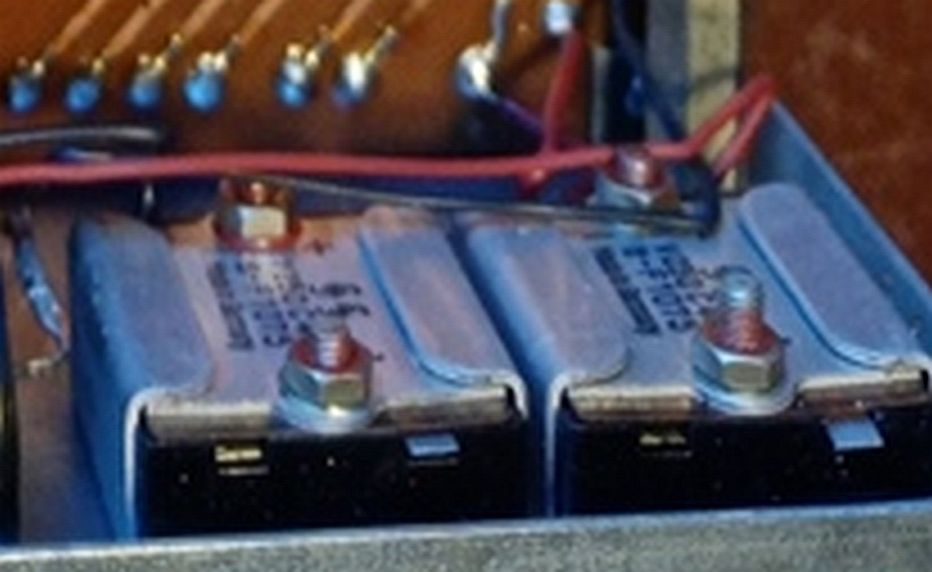

první co bych udělal já,
zkontroloval bych ty SIEMENS selenové usměrňovače, protože těm se časem zvětšuje seriový odpor a výstupní napětí je pak hodně měkké . . .

h_honza · #18 Příspěvek od **h_honza** » 14 bře 2022, 18:32

https://www.radiomuseum.org/tubes/tube_dc703.html
Žhavení 1,2V 10mA. To tlusté dráty opravdu nepotřebuje

Ale víc toho dohledat neumím.

#19 Příspěvek od **Hill** » 14 bře 2022, 20:51

Dík, to už jsem tam taky četl.
Mě fyzicky zajímá ta neznámá lampa, jestli je to ona, nebo ne.
Jako jesti 2Y2 odpovídá té DC703 od TFK.

ferdislav · #20 Příspěvek od **ferdislav** » 14 bře 2022, 22:04

Ve stroji je mezi anodou a katodou asi 7 Voltů
Tak jsem měřil při 45V
0V 1,9 mA
1,5V 1,8 mA
4V 1,78 mA

žhavení při 1,5V je 14 mA

Selény vyměním radši!

#21 Příspěvek od **ok1hga** » 14 bře 2022, 22:32

ferdislav píše:Selény vyměním radši!

kolik je na nich úbytek napětí ?

ferdislav · #22 Příspěvek od **ferdislav** » 14 bře 2022, 22:57

ok1hga píše:
ferdislav píše:Selény vyměním radši!

kolik je na nich úbytek napětí ?

vymontoval jsem je a připojil na 30V
připojil žárovku 6V 300mA
na žárovce 3V , zbytek na selénu

#23 Příspěvek od **Hill** » 15 bře 2022, 16:58

A koukal jsi na vlákno, jestli při 1,5 V jeho barva odpovídá nažhavené katodě?
Protože ta zjištěná strmost rozhodně neodpovídá normální triodě.
Nějak se mi nejeví, že by musela nutně být v deli.

ferdislav · #24 Příspěvek od **ferdislav** » 15 bře 2022, 17:14

Jsem si vědom že výsledky měření jsou podivné,ale v přístroji tolik také naměřím, víc než 1,5V tam není a celé to žhavení je nějak provázané na jiné napětí pro elektronky,ale ne na žhavící napětí, spíš na (teď plácnu) úbytek na katodovém rezistoru jiné elektronky, nebo podobně, to zapojení mi není jasné i když jsem si ten plošňák překreslil s osazením, nejsem z toho moudrý
Zkoušel jsem ji nažhavit i na 2V a to už dost výrazně svítila
Obecně se nebráním pokusům,ale vzhledem k tomu že je to jediný kus co mám a neznámého typu, jsem opatrný
Přístroj je momentálně v podstatě funkční, alespoň na 1,10,20Mohmů ukazuje +- co by měl ukázat, problém je že někdy více, někdy méně ručka samovolně plave, patrně kvůli nestabilitě napětí 100 a 500V, ale neznám příčinu těch nestabilit, přístroj je napájen dvěma zdroji, 500 a 1000V, samozřejmě se navzájem ovlivňují a je tu několik nastavovacích trimrů, jež se také ovlivňují, nedokážu odhalit princip, tedy nevím kam se zaměřit : (

#25 Příspěvek od **Hill** » 15 bře 2022, 17:36

Třeba budeme mít kliku, až to někdo uvidí, že by se třeba i schéma našlo.
Samozřejmě nechci, abys kvůli průzkumu zničil jedinou lampu svého druhu.
Ta mřížková napětí, cos zkoušel, byla proti žhavení záporná?

ferdislav · #26 Příspěvek od **ferdislav** » 15 bře 2022, 18:59

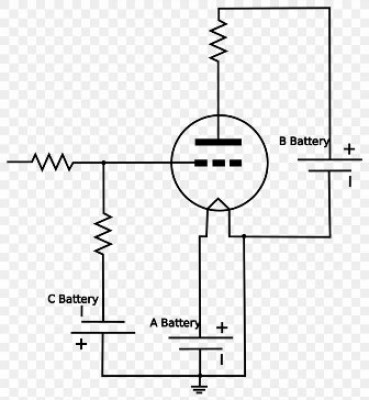

Ano záporné, jako na obrázku prakticky

#27 Příspěvek od **Sendyx** » 15 bře 2022, 19:29

Tohle může být nízkonapěťová trioda, 45V na ni může být strašlivě moc. Zkusil bych ji na charakteroskopu tak do 20V Ua a 1mA.

Z nějakého měřicího přístroje jsme měli miniatury, které pracovaly při Ua do 10V s proudem tuším 0,3mA. Baňka podobných rozměrů, ale mřížka vyvedená na vršek.

ferdislav · #28 Příspěvek od **ferdislav** » 15 bře 2022, 20:23

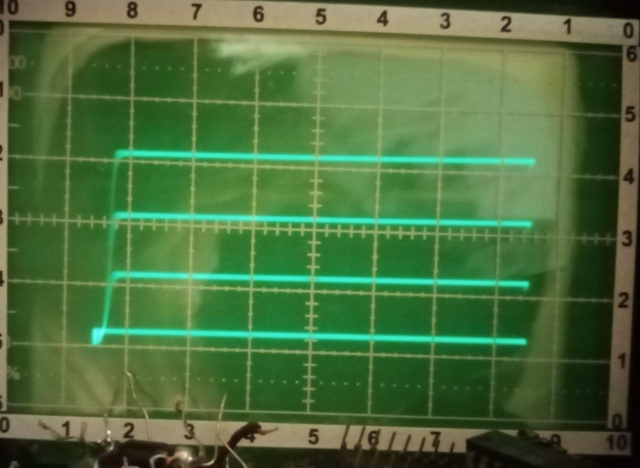

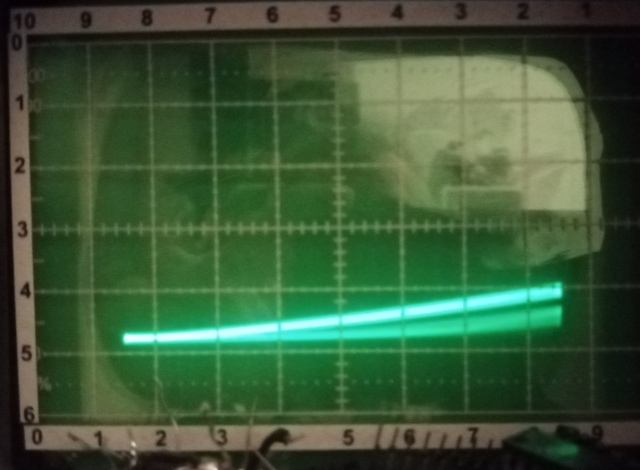

Jedinej charakteroskop co tu teď mám je na tranzistory
napětí 8V schod po 25uA
zkusil jsem,jen pro porovnání s KF506, bez konkretních hodnot jen porovnání pro oko

#29 Příspěvek od **Hill** » 15 bře 2022, 20:23

To máš nejspíš pravdu, protože, jestli přístroj funguje a na anodě té lampy je 7 V, tak tam zřejmě patří.

ferdislav · #30 Příspěvek od **ferdislav** » 15 bře 2022, 20:46

Udělal jsem nové měření při 20V na Anodě
0V 1,3mA
-1V 1,2mA
-2V 1,1mA
-3V 0,8mA
-4V 0,06mA
