Teraohmeter -identifikace

Zpráva

ferdislav · #1 Příspěvek od **ferdislav** » 08 bře 2022, 14:10

Ahoj
mám tu zas jednu specialitku
Jestli by prosím někdo neměl náhodou schema k přístroji, i když pochybuji, na internetu jsem nenašel ani obrázek (

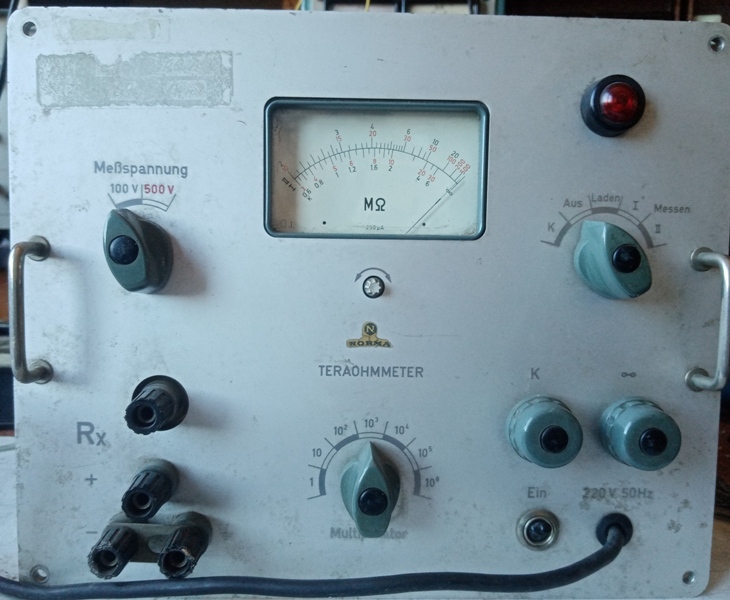

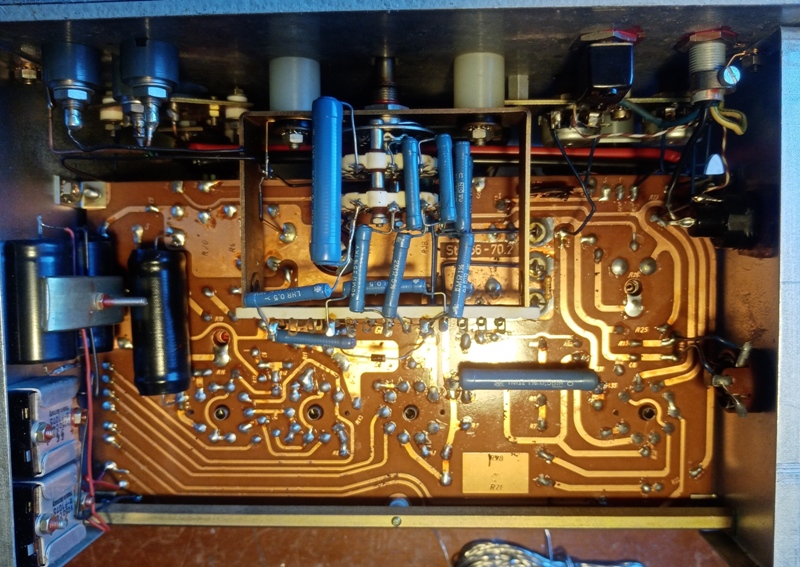

Výrobce NORMA Messtechnik GmbH Vídeň (předpokládám podle loga Norma a součástky většinou Siemens a Philips) Bez typového označení..

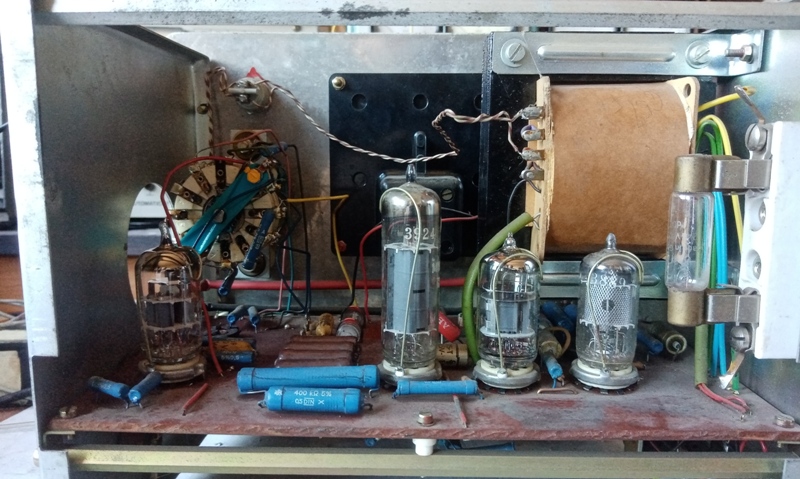

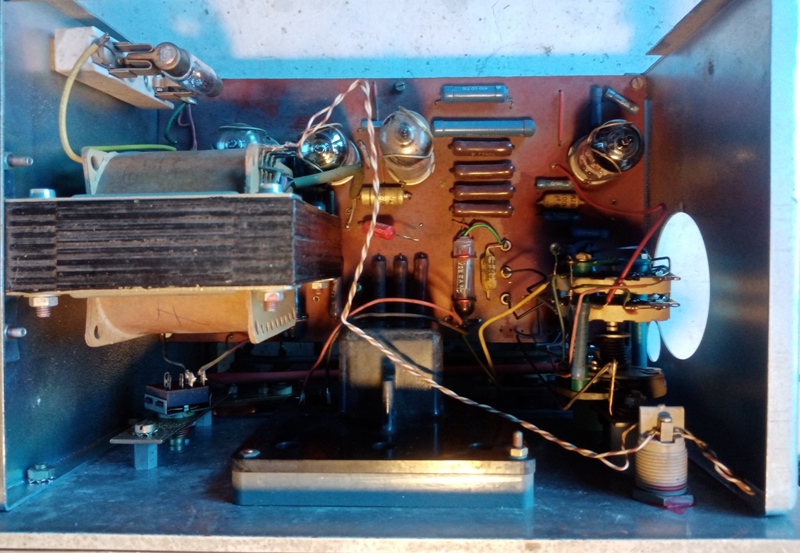

Osazení ECC83,EF86,EL84, nějaká minidoutnavka asi pro stabilizaci napětí a neznámá miniaturní elektronka, k níž jsem taky na netu nenašel nic odpovídajícího, kdyby někdo poznal aspoň tu, snad bych přišel na to co mám kde naměřit
Na měřících svorkách je pouze asi 14 a 75 V, místo 100 a 500V
na usměrňovači je ca 1kV , takže předpokládám že trafo je ok,více jsem se v tom zatím nešťoural... jsou tam i poměrně vysokoohmové rezistory, třeba 1Gohm...
Poloha K, taky nevím k čemu slouží
Díky za jakýkoli nápad!

ferdislav · #2 Příspěvek od **ferdislav** » 08 bře 2022, 14:11

mihal · #3 Příspěvek od **mihal** » 08 bře 2022, 15:46

Niečo podobné som už videl, možno v Empfänger-Schaltungen, Norma je v čísle V. 1957 ale toto bude si myslím novšie.

ferdislav · #4 Příspěvek od **ferdislav** » 08 bře 2022, 16:31

V té knize jsem od Norma nenašel žádný přístroj bohužel, jsou tam jen radia..

Zdá se že by mohlo jít o Teraohmmeter Mod. 266 T z roku 1959 cca
0,6 MOhm - 500 TOhm
podle této stránky https://www.aef.se/Biblioteket/Tabeller ... iv_G-O.htm samo že bez dokumentace...

foxrider · #5 Příspěvek od **foxrider** » 08 bře 2022, 19:00

"K" by teoreticky mohlo být "KONTROLLE".
Možná že by to mohla být nějaká kontrola správnosti funkce.

#6 Příspěvek od **Hill** » 08 bře 2022, 20:32

Nebo Kalibrace nuly...

ferdislav · #7 Příspěvek od **ferdislav** » 09 bře 2022, 16:34

Zatím přístroj zkoumám,ale žádnou chybu jsem nenašel, budu to muset rozebrat a nakreslit si to zapojení nějak polopaticky

netušíte někdo co je to za elektronku na prvním foto?

(pro Hilla doutnavka co tam je má označení "SR4" )

#8 Příspěvek od **Sendyx** » 09 bře 2022, 17:48

Kdyby ses optal před 20 léty, poslal bych tě za člověkem, který dělal mj. měření izolantů. Jsem si jist, že tohle měl taky ve výbavě, pokud to není dokonce stejný kus.
Dokumentaci by mohli mít v HES Brno.

Celeron · #9 Příspěvek od **Celeron** » 09 bře 2022, 17:58

Koukals tadyhle? https://www.radiomuseum.org/m/norma_a_en_1.html
Věcičky od Normy byly dost dobrý, počátkem 80-tek nám bolševik koupil tenhle digitál na baterky. K němu další stejnou krabičku, co uměla RLC, ta ale v seznamu není.

#10 Příspěvek od **Hill** » 13 bře 2022, 17:36

Samozřejmě, že koukal.

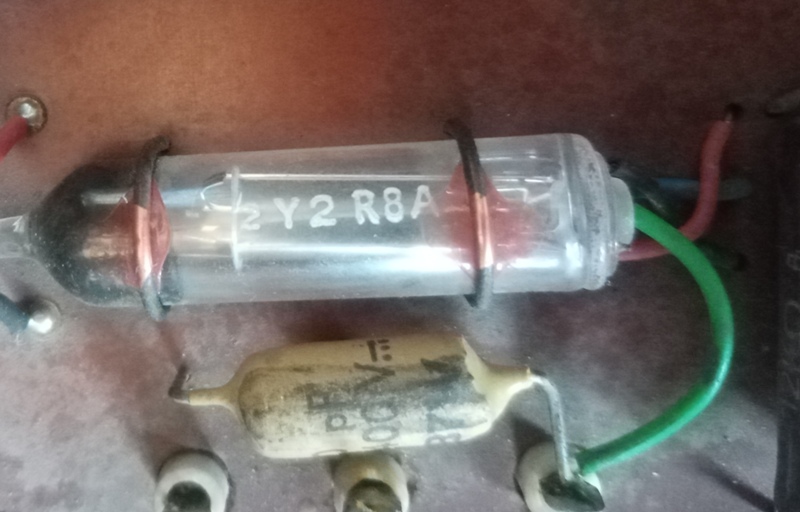

Poslal jsem to na RM, ale přišel mi od admina dotaz na usměrňovačku 2Y2, že by měla mít patici. A to mě taky zajímá.
Zatím mi to připadá, že ji v Normě vypájeli z patice a připojili přímo dráty, nebo ji nakupovali už bez bakelitu.
Máte někdo po ruce první Střížův katalog, že byste se po ní mrkli?
Doplněk Stříže mám, tam není.

h_honza · #11 Příspěvek od **h_honza** » 13 bře 2022, 21:05

Stříže mám zahrabaného, ale 2Y2 se dá dohledat na www.tubedata.org. Je to stará bytelná vn usměrňovačka v baňce ST-12, určitě to není ono. Patice souhlasí s fotkou na radiomuseu (a není to oktal). Elektronka v přístroji je podle konstrukce přímo žhavená dioda (anoda na vrchu)? Není z druhé strany jiná identifikace? Čím se v tom přístroji usměrňuje těch 500V? Na stabilizační balastní diodu (něco jako RA0007B, zátěž řízená žhavicím proudem) mi elektronka přijde příliš malá, ale vyloučit to nemohu.

ferdislav · #12 Příspěvek od **ferdislav** » 13 bře 2022, 21:19

Ta elektronka má pouze 4 vývody které jsou na fotce vidět
nahoře žádný vývod není
délka je 40mm průměr 10mm
není to výkonová součást zdroje 100V ani 500V, tam jsou diody a doutnavka
žádné jiné nápisy nejsou

#13 Příspěvek od **Hill** » 13 bře 2022, 21:46

Ale ten čtvrtý vývod tam asi nebude pro nic a za nic. Není uvnitř vidět něco, jako mřížka? Katodu bych tam nehledal, tyhle trpasličí elektronky byly vesměs přímo žhavené, ale, když už je to taková záhada, nakonec ani tu katodu nemůžeme vyloučit, ať se dostaneme aspoň k rozmístění vývodů.
Jestli je do ní aspoň trochu vidět, dalo by se to snad poznat.

ferdislav · #14 Příspěvek od **ferdislav** » 13 bře 2022, 22:40

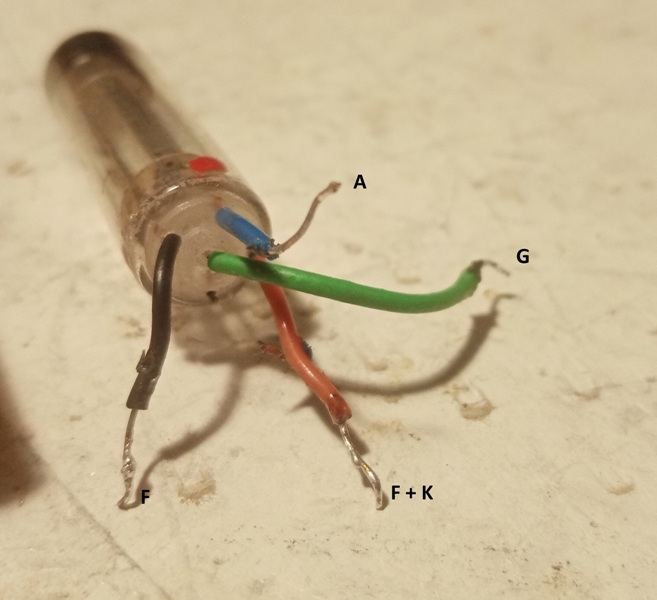

Popis vývodů
Udělal jsem opatrně funkční zkoušku, opravdu to vypadá na přímožhavenou triodu

h_honza · #15 Příspěvek od **h_honza** » 14 bře 2022, 12:10

AHA! Z té předchozí fotky jsem další vývody neviděl. Telefunken DC703 nebo něco hodně podobného. Většina subminiatur má vývody buď v řadě, nebo v kruhu s vynechaným jedním drátem. Elektrometrické elektronky mají zásadně řídící mřížku vyvedenou na opačném konci. Tady vývody odpovídají. Dole je vidět ustřižený další vývod anody.
