Jak správně připájet LEDku?

Zpráva

#16 Příspěvek od **Cust** » 10 úno 2024, 19:28

Jde to různě, jen v tomto případě je trošku problém, že čočka není termoset, ale silikon.

Kvicala_r · #17 Příspěvek od **Kvicala_r** » 10 úno 2024, 20:07

Ano, čočka je silikon který většinou vydrží 150C. Krátkodobě třeba i 175, Slušní výrobci udávají i reflow profil. Základ je dobré tavidlo a čistá deska/LED.
tu pájecí pastu Sn42 Bi58 s nízkou teplotou bych se s předehřevem nebál použít....

#18 Příspěvek od **Cust** » 10 úno 2024, 20:11

některé silikony krátkodobě i přes 300... Předpokládám, že zde je dobrý matroš.

#19 Příspěvek od **forbidden** » 21 úno 2024, 19:03

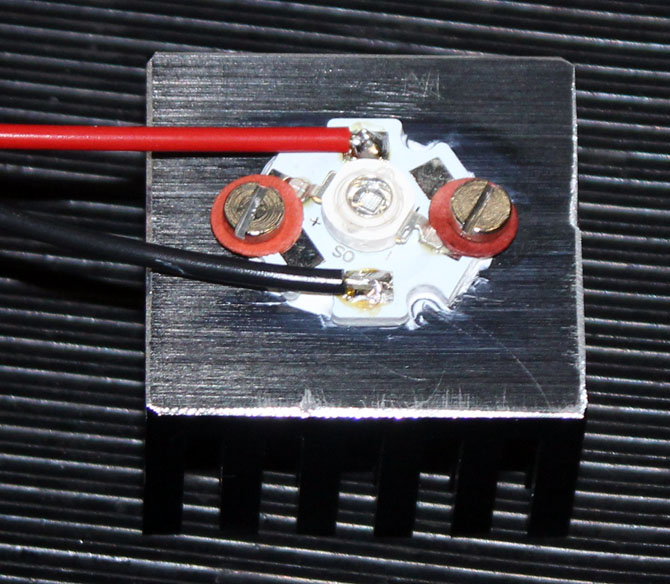

Tak jsem to nakonec dal do pasty. Na předehřevu jsem nastavil cca 295 °C, počkal až se rozteče pod vývodama a pak ještě cca 10 sekund pro jistotu. Teď to testuju na katalogových 700 mA a vypadá to dobře. Samotná LEDka sice topí dost, ale ty 3 watty prostě znát budou.

#20 Příspěvek od **rnbw** » 15 bře 2024, 19:33

Teraz som menil LED na podobnom plosaku - stred bol prispajkovany. A to bol nejaky cinsky smejd z celovky Emos.

#21 Příspěvek od **forbidden** » 15 bře 2024, 22:29

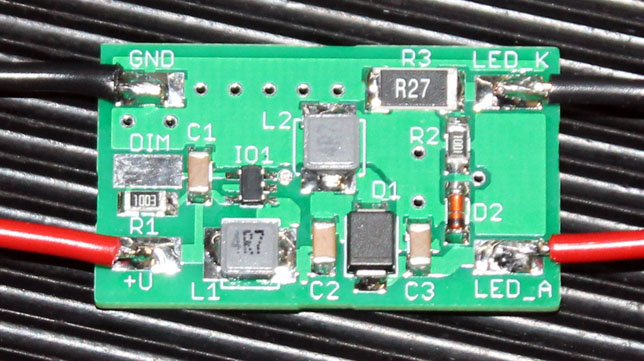

Jo, asi to byla dobrá volba. Mám to na docela velkým chladiči a je to v pohodě i při delším provozu. Spíchl jsem si k tomu SEPIC driver s LM3410X a ten teda topí dost. Myslím ten samotnej šváb. Asi jsem měl vzít pouzdro s thermal padem, ten SOT23-5 se moc nechladí.

#22 Příspěvek od **jjilek** » 27 úno 2025, 21:52

teufel píše:Používal jsem ty LED jen připájené za vývody, pod středem teplovodivou pastu. V pohodě vydržely. Dřív se tyto LED dávaly do LED žárovek, tam střed také nebyl pájený

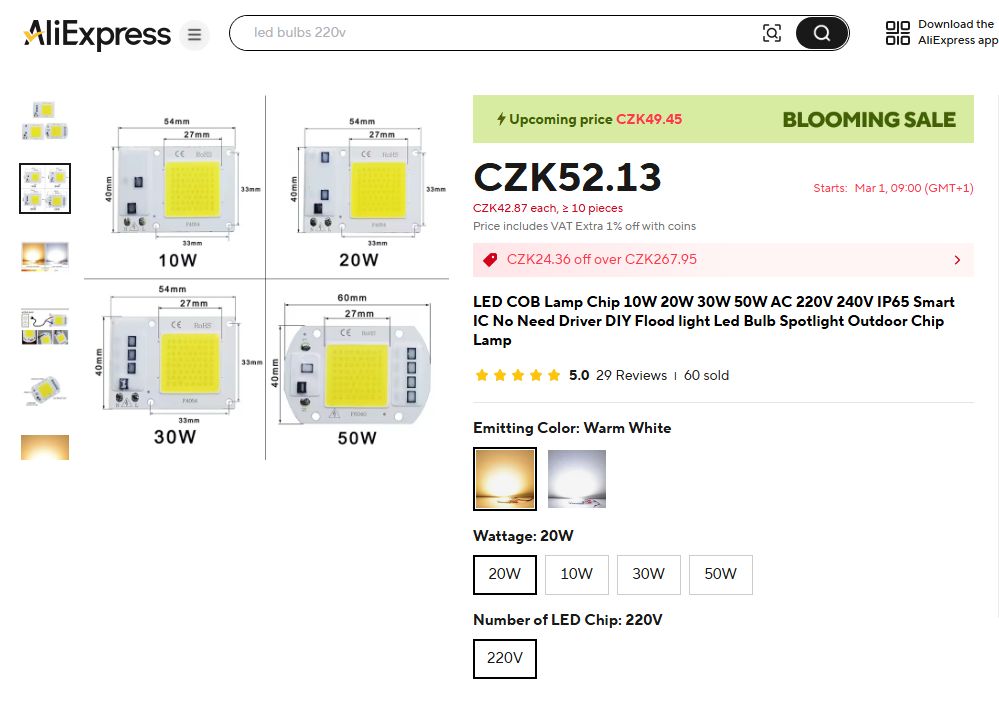

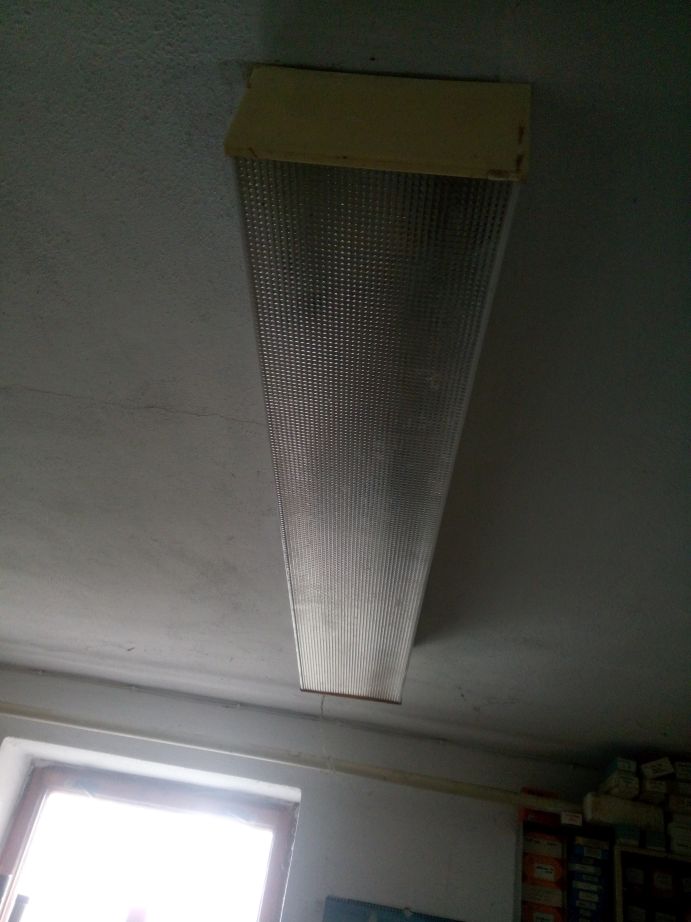

Nahrazoval jsem 40 W zářivky v ČS starém stropním svítidle čínskými COB LED 20W. Jen jsem silikonovou pastou namazal styčné plochy a přišrouboval vruty do plechu k plechové lakované základně. Stačí se vychladit, svítí to v pohodě.

#23 Příspěvek od **Cust** » 27 úno 2025, 22:17

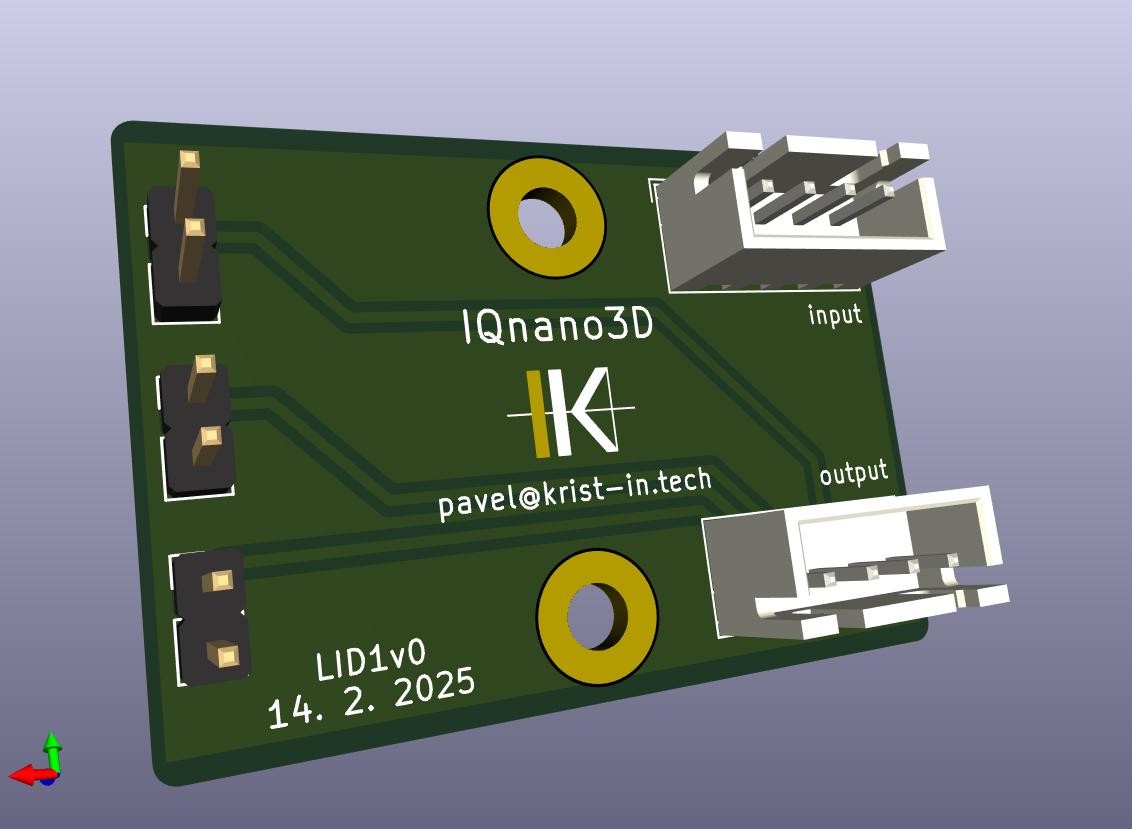

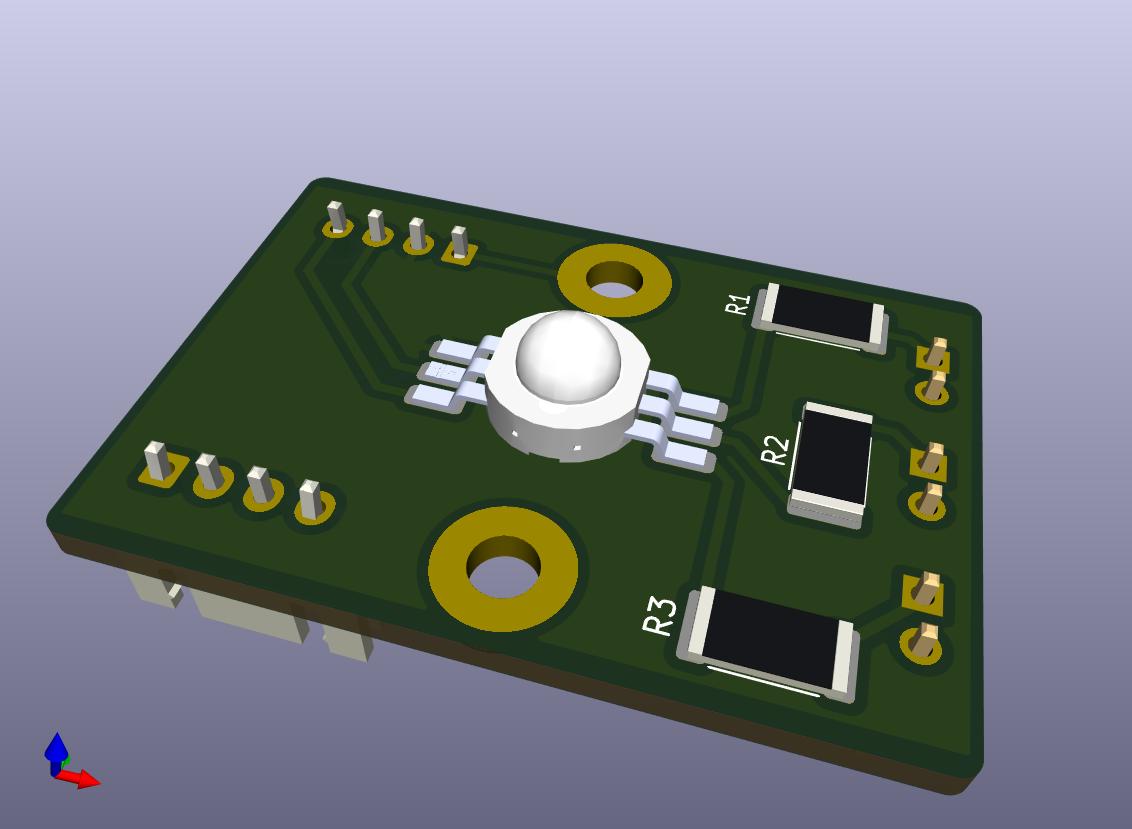

Já to nedávno vyřešil tak, že jsem si udělal tišťák (pájení pasta+horkovzduch). Jsou tři v sérii napájené 12 V PWM, 3 W RGB ledka. Poslední v sérii se zaterminuje jumpery nebo na output konektoru. Spodní pad LEDky je připájen na rozlitou měď.

martinkopp · #24 Příspěvek od **martinkopp** » 01 bře 2025, 11:17

jjilek píše:
teufel píše:Používal jsem ty LED jen připájené za vývody, pod středem teplovodivou pastu. V pohodě vydržely. Dřív se tyto LED dávaly do LED žárovek, tam střed také nebyl pájený
Nahrazoval jsem 40 W zářivky v ČS starém stropním svítidle čínskými COB LED 20W. Jen jsem silikonovou pastou namazal styčné plochy a přišrouboval vruty do plechu k plechové lakované základně. Stačí se vychladit, svítí to v pohodě.

U těch COB ledek trochu celou věc komplikuje fakt, že celý chladič musíš mít důkladně chráněný proti dotyku nebo uzemněný, protože je prakticky na síťovém napětí (respektive izolační vzdálenosti jsou jen nějaké desetinky mm). A taky blikají, což může být v některých aplikacích problém.

#25 Příspěvek od **jjilek** » 01 bře 2025, 11:31

Neblikají. Jsou připevněny na plechu, spojeném s nulovým vodičem. Vše v původním plastovém krytu. Svítidlo je na stropě, nedostupné ani náhodnému dotyku.
