Jak správně připájet LEDku?

[forbidden]

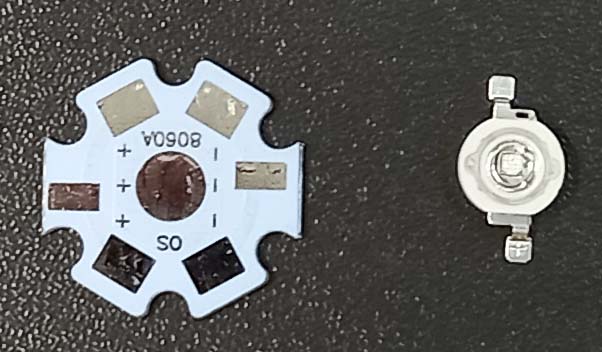

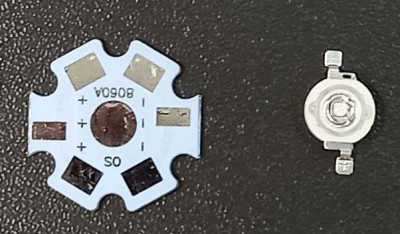

Mám tuto 3 W LEDku a chladič, jak to správně připájet? LEDka má naspodu kovovou plošku. Můžu na chladič dát cínovou pastu a na předehřevu to celý zafoukat? Nebo zapájet jen vývody a centrální plošku na teplovodivou pastu? Anebo raději nefoukat, ale jen trochu víc nahřát předehřev?

[rnbw]

LEDky nikdy neohrievaj zvrchu, plastove casti sa roztavia.

[forbidden]

To jsem tak trochu tušil, takže nefoukat. Teď už jen jestli mám dát cín i na centrální pad, nebo ne.
Dík

[misocko]

ja by som dal teplovodivú pastu a iba pripajkoval nožičky. Celá LED je v plaste a keĎ sa prehreje tak sa to kadeako krúti

[Ivan_01]

spodný ohrev alebo zospodu horkovzduch s cínovou pastou, zhora určite nefúkať

[rnbw]

Ten stred by som prispajkoval, bude lepsi odvod tepla. Za predpokladu, ze to na chladici nie je zapojene blbo a nevyskratuje sa to.

[teufel]

Používal jsem ty LED jen připájené za vývody, pod středem teplovodivou pastu. V pohodě vydržely. Dřív se tyto LED dávaly do LED žárovek, tam střed také nebyl pájený

[forbidden]

Koukal jsem ještě do datasheetu a tam nic o pájení středu nepíšou, ani náznak něčeho jako thermal pad, jak bývá třeba u IO. Jen o pájení vývodů. Nebyla úplně levná, tak se bojím, že bych ji zničil i tím čekáním, až se pasta rozteče. Asi ji nejprv zkusím přichytit jen za vývody a budu kontrolovat teplotu.

[jenicek]

Tyto LEDky se pájejí jen za nohy, na podklad se buď lepí, dávají na pastu nebo na sucho.

[Kvicala_r]

Zapájet .
Ne vážně - ty co mají thermal pad se pájí - vzal bych na to cín s nižší teplotou tání. Měl sem něco z ali na pájení Flex PI materiálu a na 200C hrot to ochotně teklo...
Nakonec třeba osram dragon je obdobný typ...
Tady je to cca 3,5W, to těma nožkama fakt ven nevytáhneš. Protože to nemají v symbolu značeno je ten thermal zřejmě neutralní (nepřipojen), ale to si lehce pískneš....

[ondraN]

Dát to na spodní ohřev a když se cín na padech rozteče, tak položit ledku a jak se přichytí, tak hned vypnout ohřev a foukat studeným vzduchem. Rozhodně nepoužívat bezolovo (moc vysoká teplota), ale běžnou olověnou pájku nebo s nízkým bodem tavení. Na pady ledky dát předem tavidlo, nejlépe gelové.

[Ivan_01]

čo som sa stretol s výkonovými LED napríklad v lampách alebo ručných svietidlách typu zelený Emos a podobné, vždy bol emiter prispájkovaný na tento hviezdičkový chladič a až ten na paste na väčšom bloku hliníka. Asi je aj rozdiel, či ten čip je 1W alebo 3W a ako veľmi je hnaný na hranu svojich možností. Ale priletovať sa to dá bez poškodenia čipu a určite to je lepšie ako osadiť len na pastu a priletovať iba nohy.

[p32]

Normálně na ten střed nanes cín a nějakou tu pastu a ohřej ho klidně i ofukem a potom tam rychle přilep tu diodu. Až to zatuhne, tak jen zkontroluj a docínuj ty nožky. Neviděl bych to moc složitě, ale většinou u takové práce platí pravidlo o méně sraní se složitou technologií připájení. Já to dělám celé ofukem napřed jen desky a potom dohotovení zboku. Těm plastům to nikdy nevadilo.

[Cust]

K tomu pájení, 3 W pomocí nožiček neodvedeš. Pájet tak, že se PCB zahřívá zároveň s čipem (LEDkou) - žádné položení do roztaveného cínu.
Co se týče ohřevu seshora - to je standardní pájení - infralampa seshora. Pokud se použije horkovzduška, tak s teplotou vzduchu opatrně. Silikonová čočka je sice odolná, ale teploty nad 300 ˚C ji určitě svěčit nebudou - může dojít k deformaci čočky.
Pokud budeš pájet ručně mikropájkou, tak určitě dej pod LEDku teplovodivou pastu.

[DedVseved]

Na YT jsou různé varianty pájení. Někteří použijí i malý plynový hořák a do roztavené lázně LEDku vloží. Půjde o co nejmenší tepelné namáhání LEDky, ale vždy to bude, co člověk, to jiný názor.
