Menic led denni svetla

[crawn]

Ten co je pri cievke - dolna nozicka je spojena s IC PIN2 A a horna nozicka je spojena s + nozickou kondenzatora, ktory je napravo (na obrazku sivy kondenzator).
Ten co je medzi rezostormi - horna nozicka IC PIN2, dolna nozicka je spojena s dolnym spojom rezistora R2 (napravo od kondenzatora).

[crawn]

Skusil som vymenit tu diodu, vymenil som aj tie dva odpory 10K no stale to iste.
Dnes som este skusal s tym vselico robit a skusil som aj to, ze + kabel som napojil na vstup plosaku (+12V) a GND som zo zdroja priamo na LEDky a svietilo to dobre. Moze byt chyba niekde v GND na tom plosaku a robit to taku neplechu ze to svieti tak slabo ?

[procesor]

Tak to vidím na smrť IO. Osciloskopom by sa to potvrdilo. Ešte odmeraj napätie na pine 3.

[crawn]

Napatie na IC :
Pin 1 : 11,61 V
Pin 2 : 3,89 V
Pin 3 : 1,24 V
Pin 4 : 0 V

[procesor]

Na to pine 3 je napätie Presne ako má byť.
Pripoj k tým trom odporom (čo si predtým nameral 38,5 ohmu) 18R a postupne aj menší, kým nedosiahneš želaný jas lediek.
Teraz do lediek tečie 32mA.
S 18 Ohm odporom+ tie tri odpory to bude 100mA

Správna hodnota tých troch odporov spolu môže byť aj 0,87 Ohmov pre 1,5A prúd LED diódami.

[crawn]

Ako to tam mam pripojit k tym odporom ?
Myslis paralelne dalsi odpor ?

[procesor]

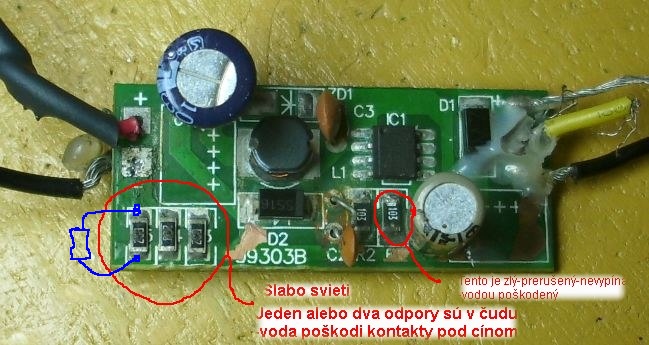

Áno paralelne. Úprava viď. foto.
Po výmene tých 10k odporov (R1,R2) funguje vypínanie žltým vodičom?
Odmeraj nohu4 keď je žltý na PLUS.

[crawn]

No po pripojeni odporu to svietilo lepsie (pripojil som 38ohm odpor).
Po pripojeni 12V na zlty vodic LEDky zhasli a na PINe 4 bolo 6 V.

[procesor]

Tie tri sú odpálené. Vyhoď ich z nahraď jedným 1....10 Ohmov 0,6W podľa požadovanej svietivosti-výkonu.
IO by znieslo aj 2A, nevie čo znesú diódy.

[crawn]

Ked tam bol pripojeny ten odpor tak sa IO po case dost zahrialo. Ak tam dam ten jeden odpor tak sa IC nebude az tak zohrievat ?

[procesor]

No teplé to trochu musí byť, obvod má vnútornú kontrolu a obmedzenie výkonu. Pokiaľ to nepáli kožu na prste je to OK.
Ak by malo k obmedzovaniu dochádzať, pozná sa to meraním na pine3. To napätie na pine 3 je vlastne napätie na tých troch paralelných odporoch. Na tých odporoch sa meria veľkosť prúdu a obvod sa snaží ten prúd udržať taký aby na meracích odporoch bolo napätie 1,24V.
Pri výkonovom preťažení toto napätie poklesne hodne pod 1,24V(npr. 1,1V). To však nie je na paniku, akurát obvod pracuje na hranici oteplenia.

[crawn]

No dal som prec tie tri odpory, dal som tam jeden 4 ohmovy odpor. Svieti to dobre, tak ako ma, no IC sa velmi zahrieva. Po 5 sekundach bol horuci ze sa tam prst nedal udrzat ani sekundu. Ked som tam dal 8 ohmovy tak sa IC zahrievalo pomalsie ale zas to nesvietilo tak silno ako ma . Da sa s tym nieco robit aby sa to tak nehrialo ?

[procesor]

Písal si, že si menil diódu...za akú?

[crawn]

Ta co je pod cievkou, označenie ss16 a dal som tam taku istu. A zistil som ze aj odpory sa hreju a po chvili su taktiez dost horuce.

[procesor]

Ktoré odpory?
Strata na meracom 8 Ohm je 0,2W ak je na ňom 1,24V(odmeraj napätie)
Odpory sú preťažené ak začínajú meniť farbu laku (hnednúť).
Keď je tam 4 Ohm odpor jeho strata bude 0,4W. Väčšina vyrábaných rezistorov s takým výkonom nemá problém.

Tie pôvodné z plošného spoja (typ1206) boli 0,25W x 3 čiže 0,75W.

Strata na odpore sa počíta pri jednosmernom napätí P=U^2/R [W;V,Ω]
