Zapojení statoru Parkside ZKSG 2100

Zpráva

mec · #16 Příspěvek od **mec** » 05 led 2016, 19:22

Ano nákres tam je stejný.
Vyřešeno nevím nejsem si jistý a nechci to typovat.

procesor · #17 Příspěvek od **procesor** » 05 led 2016, 19:40

Pripojovací kábel je dvoj, alebo troj-žilový? ( L/N/PE)

mec · #18 Příspěvek od **mec** » 05 led 2016, 19:43

Dvou L/N

procesor · #19 Příspěvek od **procesor** » 05 led 2016, 21:05

Ten bod 2 nie je spojený so železom-jadrom statora?

mec · #20 Příspěvek od **mec** » 07 led 2016, 19:53

Tak dnes sem se k tomu dostal a ani jeden není spojen s kostrou železem statoru.

procesor · #21 Příspěvek od **procesor** » 07 led 2016, 22:42

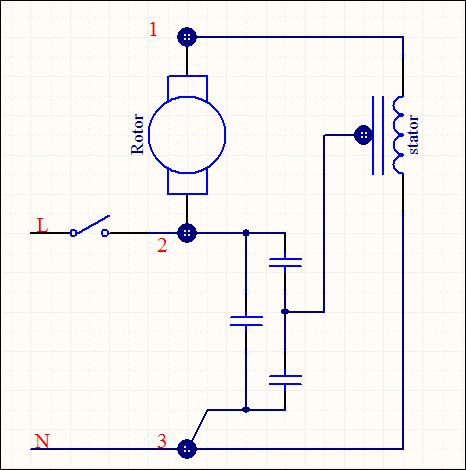

Keď to má byť sériový motor, potom by som to zapojil takto.
Stred toho kondenzátora bude pripojený ku kovovej často motora pod nejakú skrutku. Možno je tam niekde možnosť priskrutkovať nejaké "očko" s vývodom k tomu kondenzátoru.

mec · #22 Příspěvek od **mec** » 10 led 2016, 10:49

Tak jsem to rozdělal a pin 1 a2 jdou přímo na uhlíky a pin tři jde dovnitř ale není spojen s železnou kostrou statoru. Přikládám foto.
Podle značky pin 3 šel přímo na vypínač.

Obrázek

[/img]

procesor · #23 Příspěvek od **procesor** » 10 led 2016, 15:53

Z fotky nič nevidno.

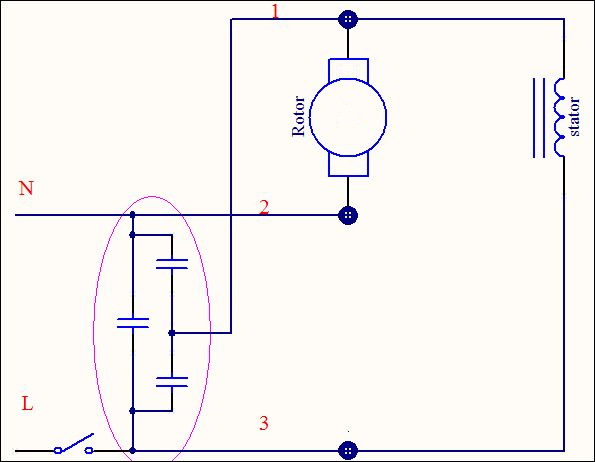

Zapojil by som to tak ako na obrázku nižšie.
Ten kondenzátor má byť za vypínačom. Funguje ako odrušovací prvok (smerom von). Prostredný kontakt sa zvykne pripájať na PE, alebo kovové časti stroja. Možno v tomto prípade (ak je tam vyvedený vývod) sa to môže pripojiť na ten pin"1".
