PWM regulator 0 az 300V jednosmernych.

Zpráva

Ivan_Ryger · #16 Příspěvek od **Ivan_Ryger** » 27 dub 2019, 22:24

ak ten vyhladzovací kondenzátor máte v Gate spínacieho tranzistora, tak potom je jasné, prečo sa to hreje. Ešte stále ste neukázali schému a špiritizujeme o tom.

frpr666 · #17 Příspěvek od **frpr666** » 27 dub 2019, 22:43

JJ, čekáme na schéma. Z toho mě trochu mrazí:

Vstup je od 250 do 300V jednosmerných a vystup potrebujem zregulovat na nejakých 100 - 180V podla potreby.Motor ma 450W klasika z pracky.

Samozrejme napajanie NE555 som spravyl cez zrazaci odpor a zenerku.

Já to chápu tak, že motor má nějaké vinutí (cívku) a v okamžiku sestupné hrany PWM teče proud z motoru zpět do regulátoru?
PS jestli nevyje lépe koupit na Aukro frekvenční měnič a normální asynchronní motor na 230V AC

misocko · #18 Příspěvek od **misocko** » 28 dub 2019, 10:48

schemu!!
555 posilnit tranzistormi na spinanie fetu
aka je frekvencia?
dufam ze ten kondenzator nemas ze tym mosfetom (ze sa nesnazis vyfiltrovat vystup) , to sa potom bude hriat aj kond aj fet
testuj to priamo na motore, az potom zbadas co vsetko sa hreje a co rovno zhori
a to napajanie 555 cez zenerku mas z tych 300V? na akom odpore pretapas zvyskovy vykon?

kutilmil · #19 Příspěvek od **kutilmil** » 28 dub 2019, 14:57

Mám pocit že zadávatel vlákna vôbec netuší čo je PWM.

Onkyo · #20 Příspěvek od **Onkyo** » 28 dub 2019, 21:13

Viem co je PWM a nemam samozrejme kond na vystupe FETu,ale filtrujem, s nim napajanie celkovi teda pripajam to na 300V ´= cca.Kazdy mudruje ,ale nikto neda napad ,alebo schemu.Ked ste taky mudry...Ja sa len pytam pretoze mudry nie som....

Onkyo · #21 Příspěvek od **Onkyo** » 28 dub 2019, 21:14

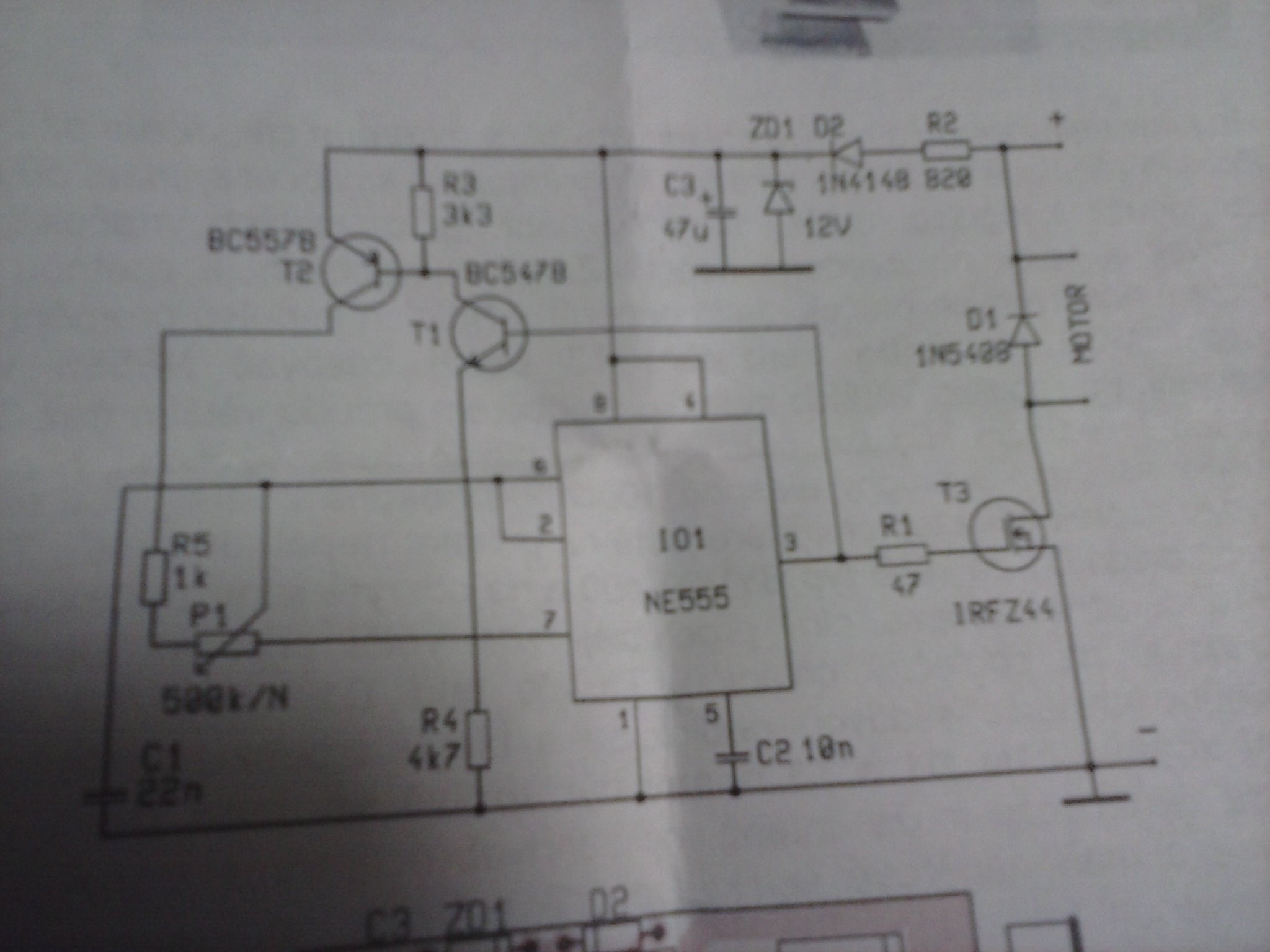

Vychadzal som z tejto schemy.Samozrejme ,ze tam mam iny FET a vyzsie napätie a na + - privadzam vyfiltrovane usmernene napätie y 230 striedavych.

frpr666 · #22 Příspěvek od **frpr666** » 28 dub 2019, 22:14

1/ je třeba si uvědomit, že 300V DC je životu nebezpečné.
2/ Píšeš, že tvé skutečné zapojení se liší od schématu.
Dotaz: jaký je ve skutečnosti tvůj odpor R2? Počítám, že jsi použil jinou hodnotu než 820R?
Dotaz na D1? jakou diodu tam máš ve skutečnosti?
google-> the 1N5428 is a silicon diode, U = 200V,
D2 the 1N4148 U = 100V

kutilmil · #23 Příspěvek od **kutilmil** » 28 dub 2019, 22:55

Keď vieš čo je PWM tak prečo tu hovoríš o nejakej regulácií napätia???

#24 Příspěvek od **jezevec** » 29 dub 2019, 09:57

Onkyo píše:Vychadzal som z tejto schemy...

Copak jsi natvrdlý? To je takový problém namalovat schéma tvého obvodu aby odpovídal skutečnosti i s hodnotami součástek a zapojení napájení?
Nevím, proč si někteří tazatelé myslí, že všichni na fóru mají věštecké schopnosti.

bu2520 · #25 Příspěvek od **bu2520** » 29 dub 2019, 10:23

a proč nepoužít starý dobrý a osvědčený TDA1085 ?

Onkyo · #26 Příspěvek od **Onkyo** » 30 dub 2019, 21:19

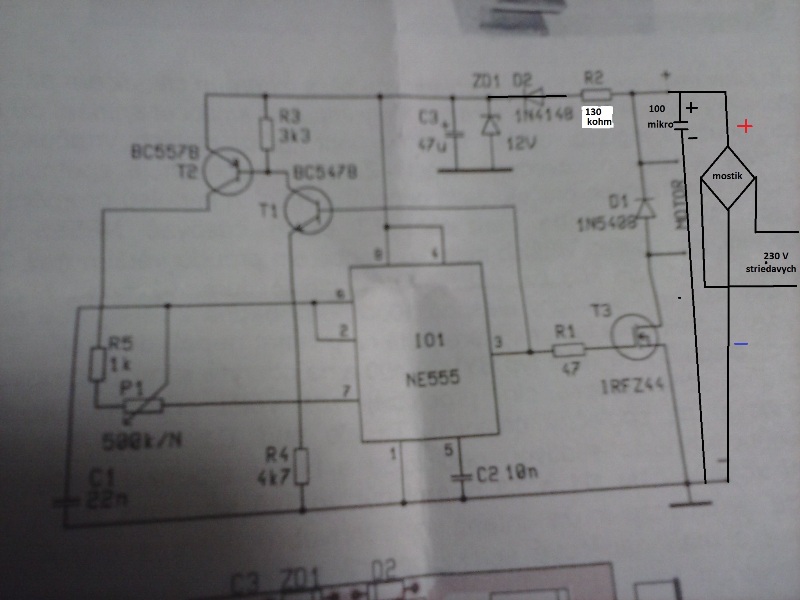

Pan jezevec aspon narychlo som to nacmaral ,kto vie pochopi.D2 tam nemam.

Onkyo · #27 Příspěvek od **Onkyo** » 30 dub 2019, 21:25

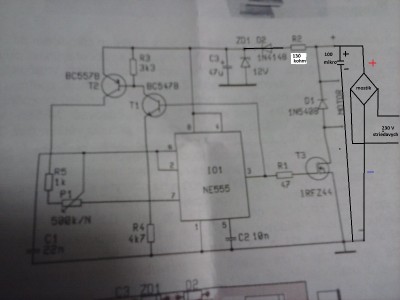

Tu to je

#28 Příspěvek od **rnbw** » 30 dub 2019, 21:33

Preco nepouzijes rovno tych 230VAC a triak? Tak je to aj v pracke. Vid spominany TDA1085.

Onkyo · #29 Příspěvek od **Onkyo** » 01 kvě 2019, 06:34

To viem ,ale prave ja potrebujem 230 usmerneynch mostikom a toto regulovat .Triakovy regulator mam.Ale sktratka potrebujem regulovat jednosmerne.A neviem preco nie je taky regulator bezne dostupony.Aspon schema.

Jaka · #30 Příspěvek od **Jaka** » 10 úno 2020, 07:13

https://www.tehnomagazin.com/Motor/Wash ... ontrol.htm

je tam i tacho
