Polovodičová archeologie

[pocitujlasku]

A taky dávám nějaké raritní displeje. Ten vlevo je miniaturní 7seg do kalkulaček

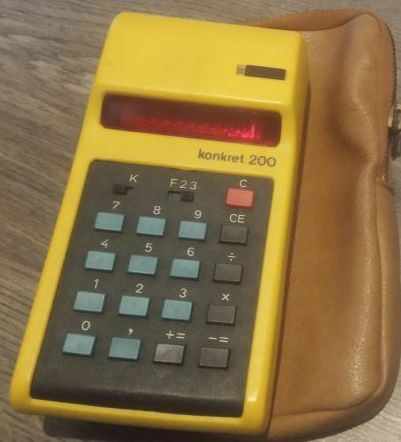

Nieco podobne, ale v priesvitnom a spojene v jeden celok su v tejto kalkulacke

[Celeron]

Byl jsem pár dní mimo net.
To relátko jsem už popsal. To "KF-ko" je opravdu piezoladička, akorát prototyp, seriový se osazovaly do futrálů, co zde dával fotku OK1HGA. Kondíky na matičku vyráběla Elektrokeramika Nový Bydžov dokud ji neschramstla Tesla Hradec Králové. Doutnavka má celoplošně svítící terčík při pohledu v ose. Byly opravdu v dekatronovým čítači 8 pozic po 10 do kruhu u každý bylo jedno z čísel 0-9. Při čítání impulsů se doutnavky rozsvětcely rotací po směru hodinových ruček.
Toho Mularda jste nikdo neuhádl. Takže malá nápověda, není to nic zesilujícího ale žhavení to má.

[mihal]

Väčšieho bráchu Mullarda mám a v baňke je nejaký bimetalový spínač, tiež má žhavenie.
Primárne určenie ale nepoznám.

[Celeron]

Netrefils, je to jeden itron segment do 50 mm vysoký sedmisegmentovky.
Mám jen jeden, byl to ND u sálovýho počítače ICL. Byly z toho poskládaný sedmisegmenty, který zobrazovaly číslo magnetopáskový jednotky.
Koukal jsem na ten odkaz Nixie Clock a ty doutnavky co použil jsou s těma mejma naprosto totožný. Bohužel jsem jich měl jen pár ks.

[petula]

ondraN, ten 4-místný maticový displej od HP dnes ve stejném provedení s různými variantami dělá Avago. Tyhle maticové displeje byly použity ve stolních kalkulátorech HP9830 a HP9825. V HP9830 byly veliké, zatímco HP9825 měla menší. Východoněmecká RFT též dělala čtyřčata maticových displejů, jenže byly dost poruchové.

[petula]

jedna historická relikvie ... dávám jen odkaz ke mě, abych zbytečně nezabíral místní prostor:
http://www.jplabs.co.uk/museum/sivers_vco.html

Je to polovodičový napětím přeladitelný mikrovlnný oscilátor, pracující v pásmu 12 až 18 GHz. Ty dvě kulaté "věže" nahoře jsou YIG oscilátory. Výrobcem byla švédská Sivers Lab. Rok výroby odhaduji na 70-tá léta minulého století. Takže stáří tak 40-45 roků.

[Crifodo]

Tak vůbec netuším, kde jsem přišel k tomuhle.

Jéé poklad.
Nenašlo by se tam pár 101NU70? ostatní typy pro nostalgický večery jakž takž mám, ale 101ky nejspíš každý vyházel jakožto plívy už tenkrát.

[petula]

ondraN ještě k tomu Vašemu displeji TIL311 od Texasu... vzpomenul jsem si, že tento displej, resp. TIL311A, existuje také pod označením DIS-1417. To bylo interní označení Texasu pro TIL311A. Jedná se o stejný displej, pouze s větším teplotním rozsahem. Tak to jen pro úplnost.

[ondraN]

:arrow: ondraN ještě k tomu Vašemu displeji TIL311 od Texasu... vzpomenul jsem si, že tento displej, resp. TIL311A, existuje také pod označením DIS-1417. To bylo interní označení Texasu pro TIL311A. Jedná se o stejný displej, pouze s větším teplotním rozsahem. Tak to jen pro úplnost.

ondraN, ten 4-místný maticový displej od HP dnes ve stejném provedení s různými variantami dělá Avago. Tyhle maticové displeje byly použity ve stolních kalkulátorech HP9830 a HP9825. V HP9830 byly veliké, zatímco HP9825 měla menší. Východoněmecká RFT též dělala čtyřčata maticových displejů, jenže byly dost poruchové.

Díky za ty doplňující informace. Ty maticové displeje jsou opravdu z toho kalkulátoru. V devadesátkách jsem jeden dostal a já idiot ho rozebral na součástky Jediné co z něj ještě mám, je deska 64KB RAM s předintelovskými DRAM 16Kx1 pamětma.

[ondraN]

Tak vůbec netuším, kde jsem přišel k tomuhle.

Jéé poklad.
Nenašlo by se tam pár 101NU70? ostatní typy pro nostalgický večery jakž takž mám, ale 101ky nejspíš každý vyházel jakožto plívy už tenkrát.

Jasně, podívám se.

[ondraN]

jedna historická relikvie ... dávám jen odkaz ke mě, abych zbytečně nezabíral místní prostor:
http://www.jplabs.co.uk/museum/sivers_vco.html

Je to polovodičový napětím přeladitelný mikrovlnný oscilátor, pracující v pásmu 12 až 18 GHz. Ty dvě kulaté "věže" nahoře jsou YIG oscilátory. Výrobcem byla švédská Sivers Lab. Rok výroby odhaduji na 70-tá léta minulého století. Takže stáří tak 40-45 roků.

YIG oscilátory mi nic neříkaly, tak jsem chvíli guglil, a je to ještě větší duchařina než magnetron Trochu mi to připomělo moje noční můry z předmětu "Teorie elektromagnetického pole.", který nebyl zrovna můj favorit

[ondraN]

Tak vůbec netuším, kde jsem přišel k tomuhle.

Jéé poklad.
Nenašlo by se tam pár 101NU70? ostatní typy pro nostalgický večery jakž takž mám, ale 101ky nejspíš každý vyházel jakožto plívy už tenkrát.

Tak jenom 102NU70 nebo 101NU71, obojí již použité.

[Crifodo]

Hm, škoda. Dík za snahu.

[petula]

...
Díky za ty doplňující informace. Ty maticové displeje jsou opravdu z toho kalkulátoru. V devadesátkách jsem jeden dostal a já idiot ho rozebral na součástky Jediné co z něj ještě mám, je deska 64KB RAM s předintelovskými DRAM 16Kx1 pamětma.

To jste tomu teda dal ránu. Mrkněte na eBay, kolik se dnes za tyhle stolní HP počítače platí. A ceny rychle rostou. Netroufám si odhadnout jaké budou ceny v roce 2030. Přitom tyhle stroje jsou opravitelné, na rozdíl od PCček a lze je udržet stále v činnosti. Stále používám HP9825A vyrobenou v roce 1976.
Mimochodem, HP9830A je reprodukovatelná, protože je celá postavená na TTL obvodech a HP9815A též, ta používá Motorolu 6800 a plasmový display Bouroughs. Ostatní HP počítací stroje bohužel reprodukovatelné nejsou

[petula]

udělal jsem seznam mé sbírky archaických integrovaných obvodů. Zatím má 13 stran v PDF. Můžu z mé muzeální sbírky , ty obvody které mám vícekrát, nabídnout výměnou za jiné archaické typy, které ještě v muzeu nermám Seznam pošlu majlem na vyžádání. Pokud možno ne na majly používající veřejnou doménu seznam.cz (tam to vázne).
