Artaban001 · #211 Příspěvek od **Artaban001** » 19 lis 2022, 21:11

Myslel jsem si, že Z80 je vždy procesor, co má v sobě třeba Sinclair ZX spectrum, ale našel jsem řídící desku ze starýho ovladače dveří a on je tam Z80 CPU a Z80 DART, což má být nějaký rozhraní.

ccode · #212 Příspěvek od **ccode** » 19 lis 2022, 21:27

Přehled obvodů Z80 je mimo jiné např. zde

http://www.wikina.cz/a/Z80
DART Dual Asynchronous Receiver/Transmitter Z8470 DIL40

ferdislav · #213 Příspěvek od **ferdislav** » 19 lis 2022, 23:43

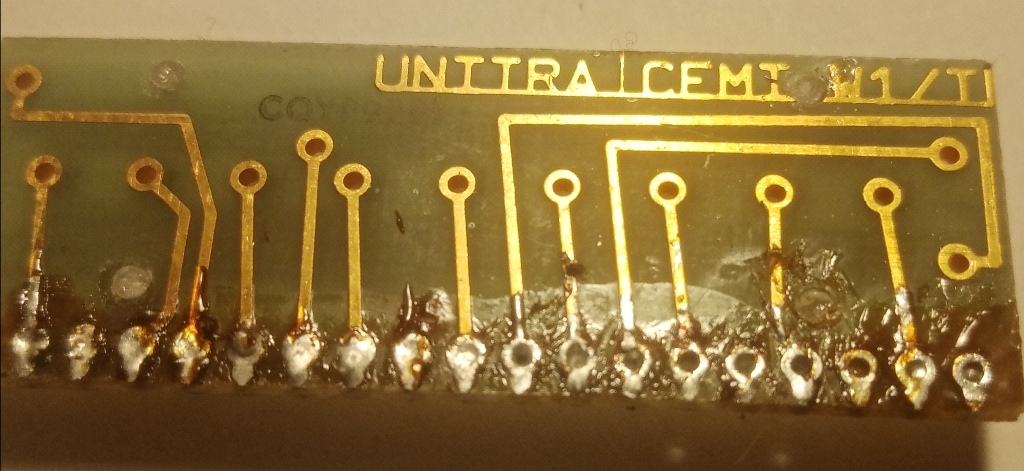

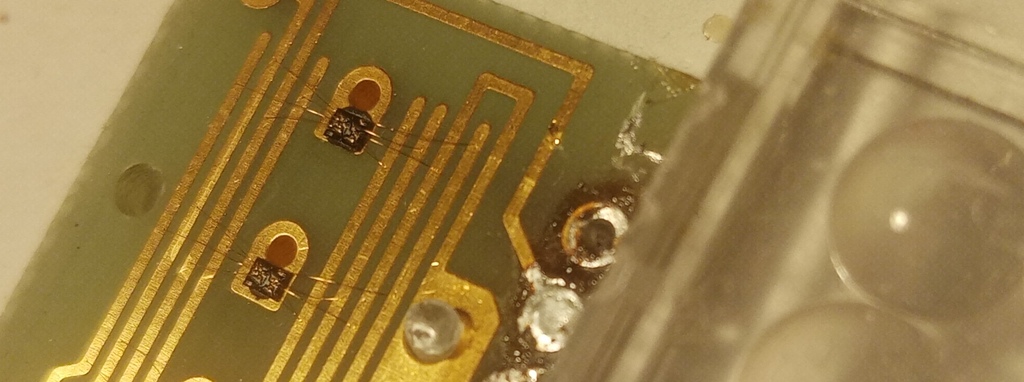

detail k těm kalkulátorům s "číslicí pod plastem"

Artaban001 · #214 Příspěvek od **Artaban001** » 20 lis 2022, 11:20

Podobný byly DOT LED matrix jednotky, co uměli zobrazovat znaky graficky - dneska je nahradila technologie OLED, která moc dlouho ale nevydrží

petula · #215 Příspěvek od **petula** » 20 lis 2022, 15:54

Jo jo TIL311 a TIL311A od Texas Instruments byly krásné maticové displeje 5x7 s vestavěnou latche a dekodérem. Uměly číslice a HEX znaky. Vstup v TTL BCD. Napájení 5V. Pěkně svítí a mají malý odběr. Nechá se u nich také řídit jas. Vyráběly se tuším v 70-tých letech. To už je 50 let a stále svítí.

VQC10 byly 4-místné maticové alfanumerické LED číslovky vyráběné východoněmeckou RFT. Byly ale dost pporuchové

Mám v muzeu pár kousků.

Petr603 · #216 Příspěvek od **Petr603** » 23 led 2023, 15:53

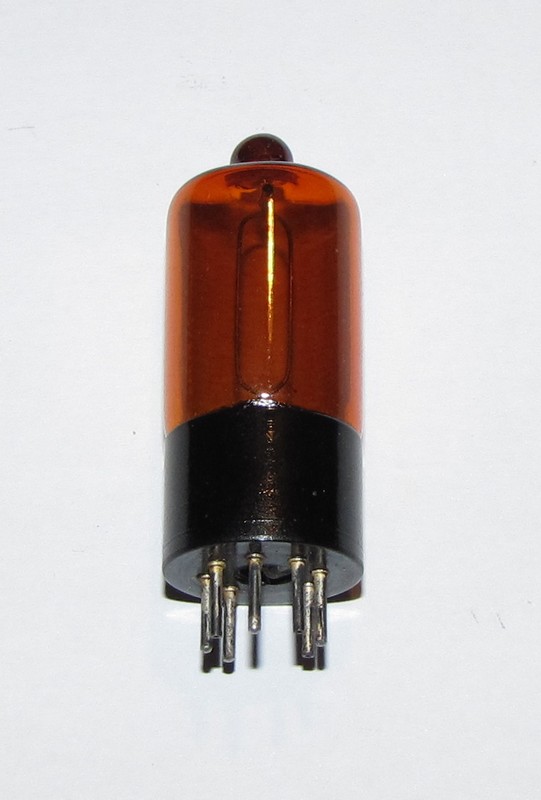

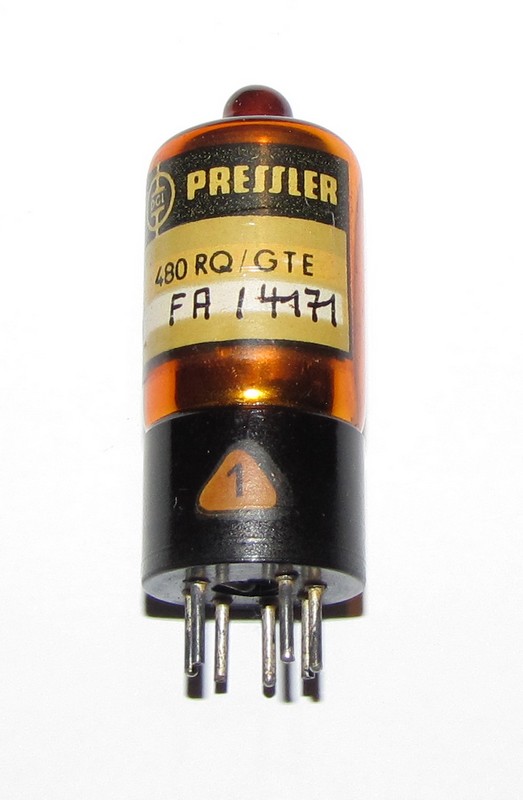

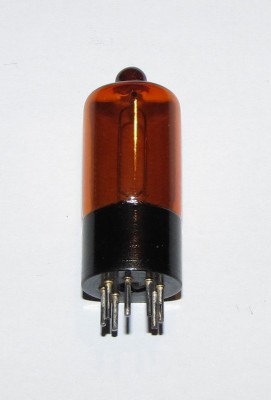

Tak jsem doma našel nějaký historický kousek. Není to sice polovodič, ale nějaká fotonka? Google o tom víceméně mlčí..

Celeron · #217 Příspěvek od **Celeron** » 23 led 2023, 18:28

Řekl bych podle popisu Fotočlánek, katoda z oxidu cesného. Možna bude na geigru mírně vrčet.

Crifodo · #218 Příspěvek od **Crifodo** » 23 led 2023, 21:47

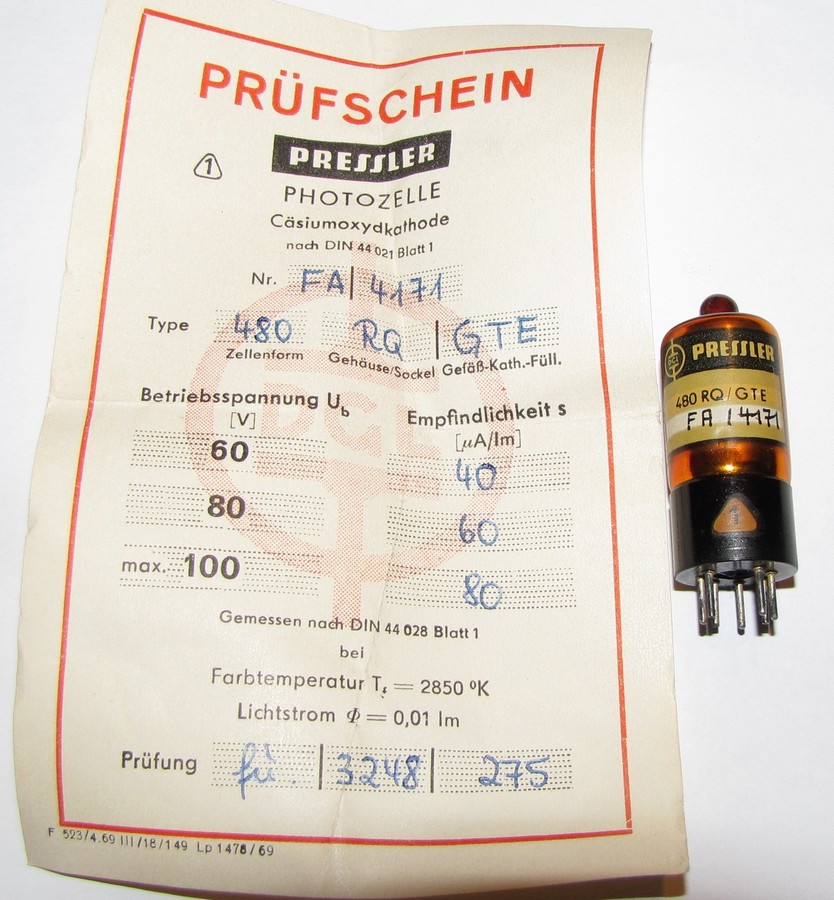

podle katalogu kde ale tento typ není:
http://lampes-et-tubes.info/doc/PRESSLER.pdf
GTE=
G skleněné pouzdro
T spektrální citlivost fotokatody T
E plynem plněná, Umax 100V

#219 Příspěvek od **Sendyx** » 23 led 2023, 21:54

Kdysi toho bylo plno, různých podobných fotonek jsem měl bednu.

samec · #220 Příspěvek od **samec** » 27 kvě 2023, 22:42

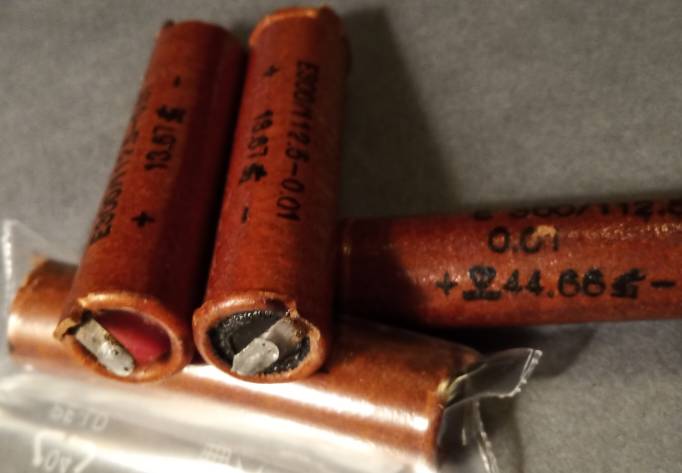

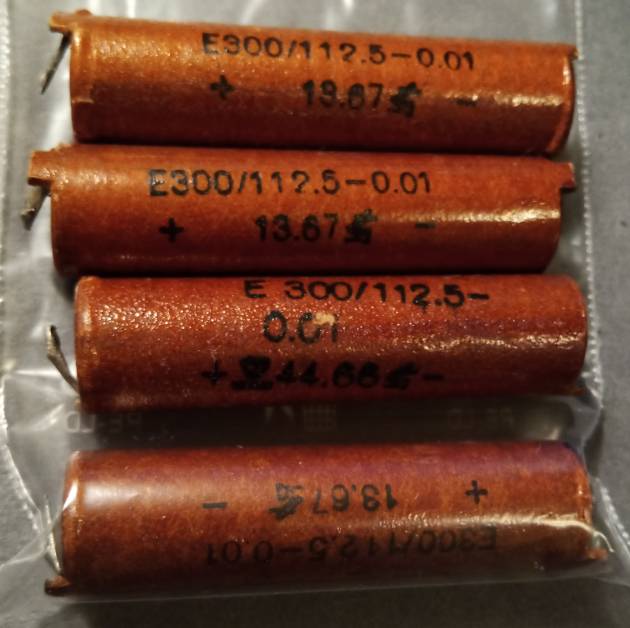

Greatz z nejakej štúdiovej techniky...
dllžka 50mm, priemer 12mm

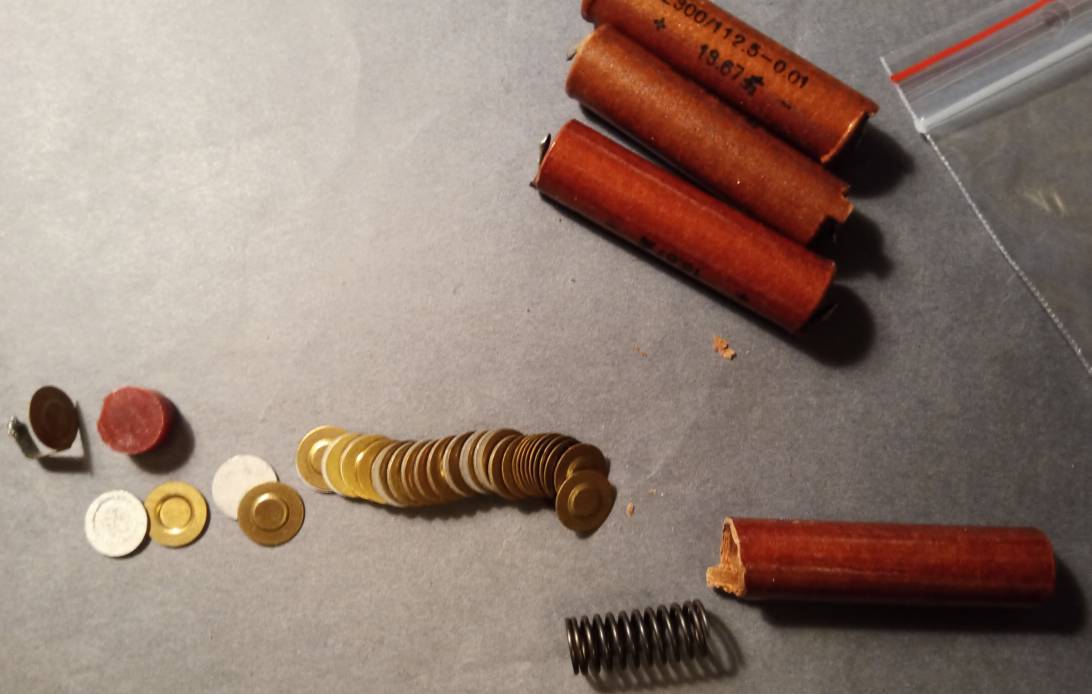

Celeron · #221 Příspěvek od **Celeron** » 27 kvě 2023, 23:42

Koukám, že tobě ten puch, když se selén proudově přetíží připadá stejnej jako mě. :lol:

samec · #222 Příspěvek od **samec** » 05 zář 2023, 00:54

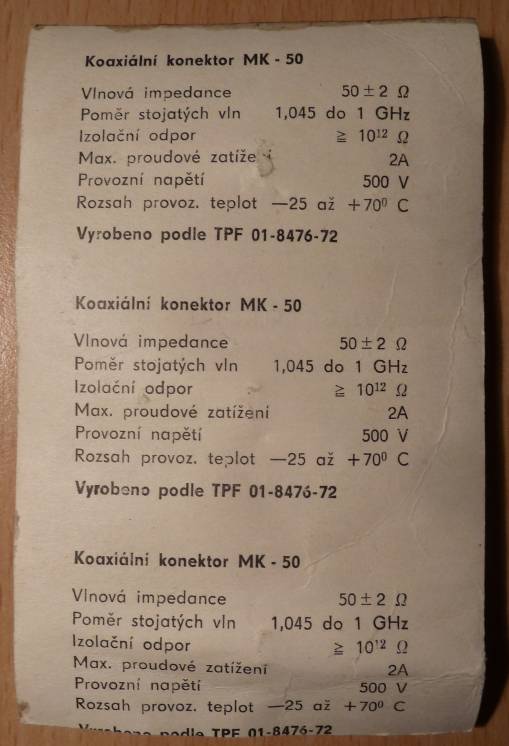

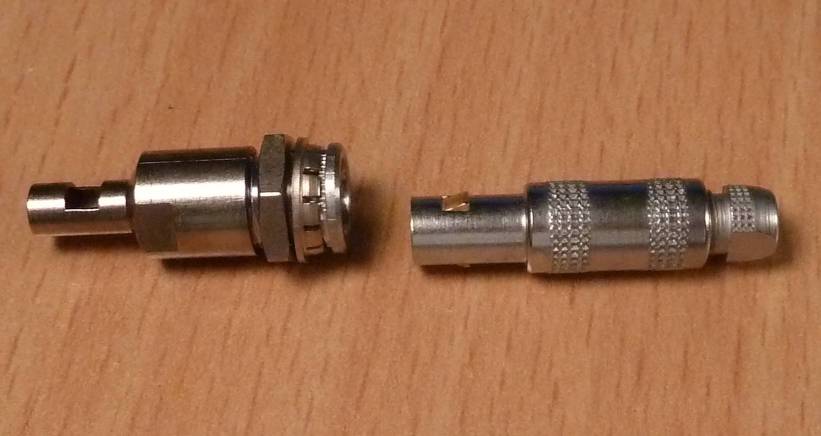

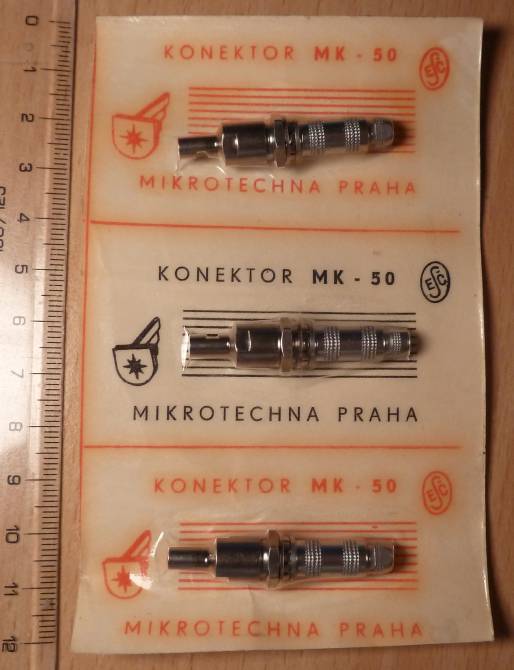

konektor, ani starý, ani polovodičový, ale lepšiu fotku som na internetoch nenašiel

robos · #223 Příspěvek od **robos** » 21 zář 2023, 20:28

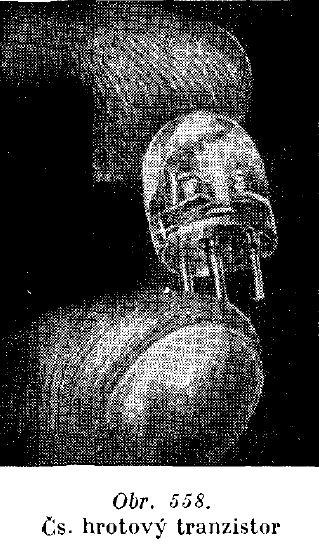

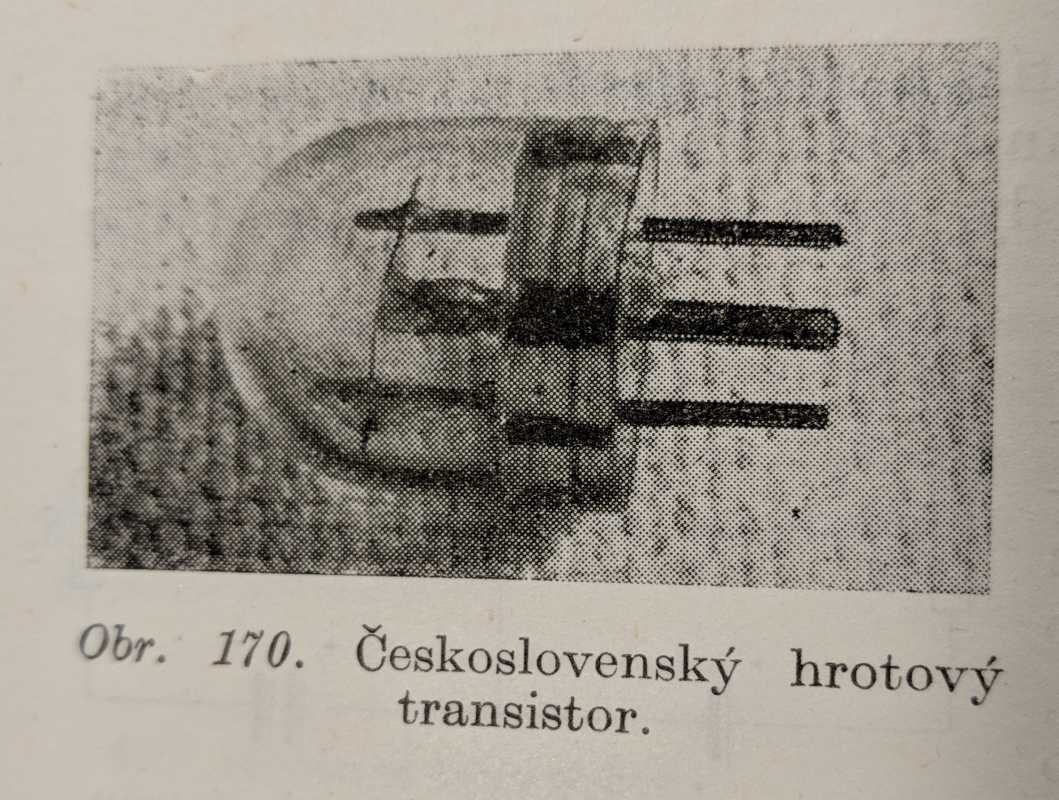

Narazil som na túto zaujímavú diskusiu a doslova som ju zlupol. Nemám žiadnu fotku, ktorou by som mohol prispieť. Tak prikladám aspoň obrázky z kníh, ktoré som dal aj do inaj diskusie, aby nezapadli.

Mám veľmi veľa otázok na ČS grmánivé polovodiče, možno otvorím novú diskusiu na túto tému.

Tu ma zaujala jedna poznámka:

sinclair píše:Zajímavé na tom je, že slušné NPN tranzistory řady NU70 a NU71 naši Maďarům nesvěřili.

Pri tejto poznámke od Sinclaira som akosi zneistel. Ako tomu má rozumieť? Práve zháňam tranzistory GC507 a pod., ako náhradu za 101-107NU70/71. Vlastním nejaké použité NU-čka, ale tie sa ukazujú ako nespoľahlivé. Už len Iceo je väčší ako v katalógu, použité vývody sa ulamujú, sú skrehnuté. Tak som si povedal, že do starých konštrukcií si zoženiem nové GC5xx, pretože budú spoľahlivé. Tak teraz neviem... GC prišli až po NU a mali by byť robené vylepšenou technológiou... Majú nejakú zlú reputáciu?

Celeron · #224 Příspěvek od **Celeron** » 21 zář 2023, 21:42

robos píše:Práve zháňam tranzistory GC507 a pod., ako náhradu za 101-107NU70/71.

Jseš si doufám vědomej, že GC a NU jsou opačná polarita, takže minimálně bez úprav napájení náhrada není možná?

robos · #225 Příspěvek od **robos** » 21 zář 2023, 22:13

Áno, je mi to jasné, mám základnú gramotnosť, čo sa týka typov PNP a NPN :wink:

GC507 bol iba príklad, za NU-čka skúšam zohnať GC525-527, ale tie sú zrovna problém. Možno Aukro časom. GC507 a pod. do konštrukcií za OC..

Proste potrebujem nepoužité. Keď pracujem s použitými, musím veľmi opatrne tvarovať vývody, majú už tendenciu ulamovať sa.
