Teraohmeter -identifikace

Zpráva

#31 Příspěvek od **Sendyx** » 15 bře 2022, 20:50

No to už vypadá zajímavě. A možná pro 10V na anodě to bude ještě zajímavější.

Ten CT neumí stepovat do báze/hradla napětím?

ferdislav · #32 Příspěvek od **ferdislav** » 15 bře 2022, 21:01

Při Ua10V
-4V 0mA
-2,5V 0,16mA
-2V 0,23mA
-1,5V 0,32mA
-1V 0,43mA
-0,5V 0,56mA
0V 0,7mA

ten CT je můj výrobek, nic továrního, stepování napětím jsem tam nedělal, je jenom na rychlé porovnání/měření nf tranzistorů

#33 Příspěvek od **Hill** » 15 bře 2022, 22:34

Výborně, tohle už vypadá podstatně zajímavěji.
Díky.

h_honza · #34 Příspěvek od **h_honza** » 16 bře 2022, 16:15

Jestli je tu někdo členem na radiomuseum.org, dá se tam hledat podle patice (Subminiature-5, B5B) a mají jich tam 21.

Ve starých katalozích RCA jsem našel jen 8-vývodové.

Původně naměřených 1,9 mA je zřejmě nasycený proud katody.

JirkaZ · #35 Příspěvek od **JirkaZ** » 16 bře 2022, 17:12

Ta trioda DC 703 je nějaká velmi záhadná a nedohledatelná, tipuju, že ji Telefunken dělal na zakázku pro výrobce konkrétního přístroje.

TFK jako takový se zná jen k pentodě DF 703 (kterou přitom připouští zapojit jako triodu), viz příloha.

ferdislav · #36 Příspěvek od **ferdislav** » 16 bře 2022, 17:36

Sendyx píše:
Dokumentaci by mohli mít v HES Brno.

Napsal jsem jim,prý hledali ale nenašli, bohužel

maxijaroslav · #37 Příspěvek od **maxijaroslav** » 16 bře 2022, 22:11

Cosi jsem našel - ale má to drátové vývody.

https://www.radiomuseum.org/tubes/tube_dc703.html

JirkaZ · #38 Příspěvek od **JirkaZ** » 16 bře 2022, 23:44

maxijaroslav: to není nic nového, viz strana 1 a 2 tohoto threadu.

#39 Příspěvek od **Hill** » 17 bře 2022, 05:47

Ta konkrétní trioda i teraohmmetr jsou už na Radiomuseu založené jako nové.
Ještě jsem tam nehledal, jestli má svou kartu i ten železovodíkový odpor, co vypadá, jak sufitka žárovka.
Ale dostali jsme to tam a díky všem za snahu.

#40 Příspěvek od **Sendyx** » 17 bře 2022, 16:10

Trochu jsem zapátral...

https://www.aef.se/Matteknik/Matteknikportal/Bildportaler/Bildportal_M-N/Bildportal_M-N.htm na této stránce se nachází asi stejný typ přístroje, bohužel odkaz vede na dokument, který se týká jiného

https://www.aef.se/Matteknik/Matteknikportal/Bildportaler/Bildportal_M-N/Detaljer/Norma_391/Norma_391.htm zde je fotogalerie, obrázky jsou velmi slušné

Pokud ten přístroj pochází z jedné brněnské instituce, kde byl cca v roce 2014 výprodej, tak by se dalo něco málo dopátrat.

#41 Příspěvek od **Hill** » 17 bře 2022, 16:28

Koukám na to, dokonce i ten rok 1970 vypadá pravděpodobně.

#42 Příspěvek od **Sendyx** » 17 bře 2022, 17:11

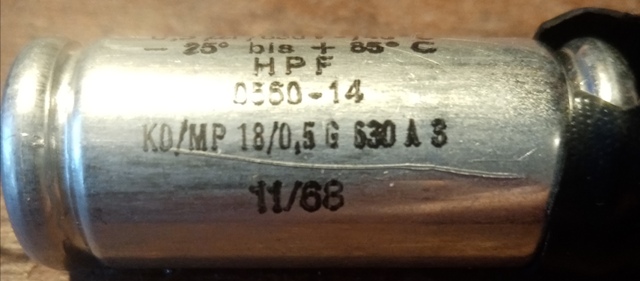

Tak ten rok 1970 bych dle designu bral, i ta elektronka může být z konce 60. let. Bylo by zajímavé zkusit datování podle kódů na elektronkách, kondenzátorech, selenech...

Z toho štítku jsem poněkud zmatený.
https://www.aef.se/Matteknik/Matteknikportal/Bildportaler/Bildportal_M-N/Detaljer/Norma_391/IMG_0005-391-1500.jpg Obrázek

ferdislav · #43 Příspěvek od **ferdislav** » 17 bře 2022, 17:18

Pěkný, tak aspoň jeden obrázek nalezen!
(a hele, to je web kde jsem narazil na ten přístroj v seznamu,ale ty obrázky jsem tam neobjevil!)

ten štítek vypadá jak katalogové číslo spadající pod ten web, nevypadá jako od výrobce,,

já trochu lovil tu elektronku a narazil v jednom časopise na VX32, což je příbuzné s tímto
https://www.radiomuseum.org/tubes/tube_me1401.html
tam je aspoň mřížka vyvedena jako u té v přístroji a knstrukčně velmi podobná

Na jednom selenu je tisk 40H6, ale nevím no, oni i elektronky mají nějaký tisk navíc,ale mně to přijde jako označení výběrových kusů pro daný přístroj..

ps... možná tohle

#44 Příspěvek od **Hill** » 17 bře 2022, 17:59

Ta VX32 by to i mohla být: Uamax=25 V, při Ia=100 µA a Ua=9 V A Ugk < -2 V má strmost S=80 až 90 µA/V, to by mohlo i souhlasit.
Jinak Mullard má v poznámkách uvedeno, že zaručovaný mřížkový proud lze naměřit jen, když je celá elektronka ve tmě.

Norma měla filiálky ve více zemích, i když o švédské není nic známo. Přesto mi ten štítek připadá, jako dodatečně přilepený, a řekl bych, že až ve švédském muzeu.

#45 Příspěvek od **Sendyx** » 20 bře 2022, 08:44

Štítky podobného stylu jsem našel na přístrojích, které pocházely z nějakých univerzit. Tady namátkově na dalším přístroji ze stejného muzea je obdobný, takže to tam asi lepili opravdu v tom muzeu, nebo tam, odkud to muzeum převzalo.

Obrázek

https://www.aef.se/Matteknik/Matteknikportal/Bildportaler/Bildportal_Tektronix/Bilder-Tetro-1502/Tetro-1502-bak-1500.jpg
