Oscilátor vysílače 27 MHz nekmitá

[JirkaZ]

A jak "přerušený spoj"?

Trhlina v Cu fólii nebo něco jiného?

[JanK3]

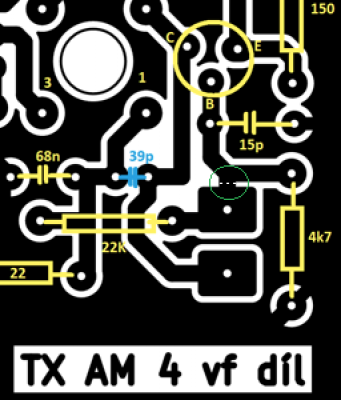

Bohužel musím na sebe prozradit, že jsem úplný trotl, nevím jak to jinak nazvat. Prostě při "nedůsledné" kontrole po pájení jsem posoudil tu spojnici plošky pro krystal jako slitou s vedlejší cestou a se skalpelem jsem jí pěkně "pročistil" (viz. obrázek ). Následně jsem tento bod již přehlížel, protože jsem to přece udělal já!! tak to nemůže být špatně. Chybu jsem mylně hledal všude jinde - ve vinutí cívky, vadném tranzistoru , vadném kondenzátoru atd. a nebýt toho, že si mě navedl až k té bázi T1, tak bych to hledal ještě asi dlouho.
Na vysvětlenou, pro profíka by to byla asi záležitost na pár minut, ale já jsem stále jen amatér, který netuší, že na bázi tranzistoru má být nějaké napětí, natož abych si dovedl spočítat jaké. Tak asi tak.

[JirkaZ]

Aha. Díky za zdravou sebekritiku, to se dnes děje už opravdu málokdy.

Myslím, že máš velmi dobře "nakročeno", jen tak dál.

Kdo si hraje na někoho, co nikdy neudělal žádnou chybu, ten prostě nemluví pravdu.

No a podstatné je se z chyb učit.

[Celeron]

A co to je za "spojovej objekt" ? V návrháči, co jsi dal na začátku tam nic v tom místě není. Co to je za plošákovník, že si vymejšlí takovýhle věci?

[DukeNuke]

Vždyť to píše - proškrábl (přerušil) spojovou cestu kde neměl.
Chybama se člověk nejlíp učí. A nikdo učenej z nebe nespadl. A hlavně na to přišel.

[jardafiala]

Kdo z nás si někdy nevyrobil chybu kterou pak horkoťažko řešil....

[HF_Tech]

Kdo z nás si někdy nevyrobil chybu kterou pak horkoťažko řešil....

Třeba teď já. Osadil jsem poměrně jednoduché zapojení s operáky SMD součástkami a hned několik kusů. Jenom jsem zaměnil kondíky 10u za 10n.
Hodinu jsem nad tím kroutil hlavou, proč všechna napětí a odběry sedí a signál neprochází, než jsem vzal do ruky lupu a pak jsem si všimnul, že ti kondíci mají barvu do růžova místo do hněda

[Celeron]

Vždyť to píše - proškrábl (přerušil) spojovou cestu kde neměl.

Jó? A jak se proškrábnutím vytvořej ty tři tečky v zakroužkovaným místě?

[JirkaZ]

Ty tři tečky jsou ve skutečnosti nakreslené tři čárky (bílé), zdůrazňující kde se to stalo.

Není to fotka, ale vytvořený obrázek!
