VN dioda Mikrovlnka (přesunuto)

Zpráva

Olchor · #31 Příspěvek od **Olchor** » 18 lis 2017, 09:44

Ta VN dioda musí pěkně žhavit. Když vezmu katalogové údaje - proud 0,4A a Uf 10V, je to 4W, v reálu tam bude tak půlka, ale i 2W bez chladiče je docela dost.

#32 Příspěvek od **mi-ro** » 18 lis 2017, 10:51

Nj, asi jo. Já na ni nikdy za provozu nesahal

Artaban001 · #33 Příspěvek od **Artaban001** » 18 lis 2017, 11:35

PavelOu píše:proč tu píší všichni o nějaké anténě .. .. anténa je bratru úplně něco jiného ...

Anténa je v tomto případě pár centimetrů dlouhý pahýl na magnetronu. V principu to může být i stejně dlouhá meděná tyčka. Když si rozkucháš oddělávací anténku u starýho wifi routeru, najdeš tam "jen" obnažený střední vodič z koaxiálu. A ta délka je skoro stejná jako vzdálenost mezi přírubou magnetrou a ty čepičky (wifi má stejnou frekvenci). Anténa u magnetronu je čtvrtvlnný zářič. A je konstruován tak, aby se při oblouku mezi anténou a vlnovodem magnetron zničil.
danhard:
Ten transformátor Ti bude fungovat i bez diody i bez magnetronu. ;-)

#34 Příspěvek od **mi-ro** » 18 lis 2017, 12:29

Jen upřesním, vlna je 12cm. Čtvrtkový zářič bude 3cm. Rám dveří je z 3cm profilu, který by měl účinně zachytit unikající záření.

danhard · #35 Příspěvek od **danhard** » 18 lis 2017, 12:33

Artaban001 píše:Ten transformátor Ti bude fungovat i bez diody i bez magnetronu.

No a na co je ta dioda nutná pro funkci magnetronu ?

Artaban001 · #36 Příspěvek od **Artaban001** » 18 lis 2017, 13:02

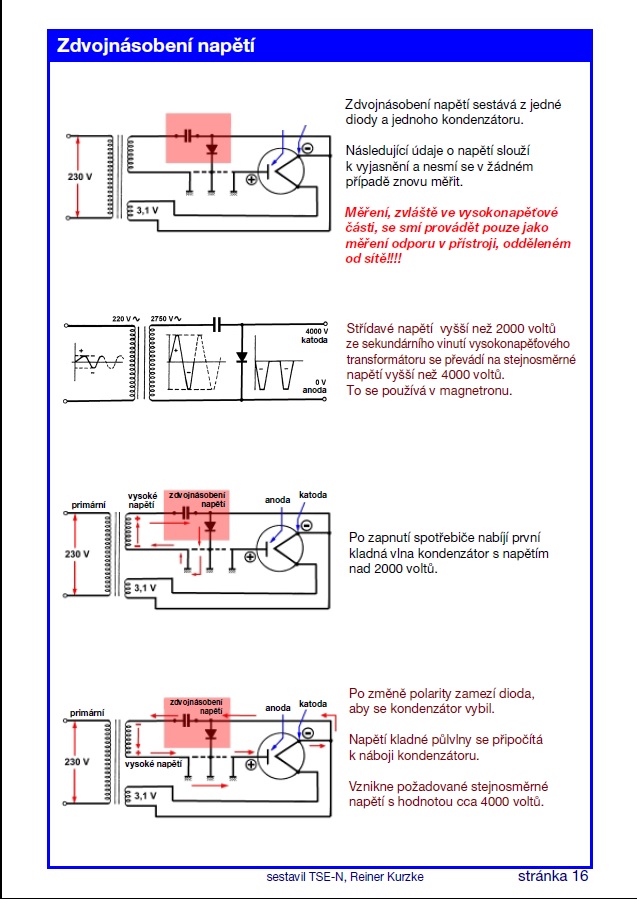

je součásti zdvojovače napětí pro magnetron. A pročpak asi nepoužívají trafo na 5000V? - protože jdou magnetronem v jedné půlvlně impulsy i z kondenzátoru, co nasbíral v půlvlně druhé a zároveň se přes ten kondenzátor omezuje proud.

PavelOu · #37 Příspěvek od **PavelOu** » 18 lis 2017, 14:10

Oprava .. přehnal jsem to i s tím krýtkem .. ten je funkční a má už funkci vlnovodu ..
------------
Tak s tím maserem a s vysvětlováním funkce magnetronky jsem to trošku přehnal .. ta síťka na vrchu není polopropustná ale je to naopak těsnění .. takže anténa tam skutečně je, viz obrázek typického magnetronu v řezu .. a ten plechový krýtek je odizolovaný od kostry takže jeho stínící efekt se tím pádem neuplatní .. tak se omlouvám za moji mystification ..

komentáře:
VN dioda .. proud 0.35 A je pouze maximálně možný a zřejmě skutečný proud je menší a spíš pulzního charakteru .. i ten C musí být mimo jiné volen tak, aby ta dioda i mot proudy snesly ..
Pokud by tam ta dioda nebyla, tak se C přes mot jako přes usměrňovací diodu nabije na napětí kladné půlvlny a tím všechno skončí ..

danhard · #38 Příspěvek od **danhard** » 18 lis 2017, 15:20

Artaban001 píše:je součásti zdvojovače napětí pro magnetron. A pročpak asi nepoužívají trafo na 5000V? - protože jdou magnetronem v jedné půlvlně impulsy i z kondenzátoru, co nasbíral v půlvlně druhé a zároveň se přes ten kondenzátor omezuje proud.

To je tam ale kvůli funkci transformátoru a ne magnetronu

Artaban001 · #39 Příspěvek od **Artaban001** » 18 lis 2017, 15:50

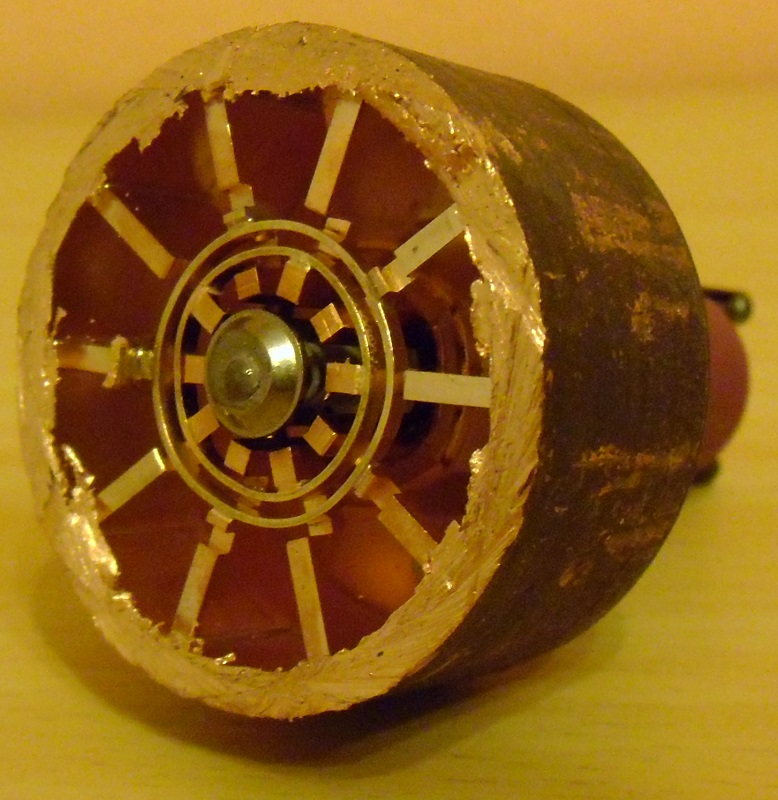

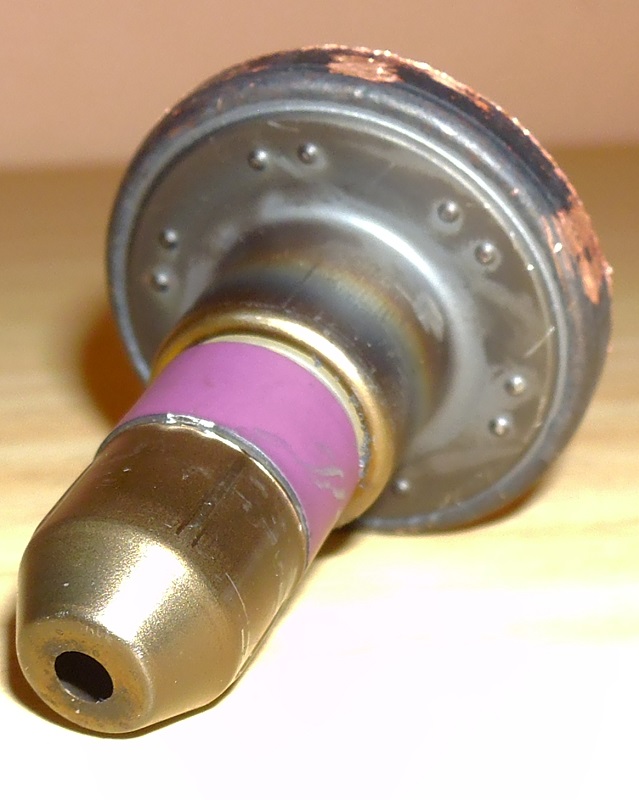

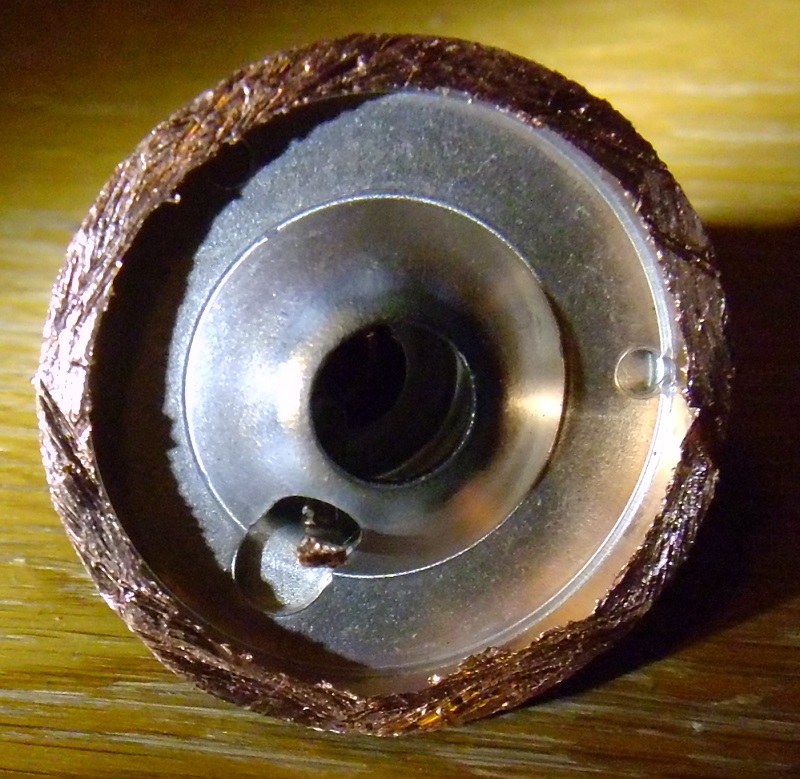

Tady je moje "pitva" magnetronu. Je to vlastní magnetron zbavený magnetů a armatury - nebo jak se tomu nadává.

#40 Příspěvek od **mi-ro** » 18 lis 2017, 17:52

Jinak pozor na katodu, může být mírně radioaktivní ale hlavně silně jedovatá. (nvm to již přesně ale tuším Barium?)

Artaban001 · #41 Příspěvek od **Artaban001** » 18 lis 2017, 19:28

Já slyšel zase, že si má člověk dát pozor na tu keramiku. že je snad nějaká "beryliová" a že její prach v případě rozbití je karcinogenní.

#42 Příspěvek od **mi-ro** » 18 lis 2017, 20:25

I to je možný. Já si jen matně pamatuji, že je třeba být při pitvě hodně opatrný, že jsou uvnitř nějaké toxické látky.

PavelOu · #43 Příspěvek od **PavelOu** » 19 lis 2017, 00:04

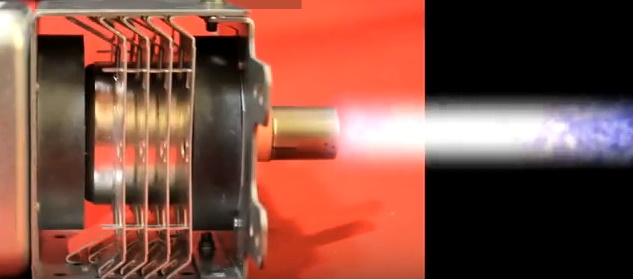

.. babrám se v tom dál .. ta čepička na anodě tam asi funkci má a podstatnou, o tom mne přesvědčil další obrázek .. je z videa na Youtube ..je mi ale stejně záhadou, že ty vlny lezou ven takhle spořádaně tou malou dírou .. ten plech je někdy zakončen rovně .. u toho kuželu bych to chápal tak, že je to obrácený trychtýř ..

Komentáře: magnetron má podle všeho přímo žhavenou katodu, ale i to je s otazníkem .. přímo žhavená katoda by mohla do procesu přidávat i nějaké elektrony .. za to neručím .. ale trochu by to narušilo moje úvahy o LC obvodu .. novější elektronky měly nepřímo žhavenou katodu .. tj.kolem většinou wolframového žhavícího drátu ala žárovka byla ještě trubička s vrstvou materiálu, který lépe uvolňoval elektrony a myslím, že tam bylo i to barium .. více se dozvíte čtením o elektronkách ..

PavelOu · #44 Příspěvek od **PavelOu** » 19 lis 2017, 00:08

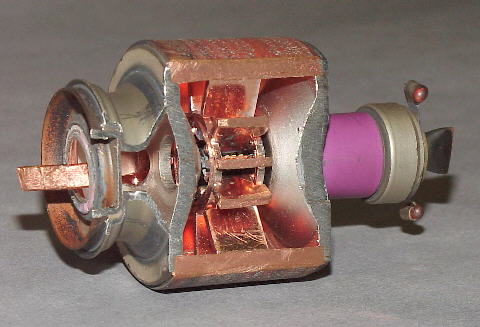

.. a jak z toho leze ta anténa ven je nejspíš vidět na obrázcích z Wikipedie .. Cavity magnetron .. a je tam i nějaký náznak vnitřního vlnovodu ..

PavelOu · #45 Příspěvek od **PavelOu** » 19 lis 2017, 11:55

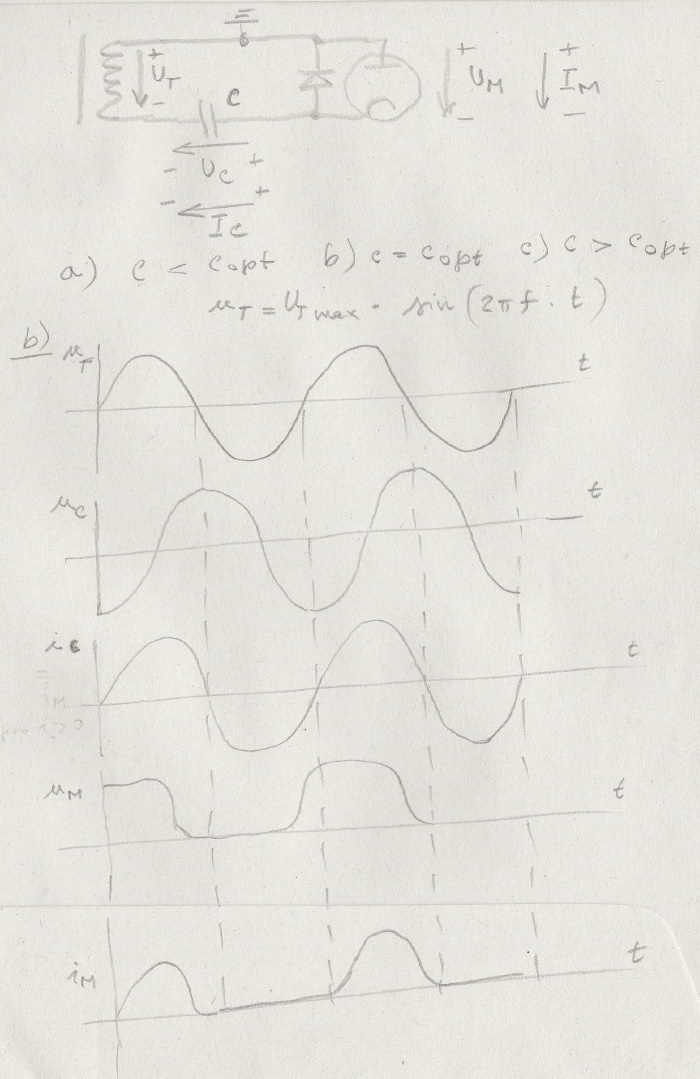

ad průběhy .. podle mne existuje hodnota C pro mne Copt a C skutečné může být větší nebo menší .. C bude rovno Copt pro případ, kdy se napětí na C bude za napětím Ut z transformátoru zpožďovat právě o čtvrtvlnu ..
Na magnetronu bude napětí Um = Ut - Uc a proud magnetronem bud Ic, pokud Ic > 0 .. viz obrázek ..

Zajímavým řešením by bylo použití dalšího magnetronu místo VN diody .. pak by se funkce trafa + kondu využila optimálně .. kdo by to ale chtěl zkoušet, nechť nezapomene, že druhý mot musí být od toho prvního zcela odizolován .. jinak výsledkem bude totální pegas ..
