Stavím další spektrák

Zpráva

#31 Příspěvek od **ZdenekHQ** » 13 kvě 2019, 18:40

Ten HMS obrázek je docela hnus, to je jako vážně, nebo to má nějakou poruchu?

Davidus · #32 Příspěvek od **Davidus** » 13 kvě 2019, 18:42

Tohle je zcela normální, prvně když jsem s ním měřil jsem přemýšlel co dělám se svým zapojením špatně že takhle hrozně šumí. Vubec mi nedoplo že ten spektrák muže takhle příšerně šumět takovým způsobem že totálně zakryje i šum mého zařízení. Nic lepšího z něho nevytáhneš. Rigoly a podobný čínský nesmysly jsou to samý v bledě modrým

proto si stavím vlastní

Zmije · #33 Příspěvek od **Zmije** » 13 kvě 2019, 22:25

Pokud ti ty konstrukce kopírovali bez uvedení autora, tak je to samozřejmě sviňárna. Minimum, které proti tomu můžeš udělat, je na tu stránku uvést licenci. Sice to nevyřeší všechno, ale dáváš tím najevo, že ti to není úplně jedno.
Třeba GPL se mi zdá celkém fér.

Pokud bych si mohl tipnout (podle diskuse, pouzdra a jeho zapojení) čip na té desce je ADF4356 ev. ADF5356 (ale 13GHz se mi zdá zbytečně moc na ten design a cena je už dost vysoká)

Jaký používáš generátor pro měření fázového šumu? Pokud by to byl nějaký šumichrast, tak nepoznáš jestli to dělá spektrák nebo ten gener.

Davidus · #34 Příspěvek od **Davidus** » 13 kvě 2019, 23:42

Generátor mám SMB100A/B106/B1 , myslím, že by měl stačit na takové měření.

Doteď jsem řešil posratou knihovnu SPI pro RPI - žádná dokumentace, fungovala podivně. Tak jsem to hodil do pr. a napsal si vlastní. Konečně to funguje jak potřebuju.

Zmije · #35 Příspěvek od **Zmije** » 14 kvě 2019, 07:29

SMB100A/B106/B1 je finančně mimo moje možnosti.
ERASynth by se taky mohlo použít (1 GHz signal with -120 dBc/Hz or better phase noise at 10 kHz offset.)
https://www.crowdsupply.com/era-instruments/erasynth
Akorád nechápu proč do VF generátoru montují WiFi.

To ADF co tam máš má taky tu blbost s 24b slovem na SPI?

Davidus · #36 Příspěvek od **Davidus** » 14 kvě 2019, 09:42

jakou blbost? Myslíš dual modulus prescaler?

Zmije · #37 Příspěvek od **Zmije** » 14 kvě 2019, 10:16

Proti dual modulus prescaleru nic nemám.
Měl jsem na mysli toto

Doteď jsem řešil posratou knihovnu SPI pro RPI

Ty ADF mají 24b slovo, zatímco standardní na SPI je 8b, tak jestli tohle nebyl ten zdroj problémů.

Davidus · #38 Příspěvek od **Davidus** » 14 kvě 2019, 12:01

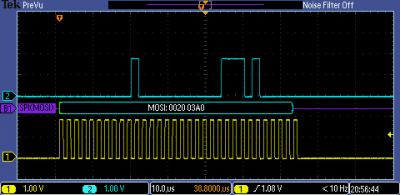

Ne, ta jeho knihovna napsala null pointer exception -1 nebo co. S vícebitovýma slovama si poradím

a slovo je 32bit

Davidus · #39 Příspěvek od **Davidus** » 23 kvě 2019, 19:08

Tak další info, dnes jsem měl první úspěšný sweep do 1.5GHz (později rozšířím do 3GHz) dynamika vypadá opravdu na 90dB + a spektrum je čistý.
Potřebuju trošku zrychlit knihovnu SPI a výpočty s doublama jinak ten procák uvařím. Jak se povede pošlu první spektrogramy.

Davidus · #40 Příspěvek od **Davidus** » 02 čer 2019, 11:57

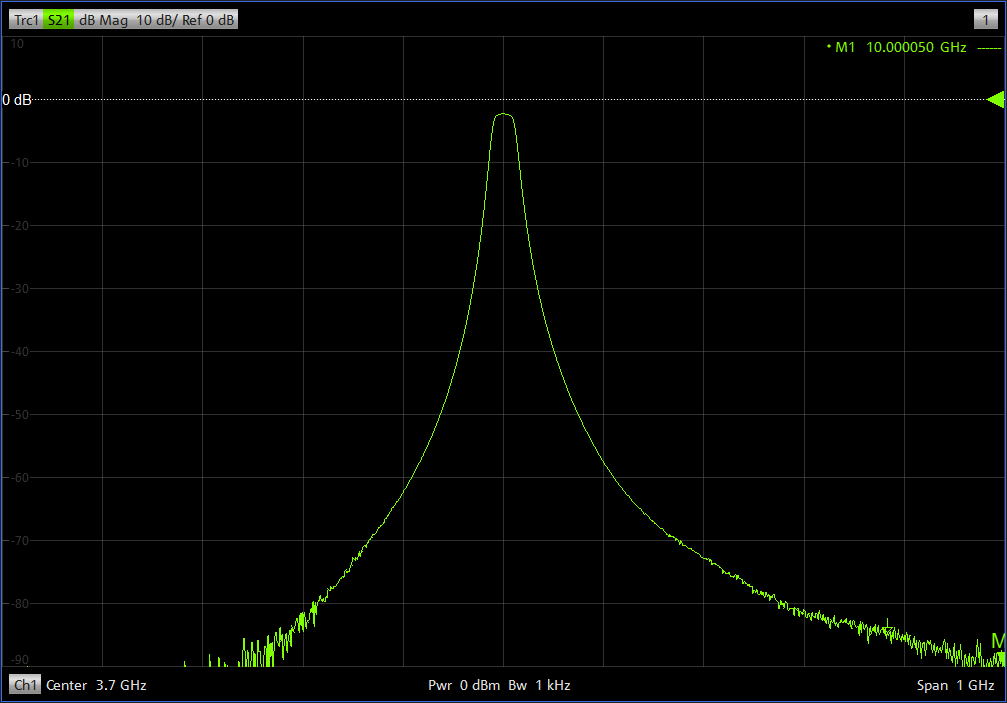

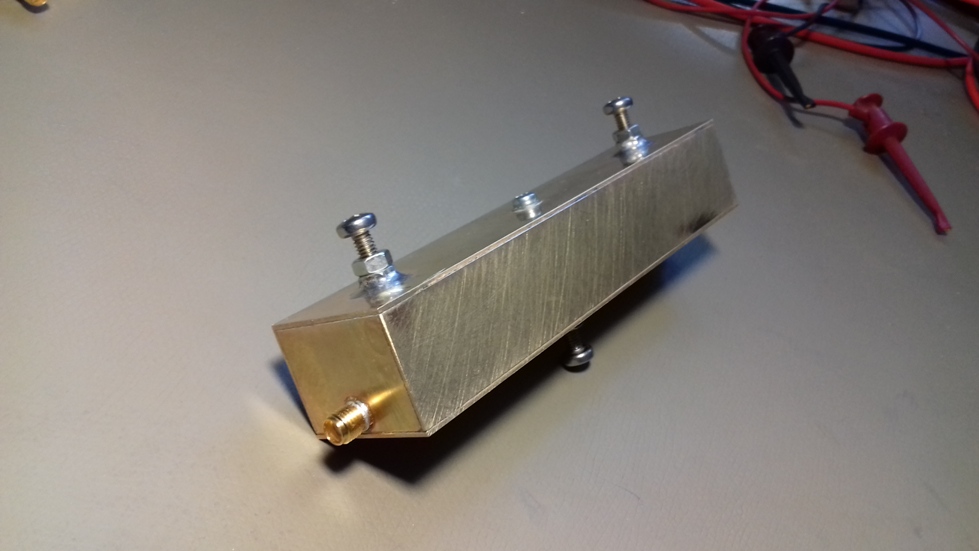

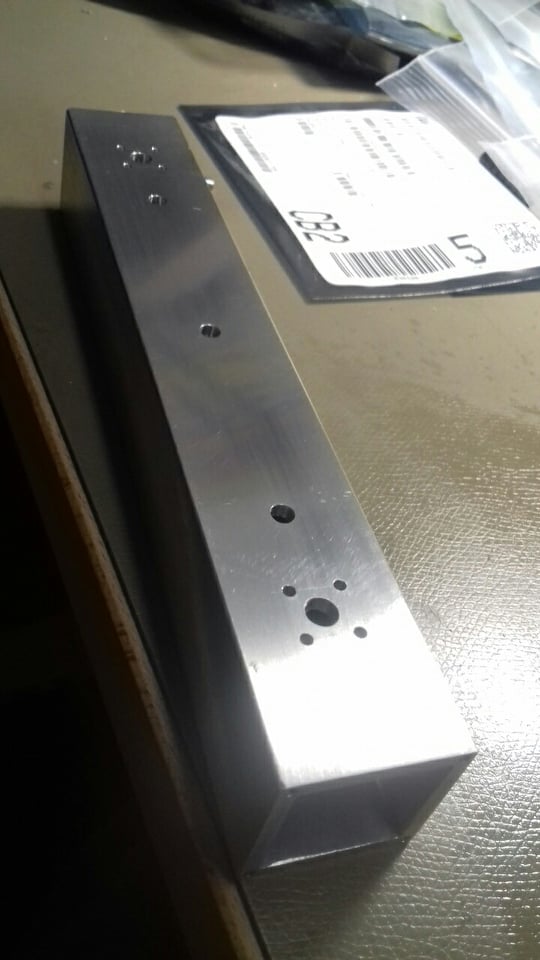

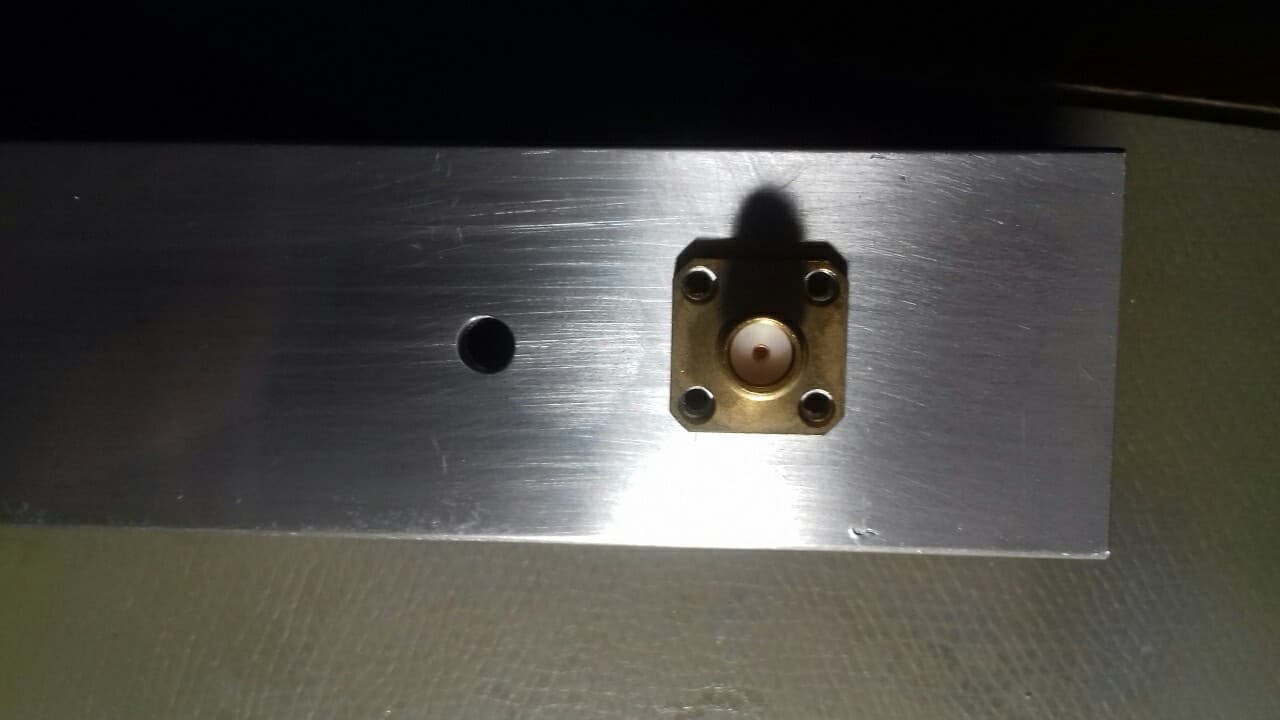

Původní filtry saw pujdou dopryč, nelíbí se mi jejich útlum 1.7dB, náhrada interdigital z mosazi. Jestli bude mít víc jak 0.2dB útlum budu se fakt zlobit. Podle prozatimních měření vypadá na 0.1dB, uvitř jsem ho krásně vyleštil.

Davidus · #41 Příspěvek od **Davidus** » 12 čer 2019, 08:47

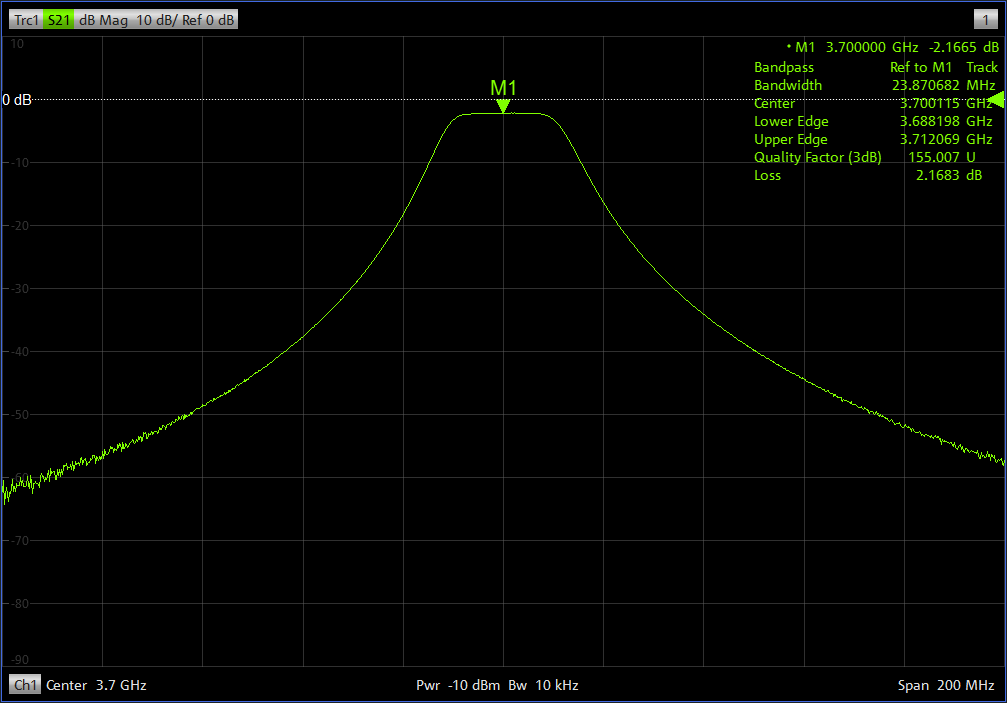

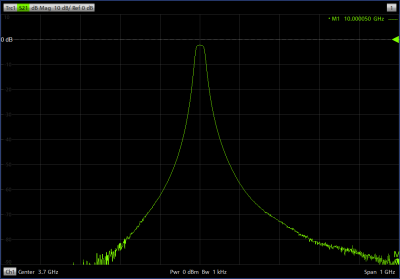

Další novější verze filtru, trošku užší, nakonec jsem se rozhodl pro 20MHz šířku a vyšší strmost kvůli potlačení L.O.

Reálný útlum filtru je 1dB, mám tam docela dlouhý káblíky který se už na 3.7GHz projeví

#42 Příspěvek od **ZdenekHQ** » 12 čer 2019, 12:57

Opravdu jsi to vyleštil na hrubost řádově um?

Davidus · #43 Příspěvek od **Davidus** » 12 čer 2019, 16:09

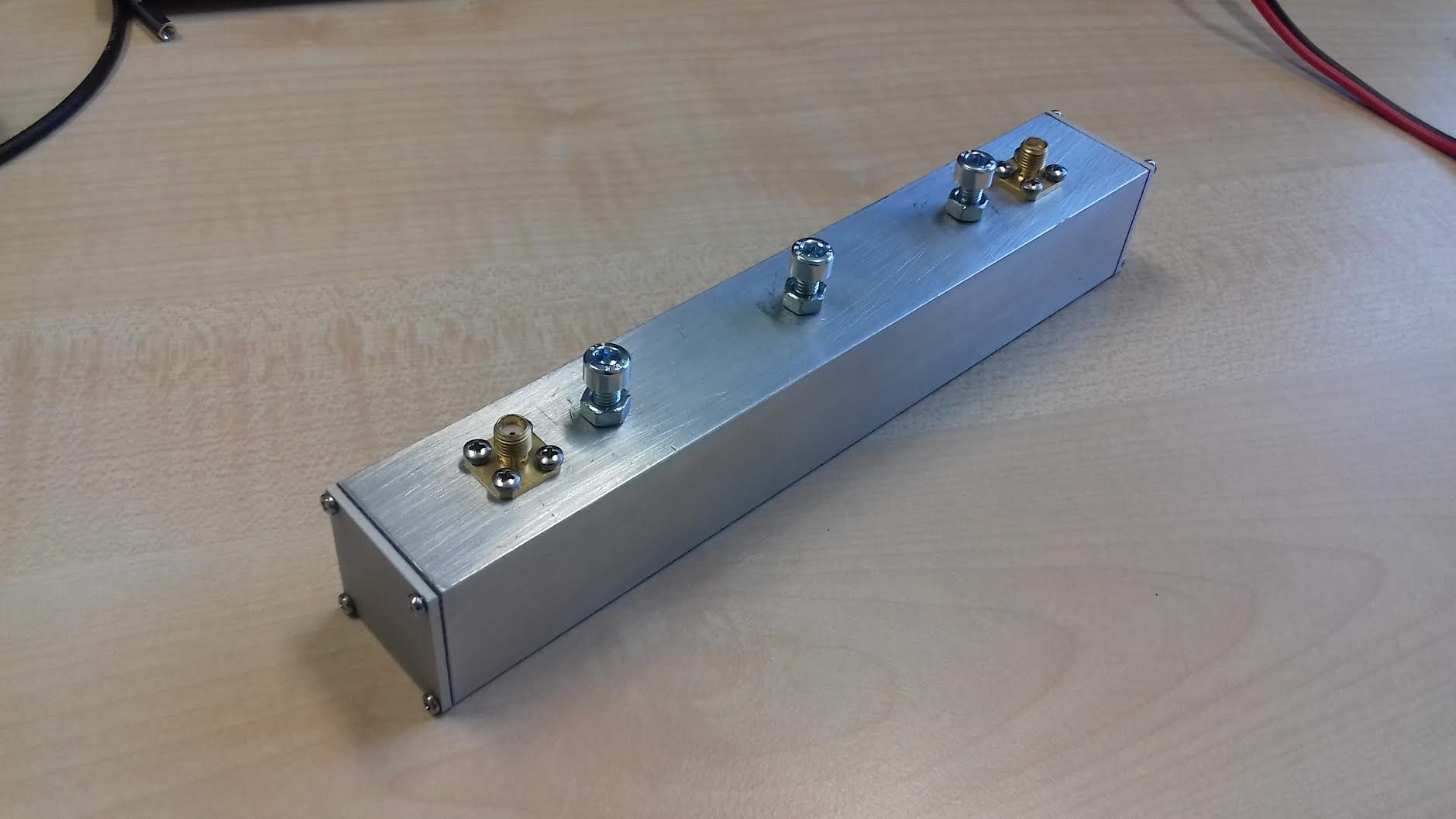

Nějakou leštící pastou, ale ten druhý je hliníkový, tak co nadělám, tam už j to leštění horší
Jinak u mne máš nějaké HDD co kdosi poslal

Davidus · #44 Příspěvek od **Davidus** » 15 čer 2019, 23:00

Tak si tu z toho budu dělat blogísek sám pro sebe

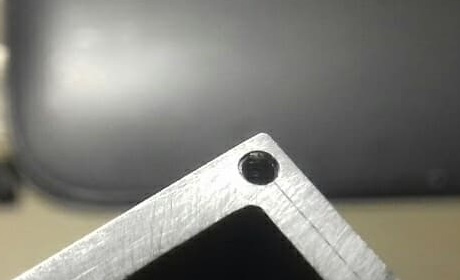

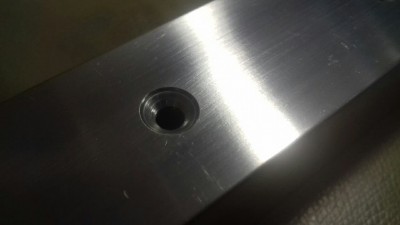

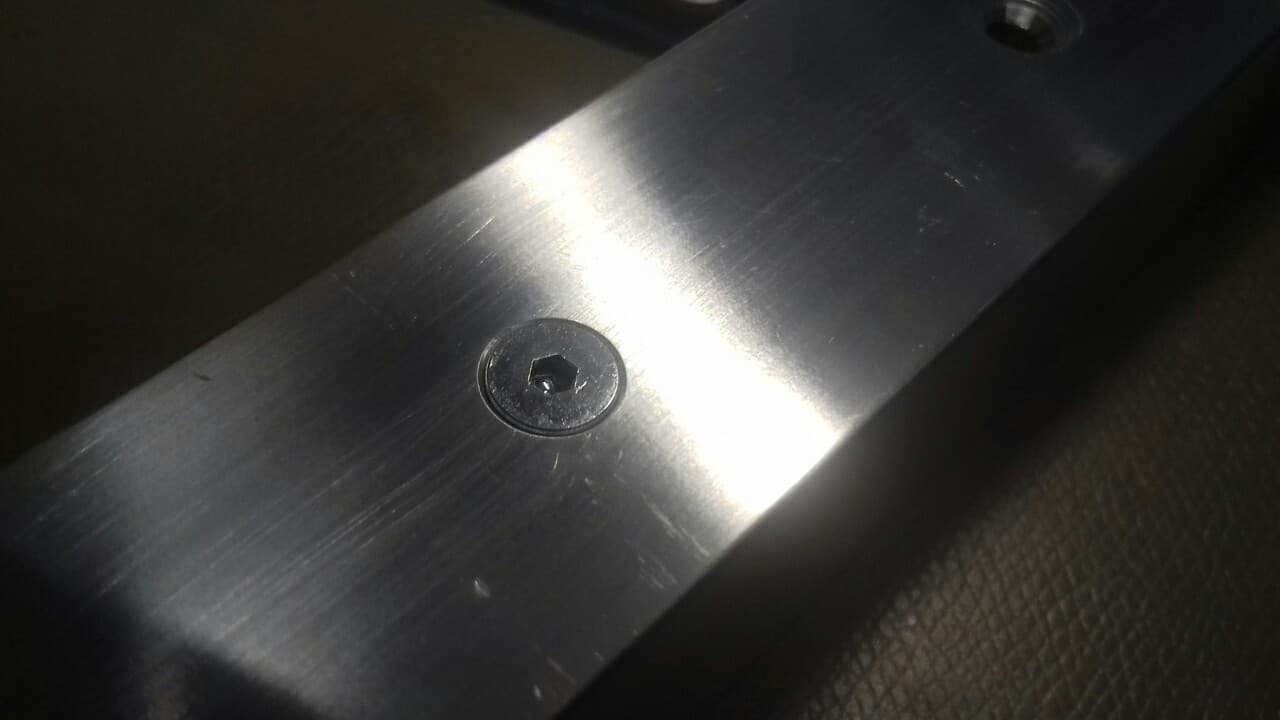

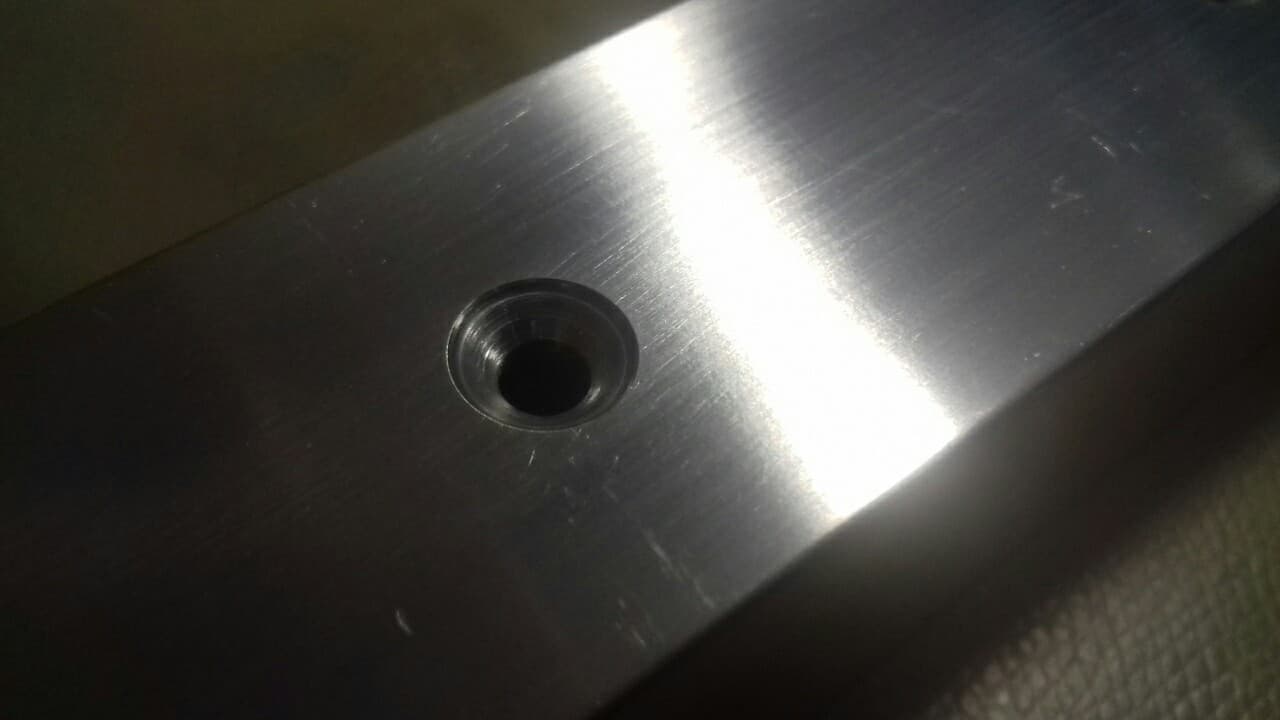

Sem uřízl další profil a dělám ještě jeden filtr

Celeron · #45 Příspěvek od **Celeron** » 16 čer 2019, 00:47

Davidus, neměls ses dát spíš na zámečničinu či nástrojařinu? I klempířina by se u těch vlnovodů hodila. :lol:
