Polovodičová archeologie

Zpráva

microlan · #31 Příspěvek od **microlan** » 09 říj 2020, 06:18

Tak to je úlovek! 700 mW ale asi nevytopí

xy1 · #32 Příspěvek od **xy1** » 09 říj 2020, 08:43

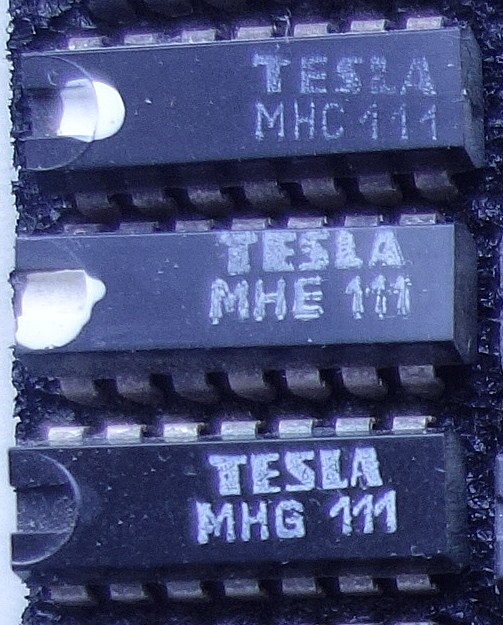

MH7420, MH7440 a MH7453 ze začátků výroby TTL v Rožnově

Celeron · #33 Příspěvek od **Celeron** » 09 říj 2020, 10:25

Tak to ani nevím, že něco takovýho bylo. Pamatuju jen podobný značení DTL švábů. Měl jsem pár desek z řadiče disků, co se dodatečně montoval k bambus tranzistorovýmu (řada GS50x) sálovýmu počítadlu ZPA600. Bylo to někdy z roku 1971 a už tam je všude klasický značení MH 74xx. Starší československou mašinu s logickejma švábama jsem už neviděl. Možná bylo něco v Tesla 200, ta se dělala od roku 1969.

ZVUK2000 · #34 Příspěvek od **ZVUK2000** » 09 říj 2020, 11:08

Celeron píše:Tak to ani nevím, že něco takovýho bylo.

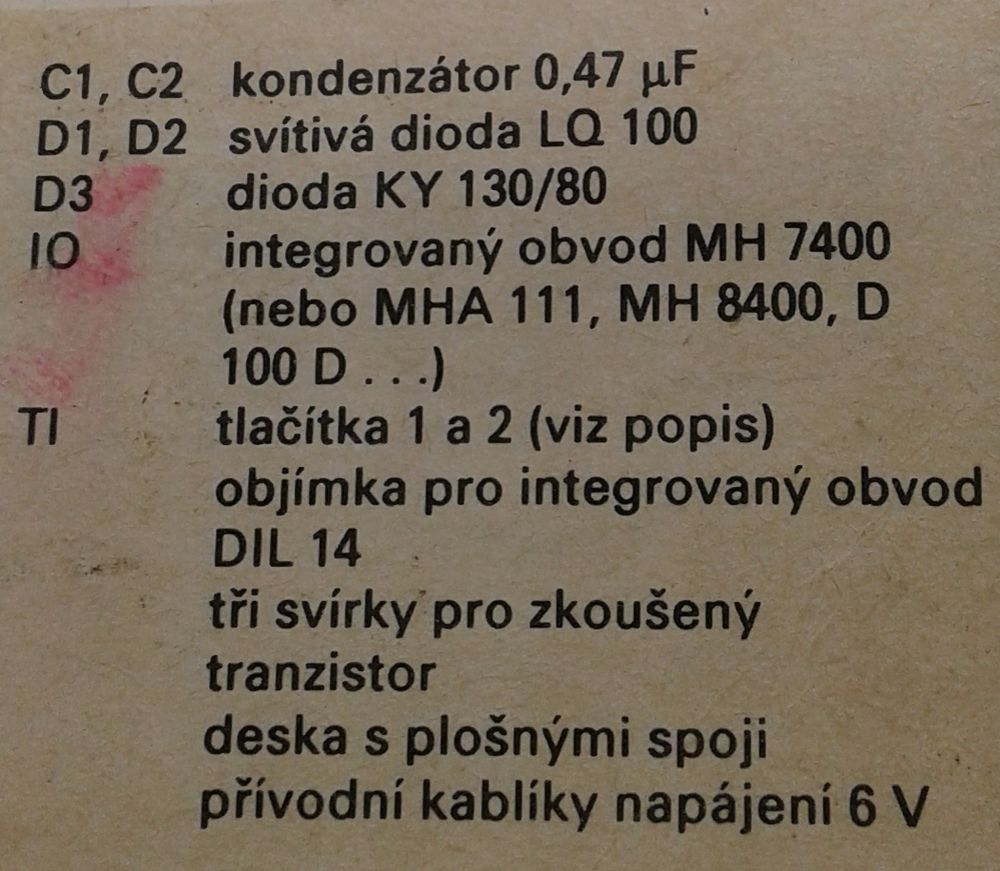

Já se stím poprvé setkal jako děcko v časopise ABC kde byl návod na zkoušečku tranzistorů.

Kremik · #35 Příspěvek od **Kremik** » 09 říj 2020, 22:53

Na vlastní oči jsem poprvé v životě viděl integrovaný obvod (MH7400 v nějaké stavebnici, asi logitronik) na konci 6. nebo 7. třídy ZŠ a hrozně jsem se divil, že je tak malinký. Věděl jsem o jejich existenci jen z nějaké knížky, kde byly jejich černobílé fotografie a na nich byly vyobrazeny poměrně veliké. Co to bylo za knihu už nevím, byly v ní návody na různé konstrukce i s plošňákama. Byl tam vyfocen i MBA810A a ty děrované chladící křídla vypadaly jako kus železa, tloušťky asi 2 mm.
Někdo tu knihu určitě budete znát. Bylo v ní např:
- rádio + předzesilovač + nf konec na jedné DPS, šla rozdělit na tři díly, zapojení bylo dost podivné
- nějaké vychytávky k modelové železnici (plynulý rozjezd, atd.)
- senzorové ovládání žárovky
- blikač s fotoodporem
- "tester" jakýhosi TTL švábu, možná MH7400 (určitě funkční, ale nesmyslný)
- cosi s relátkem...
a spousta dalšího, už fakt nevím. Skoro vše tam bylo i vyfocené.

Crifodo · #36 Příspěvek od **Crifodo** » 11 říj 2020, 10:53

Šoupejte nohama v předsíni, zelenáči. Všichni jste mladý vojáci.

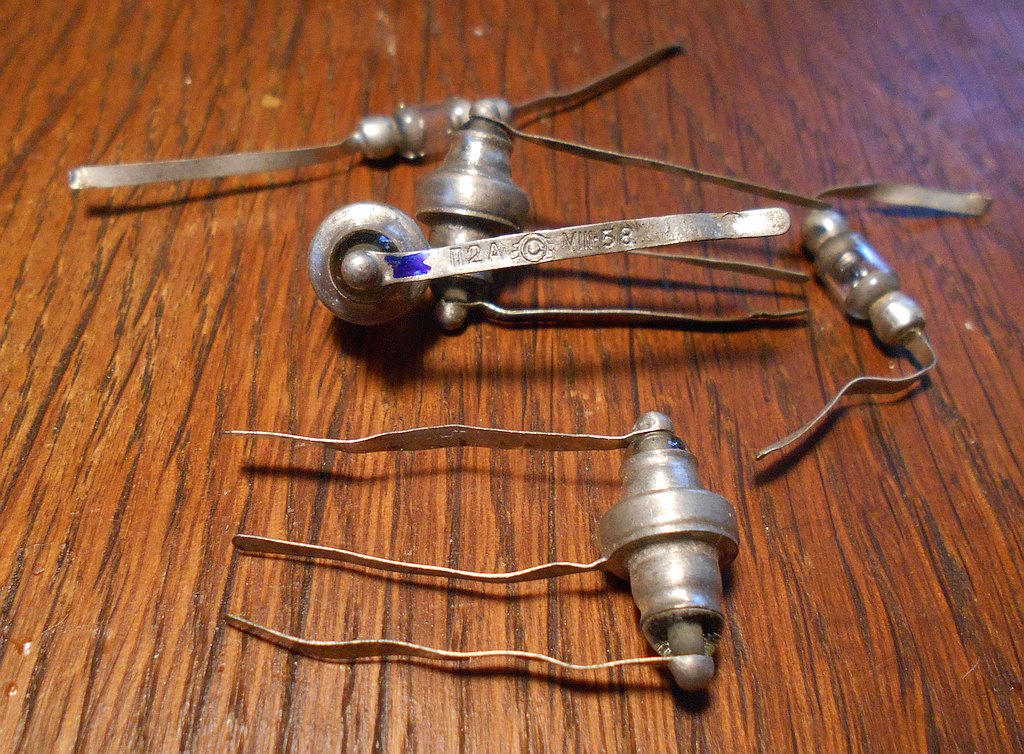

TOHLE je polovodičová archeologie.

#37 Příspěvek od **EKKAR** » 11 říj 2020, 11:04

Budeš se divit, ale stejný skleněný Ge diody, jako je na tvý fotce napravo a vlevo vzadu, byly použitý v plně provozním zařízení "Samechov" neboli "Vozduch stacionarnyj - 11-ogo tipa - Modernizirovannyj. Rok vzniku konstrukce to mělo v papírech orazítkovanejch kde všude bylo možno nápisem "Přísně tajné!" napsanej 1966 případně 1967 - přitom to bylo v letech 1989-1990-1991 plně funkční a "bojovalo" to i třeba během operace "Pouštní bouře" v lednu 1991. Ta dioda by měla bejt typ "D9D".

Crifodo · #38 Příspěvek od **Crifodo** » 11 říj 2020, 11:09

Proč bych se divil. U elektronek by byl interval mezi uvedeno do výroby/používáno ještě daleko větší.
Bohužel pořád nemám první čs. hrotový tranzistory, ani moc nedoufám v nález.

sinclair · #39 Příspěvek od **sinclair** » 11 říj 2020, 12:39

Jo, ty tranzistory jsou P2A-P2G a diody jsou D2A-D2G.
Ty diody byly už běžně používaný v těch prvních Tempech, Volnách a Rubínech.
Zajímavý je na nich to, že mají ASI tak velkou kapacitu, že skoro nechtěly fungovat jako detekční v krystalkách. Měl jsem jich vykuchaných několik desítek ze šrotiště, některé byly poznačené barvou, ale pořádně nechodila ani jedna.
Naše GA201-207 proti nim nebe a dudy, excelentní byly myslím červené GA205 a modré GA203. Tehdy, někdy v 8-9 letech, je jaksi nebylo jak a čím vybírat, tak se vybíralo "na ucho", v jednoduchém zapojení, se 4kOhm sluchátky a z několika různých typů.
Jo a ještě skvěle fungovaly naše velké 1NN41, bílý pásek měly, myslím. Ale strašně tvrdé, snad železné přívody.

OK2STO · #40 Příspěvek od **OK2STO** » 11 říj 2020, 13:47

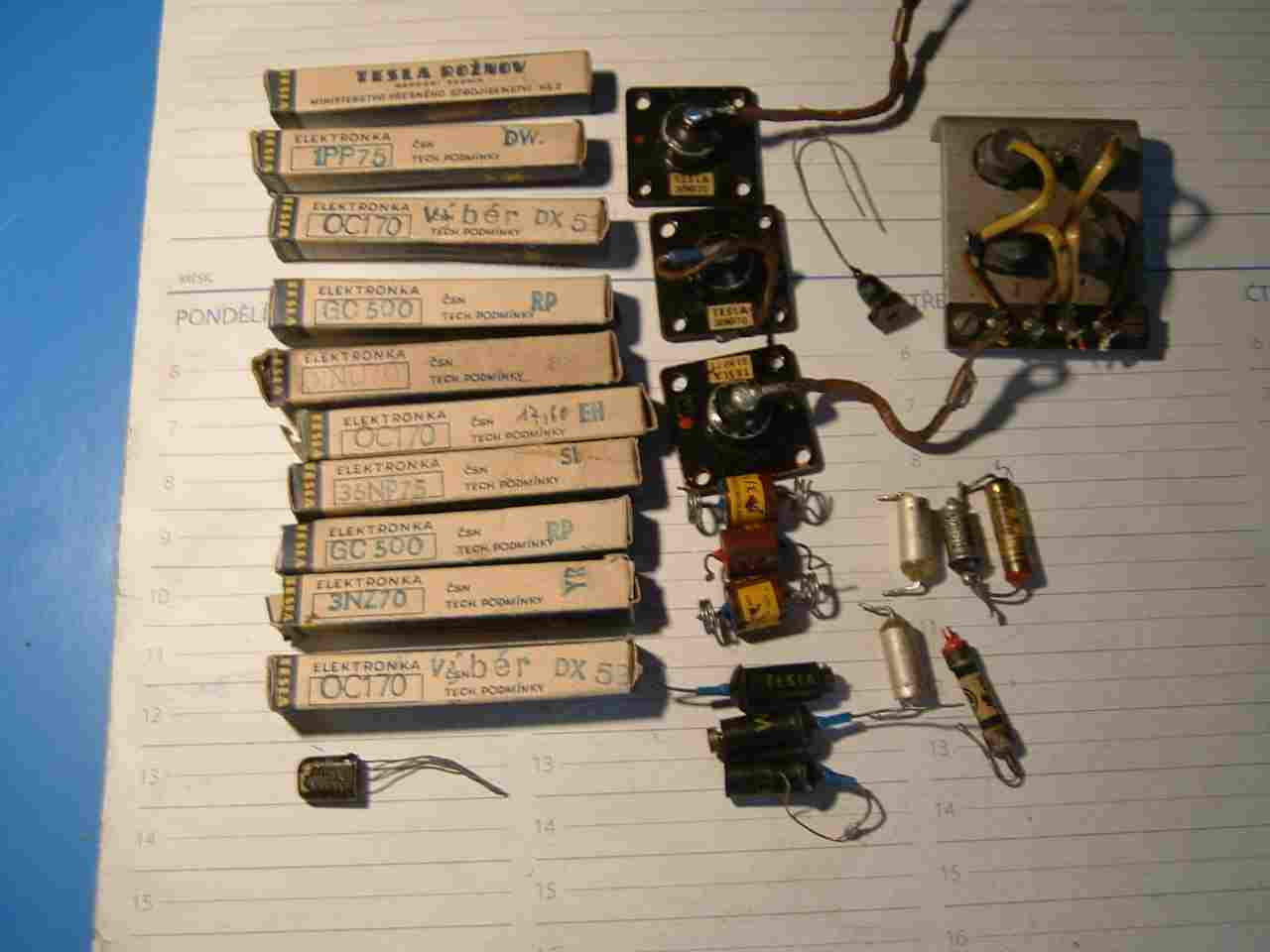

Část mé sbírky hist. polovodičů
Jarda

lubos1961 · #41 Příspěvek od **lubos1961** » 11 říj 2020, 19:38

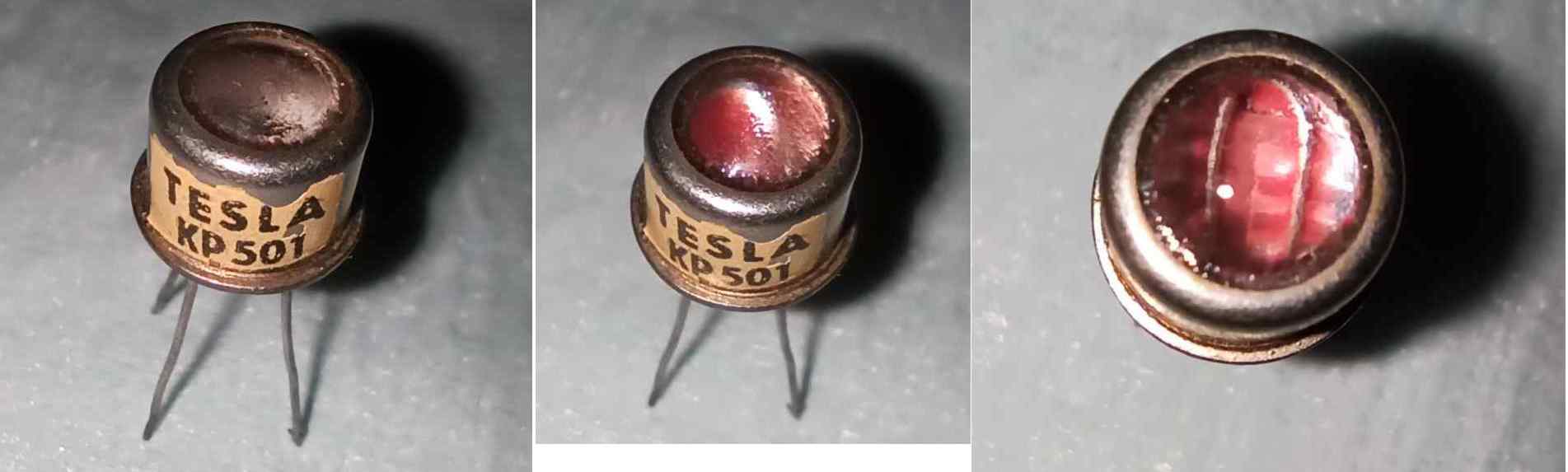

Chtěl jsem se zeptat, mám tento fototyristor již dlouhou dobu ale nikde jsem jej v žádném Tesla katalogu nenašel. Je velice citlivý, ani nevím odkud se ke mne dostal a ani v čem se to používalo.

sinclair · #42 Příspěvek od **sinclair** » 11 říj 2020, 19:52

Je to v jednom z kapesňáků, rok nevím přesně, sedmdesátky.

#43 Příspěvek od **kokun** » 11 říj 2020, 20:00

No - "má ho v nabídce" třeba i DENKL - jinak k němu i ujo gůgl mlčí.
U Denkla za 30,-peněz - jinak ve své době (1971) stál majlant: 145,-Kčs (více než denní mzdu)

V odkazovaném AR/B jsou tehdejší ceny i mnoha dalších součástek :wink:

patrikvarga · #44 Příspěvek od **patrikvarga** » 11 říj 2020, 20:12

Konstrukční katalog IIIA polovodičových diod a usměrňovačů Tesla Rožnov

ec1045 · #45 Příspěvek od **ec1045** » 11 říj 2020, 20:28

Podrobný popis těch foto tyristoru je v „Československé polovodičové součástky I. Bém a kolektiv“ vydáno v roce 1971. Popis KP500 až KP504 včetně katalogových údajů a příkladů použití je v kapitole devět na stranách 355 až 364.

Ta KP501 je na 50V, 0.7A při max. 60°C jinak 0,25A bez hlazení při 25°C, největší citlivost je v infračervené oblasti při γ=1µm.

Taky mám par kousku poměrně letitých polovodičů z počátku výroby.

Pokut jsme u těch „vykopávek“ tak mám i několik křemíkových tranzistoru např. KF50x kdy mají červený potisk místo černého, většinou jsem na ty červeně potištěné narazil v investiční (průmyslové) technice. Tam by mě zajímalo zda ten červený potisk něco znamenal nebo ne.
