Polovodičová archeologie

Zpráva

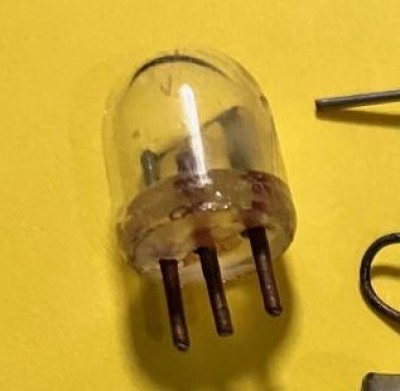

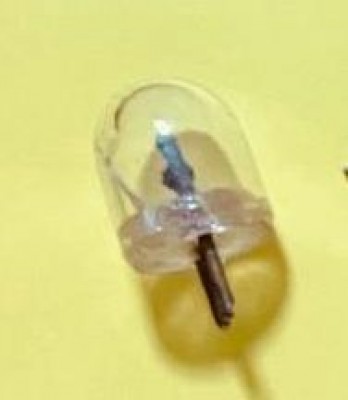

robos · #406 Příspěvek od **robos** » 13 led 2026, 08:53

sis2 · #407 Příspěvek od **sis2** » 13 led 2026, 10:55

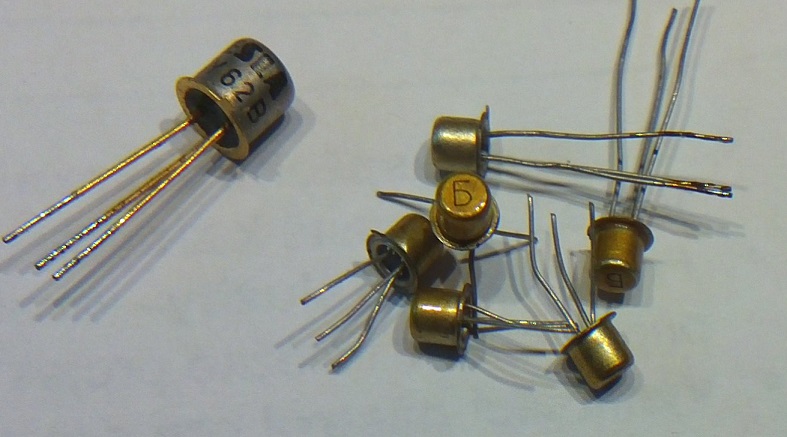

CCCP mini-bambusáky s 3mm pouzdry - pro srovnání vedle je KSY62B od Tesly. Nahoře na klobouku jen bukvicové B, mají β 120 - 350, typ neznám. Pochází ze zesilovače rotačních videohlav studiového zařízení KADR - to byl zoufale nepovedený pokus o kopírování 2" US videozáznamu Ampex někdy v 70-tých letech minulého století.

ZVUK2000 · #408 Příspěvek od **ZVUK2000** » 13 led 2026, 13:29

ransom píše:Já nevím, co furt máte s tím pajcováním. To není žádný pajcování, to je změna identity. 2N3055 se už od školy cítil být MJ15003. Tak mu pomohli, no. Na to má přeci přirozené právo.
(Zajímavý to bude, až někdo přeznačí 2N3055 na nějakej PNP darlington...)

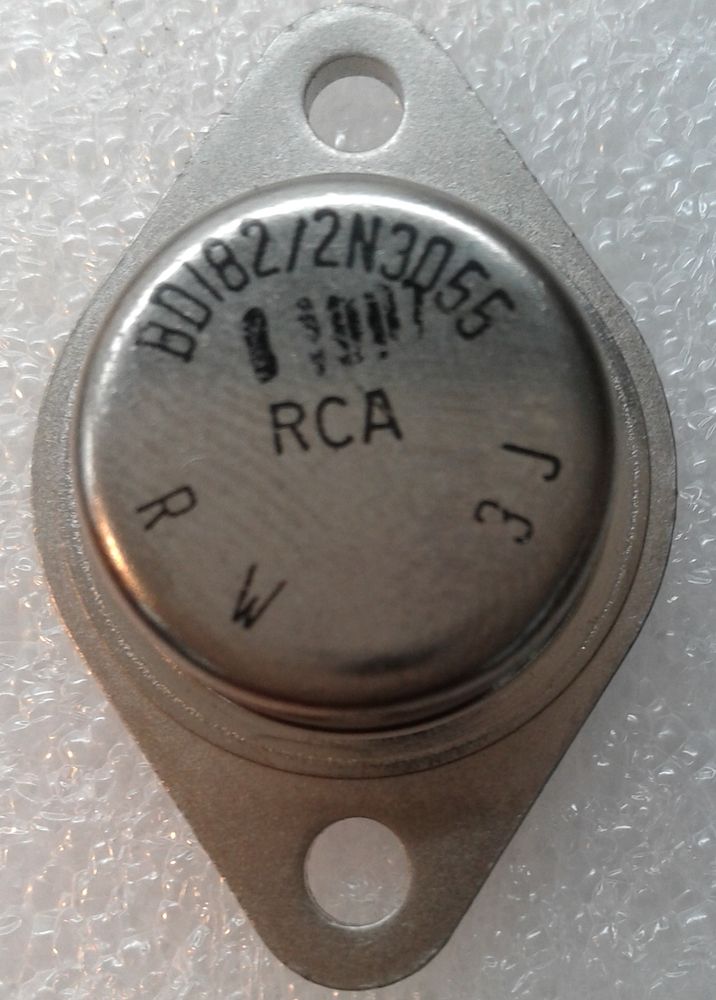

Tady máš na výběr zda chceš BDéčko nebo 2Nko

eleferner · #409 Příspěvek od **eleferner** » 14 led 2026, 13:24

zdenoeddie píše: Dakujem. Z toho mi vyplyva, ze pri nahrade za Ge/Schottky kde je ubytok cca 3x vacsi, moze pristroj ukazovat nepresne. No to teda nic moc.

Tohle jsem resil zhruba pred 10 lety, kdyz jsem hledal nahradu za kuproxidovy usmernovac v polskem UM-4:

https://www.ebastlirna.cz/modules.php?n ... c&p=808476

Zmeril jsem charakteristiky nekolika Ge diod a vybral tu nejpodobnejsi, vysledky tam jsou prilozene v jednom prispevku. Ale i tak jsem musel upravit jeden odpor, aby merak ukazoval spravne.

Habesan · #410 Příspěvek od **Habesan** » 15 led 2026, 19:40

Což takhle zkusit tu vrstvu oxidu měďného podomácku znovu vytvořit ???

samec · #411 Příspěvek od **samec** » 19 led 2026, 11:48

zdenoeddie píše:Dakujem. Z toho mi vyplyva, ze pri nahrade za Ge/Schottky kde je ubytok cca 3x vacsi, moze pristroj ukazovat nepresne. No to teda nic moc.

Daj tam LSK170. Ten nemá prahové napätie. Usmerňuje od nuly.

samec · #412 Příspěvek od **samec** » 19 led 2026, 12:17

Na čo sú MHB2504A, MHB2505A, MHB2506A a MHB2507A ?
Nikde v katalógoch som ich nenašiel.

ondraN · #413 Příspěvek od **ondraN** » 19 led 2026, 12:37

samec píše:
zdenoeddie píše:Dakujem. Z toho mi vyplyva, ze pri nahrade za Ge/Schottky kde je ubytok cca 3x vacsi, moze pristroj ukazovat nepresne. No to teda nic moc.
Daj tam LSK170. Ten nemá prahové napätie. Usmerňuje od nuly.

To s tím JFET jsi myslel jak? Díval jsem se do datasheetu a má Ugs 0.5V. Pokud ho zapojíš jako diodu, tak tam těch 0,5V budeš mít stejně, ne?

samec · #414 Příspěvek od **samec** » 19 led 2026, 12:57

Zle si sa díval. Tých 0,5V nie je threshold, ale max. kladné napätie, ktoré môžeš na G priviesť.

ondraN · #415 Příspěvek od **ondraN** » 19 led 2026, 13:40

No vždyť jo. Pak se ta dioda začne otevírat. Nebo je tam na silikonu vytvořený PN přechod diody, který má nulové prahové napětí

samec · #416 Příspěvek od **samec** » 19 led 2026, 13:57

Už to tu na bastlirne bolo niekde rozoberné, ale neviem to nájsť. D sa spjí s G a takto to tvorí nelineárny prvok - diódu. Funguje to len v malom rozsahu napätí a má značný záverný prúd, čo však pri použití s analógovým meracím prístrojom ničomu nevadí. Len to znižuje účinnosť usmernenia, čo je možné dorovnať znížením predradeného odporu meracieho prístroja. Usmerňovače z unipolárnych tranzistorov sa bežne používajú na takzvaný energy harvesting.

ondraN · #417 Příspěvek od **ondraN** » 19 led 2026, 14:03

Aha. Tak to jsme měli na mysli každý něco jiného. Já jsem myslel spojení D-S. Tak se to používá jako třeba ochranná dioda s nízkým svodovým proudem. Není nad to, se pořádně vyžvejknout. Jak to má vic než dva vývody, dá se to zapojit na mnoho způsobů.

#418 Příspěvek od **forbidden** » 19 led 2026, 14:45

A kdo z vás zná dvouemitorový tranzistory. Spíná se báze proti kolektoru a tím se oba emitory propojí navzájem. Pro mě novinka.

#419 Příspěvek od **EKKAR** » 19 led 2026, 18:42

Víceemitorovej tranzistor je v principu každej vstup TTL logickýho hradla NAND ...

#420 Příspěvek od **Cust** » 19 led 2026, 20:38

samec píše:Daj tam LSK170. Ten nemá prahové napätie. Usmerňuje od nuly.

No zajímavé, nad tím jsem se musel zamyslet.

Pokud se spojí D a G, tak by to mělo fungovat. Získáme minimální leakage current, ale za cenu mizerného proudu v propustném stavu. Myslím, že už jsem to viděl v precizním zpětnovazebním detektoru maximální hodnoty. Asi mi to hned nedošlo, já jsem to realizoval BJT tranzistorem, kde jsem zapojil tuším je B a C. Tranzistor měl malý leakage current, tak to bylo lepší než klasická dioda.
