Stavím další spektrák

Zpráva

Davidus · #61 Příspěvek od **Davidus** » 25 čer 2019, 09:36

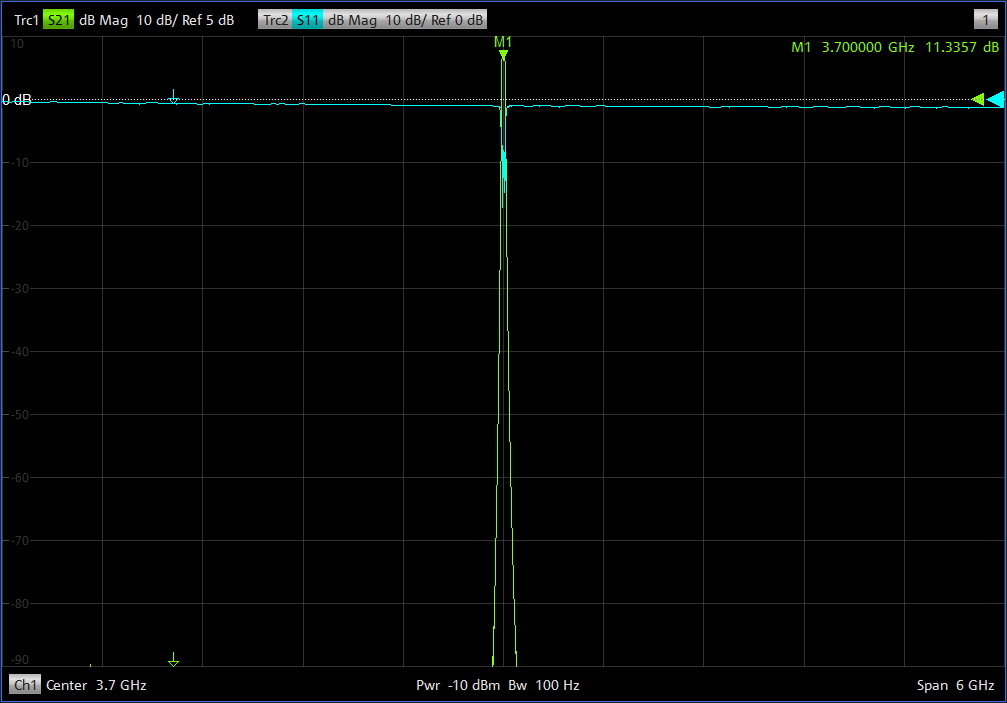

A takhle vypadá mezifrekvence, jen nevím co tam dělá ta malá čárka v levo dole, možná nějakej šum ve VNA?

danhard · #62 Příspěvek od **danhard** » 25 čer 2019, 10:59

Nezkoušel jsi jiný tvar té kapacitní části, třeba šestiúhelník ?

Davidus · #63 Příspěvek od **Davidus** » 25 čer 2019, 11:59

Pokud si vypočítáš Ututatisovy variace a zvážíš Asterixovu větu a Obelixovy aproximace zjistíš že by to způsobilo natažení celýho filtru úplně zbytečně. Navíc to nejsou tak úplně kondenzátory a cívky, ta mechanika je trošku jiná. :wink:

danhard · #64 Příspěvek od **danhard** » 25 čer 2019, 12:15

No právě, tam jde taky trochu o směr šíření.
Taky říkám kapacitní část, ne kondenzátor

Tohle se nepočítá, to se zkouší a pak se k tomu vymyslí teorie :lol:

Davidus · #65 Příspěvek od **Davidus** » 25 čer 2019, 12:23

No ona ta jak říkáš "kapacitní část" muže být v jednu chvíli dokonce jen odporová nebo induktivní. Záleží i na vedené lambda g,
Tady se už jakákoli analogie s cívkami a kondenzátory jaksi rozplývá. :lol:

Ale pro zjednodušení asi OK

danhard · #66 Příspěvek od **danhard** » 25 čer 2019, 12:30

Tak to asi každé vedení

Tam jde o to, jakou to má analogii k filtru z diskrétních prvků.
Na 500MHz se to ještě diskrétně běžně dělá, tam by to bylo moc veliké.
Ony ty diskrétní prvky mají také parazitní vlastnosti a mechanická délka filtru už je taky zajímavá.

Davidus · #67 Příspěvek od **Davidus** » 25 čer 2019, 12:50

i na 500MHz se běžně používají mikropásky ve formě organické struktury
teď mi na stole leží třeba 0500LP15A500
Řekl bych že je docela malý

danhard · #68 Příspěvek od **danhard** » 25 čer 2019, 14:12

A umíš to na vyrobit na koleně

Davidus · #69 Příspěvek od **Davidus** » 25 čer 2019, 16:03

Pokovovat nevodivé materiály umím, s keramickýma substrátama jsem dělal, hybridní obvody (stříbrná pasta, uhlíková i metaloxid ) to pujde

Davidus · #70 Příspěvek od **Davidus** » 28 čer 2019, 22:51

Připomínky že neumím dělat bordel se zamítají.

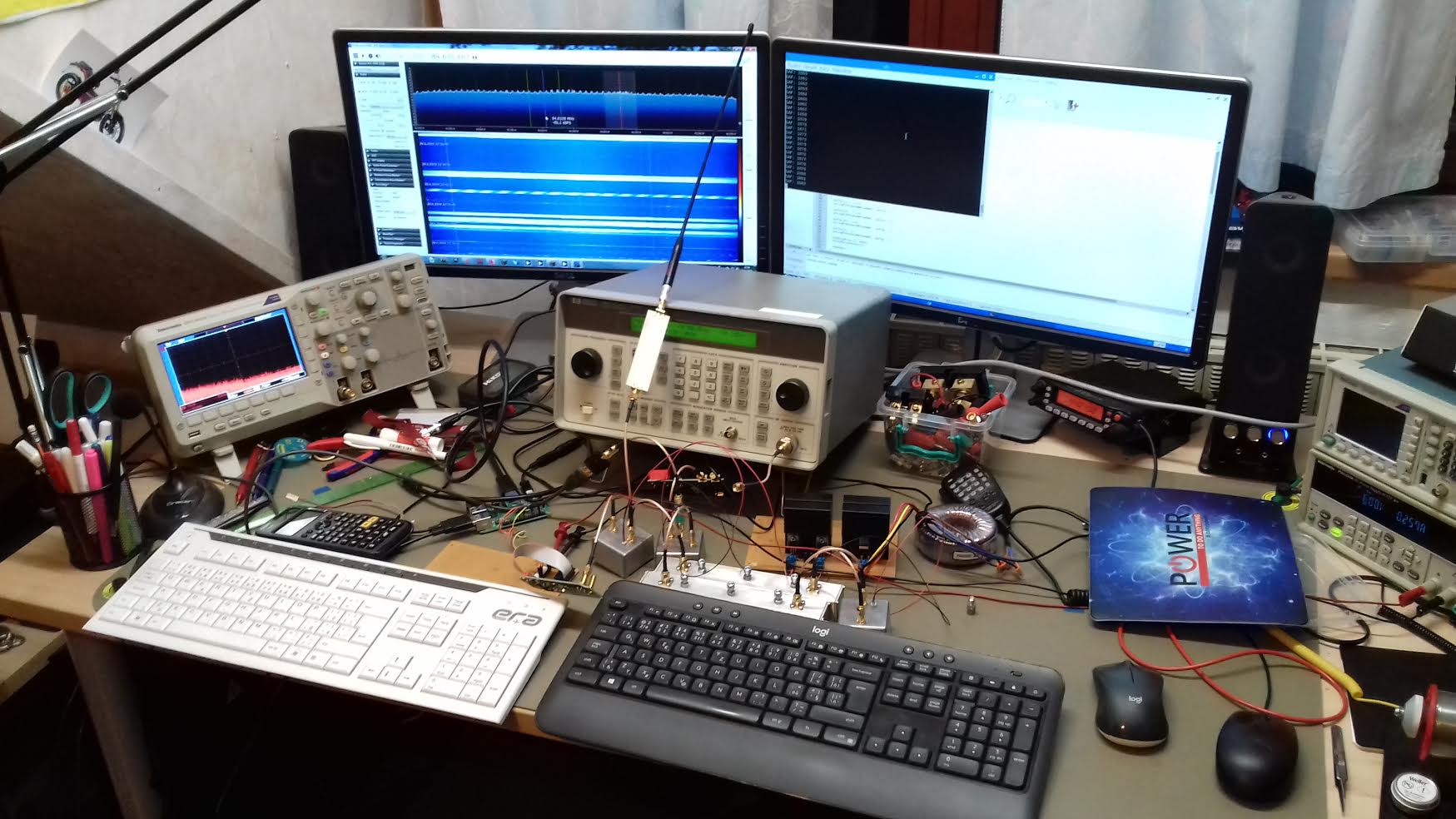

žijeme scanujeme od 0 do 3GHz, zdownconvertovaná mezifrekvence zatím připojená jen na SDR na 80MHz
v pásmech nad 900MHz už toho moc není, sem tam nějaký data, LTE nebo co, wifi tam kvoká

danhard · #71 Příspěvek od **danhard** » 29 čer 2019, 07:14

Ty 3,7GHz filtry moc miniaturizovaný nemáš

Na čem mícháš, co máš první oscilátor ?

Davidus · #72 Příspěvek od **Davidus** » 29 čer 2019, 07:29

Až najdeš materiál, který bude mít lepší vlastnosti pro tento účel jak vzduch rád na něj vytvořím mikropáskový interdigital :lol:

(vakuum není materiál a vývěvou to fakt vysávat nebudu)
Lokálních oscilátorů mám několik, zatím nevím který vyberu

smšovače jsou MMIC + vojenský kruhový dvojitě vyvážený

danhard · #73 Příspěvek od **danhard** » 29 čer 2019, 17:45

Tak on se ten filtr přes 3G do spektráku podélně vejde, mám takovej dojem, že u jedný hračky to nemá ani čela

GIE3030 se to jmenuje.

Jen by mě zajímalo, co tam máš za rezonátory, vypadá to jako ocelový zinkovaný šrouby ?

Davidus · #74 Příspěvek od **Davidus** » 29 čer 2019, 18:37

Ne ty šrouby shora jsou jen na doladění, vevnitř jsou leštěné mosazné rezonátory přišroubované ke spodku jeklu

danhard · #75 Příspěvek od **danhard** » 29 čer 2019, 19:08

Nehodil by se na to nějaký vlnovod ?
