Diametral SBL 530.1A

[hajeklubos]

Nemá prosím někdo z Vás schema na tuto mikropájku. Návod by se také hodil. Trochu jsem to podcenil a teď nevím jestli 3 LED diody blikají tak jak mají. Pájka chodila, tak jsem to neřešil. Čuju problém. Zelená se neobjevuje. Hrot topí normálně.(alespoň to tak vypadá) Při přehození konektoru do konektoru" noc", všechno zhasne. (toto jsem nikdy nezkoušel jak to reaguje) Třeba taky něco dělam blbě.

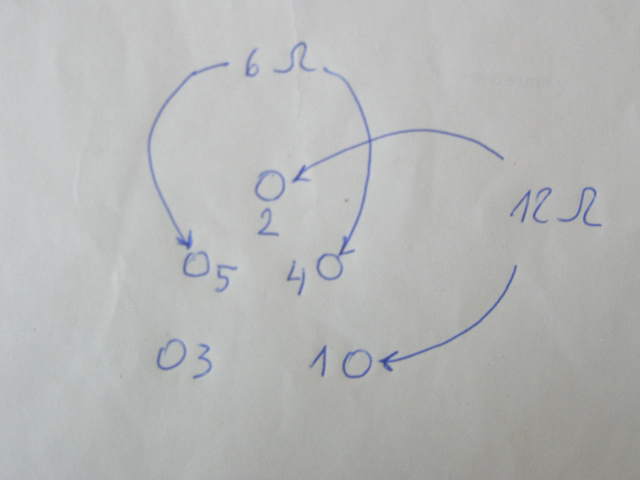

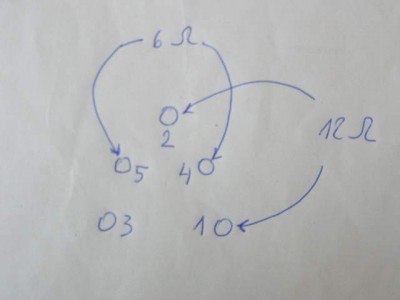

Rudá= topí, Zlutá= přetopíno. Na náčrtku jsou hodnoty, které jsem naměřil na konektoru studené ručky. Jsou OK?? Pájku jsem zatím neopravoval.
Dík za info Luboš

[Hydrawerk]

https://diametral.cz/wp-content/uploads ... ressed.pdf
Návod máš tadyhle.

[Hydrawerk]

Do konektoru s měsíčkem "noc" se má strkat vypínací automatika. Né pájecí ručka. Kdoví, co se může stát.
Zelená LED má svítit jenom, když je to ve standby. Viz návod. Celá ta páječka je divná. 35W je málo!! Proč se to vyrábí? A kdo to kupuje? Vnitřní konstrukce je taková typická diametrálovská.

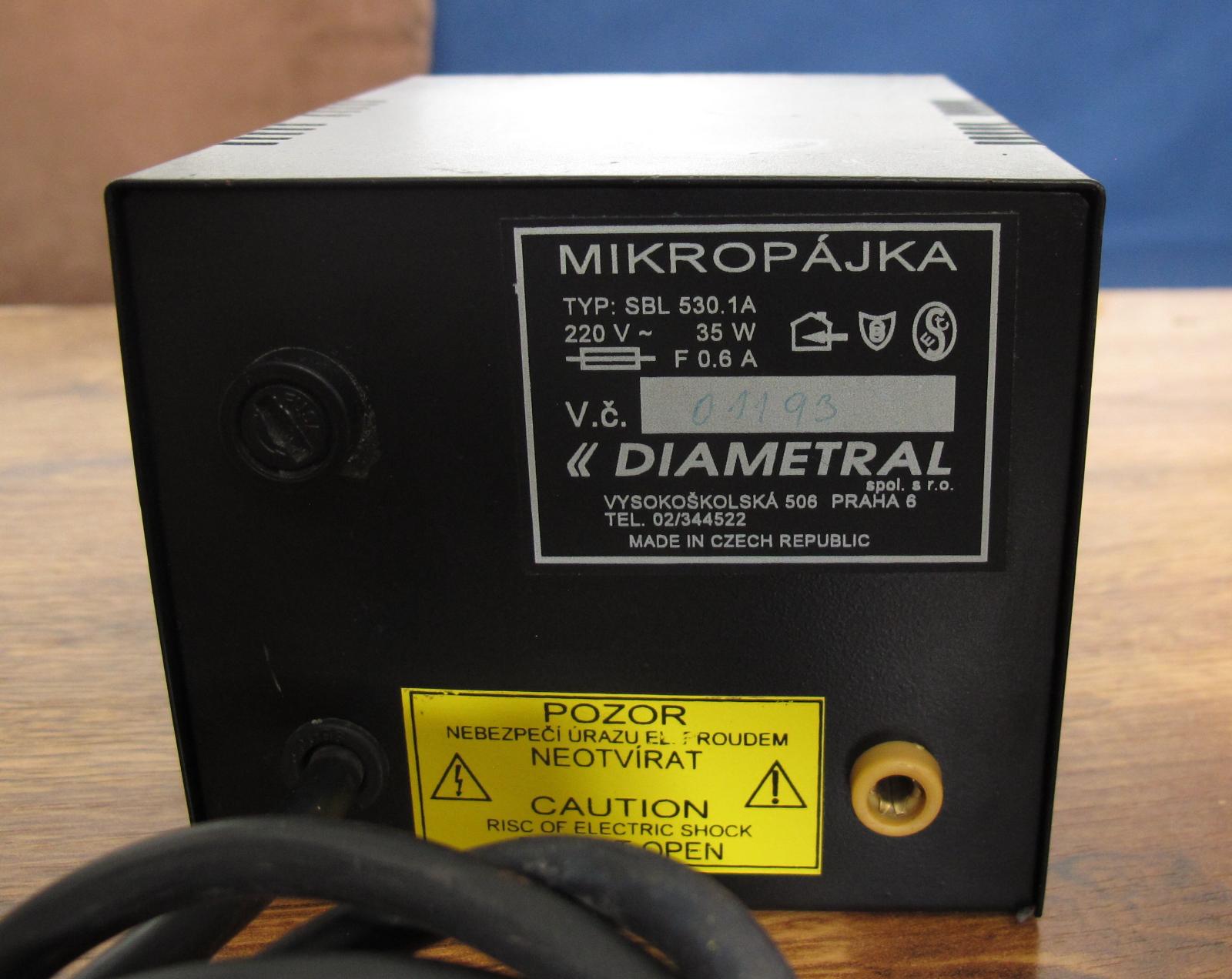

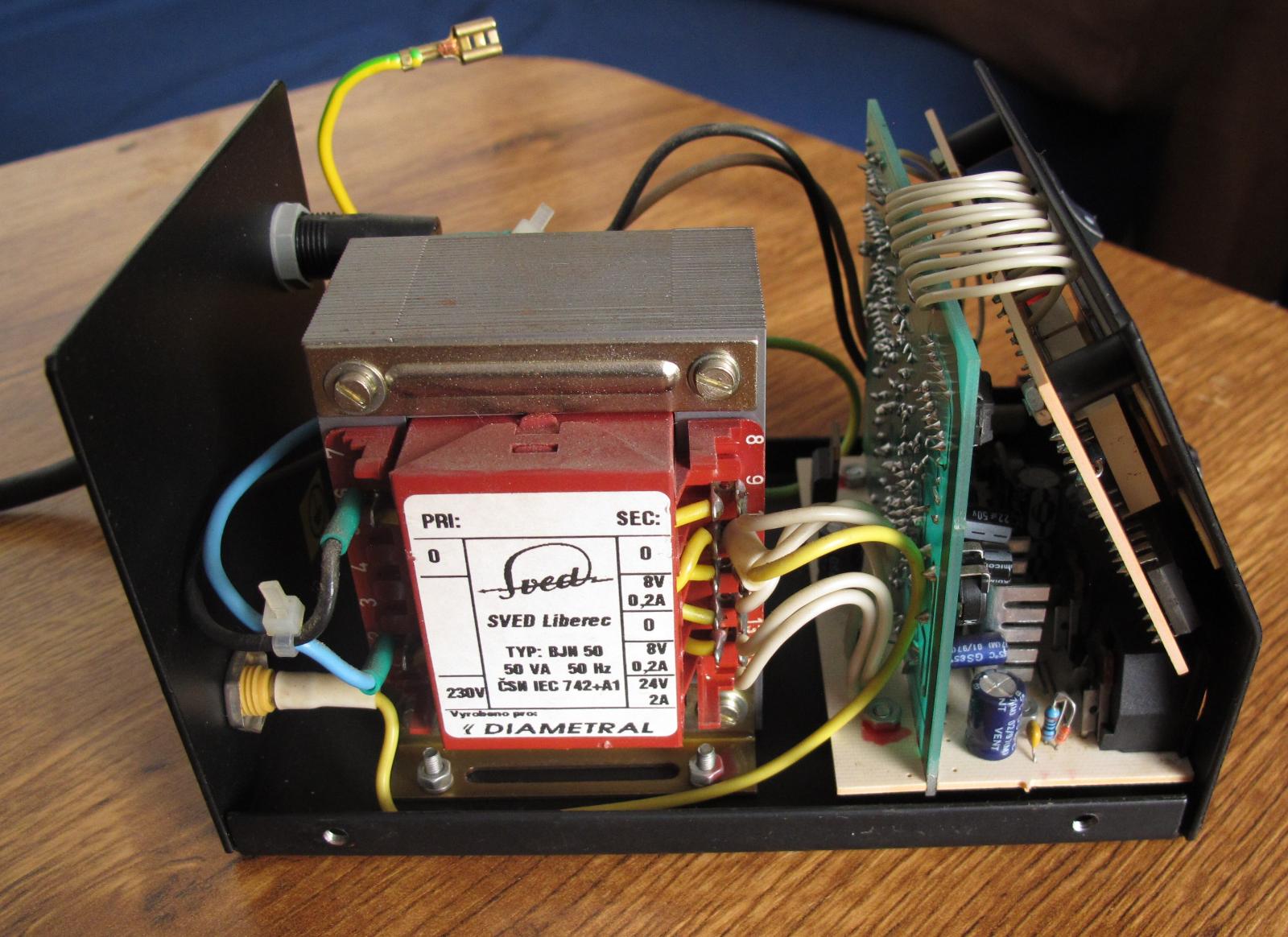

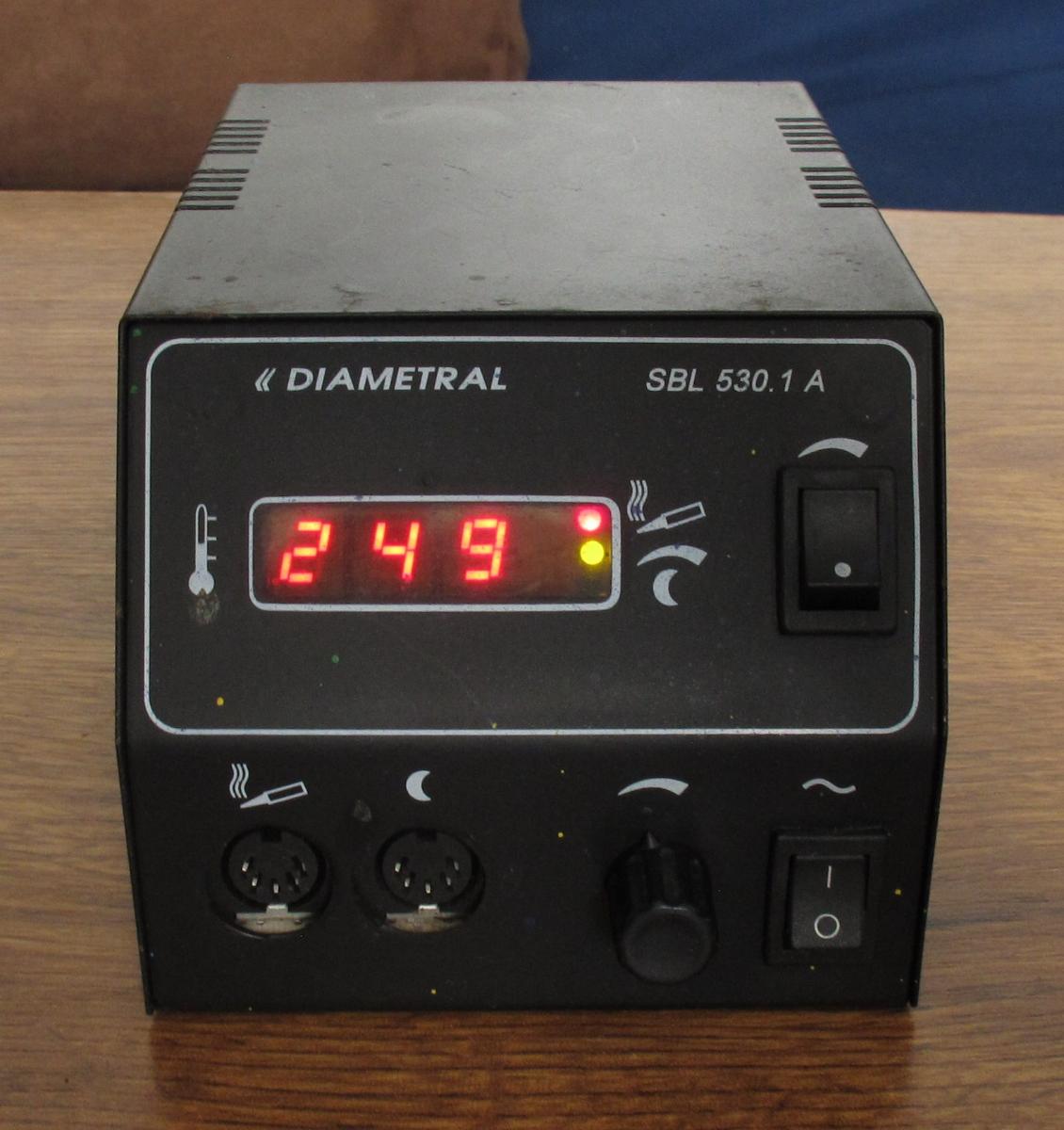

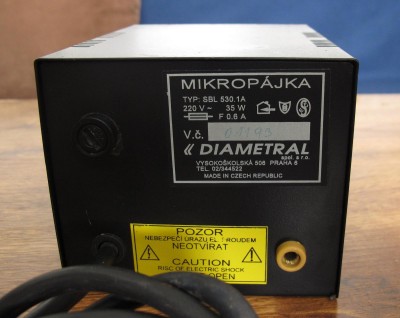

EDIT: Fotky jsem stáhnul na Aukru.

[hajeklubos]

Dík za návod. Nějak se mi nedařilo ho najít ani doma ani na internetu. Tuto mikropájku mám mnoho let a používám ji jenom na opravdu malé věcí. Tak nějak mi zůstala a svoji práci odvede. Podle návodu to vypadá, že vše zatím pracuje jak má. Ta zelená ledka mě rozhodila. Návod si uložím. Škoda, že zatím není schema, to opravu případné poruchy usnadní. Třeba na to vůbec nedojde.
Luboš

[jodaps]

Na.
https://tinyurl.com/2s3hs8am

[Hydrawerk]

Na.
https://tinyurl.com/2s3hs8am

To schéma z Amára 1/2000 moc nevypadá jako páječka od Diametralu.

[jodaps]

Nojo čeeče, není. Nevím proč jsem to měl ve složce SBL530, tak jsem to sem bez rozmýšlení prsk.
Dík za upozornění a omluva "hajeklubos".
