čím rozdělit SCART

Zpráva

marshal · #1 Příspěvek od **marshal** » 01 bře 2023, 19:22

zdravím, potřebuji jeden výstup scart z videa rozdělit do dvou TV. Hledám různé rozdvojky ale pod názvem rozdvojka se vyklube slučovač, anebo neumím hledat.
Uvažuji propojit dva konektory natvrdo ale nevím co to udělá, taky které piny by přicházely v úvahu.
Nemáte radu ? Jde to vůbec ?
děkuji

#2 Příspěvek od **rnbw** » 01 bře 2023, 19:29

Potebujes nejaky rozdelovac (splitter) kompozitneho videa. Pinout SCART konektora snad zvladnes na webe najst.

Cowley · #3 Příspěvek od **Cowley** » 01 bře 2023, 19:31

toto ?

marshal · #4 Příspěvek od **marshal** » 01 bře 2023, 19:34

to by možná šlo, děkuji
edit: už jsem to objednal, uvidím..
a dík

Cowley · #5 Příspěvek od **Cowley** » 01 bře 2023, 19:37

nebo od Conradu
a nebo i toto mám odzkoušené s externím zdrojem.
Je v tom zdroj referenčního napětí 10V, pár kondenzátorů 47uF, dva tranzistory a dva 75ohm rezistory.

Podobné řešení vyšlo v Amáru jako "rozbočovač Audio/Video" na tuším 4 místa.

Cowley · #6 Příspěvek od **Cowley** » 01 bře 2023, 19:51

Možná toto vlákno?

Celeron · #7 Příspěvek od **Celeron** » 01 bře 2023, 22:03

Cowley píše:toto ?

Nebrat, je to pasivní. Rozhodí se úrovně, zhorší kontrast a stabilita obrazu. U pasívů čím víc výstupů, tím horší.

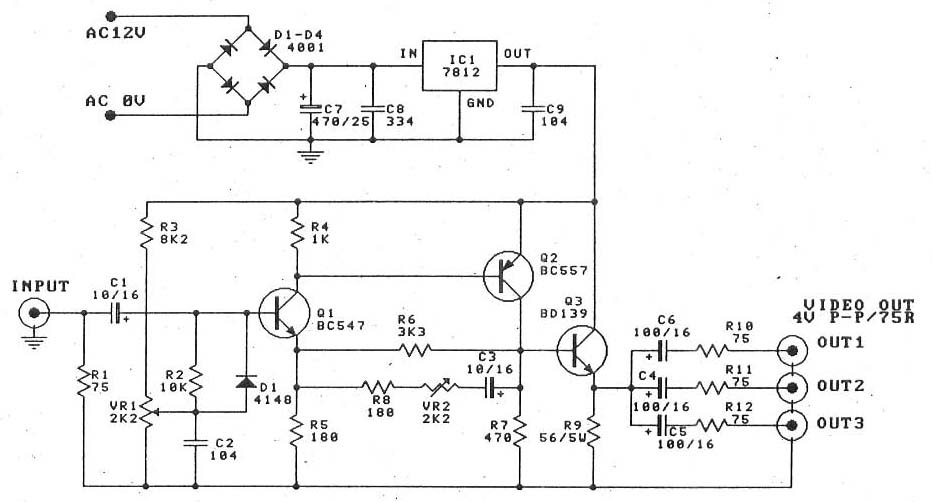

Zvuk se přes odpory rozbočit dá, ale obraz potřebuje vstupní signál rozhodit na emitorový sledovače s odporem 75R a to pro pro každej výstupní kanál jeden. Funguje i to co je na obr.

#8 Příspěvek od **ZdenekHQ** » 02 bře 2023, 12:34

Tak aktivní rozbočovač je vždycky lepší, znám to i ve variantách samostatný emitorový sledovač pro každý výstup, malý odpor v emitoru PNP atd.

Ale někdy si s tím AGC u připojených zařízení poradí i pasivně. Ono to mimochodem docela "žere" na to, co to dělá.

#9 Příspěvek od **Hill** » 02 bře 2023, 13:09

Taky vzhledem k celkem stabilní amplitudě a víceméně známému průběhu signálu je zbytečné to napájet napětím 12 V, když 6 V to zvládne zrovna tak.

PotPalo · #10 Příspěvek od **PotPalo** » 02 bře 2023, 14:51

Tú pasívnu srandu na rozbočenie SCART mám. Keď je tam zapojený jeden TV, je to v pohode. Akonáhle som chcel napojiť dva naraz, obraz bol tmavší. Tých 75 Ohm voči zemi (čo má na vstupe každý TV) naviac na video signále už urobí svoje. Na videosignál jedine aktívna rozbočka.

xsc · #11 Příspěvek od **xsc** » 02 bře 2023, 14:58

U scartů holt smůla. U monitorů s BNC vstupem bývala možnost ten zakončovák vypnout. Pak se to dalo zapojit do řetězu a zakončit až na posledním.

xsc · #12 Příspěvek od **xsc** » 02 bře 2023, 15:01

Hill píše:Taky vzhledem k celkem stabilní amplitudě a víceméně známému průběhu signálu je zbytečné to napájet napětím 12 V, když 6 V to zvládne zrovna tak.

Já u toho zapojení vidím 4V pp. Takže to není jen běžný aktivní rozbočovač, ale umožňuje i větší zisk. To už by z 6V bylo na hraně.

#13 Příspěvek od **ZdenekHQ** » 02 bře 2023, 15:07

4Vpp není normální úroveň videosignálu.

xsc · #14 Příspěvek od **xsc** » 02 bře 2023, 15:08

Není, ale ten rozbočovač má tak nastavitelný zisk.

#15 Příspěvek od **ZdenekHQ** » 02 bře 2023, 15:21

Tak na emitoru toho BD by měly být 2Vpp, aby při korektním zakončení byla úroveň 1Vpp. Však ten trimr tam není zbytečně.
