Předzesilovač jakýsi ? VYŘEŠENO

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 28 bře 2023, 14:46

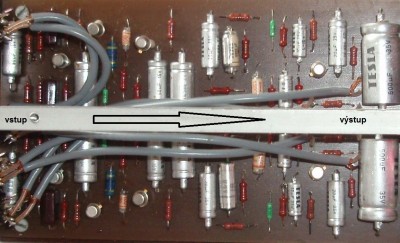

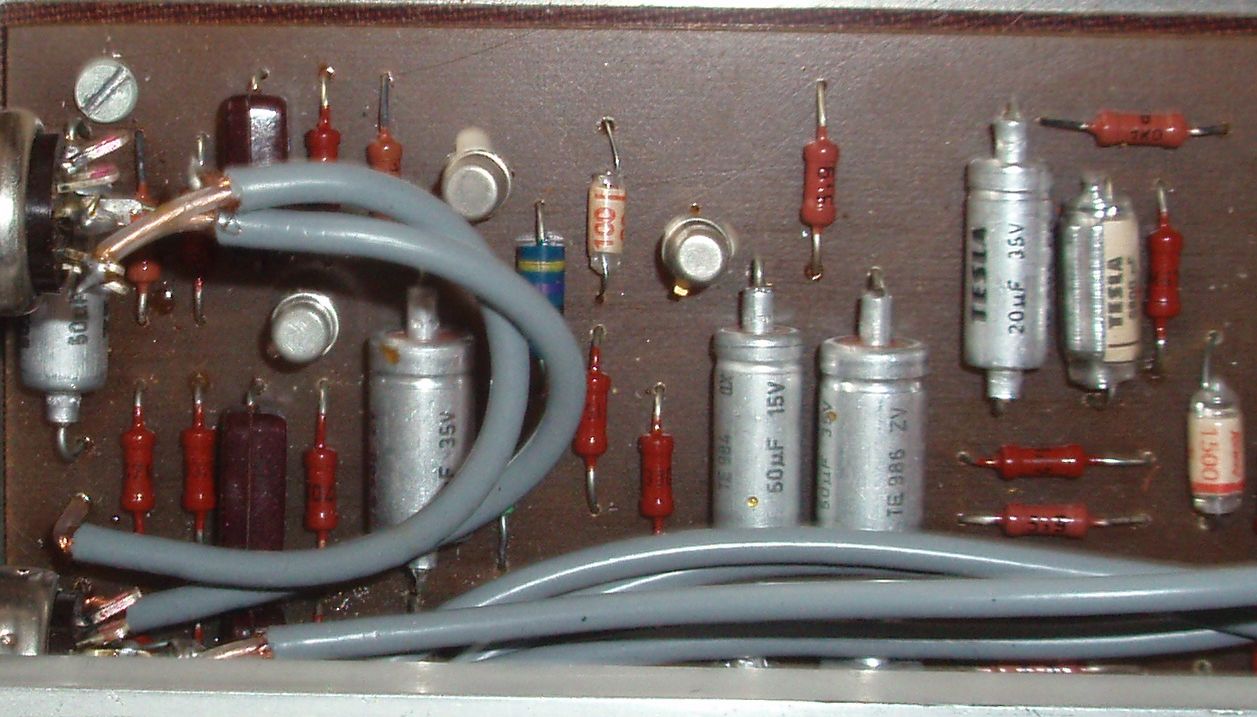

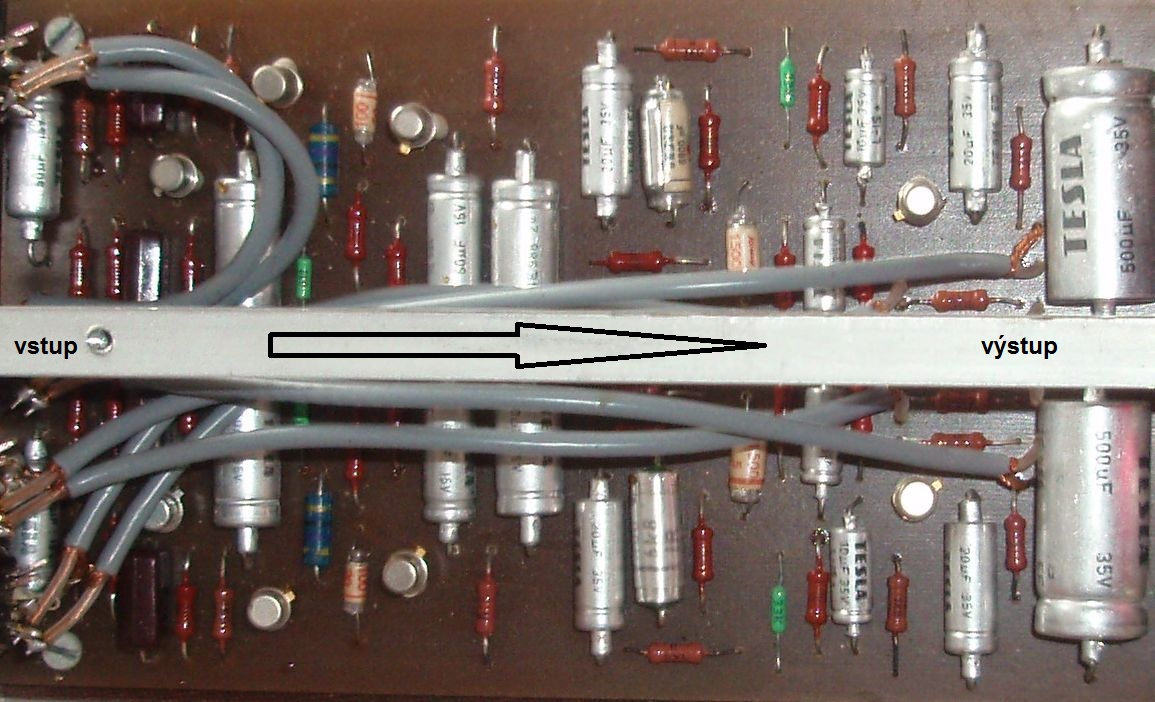

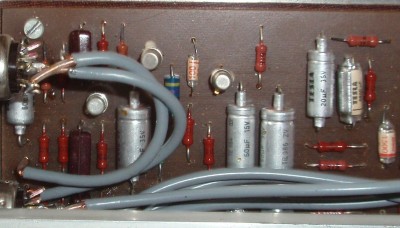

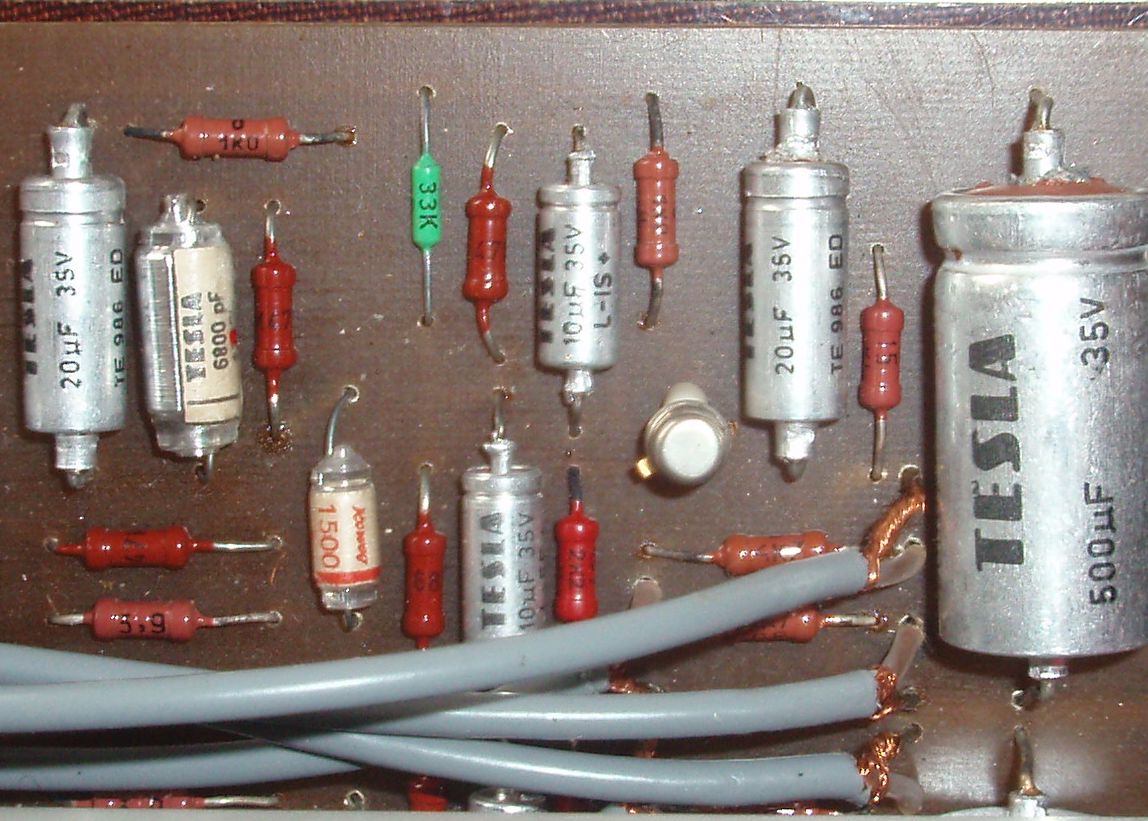

Někde jsem získal jakousi konstrukci a než to začnu malovat, abych zjistil co to je tak se zeptám tady. Vše je na fotkách, připadne mi to jako RIAA s pasivními korekcemi, jinak tedy nevím, k čemu by tam byly ty dva kondenzátory 6,8nF a 1,5nF? Netuší někdo - 4 tranzistory, pasivní korekce...Hnědé kostičky na začátku mají hodnotu 100pF.

Yarda1 · #2 Příspěvek od **Yarda1** » 28 bře 2023, 14:51

Není na plošném spoji nějaké označení?

jardafiala · #3 Příspěvek od **jardafiala** » 28 bře 2023, 14:58

Ještě jsem to nekuchal ale při pohledu dospod kam je vidět tam nic není.
EDIT kouknul jsem, nic tam není ale vypadá to jako třítranzistorový zesilovač z AZS222 s přidaným tranzistorem na konci pro tři výstupy.

#4 Příspěvek od **EKKAR** » 28 bře 2023, 15:34

AZG-983?

jardafiala · #5 Příspěvek od **jardafiala** » 28 bře 2023, 15:47

EKKAR - trefa (téměř) do černého, dík. Bude to nějaká modifikace s (jak jsem psal EDIT mezitím než jsi dal příspěvek) přidaným tranzistorem a rozdělením signálu do tří (nevimkčemu) výstupů.

Kremik · #6 Příspěvek od **Kremik** » 28 bře 2023, 16:40

RIAA by nikdo nerozbočoval do tří výstupů, přece. Asi to bude něco jiného. Nebo leda něco z mixu...

jardafiala · #7 Příspěvek od **jardafiala** » 28 bře 2023, 16:56

Jo co by kdo dělal nebo nedělal...Podle toho co je vidět ze strany spojů je to AZG, až budu mít volno na stole tak to projedu generátorem ale víceméně nemám pochybnosti, dám vědět. Třeba to někdo měl postupně na
1 - do zesilovače na poslouchání
2 - na nahrávání do MGF
3 - na nic
fakt že dva bych chápal, tři asi z plezíru?

#8 Příspěvek od **Cust** » 28 bře 2023, 17:14

sluchátka?

jardafiala · #9 Příspěvek od **jardafiala** » 28 bře 2023, 17:22

možná....

#10 Příspěvek od **EKKAR** » 28 bře 2023, 17:27

jardafiala píše:EKKAR - trefa (téměř) do černého, dík. Bude to nějaká modifikace s (jak jsem psal EDIT mezitím než jsi dal příspěvek) přidaným tranzistorem a rozdělením signálu do tří (nevimkčemu) výstupů.

Může to bejt z nějaký rozhlasový ústředny, tam bylo víc výstupů na víc sektorů. Jinak to nebylo nic těžkýho ho identifikovat, je to dost zřetelně tovární výroba - a pokud RIAA, tak jsou 2 možnosti, buď AZG 982 - a ten byl s bambusákama, takže pokud tam jsou šutry, musí to bejt AZG 983 respektive nějakej jeho klon. Následující generace AZG 984 už se prakticky nestihnula rozšířit - sice ho v Litovli začali koncem 80. let sériově vyrábět, ale na našem trhu jsem ho nikdy neviděl ...

jardafiala · #11 Příspěvek od **jardafiala** » 28 bře 2023, 17:45

Je to udělané hezky ale tovární výroba to nejspíš nebude, jsou tam křemíky takže je to 983 jak už popsáno. Na amaterskou výrobu soudím podle různých detailů mechanického provedení a tipuju že by deska měla označení (už jsem myslím zmínil že chybí).
EDIT - jeden detail je usvědčující, DIN konektory jsou přišroubovány mosaznými šroubky, kdyby to bylo profi tak je to nýtované, níže zmíněný výběr součástek a pájení kablíků to potvrzují, šroubky krytu jsou taky mosazné se zapuštěnou hlavou. Též usazení pl.spoje - nožky šroubované zespodu drží zároveň uvnitř pertinax 5mm, do něj jsou shora vyříznuty 3mm závity a šroubky připevněn plošný spoj. A níže zmíněných kondíků jsem si nevšiml.....

Crifodo · #12 Příspěvek od **Crifodo** » 30 bře 2023, 09:26

Taky si tipuju, že fabrická výroba to není, provedení kablíkových propojek je takové domácí. Taky směs TR191 + zastříknutých + MLT svědčí spíš o osazování z nakřečkovaných zásob, rovněž nestejné typy svitkových kondů v jednom a druhém kanálu. Což v tomto případě ale stejně úplně jedno.
