Galvanický oddělovač pro satelitní rozvody

Zpráva

kynolog07 · #1 Příspěvek od **kynolog07** » 08 dub 2023, 11:14

Narazil jsem na toto: "galvanický oddělovač pro satelitní rozvody".
Vůbec si neumím představit, jak toho dosáhli. Ví někdo, jak to "zbastlili"?

#2 Příspěvek od **Hill** » 08 dub 2023, 11:17

Kde? Ukaž!

#3 Příspěvek od **mi-ro** » 08 dub 2023, 11:23

Taky nechápu jak lze galvanicky oddělit ss napájení.

kynolog07 · #4 Příspěvek od **kynolog07** » 08 dub 2023, 11:44

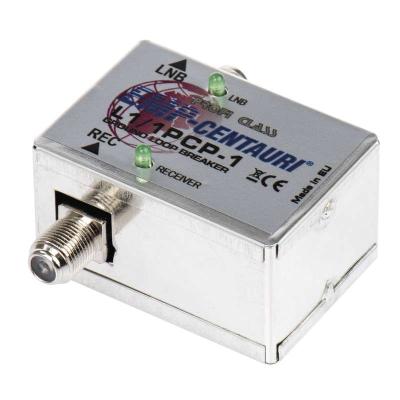

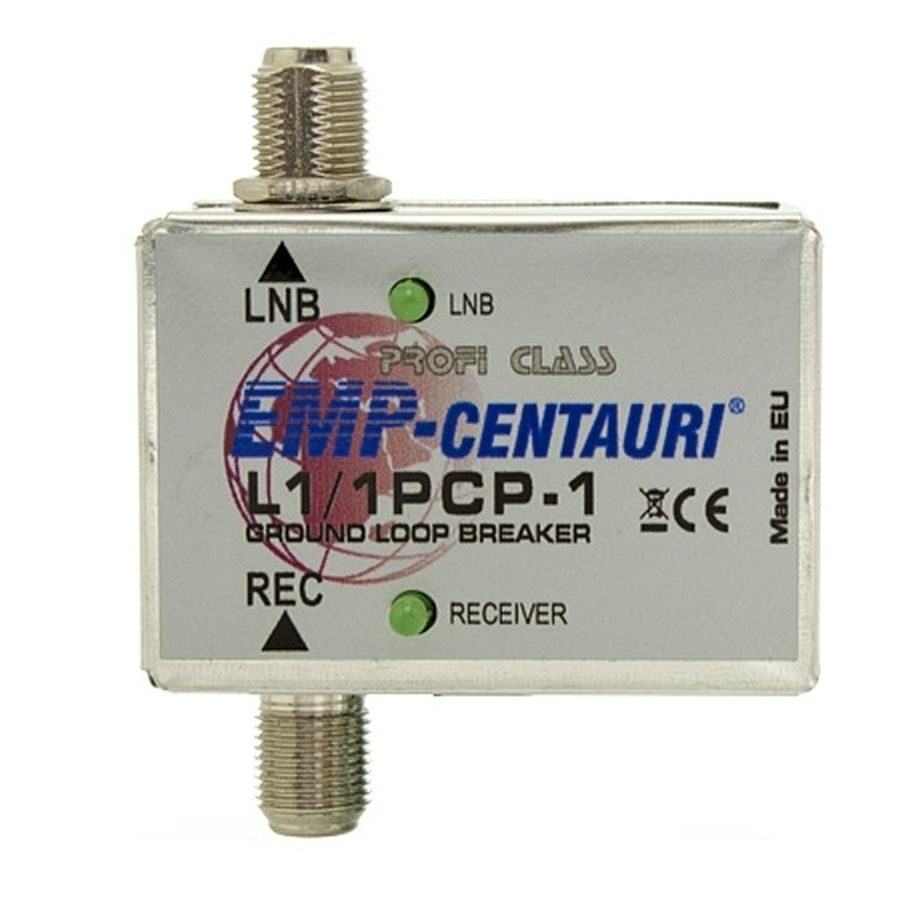

Je to tento: Galvanický oddělovač F-SAT L1/1PCP-1 (47-2300 MHz)
Doufám, že se nebude jednat o reklamu.

Tak nějak by ten odkaz měl vypadat. Ale, protože ušetří hledání všem, kdo k tomu mají, co říci, za reklamu se nepovažuje.
Hill

kynolog07 · #5 Příspěvek od **kynolog07** » 08 dub 2023, 12:06

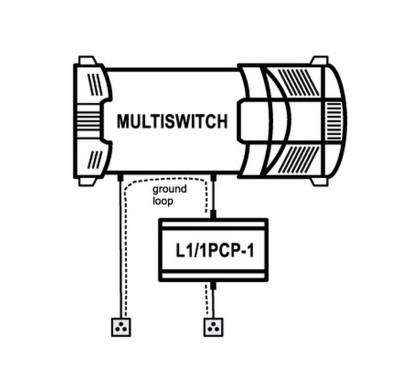

Teď jsem našel: "Určeno výhradně ve spojení s multiswitchy ( mají vlastní napájení LNB) MS rozvádí SAT signál do více míst čímž vzniká možnost rozdílných potenciál “zemí”.

#6 Příspěvek od **Hill** » 08 dub 2023, 12:25

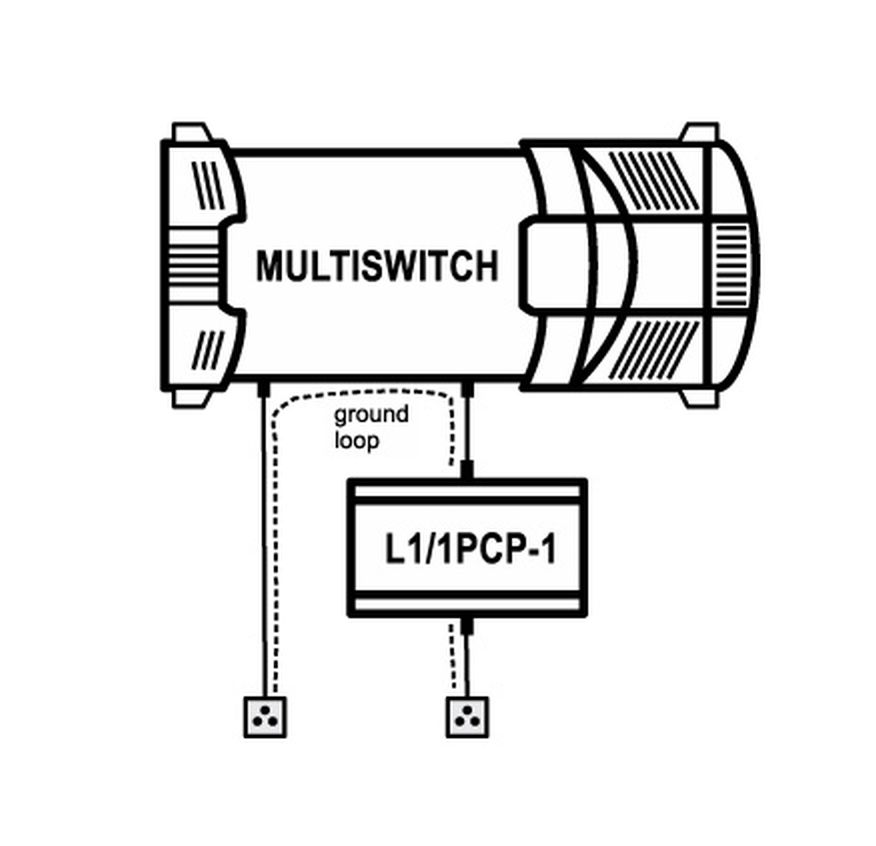

Samozřejmě: jestli někde v paneláku je jeden společný satelitní přijímač s rozvodem do bytů, může tam vzniknout zemní smyčka, v níž účastnickou šňůrou i rozvodem signálu po připojení koncového zařízení na účastnickou zásuvku tečou značné vyrovnávací proudy mezi rozdílnými potenciály země, samozřejmě, kdekoli je kostra koncového zařízení spojená se zemí nějakou jinou cestou.
Je to tedy potřeba jen tam, kde je některé z koncových zařízení připojené na síť třížilovou šňůrou. Jestli mají všechny komponenty dvojitou izolaci, je ten oddělovač zbytečný.

#7 Příspěvek od **ok1hga** » 08 dub 2023, 12:26

zajímavé . . .

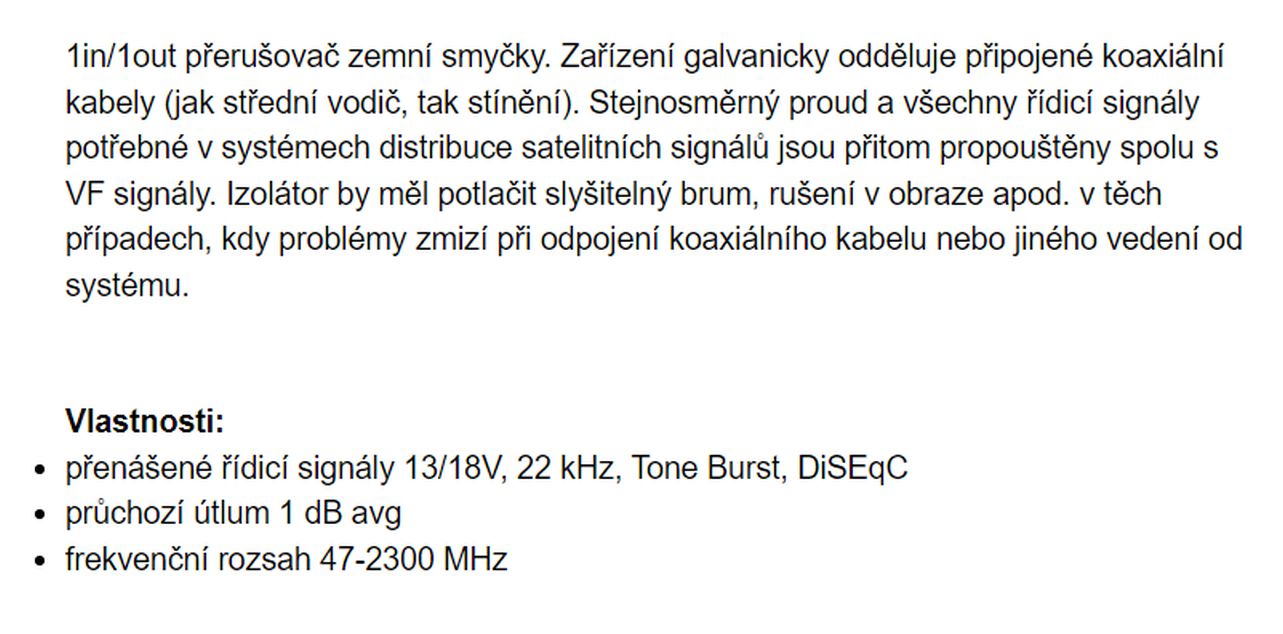

Vlastnosti:
přenášené řídicí signály 13/18V, 22 kHz, Tone Burst, DiSEqC
průchozí útlum 1 dB avg
frekvenční rozsah 47-2300 MHz

. . . co všechno je asi uvnitř ?

#8 Příspěvek od **mi-ro** » 08 dub 2023, 14:19

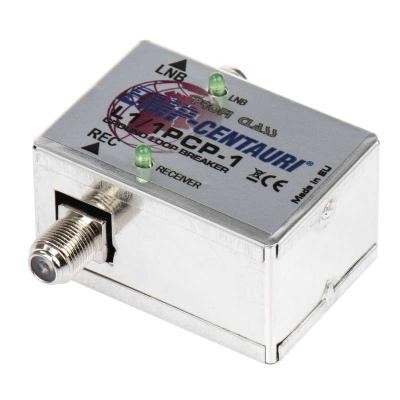

Ta krabička je z plastu? Nebo je to spodní F-ko přišroubovaný přes izolační podložky?

Valdano · #9 Příspěvek od **Valdano** » 08 dub 2023, 14:55

mi-ro píše:Ta krabička je z plastu? Nebo je to spodní F-ko přišroubovaný přes izolační podložky?

To vypadá spíš na plechovou krabičku s nálepkou podobně jako jsou různé anténní zesilovače apod.

#10 Příspěvek od **Cust** » 08 dub 2023, 15:20

Že by dc/dc bez zpětné vazby? Používám to běžně, abych oddělil zemně v technologii, kde je třeba 40 měřicích bodů. Vše napájené z jednoho zdroje a zároveň vše galvanicky oddělené...

kynolog07 · #11 Příspěvek od **kynolog07** » 08 dub 2023, 15:21

No, jestli je z plechu, tak to mě pos....Ale zase, za tý prachy.

kynolog07 · #12 Příspěvek od **kynolog07** » 08 dub 2023, 15:27

Myslím, že Cust na to kápl. Je to víc než pravděpodobné. A co tak nějaký schémátko by nebylo?

#13 Příspěvek od **Cust** » 08 dub 2023, 16:05

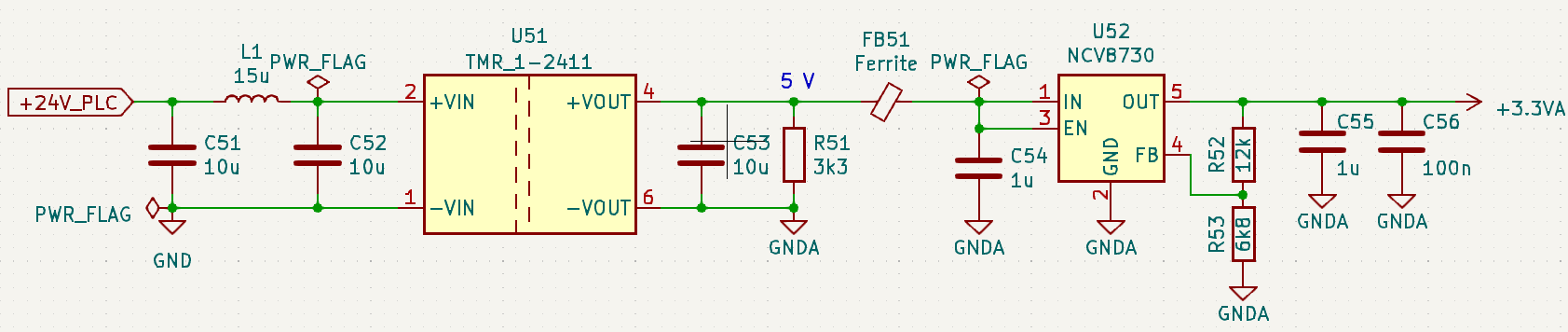

Hybridních součástek - izolovaných DC/DC je hodně, některé musí být zatížené (jinak ujedou z datasheetu), tento konkrétní tuším jede i s nulovou zátěží...

HF_Tech · #14 Příspěvek od **HF_Tech** » 08 dub 2023, 17:48

Samozřejmě že je krabička kovová

#15 Příspěvek od **mi-ro** » 08 dub 2023, 19:53

Aha, takovej malej, podstatnej detail.
