ARS 9204 - výhybka - schéma

[doga]

Ahoj,
získal jsem německé reprobedny Andicom AL9204 ale jsou to normální ARS 9204 a to ještě bez výhybek, pouze kondík před výškáčem.
Dokoupil jsem výhybky pro ARS 9204 ale nesedí mi se schématem na repromanii http://www.repromania.net/tesla/tesla-reprosoustavy-ars-9204/tesla-reprosoustavy-ars-9204.php, součástky sedí. Schéma je navíc na hranici čitelnosti.
U repro vydlice je kolík + a ploška -?
Tečka u měničů je +?
Nemáte někdo lepší schéma?
Dík za pomoc

[Hubert_79]

Se schématem neporadím. Ale u konektoru na repro (máš na mysli asi DIN) je kolíček plus a to ploché je mínus. U repro Tesla (asi i u jiných) červená tečka poblíž konektoru značí plus.

[patrikvarga]

Nemáte někdo lepší schéma?

https://elektrotanya.com/tesla_ars-9204 ... ad.html#dl

[ok1hga]

U repro Tesla (asi i u jiných) červená tečka poblíž konektoru značí plus.

taky né vždycky . . .
je dobré si to u basáků odzkoušet baterií cca 3V . . .
když jde membrána ven, plus od baterie ukazuje na plusový kontakt(konektor)

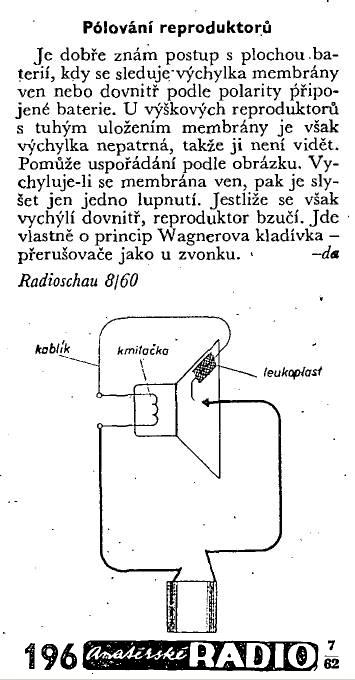

u středových a výškových repráků, kde není vidět výchylka, je potřeba použít postup v příloze . . .
a není potřeba ničit membránu leukoplastí, stačí ten jeden drát o membránu opřít a druhý k němu přikládat . . .
. . . když jde ven, lupne jednou a když jde dovnitř, bzučí to (obvod se přerušuje) . . .

[Spiral]

Tečka u měničů je +?

Zajímavý přehled repro Tesla zde:
https://tesla-archiv.estranky.sk/clanky ... ory-tesla/

Fotky tvé reprobedny Andicom AL9204 vítány!

[doga]

Děkuji za schéma a rady, tu tečku u měniče jsem myslel ve schématu.
Takže tečka u měniče ve schématu je +?

[jezevec]

U repra není plus a mínus, jen je potřeba dodržet aby membrána u všech šla jedním směrem. To zajistíš právě tím, že připojíš repra tou tečkou na společný přívod.

[doga]

A polarita elitů?

[jezevec]

Nedávají se tam klasické elyty, ale svitkové kondenzátory, popř. bipolární elyty.
Uvědom si, že na reproduktor nejde stejnosměrný signál, ale střídavý.

[vlastoTN]

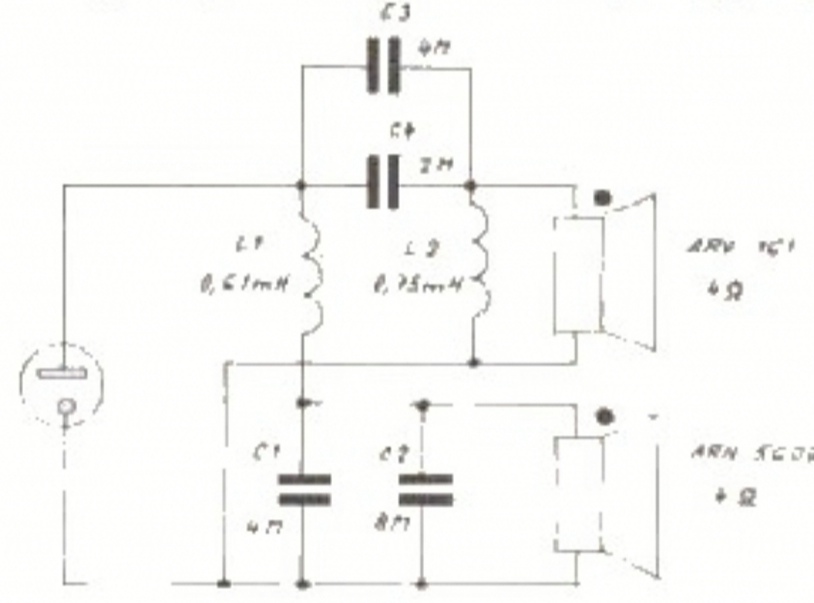

V tejto schéme je vidieť (v ľavo) aj tá reprovidlica(ako je zapojená)

[Hifista]

Tečka u vývodu repro nemusí být pravdou, protože Tesla VM nám udělala menší šarádu, protože v průběhu výroby se změnila norma v označování vývodů repro. Zhruba by se dalo říci, že stejné repro z pozdější výroby s černou barvou koše je pólováno opačně než repra z dřívější výroby s barvou koše šedivou, anebo modrou. Nejlepší je nějakou metodou si před instalací ověřit skutečnou polaritu daného reproduktoru.

[ransom]

Takže:
Obecně se u reproduktorů značí polarita +/-. Pokud na přívod připojíš malé ss napětí (tužkovou baterii), plus napětí na plus repráku, membrána se vychýlí ven.

Tesla roky používala naprosto zmatečné značení. Až v 80. letech to sjednotila. Tečka někdy byla u kladného a jindy u záporného kontaktu, a to dokonce i u repráků ze stejného období. U modrých ARV161 byla zpravidla ještě na minusu, u ARN5604 na plusu. Je ale nezbytné to oveřit. I u výšky je výchylka vidět, pokud se podíváš pod úhlem z boku.

Výhybka u ARS9204 je navržená tak, že reproduktory jsou proti sobě přepólované. (Doufám, že mě paměť neklame.)

Zapojení na vidlici je lhostejné, ale u páru beden musí být stejné u obou.

[samec]

https://elektrotanya.com/tesla_ars-9204 ... ad.html#dl

fuj, to je hnusný sken

[doga]

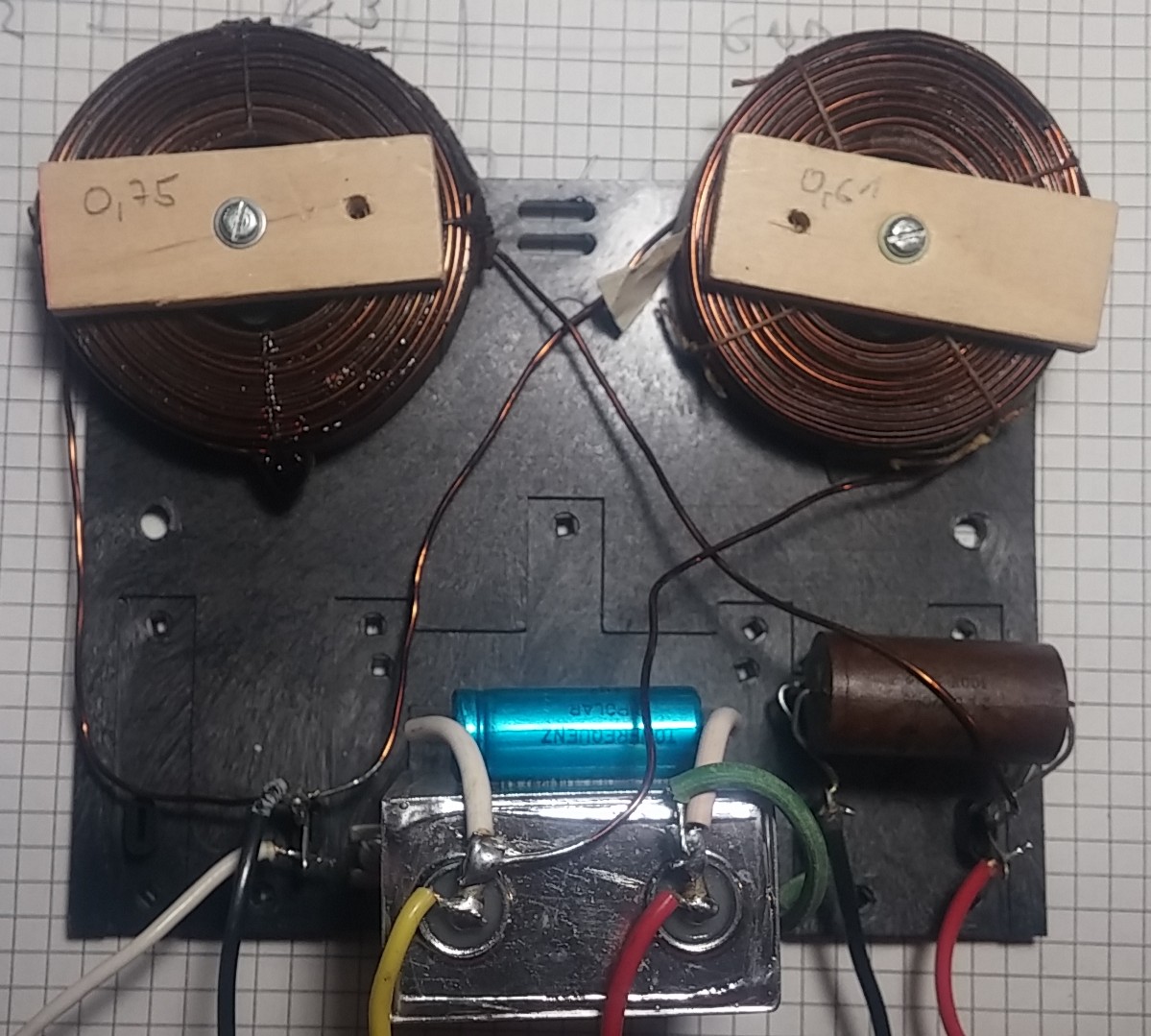

Měla Tesla binec i ve výhybkach nebo se v tom jen někdo vrtal? Černé jsou přívody.

[doga]

Výhybka u ARS9204 je navržená tak, že reproduktory jsou proti sobě přepólované. (Doufám, že mě paměť neklame.)

No výhybka u basáku se otočená, vis foto, což by nemělo mít vliv ale mám to otočení respektovat i u meniče? Nebo to předělat podle ofika shématu?
