kenav · #1 Příspěvek od **kenav** » 21 led 2007, 20:07

Sháním schema tohoto VUmetru.Je to ruč.př. se zesilovačem.Poraďte. Problém vyřešen,s uploudu to ale nešlo stáhnout.

#2 Příspěvek od **meno** » 21 led 2007, 20:44

Je aj tu na UPLOADE !

elektromichal · #3 Příspěvek od **elektromichal** » 22 led 2007, 20:54

nebo u mě

http://www.elektromichal.wz.cz/kon/PU500.zip

#4 Příspěvek od **zdenoeddie** » 18 kvě 2010, 20:00

Zdravim, ciste nahodou nevie niekto na co sa zamerat pri oprave tohto pristroja, nemera prud a ani odpor, rucicka pri prepnuti na ohm rozsah ostava na 0, na dostavenie trimrom takisto nereaguje. Dakujem

Atlan · #5 Příspěvek od **Atlan** » 18 kvě 2010, 21:30

Kedze to nemera prud zameral by som sa na bocniky co tam su...mozno prerusena cesta pod prepinacom a preto nejde aj ohm meter.... Fyzicky som to nevidel nemal rozobrane len typujem.

#6 Příspěvek od **zdenoeddie** » 18 kvě 2010, 22:44

Jasne aj tak dakujem. Zatial som premeral vsetky rezistory, tie su ok, diody, tak jedna zda sa uz v prdeli. Schemu som nasiel ale len s jednym OZ, ja mam nejaky verziu s dvoma. Tak budem sa hrat.

zajemce · #7 Příspěvek od **zajemce** » 19 kvě 2010, 17:49

Zdeno,když mě připomeneš,dám ti skoro nový.Ahoj.

pajap · #8 Příspěvek od **pajap** » 09 lis 2012, 13:06

Oprašuji starší vlákno...
Nemáte náhodou někdo schéma zapojení PU500, ale novější verze?
Obsahuje 2 OZ a žádný tranzistor.
Test baterií zde funguje při zapnutém vypínači "ON".
Předem díky.

Vogon · #9 Příspěvek od **Vogon** » 09 lis 2012, 13:38

PU500

#10 Příspěvek od **jandu** » 09 lis 2012, 13:42

Vogon je rýchly ako blesk!

pajap · #11 Příspěvek od **pajap** » 09 lis 2012, 13:44

Super, díky moc!

pajap · #12 Příspěvek od **pajap** » 09 lis 2012, 14:17

Koukám koukám, po zapnutí jde baterie dle schémátka do zkratu, pro jistotu je výstup napájecího OZ taky ve zkratu...
Pokud špatně vidím, opravte mě prosím :wink:

Vogon · #13 Příspěvek od **Vogon** » 09 lis 2012, 14:20

Ten konektor vedle baterie je přepínací.

pajap · #14 Příspěvek od **pajap** » 09 lis 2012, 14:26

V konektoru problém nevidim.
Za vypínačem (horní svorka) proud teče kam? První větev směrem vpravo je ok, druhá větev směrem vpravo vede dál dolů a doleva k zápornému pólu baterie...
Navíc z té druhé větve vpravo jde směrem nahoru propoj a dál - to uvidíte asi všichni, nebo se pletu?

Vogon · #15 Příspěvek od **Vogon** » 09 lis 2012, 15:09

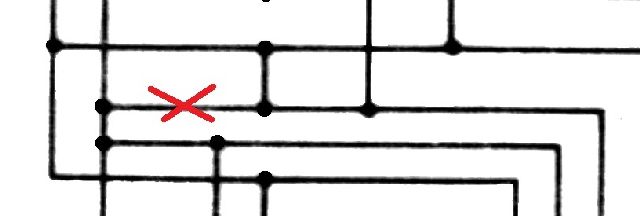

Tohle tam podle mě nepatří:
