DC BLOCK Tesla

Zpráva

fredis · #1 Příspěvek od **fredis** » 28 led 2024, 11:31

Nezná někdo tento DC block, nějaký Teslák nebo přímo někdo z Opočinku odkud údajně pochází? Jde mě o povolené maximální napětí. Díky.
https://aukro.cz/dc-block-tesla-7054833 ... ZGM4MTM%3D

Keszeg · #2 Příspěvek od **Keszeg** » 28 led 2024, 12:52

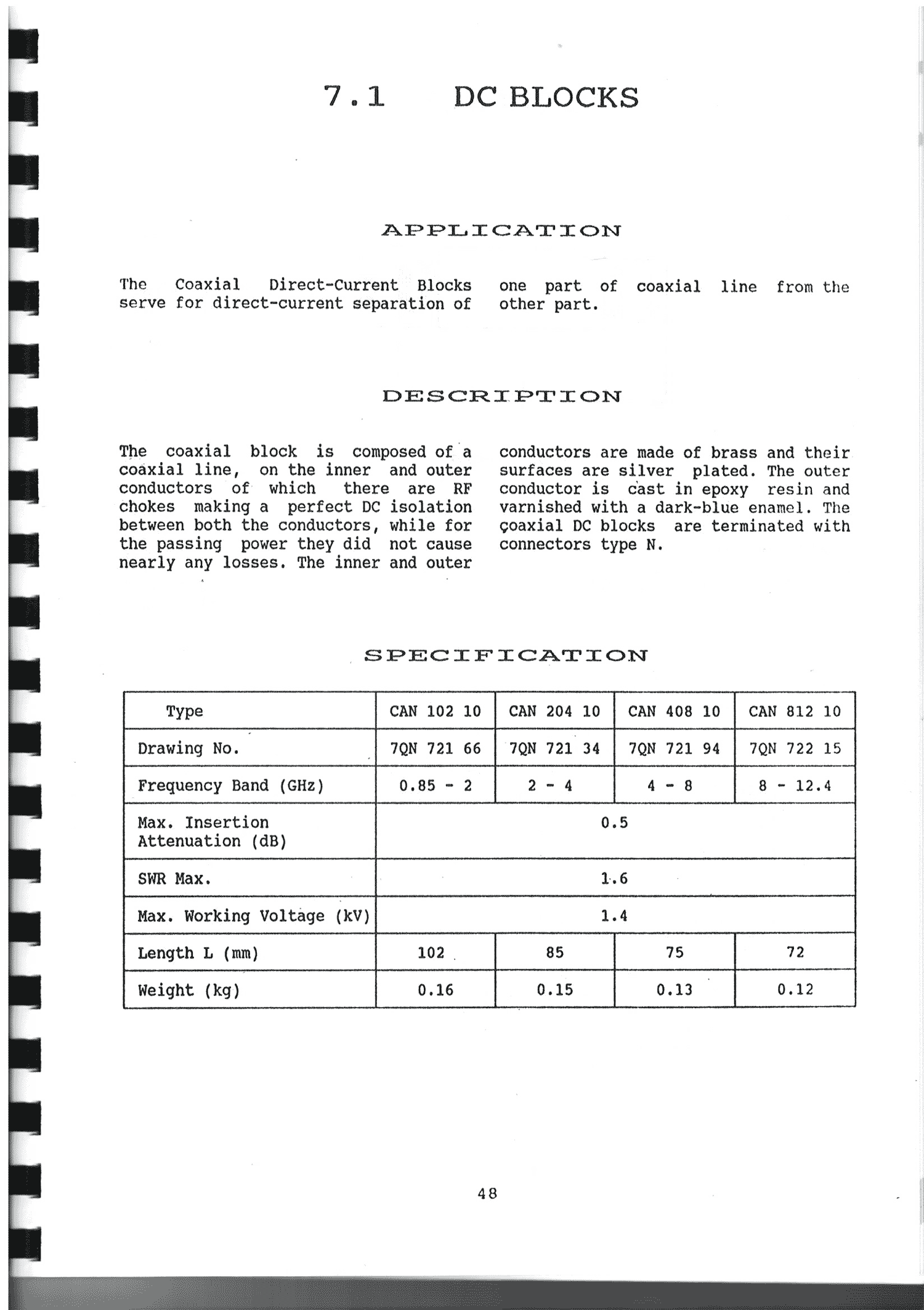

1,4kV, ale pro pásmo 2-4GHz

fredis · #3 Příspěvek od **fredis** » 28 led 2024, 17:55

Moc dík! Tolik? A při nižších frekvencích kolik? Třeba 10 MHz až 1 GHz?

danhard · #4 Příspěvek od **danhard** » 28 led 2024, 18:05

DC horší nebude, ale změř si, co je tam za kond, aby to bylo na 10MHz vůbec průchozí

#5 Příspěvek od **ok1hga** » 28 led 2024, 18:07

fredis píše:A při nižších frekvencích kolik? Třeba 10 MHz až 1 GHz

. . . proč mám pocit, že jsi nepochopil funkci ?

fredis · #6 Příspěvek od **fredis** » 28 led 2024, 18:19

Jde mě o ochranu vstupu SA před DC napětím. Nerad bych odčadil vstup.. Proto jsem to koupil a prodejce neví nic

.

#7 Příspěvek od **ok1hga** » 28 led 2024, 19:05

to co jsi koupil je galvanické oddělení, aby se nedělaly zemní smyčky . . .
na ochranu před přepětím z antény je bleskojistka . . . s definovaným spínacím napětím . . .

jako ochranu vstupu přijímače potřebuješ něco takového . . .

Keszeg · #8 Příspěvek od **Keszeg** » 28 led 2024, 19:34

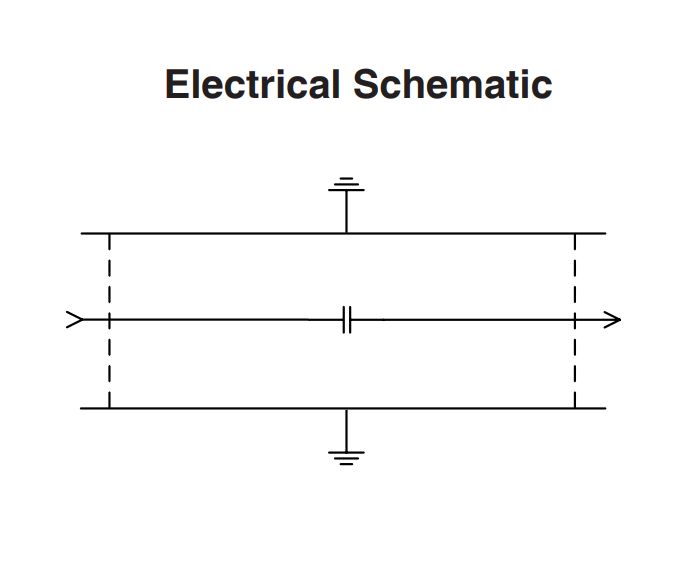

Tento díl slouží k oddělení DC a VF složky, včetně zemnění. Je tam asi dvojitý koax vedení jako kondík, proto jsou definovaná na různá pásma, jelikož délka koaxu má rezonanční charakter na vyšších kmitočtech, viz popis. Na 10MHz bude mít odhadem útlum kolem 15-20dB, na 1GHz už jenom kolem 1dB...

fredis · #9 Příspěvek od **fredis** » 28 led 2024, 19:49

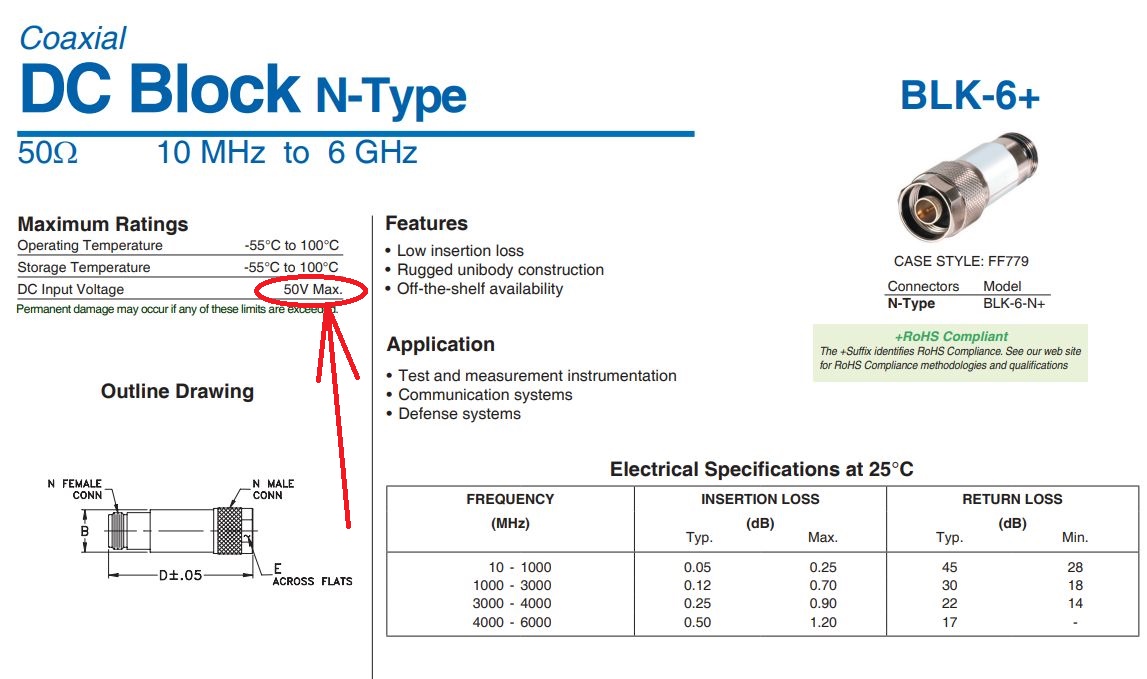

Já to koupil s tím, že mě to nahradí tohle: https://cz.mouser.com/datasheet/2/1030/ ... 700193.pdf
Prodejce tam uvádí všechno možné, ale na dotaz o maximálním napětí napsal že neví.. Takže je to luxus, ale jen pro 2 až 4 GHz.. Moc děkuji za super tabulku!! Nechce to někdo? :lol:

Mě je to k prdu..

scorpions-cz · #10 Příspěvek od **scorpions-cz** » 28 led 2024, 19:57

Pokud se nepletu tak DC BLOCK a GALVANICKÉ ODDĚLENÍ jsou 2 rúzné věci.
Obyč DC BLOCK mejvá společnou zem (plášť) na vstupu a výstupu.
Galvanický oddělení ji společnou nemá.

fredis · #11 Příspěvek od **fredis** » 28 led 2024, 20:09

Jo, je to DC blok, jenže na mikrovlny.. Nevím kde vzal hga to galvanické oddělení když ten plášť je kovový..

#12 Příspěvek od **ok1hga** » 28 led 2024, 20:30

fredis píše:Nevím kde vzal hga to galvanické oddělení když ten plášť je kovový..

tento konkrétní typ neznám tak jsem to tipnul . . . (nehledal jsem to)
setkal jsem se s jiným, vizuelně stejným a ten galvanické oddělení měl.
jeho přesný typ si nepamatuji.
ale taky byl jen na 2,4G

fredis · #13 Příspěvek od **fredis** » 28 led 2024, 22:24

Kolega Keszeg evidentně ví, o čem je řeč. Ještě jednou díky. S prodejcem jsem mluvil a nemá problém to vzít zpět. Jeden z mála slušných na Aukru. Teď budu čekat co Aukro. Nakonec koupím ten z Myši.

#14 Příspěvek od **ok1hga** » 28 led 2024, 23:31

fredis píše:Nakonec koupím ten z Myši.

fredis píše: https://cz.mouser.com/datasheet/2/1030/ ... 700193.pdf

a bude ti to stačit ?
asi tam bude DC oddělení jen smd kondíkem na 50V . . .

fredis · #15 Příspěvek od **fredis** » 29 led 2024, 17:09

Snad jo. Lepší než nic.. :wink:
