Neznámý LCD displej

Zpráva

nostalcomp · #1 Příspěvek od **nostalcomp** » 15 kvě 2024, 14:09

Nemáte někdo tušení co, nebo z čeho, je tento LCD displej?

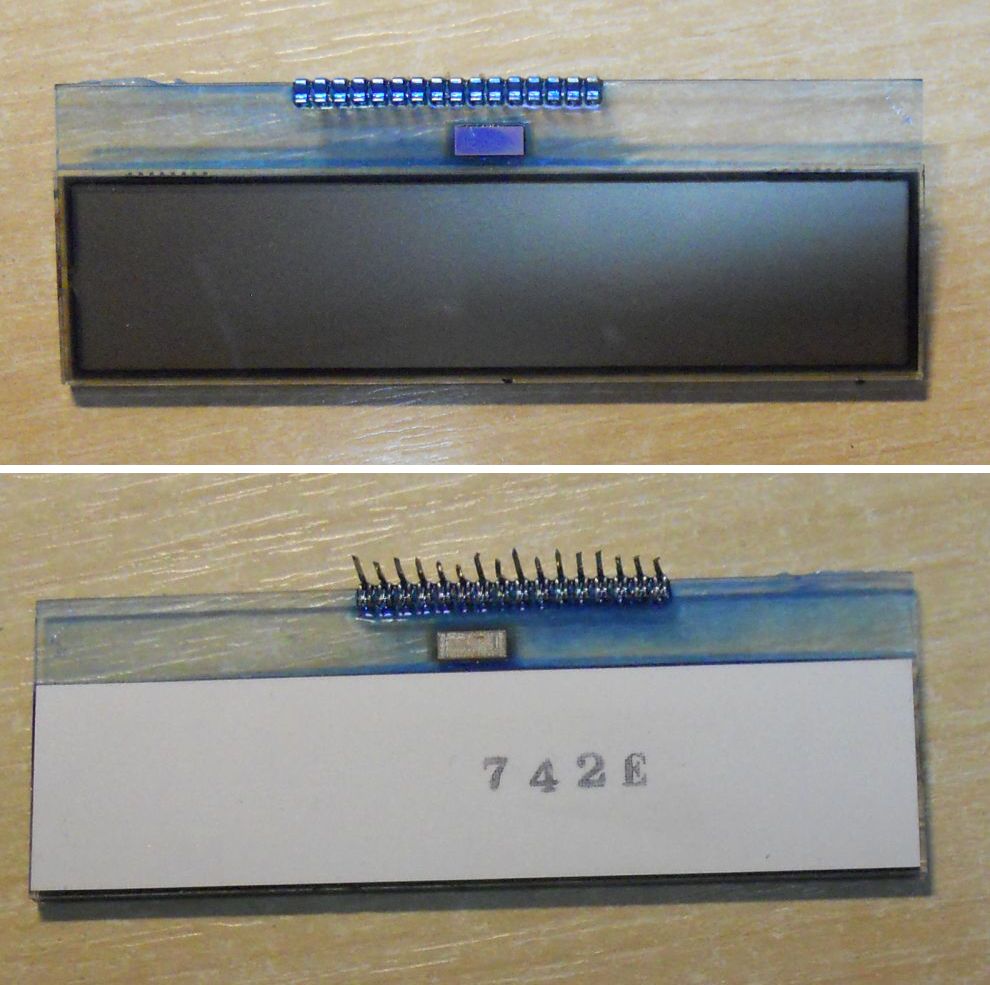

Celkové rozměry jsou 80x27 mm z toho vlastní LCD je 80x18 mm. Je na tom nějaký čip. Zřejmě driver. Na zadní straně je označení 742E. Displej má 16 pinů v rozteči 1,78 mm. Displej je reflexního typu se zrcátkem.

#2 Příspěvek od **rnbw** » 15 kvě 2024, 14:24

Moze to byt bezny znakovy LCD kompatibilny s HD77480.

Celeron · #3 Příspěvek od **Celeron** » 15 kvě 2024, 18:27

Ten je přece dvoušvábovej.

#4 Příspěvek od **rnbw** » 15 kvě 2024, 18:45

Nie je problem to integrovat do jedneho - vid napr. ST7036.

petrfilipi · #5 Příspěvek od **petrfilipi** » 16 kvě 2024, 06:59

Když ho budeš natáčet, neuvidíš tam segmenty?

PF

jenicek · #6 Příspěvek od **jenicek** » 16 kvě 2024, 07:59

Stačí na něj zatlačit a segmenty odhadne.

nostalcomp · #7 Příspěvek od **nostalcomp** » 16 kvě 2024, 10:32

To jsem zkoušel a nic. Ale asi jsem byl moc měkkej. Zkusím přitlačit

#8 Příspěvek od **rnbw** » 16 kvě 2024, 11:17

Moze byt aj graficky - v tom pripade ziadne segmenty nebudu.

ZVUK2000 · #9 Příspěvek od **ZVUK2000** » 17 kvě 2024, 05:34

U běžného LCD displeje jdou segmenty poznám hrotem zaple trafo páječky.

Celeron · #10 Příspěvek od **Celeron** » 17 kvě 2024, 09:15

To jo, ale bacha na polarizační fólii, dotek hrotu se jí vůbec nelíbí. :wink:

A propo, mám tady pár 2 x 20 a 4 x 40, kde idioti poškodili polarizační fólii, protože jim někdo nakukal, že to je krycí přepravní přelep. Dá se někde sehnat náhradní samolepící a jde to vůbec přelepit?

patrikvarga · #11 Příspěvek od **patrikvarga** » 17 kvě 2024, 10:16

Celeron píše: Dá se někde sehnat náhradní samolepící a jde to vůbec přelepit?

Nemám odskúšané.
https://allegro.cz/nabidka/samolepici-p ... 5605675906

Celeron · #12 Příspěvek od **Celeron** » 17 kvě 2024, 19:00

Díky! Za ty prachy to stojí za to odzkoušet než displeje v ceně asi 10 x vyšší vyhodit.

Habesan · #13 Příspěvek od **Habesan** » 19 kvě 2024, 10:13

nostalcomp píše:Je na tom nějaký čip. Zřejmě driver.

Možná by pomohlo prohlédnout ho pod mikroskopem.
Dost často bývá na čipu nějaké označení.

Zkusil jsi projít vývody třeba diodovým testem, jestli se jeví stejné rozmístění přechodů jako na LCD kompatibilním s HD77480, jak psal rnbw ???

Celeron · #14 Příspěvek od **Celeron** » 19 kvě 2024, 11:28

Běžný LCD displeje s řadičema mívají sice taky 16 vývodů, ale dva jsou LED podsvícení. Tady žádný není tak proč to nemá jen 14 vývodů?

Artaban001 · #15 Příspěvek od **Artaban001** » 19 kvě 2024, 12:17

Netřeba displej týrat trafopájkou, nebo odlepovat polarizační film. Stačí vzít displej a vhodně na něj posvítit světlem. Při určitém úhlu nasvícení je vidět reflex segmentů. Podle toho jde určit, zda jde o znakový, nebo bodový displej. Pak dole u švába na skle bývají nějaký popisy, nebo přes reflex podle výše zmiňovaném způsobu bývá někde v rohu nápis. Hodně mi ten displej připomíná z radiobudíku Technisat DIGITrádio 51 (ale to by poznal podle reflexu, a navíc je inverzní)
