Identifikace reference

Zpráva

HF_Tech · #1 Příspěvek od **HF_Tech** » 27 kvě 2024, 09:11

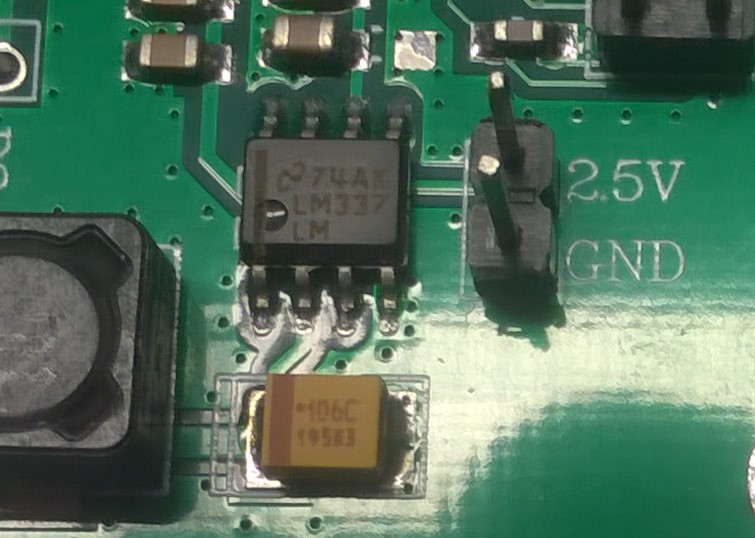

Co by mohlo být tohle za referenci?
Označení:
74AK
LM337
LM

#2 Příspěvek od **Zaky** » 27 kvě 2024, 09:15

LM337

#3 Příspěvek od **jezevec** » 27 kvě 2024, 10:34

Jinak, není to reference, ale záporný stabilizátor.

HF_Tech · #4 Příspěvek od **HF_Tech** » 27 kvě 2024, 10:37

Jezefče zalez zpět do nory. Podle zapojení nožiček a výstupu +2,5V tohle LM337 opravdu není.
Kdyby byl, tak bych se tak hloupě neptal.

#5 Příspěvek od **rnbw** » 27 kvě 2024, 11:16

Cinan preznacil nieco ine na LM337.

#6 Příspěvek od **jezevec** » 27 kvě 2024, 11:50

HF_Tech píše:... tohle LM337 opravdu není.
Kdyby byl, tak bych se tak hloupě neptal.

Nemám křišťálovou kouli, abych zjistil jaké máš znalosti.
Tvůj dotaz jak je uveden je typický pro začátečníka a už jsem se setkal s tím, že tazatel si pletl stabilizátor s referencí.

JirkaZ · #7 Příspěvek od **JirkaZ** » 27 kvě 2024, 12:14

Já mám pocit úplně stejný jako rnbw.

PRCácké prasečiny neberou konce, vidím to skoro na každém kroku a ve všech oblastech. Naopak, stále sílí a objevují se i tam a v takových podobách, kde a které by člověka vůbec nenapadly.

Vzhledem k tomu, že oni nikdy neměli smysl pro nějaké fair play (dá se najít) plus k tomu ta nejhorší myslítelná kombinace bolševismu a kapitalismu, tak se prostě připravme úplně na cokoliv.

Sousední vlákno o zrcadlovém "popisu" IO je jen drobná ilustrace téhož.

#8 Příspěvek od **rnbw** » 27 kvě 2024, 12:21

Aj ten font, ktorym je na plosaku napisane "2.5V" a "GND", je typicky cinsky.

HF_Tech · #9 Příspěvek od **HF_Tech** » 27 kvě 2024, 12:26

rnbw: máš pravdu. Záhada objasněna.
Je to deska pro Arduino s 24bit ADC převodníkem ADS1256. Funkční má na tom místě osazenu referenci REF03 a má osazeny hřebínkové lišty se žlutým plastem.
Druhá verze má hřebínky s černým plastem a místo reference je osazen LM337 a místo 2,5V to pouští do reference ADC 5V.
Kupodivu ten ADC to přežil, nějak měří, ale hodnoty jsou podivně ujeté a šumí to jak prase.
Překupník to namíchal fifty fifty a bohužel desky jsou zapájeny do druhé desky vzhůru nohama tak, že na čipy není vidět a jediný volný kus zbyl s tím LM337 :roll:
