Jaký konektor pro krokový motor

Zpráva

petrfilipi · #1 Příspěvek od **petrfilipi** » 12 srp 2024, 13:05

Nazdar všem.

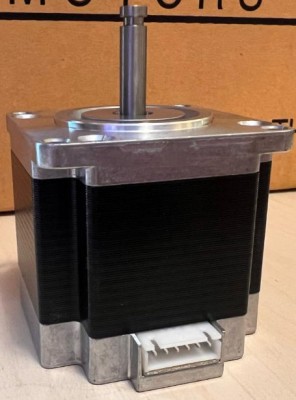

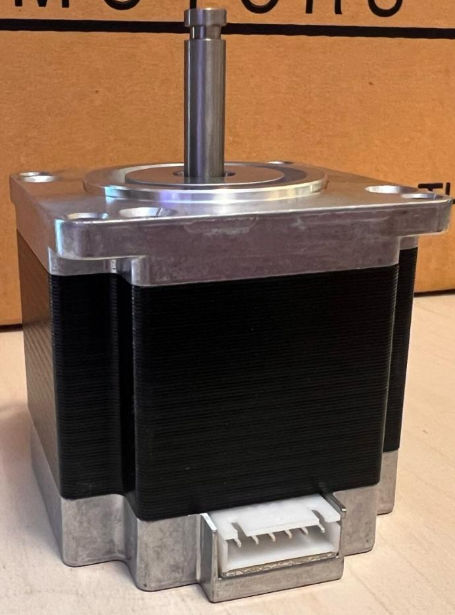

Nemáte, prosím, někdo tušení, jakého asi tak typu by byl konektor pro krokový motor z obrázku? Motor je typu 23KM-C051-09V. Pro DS jsem si psal až do firmy Minebea a stejně mi ho neposlali, bo je to zakázková výroba a data jsou tajná. Ale samozřejmě odpor vinutí změřit lze, proud odhadnu podle podobného motoru s podobným odporem.

Díky za případné odpovědi.

PF

dj_Paul · #2 Příspěvek od **dj_Paul** » 12 srp 2024, 13:45

https://www.laskakit.cz/kabel-pro-kroko ... jst-xh-1m/

nebo https://www.laskakit.cz/jst-xh-2-54mm-telo-konektoru/

ověř si ale rozteč pinů

Ruprecht · #3 Příspěvek od **Ruprecht** » 12 srp 2024, 13:47

Jestli objednáváš v tme (a rozteč je 2,5mm), tak https://www.tme.eu/cz/katalog/?params=4 ... By=1000015

petrfilipi · #4 Příspěvek od **petrfilipi** » 12 srp 2024, 14:45

Jj, zapomněl jsem to napsat - rozteč je 2,5 (2,54?) mm.
Díky za odpovědi.

PF

breta1 · #5 Příspěvek od **breta1** » 12 srp 2024, 14:54

v GME
https://www.gme.cz/v/1500251/pfh02-07p- ... m-na-kabel

#6 Příspěvek od **jezevec** » 12 srp 2024, 14:58

breta1, ten je jiný a není kompatibilní.

#7 Příspěvek od **Cust** » 12 srp 2024, 17:36

JST XH má rozteč pinů 2.5 mm.

samponek · #8 Příspěvek od **samponek** » 12 srp 2024, 19:21

U JST je to desetina palce, aby to pasovalo na stejnej rastr jako IO, ledky apod. a toto je samec 6P.

#9 Příspěvek od **Michal22** » 12 srp 2024, 20:15

Původ e je myslím dělal Molex, v práci máme demo board, zítra mrknu.

#10 Příspěvek od **Cust** » 12 srp 2024, 20:55

samponek píše:U JST je to desetina palce, aby to pasovalo na stejnej rastr jako IO, ledky apod. a toto je samec 6P.

JST má mraky různých konektorů. JST XH má rozteč 2,5 mm. Ale klidně používám na jejich footprint i pinheader s roztečí 2,54 mm. Do cca 10pinového konektoru narveš v klidu 2,54 i 2,5 mm rozteč.

EDIT: Pro nevěřící jsem vygůglil katalogový list: https://www.tme.eu/Document/0a99312bb6c ... cea/XH.pdf
