Nefunkční aretace izostatů v rádiu Unitra Diora R207

Zpráva

Milan · #1 Příspěvek od **Milan** » 22 lis 2024, 17:38

Mám v dílně toto rádio od kamaráda s rozsahy KV1,KV2,SV,DV a VKV 87-108 MHz . Nefunguje aretace tlačítek, nic při přepínání necvaká , jednotlivá tlačítka jsou volně "zmáčknutelná" , po puštění je pružina vrátí. Jakoby tam chybělo něco, co dělá aretaci, ale co ? Nemám po ruce žádný závislý vícenásobný přepínací izostat, abych to prozkoumal a nerad bych to kvůli provedeni VKV CCIR vyhodil . Poradí někdo, co tam chybí a jestli to jde doplnit bez vyndání / vyletování celého izostatu ? Díky za radu / tip .

samec · #2 Příspěvek od **samec** » 22 lis 2024, 17:49

Tá perforovaná kovová lišta v tvare U, ktorá drží pokope všetky izostaty, má pod sebou, po celej dlžke ďalší perforovaný plech, ktorý zabezpečuje aretáciu. Na jednom konci tej vnútornej lišty je malé pero z bronzového pliešku, ktorý vracia ten vnútorný plech naspäť do aretačnej polohy. Buď chýba to malé pero na boku, alebo je celá U lišta prehnutá a tým, prípadne nejakou nečistotou, je ten vnútorný plech zaseknutý.

DukeNuke · #3 Příspěvek od **DukeNuke** » 22 lis 2024, 18:09

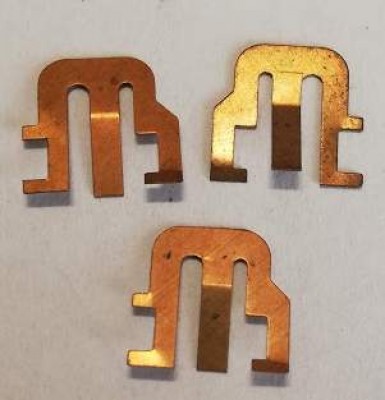

Jestli se nepletu, tak to pérko vypadá takhle:

Milan · #4 Příspěvek od **Milan** » 22 lis 2024, 21:10

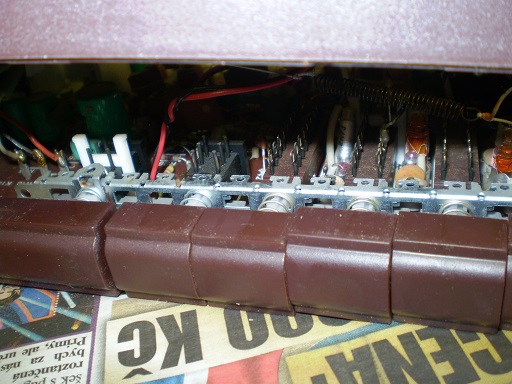

Díky za tipy . V příloze je fotka z nějaké jiné varianty rádia - kde by se měla
ta lišta a ten plíšek nacházet ? Zítra odmontuji čelní panel, visí to na šnůrce
náhonu a pár drátech, snad tam něco uvidím.... Uvnitř rádia jsem nic vypadlého nenašel, kutil v tom určitě nebyl....

#5 Příspěvek od **mi-ro** » 22 lis 2024, 21:26

Je schovaná v té U-liště pod těly isostatů.

xsc · #6 Příspěvek od **xsc** » 22 lis 2024, 21:28

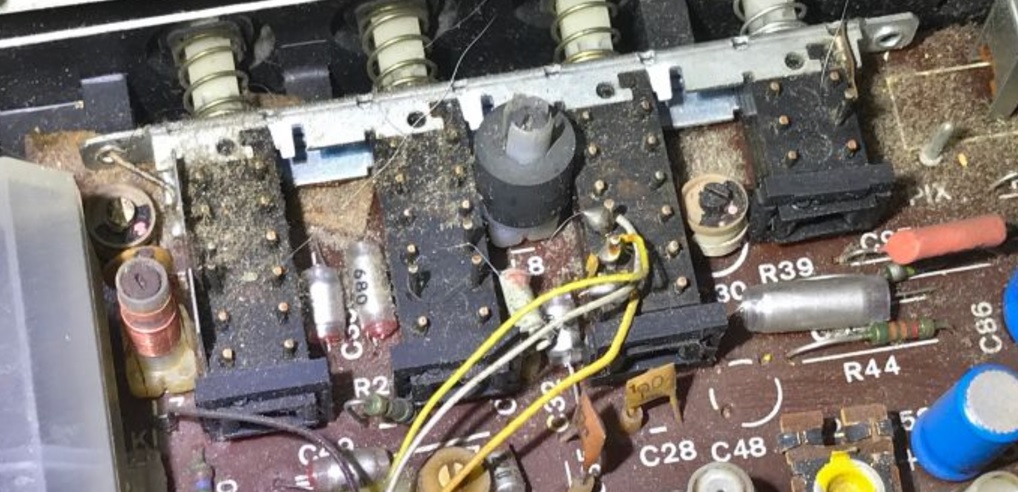

Ta lišta by se měla posouvat pod tou hlavní. Na tom snímku je podle mě ten plíšek zboku toho pravého isostatu.

Milan · #7 Příspěvek od **Milan** » 22 lis 2024, 22:41

Díky, namaluji si to ladění a dám pryč tu celou přední stěnu .

#8 Příspěvek od **PavelFF** » 22 lis 2024, 23:04

Milane, dej si vyhledat "IZOSTAT" , obrázky a uvidíš ten pružinový plíšek.
Na tvém rádiu by měl být vlevo, kde začíná závislá řada tlačítek.

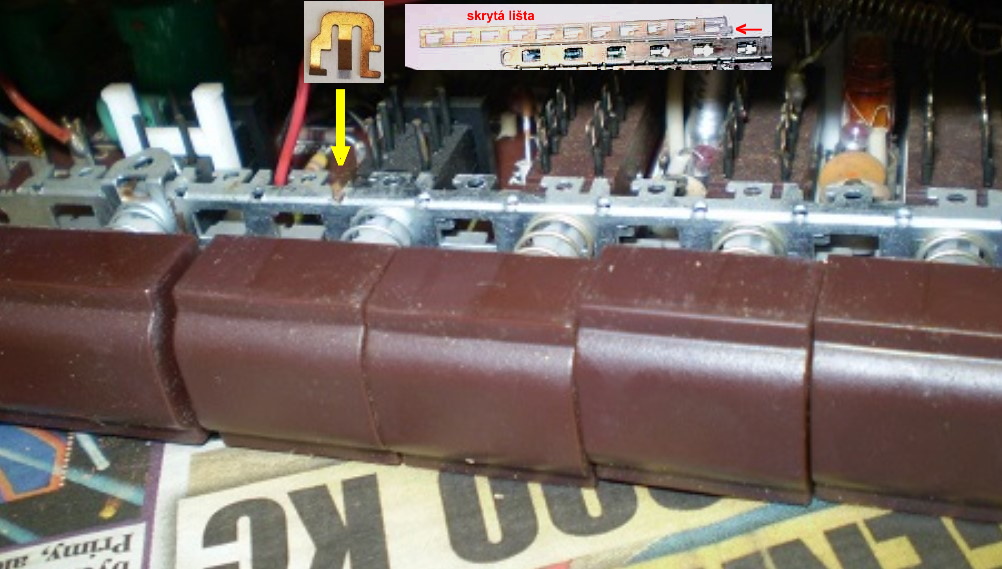

V nevyužitých otvorech na nosné liště jsou vidět malé výstupky spodní lišty. Lišta má na konci malý výstupek, do kterého se opírá ten pružinový jazýček. Tlačí lištu do záběru.

Plíšek je možno nasadit i na zapájeném přepínači, pokud je přístup alespoň shora. Trochu se při tom možná musí deformovat a pak zase vrátit. Aby tam držel, je nutno mu po nasazení ohnout dva kratičké výčnělky. Nejlíp to pochopíš na nějakém funkčním kusu. Možná tam plíšek máš, zdá se mi. Možná je uvolněný a netlačí kam má.

BOBOBO · #9 Příspěvek od **BOBOBO** » 23 lis 2024, 14:02

Ta fosforbronzová pružina může být i vyskočená-0,5mm anebo přepínače někdo namazal . To bývá konečná , neb ta aretační lišta musí běhat absolutně volně nasucho .

Milan · #10 Příspěvek od **Milan** » 23 lis 2024, 14:57

Tak asi "definitivně" vyřešeno

. Sundal / odpojil jsem přední panel.

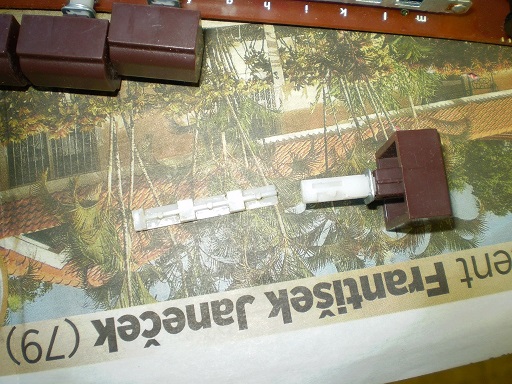

Lišta i plíšek namístě , jak detailně popsali ochotní kolegové. Spičkou šroubováku jsem drbl ve volné pozici do výstupku lišty - zatlačil jemně doleva směrem k plíšku. V tu chvíli jsem dostal do obličele spršku knoflíků a pérek z posledních tří přepínačů . Příčina je na obrázku viz příloha - izostaty jsou uvnitř v nejtenším místě ulámané . Zkoušel jsem ten materiál štípačkami , je to neobyčejně zkřehlé a drobivé, polský lidodemo silon byl asi nějaký ošizený

.
Výměna všech izostatů - to bych zničil dost mizernou desku i s odsávačkou.
Asi by šly zezadu nastrčit nové vnitřky s kontakty , ale jsou moc dlouhé,
musel bych z desky vytahat hodně součástek ,a to by také pro desku dobré nebylo .
Předposlední možnost před sběrným dvorem je vyházet všechny vnitřky
izostatů DV,SV, KV1, KV2 , napájet zhora na jejich docela dobře přístupné kolíky kombinaci odpovídající SV. Bude pak hrát ( možná , nevím, co tam ještě je

) VKV a SV , mechanicky funkční tlačítko DV bude vypínat VKV a zapojí se SV . Ostatní tlačítka bych tam nějak kulturně nalepil ....
Nebo by to šlo spravit ještě nějak jinak ??

jenicek · #11 Příspěvek od **jenicek** » 23 lis 2024, 15:33

Pokud chceš, můžu Ti kompletní nepoužitou sestavu 4 seskládanejch izostatů poslat, jen si musíš prohodit jeden ten menší, v sestavě jsou všechny ty větší. Ten malej nepoužitej Ti k tomu samozřejmě taky přibalim. Kdyžtak pošli SZ.

DukeNuke · #12 Příspěvek od **DukeNuke** » 23 lis 2024, 15:39

No, to asi záleží na tobě. Izostaty ještě pořád sehnat jdou a to vypájení a zapájení by nemělo být až tak složité.

dred · #13 Příspěvek od **dred** » 23 lis 2024, 15:41

Opraviť sa to určite dá.. nestrácaj nádej...
Mám doma nepoužité - (od socíku) issostaty z vtedy predávanej sady - bolo tam toho stovky komponentov na rôzne vyskladanie podľa potreby...

Až chceš - Ježiško ti za poštovné môže priniesť "novú" sadu - vyskladanú - až nájdem takú U-lištu, alebo komponenty podľa potreby.

A demontáž z plošáku??? Nerieš...kľudne ich rozlám štípačkami a po jednom kolíku povyberaj...

dred · #14 Příspěvek od **dred** » 23 lis 2024, 15:51

Pozerám na ten obrázok... a tá U-lišta tiež asi výrobcovi nejako len tak pasovala...asi čo mal - tak to dal ... raster 10mm ...a gombíky 20mm .. "posuvník" issostatu mimo stred gombíka - tam bude pes zakopaný - pri stláčaní dochádzalo k "bočnému" tlaku a preto sa to polámalo...

BOBOBO · #15 Příspěvek od **BOBOBO** » 23 lis 2024, 16:14

Pozerat můžeš z kterej chceš strany , ale volné díry vůbec ničemu nevadí . Důležitá je díra pro knoflíky , ty se jinak dotýkají a pokud bok nedovolí , nemá se co stát . Začínám mírně podezírat Milana , že si to ulámal sám , ale to je nyní fuk . Výhoda u těchto starých desek je ta , že díry jsou velké a odsávání není problém . Plus další plus v olovnaté pájce . Také celou sadu včetně zagiňaku vlastním . Tedy již částečně vybranou ...
