Průchodkový kondíky

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 29 led 2025, 11:24

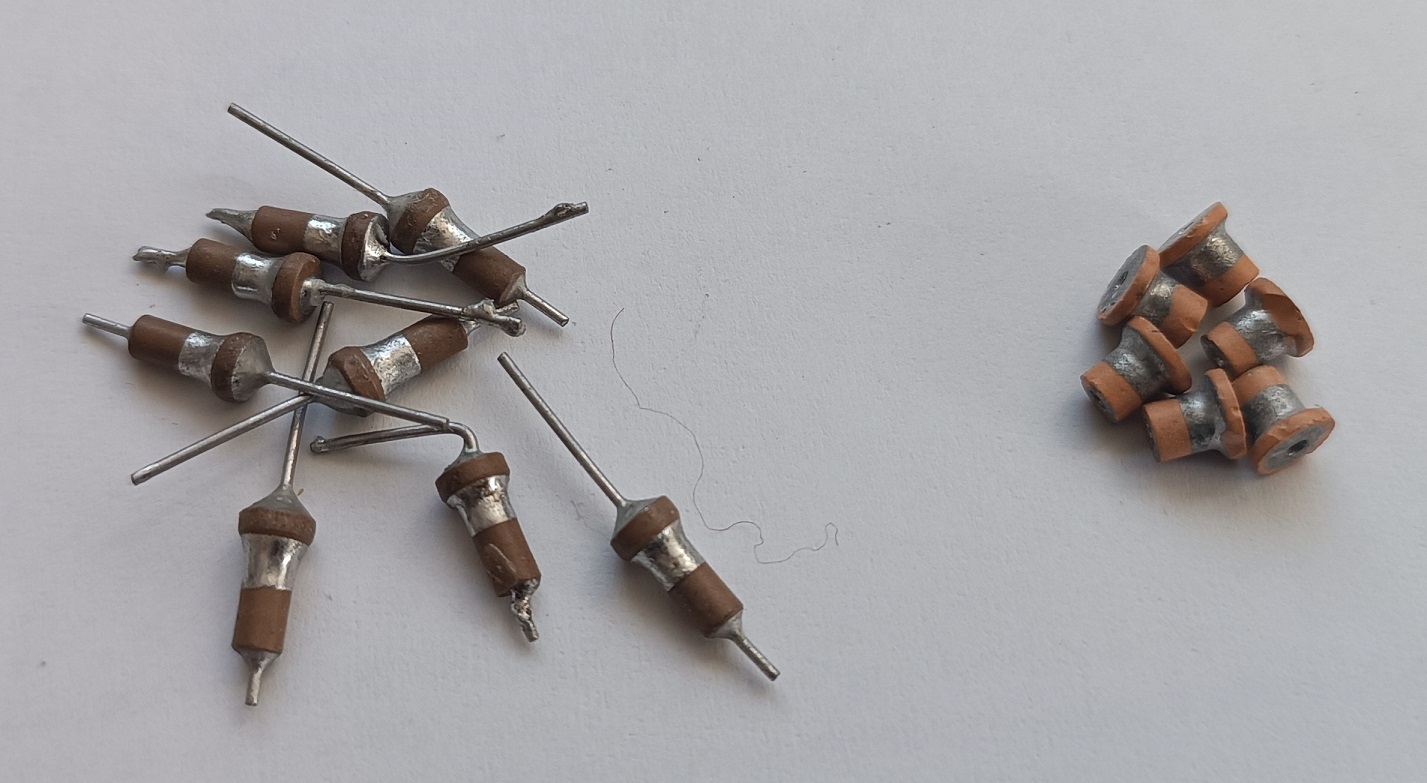

Potřebuju pár kousků průchodkových kondů 1-1N5. Něco jsem vyhrabal v zásobách, viz foto. To vlevo je klasika, na BM509 ukazují od 1N - 1N2. Ty vpravo mají kolem 1N5. Vůbec ale netuším, odkud je mám, a jestli to je finál a nebo nějakej polotovar. Není to náhodou podle barvy beríliovka?
Nemáte prosím někdo katalog Hradecký Tesly, kde by byly oba typy k nalezení? Pokud to nebude Hradec, tak to asi nebude naše produkce.
Bizmutovku na jejich pájení mám.
Díky!

JirkaZ · #2 Příspěvek od **JirkaZ** » 29 led 2025, 11:33

https://www.ave-electro.cz/tk594-prucho ... nzator-1n5

nebo

https://www.neon-el.cz/category/keramic ... atory/1102

Tady na el. straně 124 a 125 máš základní informace o hmotách, ze kterých byly vyráběné.

Možná bude mít někdo "v šuplíku". Já mám cca 4, ale docela nerad bych se jich zbavoval...

#3 Příspěvek od **Michal22** » 29 led 2025, 12:27

Nějaké podobné byly v Tesa Mini, ne?

#4 Příspěvek od **forbidden** » 29 led 2025, 12:53

Jen se zeptám, to pájení nízkoteplotní pájkou je nutnost? Bylo to někde v katalogu, nebo jen doporučení?

JirkaZ · #5 Příspěvek od **JirkaZ** » 29 led 2025, 12:57

Možná se mýlím, ale u toho pájení je primární, aby pájka nerozpouštěla "polep" na kondenzátoru, což je napařená stříbrná vrstva.

Pokud má nízkou teplotu tavení, tak je to bonus pro keramickou hmotu, protože nevzniká takový teplotní šok a tedy hmota má menší tendenci k praskání...

Oficiální pájecí předpis pro bezvývodové diskové kondenzátory TK6xx odtud je v příloze, čili nízkotavitelnou pájku tam předepisují. Jedná se sice o jiný kondenzátor, ale princip je stejný.

#6 Příspěvek od **forbidden** » 29 led 2025, 13:34

OK, díky. Nevím, jestli to někdo za amatérů dodržoval, když to bylo typicky zapájený v plechové krabičce, která asi teplo dost odváděla a muselo se to prohřívat.

eleferner · #7 Příspěvek od **eleferner** » 29 led 2025, 13:57

Nedavno jsem resil nahradu podobneho kondiku v cca 20 let starem pristroji. Schvalne kouknete, kolik dnes tyto kondiky stoji v Digikey. To jsou jen typy, ktere maji skladem a jsou serazene od nejlevnejsiho.

V Mouseru je nabidka sirsi a daji se tam najit i levnejsi, napriklad tento od pouhych 70 Kc bez DPH.

Ale to je samozrejme tim, ze jejich pouziti je moc pracne a drahe, takze se uz vyrabi jen v malych mnozstvich. Kde to slo, tak je davno vytlacily SMD varianty, ktere jde osadit automatem.

JirkaZ · #8 Příspěvek od **JirkaZ** » 29 led 2025, 14:15

forbidden píše:OK, díky. Nevím, jestli to někdo za amatérů dodržoval, když to bylo typicky zapájený v plechové krabičce, která asi teplo dost odváděla a muselo se to prohřívat.

No, těžko mohl, když byl rád, že sehnal trochu "cínu" na papundeklu... K tomu bohužel nenalézám náležitý obrázek, ale dříve narození vědí

Celeron · #9 Příspěvek od **Celeron** » 29 led 2025, 14:16

Díky Jirko za odkazy. K těm bezvývodům něco nevíš?

Ty diskový kondy jsem pájel bismutovkou a ulehčoval jsem si to že do krabičky jsem na pozici disku vrtal 2-3 mm díru a pobismutoval jsem krabičku a disk, kápnul tavidlo a potom zvenčí v prostoru díry ohřál krabičku a disk až se to slilo.

JirkaZ · #10 Příspěvek od **JirkaZ** » 29 led 2025, 14:25

eleferner: já jsem tedy u Mouseru našel něco, čemu by Jirka neměl odolat.

Je to pro mikrovlny a za hubičku, klidně jich může vzít těch 10...

JirkaZ · #11 Příspěvek od **JirkaZ** » 29 led 2025, 14:27

Celeron píše:Díky Jirko za odkazy. K těm bezvývodům něco nevíš?

No ty jsou normálně v katalozích Tesla, vždyť je výše odkaz na zdroj...

xy1 · #12 Příspěvek od **xy1** » 29 led 2025, 14:33

Ta skupinka na obrázku vlevo jsou TK 564 (nikoliv TK 594- ty měly kapacitu 22 .. 39pF). Katalogové údaje jsou v "Kubátově knize", 1. díl, str.337 ; taky v katalogu TESLA HK z r. 1978. Pokud to někde není ke stažení a je to stále aktuální, můžu ten Teslácký katalog prohnat skenrem. Ta druhá skupinka asi nebude z produkce Tesly - jenom odhaduju, jestli to neměli na svědomí soudruzi z NDR?

Celeron · #13 Příspěvek od **Celeron** » 29 led 2025, 14:58

A mluvíme a velkejch Kubátech formátu A4 a nebo malejch asi 2/3 A4?
Kubátova modrá 1. kniha je přeci integráče, 2. kniha je diskrét, 3. kniha pasiv, 4. dovoz, 5. novinky 1989.
Co dal odkaz Jirka_Z tak byl Tesla katalog 3 a tam jsou z keramiky terčíky, disky, vývoďáky polštářky, čipový a vsazovací, průchodkový tam nejsou.
Tak co je ta Tvoje: ""Kubátově knize", 1. díl, str.337"?
Nebo hledám úplně blbě?

xy1 · #14 Příspěvek od **xy1** » 29 led 2025, 18:16

Řeč je o bichli A4 s honosným názvem " KATALOG ELEKTRONICKÝCH SOUČÁSTEK, KONSTRUKČNÍCH DÍLŮ, BLOKŮ A PŘÍSTROJŮ 1983-1984, 1.díl" - viz. obr. V době vydání se na ni běžně dalo doptat pod tím výše zmíněným "Kubátova kniha" - asi jsem staromódní a toto pojmenování mám nějak zafixované. Sorry.

VASEK_W · #15 Příspěvek od **VASEK_W** » 29 led 2025, 22:05

Zákon schválnosti funguje spolehlivě

Před měsícem odvezeno na SD cca 30 kusů kanálových voličů a tunerů z černobílých i barevných TV.

Jaké tam byly používané hodnoty? Neví to někdo?

Vašek
