osciloskop S1-83

Zpráva

samec · #1 Příspěvek od **samec** » 26 úno 2025, 23:47

Našla by sa schéma na sovietský osciloskop С1-83?
Blbne synchronizácia. Zložitejšie priebehy nejde zastaviť. Pri otáčaní potenciometrom sa v určitej polohe priebeh na okamih zastaví a hneď zas uteká. Nezdá sa mi, že by to bolo len potenciometrom.

JirkaZ · #2 Příspěvek od **JirkaZ** » 27 úno 2025, 00:22

Mám v různých verzích. Jak to chceš poslat? Má to několik MB.

barnodaj · #3 Příspěvek od **barnodaj** » 27 úno 2025, 09:00

Schéma se dá stáhnout taky tady:
https://www.eserviceinfo.com/download.php?fileid=8977
je třeba pro rozbalení stáhnout oba soubory.

jardafiala · #4 Příspěvek od **jardafiala** » 27 úno 2025, 09:29

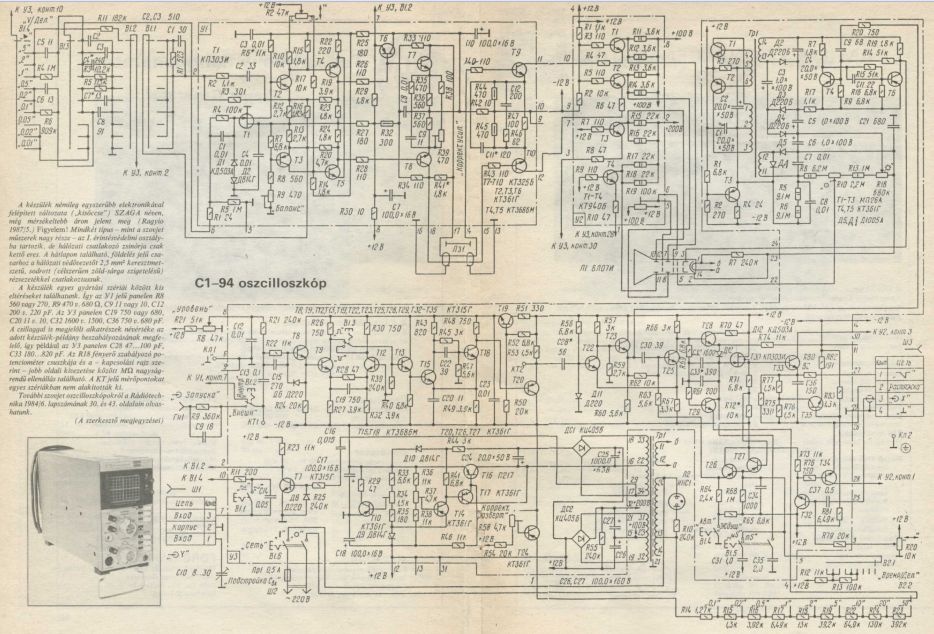

K nalezení jsou asi dvě verze, v jedné je vše na jednom obrázku a je to nejpřehlednější (na příloze je prd vidět, .png má přes 900kB a to sem nedám). Mám s tímto osciloskopem jiný problém, při přepínání rozsahů (V/d) musím stopu vertikálně honit přes celou obrazovku abych ji dostal doprostřed, na jednom z rozsahů ji ani nenajdu.

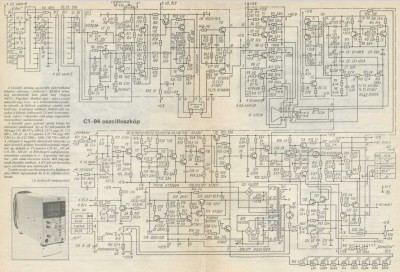

Přiložený obrázek je v použitelné formě ku stažení zde https://elektrotanya.com/c1-94_oscillos ... nload.html .

hajeklubos · #5 Příspěvek od **hajeklubos** » 27 úno 2025, 09:42

Dávej také pozor při sundavání knoflíků. Před lety jsem to vytáhnul i s osou.
Měl jsem podobný problém jako Jarda. Nepravidelně mizela za rohem čára z obrazovky. Nakonec se ukázalo, že příslušné tranzistory, které "na diodu" vypadaly Ok měly betu 5. To je trochu málo. Mám podobný CCCP osciloskop rád. Nechtěl bych házet přes plot všechny TV, které pomohl opravit.
Luboš

jardafiala · #6 Příspěvek od **jardafiala** » 27 úno 2025, 09:44

OMLUVA! Nedával jsem pozor a poslal jsem příspěvek k osciloskopu C1-94, už blbnu, nebudu to pít ani ředěný....Takže tady https://elektrotanya.com/orosz_c1-83_os ... nload.html je ten hledaný.

fredis · #7 Příspěvek od **fredis** » 27 úno 2025, 14:53

jardafiala píše:K nalezení jsou asi dvě verze, v jedné je vše na jednom obrázku a je to nejpřehlednější (na příloze je prd vidět, .png má přes 900kB a to sem nedám). Mám s tímto osciloskopem jiný problém, při přepínání rozsahů (V/d) musím stopu vertikálně honit přes celou obrazovku abych ji dostal doprostřed, na jednom z rozsahů ji ani nenajdu.
Přiložený obrázek je v použitelné formě ku stažení zde https://elektrotanya.com/c1-94_oscillos ... nload.html .

To musíš vybalancovat, a bude po problému

. Ale ne na moc dlouho..

samec · #8 Příspěvek od **samec** » 27 úno 2025, 19:34

JirkaZ píše:Mám v různých verzích. Jak to chceš poslat? Má to několik MB.

Poslal som ti SZ s emaillom.

barnodaj píše:Schéma se dá stáhnout taky tady:
https://www.eserviceinfo.com/download.php?fileid=8977
je třeba pro rozbalení stáhnout oba soubory.

super, vďaka, to je v na rozdiel od elektrotanya v čitateľnej kvalite. Uf, len to nie je schéma, ale rébus. Snáď keď to vytlačím a zlepím, tak sa v tom nejako zorientujem.

jardafiala píše:OMLUVA! Nedával jsem pozor a poslal jsem příspěvek k osciloskopu C1-94, už blbnu, nebudu to pít ani ředěný....Takže tady https://elektrotanya.com/orosz_c1-83_os ... nload.html je ten hledaný.

Áno, to som našiel, len schémy sú v tak mizernej kvalite, že sú prakticky nepoužiteľné.

Už som sa chcel pýtať, či je tá schéma S1-84 aplikovateľná aj na S1-83.... Ale predsa len by som mal o ňu záujem v lepšej kvalite. Posielam email v SZ. Možno sa mi ju podarí vtesnať do 300kB.

samec · #9 Příspěvek od **samec** » 27 úno 2025, 20:06

Prípadne by som sa možno toho osciloskopu rád zbavil výmenou za zobrazovatko BM370.

#10 Příspěvek od **masar** » 28 úno 2025, 00:39

BM370 byl sice můj dětský sen, ale dnes už jen historická trofej. Na měření to moc není. Jako Velorex mezi auty.
Oba manuály jsem trochu upravil a dal ke stažení sem.

samec · #11 Příspěvek od **samec** » 28 úno 2025, 12:52

Ja viem. Na bežné používanie mám digitál Hantek DSO2D15. Ale po skúsenostiach s digiálnymi multimetrami mám predtuchu, že aj keď v 100 prípoadoch je digiál lepší než analóg, tak v 101. prípade sklame a preto chcem mať v zálohe jednoduchý, skladný, ľahko servisovateľný analóg. Videl som na internetoch aj zaujímavejšie osciloskopy, ale nie sú tak ľahko dostupné, ako BM370. Henten sovietský S1-83, aj keď menší než krava BM584, je na moje potreby príliš veľký, aby zaberal miesto v skrini čakaním, že snáď raz za 10 rokov ho použijem. Možno ho využije niekto, kto má viac miesta. Ale než sa ho zbavím, chcem mať nejakú náhradu.

#12 Příspěvek od **masar** » 28 úno 2025, 14:23

BM370 není náhrada. Hlavním nedostatkem je absence DC režimu. To přece nelze tolerovat. Jo, v dřevních dobách, kdy předmětem servisu byla rádia a televize, to bylo "lepší než nic".

#13 Příspěvek od **rnbw** » 28 úno 2025, 14:28

BM370 nie je ani meraci pristoj, len to nieco ukazuje.
Ked chces nieco male a lacne, tak sovietsky N313.

samec · #14 Příspěvek od **samec** » 01 bře 2025, 15:08

masar píše:Hlavním nedostatkem je absence DC režimu.

Ech, to som si neuvedomil.

Pred 20 rokmi boli v predaji lacné osciloskopy asi voltcraft. Dúfal som, že by dnes mohli byť vo výpredaji za symbolickú cenu.

Asi si ten sovietský ešte chvíľu ponechám.

#15 Příspěvek od **rnbw** » 01 bře 2025, 15:31

Pozeral som osciloskopy na bazosi aj aukre a je to dost bieda. Drahe a mizerne. BM370 za 70 eur...

Ale tu mas ten N313 za 39: https://elektro.bazos.sk/inzerat/175621 ... loskop.php
Alebo S1-94 s nemeckymi popiskami za 40:
https://elektro.bazos.sk/inzerat/175588 ... -c1-94.php
