Optočlen PCF817

Zpráva

AZK401 · #1 Příspěvek od **AZK401** » 15 dub 2025, 21:57

Zdravím,

nemáte někdo optočlen PCF817 v původní velikosti: rozteč vývodů cca 8 x 5 mm? Než jsem stačil postavit zařízení, výrobci ho zmenšili cca na polovinu jako PC817a deska je předvrtaná. Koupím, nebo vyměním 2 za 2.

#2 Příspěvek od **rnbw** » 15 dub 2025, 22:23

PCF817 neexistuje. Existuju DIP6 optocleny, ale nikdy som nevidel 4-pinovy velkosti DIP6.

AZK401 · #3 Příspěvek od **AZK401** » 15 dub 2025, 22:25

Hill na to navrhl zařízení a DPS! Že by nevěděl, co činí?

workhard · #4 Příspěvek od **workhard** » 15 dub 2025, 22:27

Neexistuje. Taky jsem to zkoušel hledat. Jednoznačně konstrukční chyba.

#5 Příspěvek od **Hill** » 15 dub 2025, 22:37

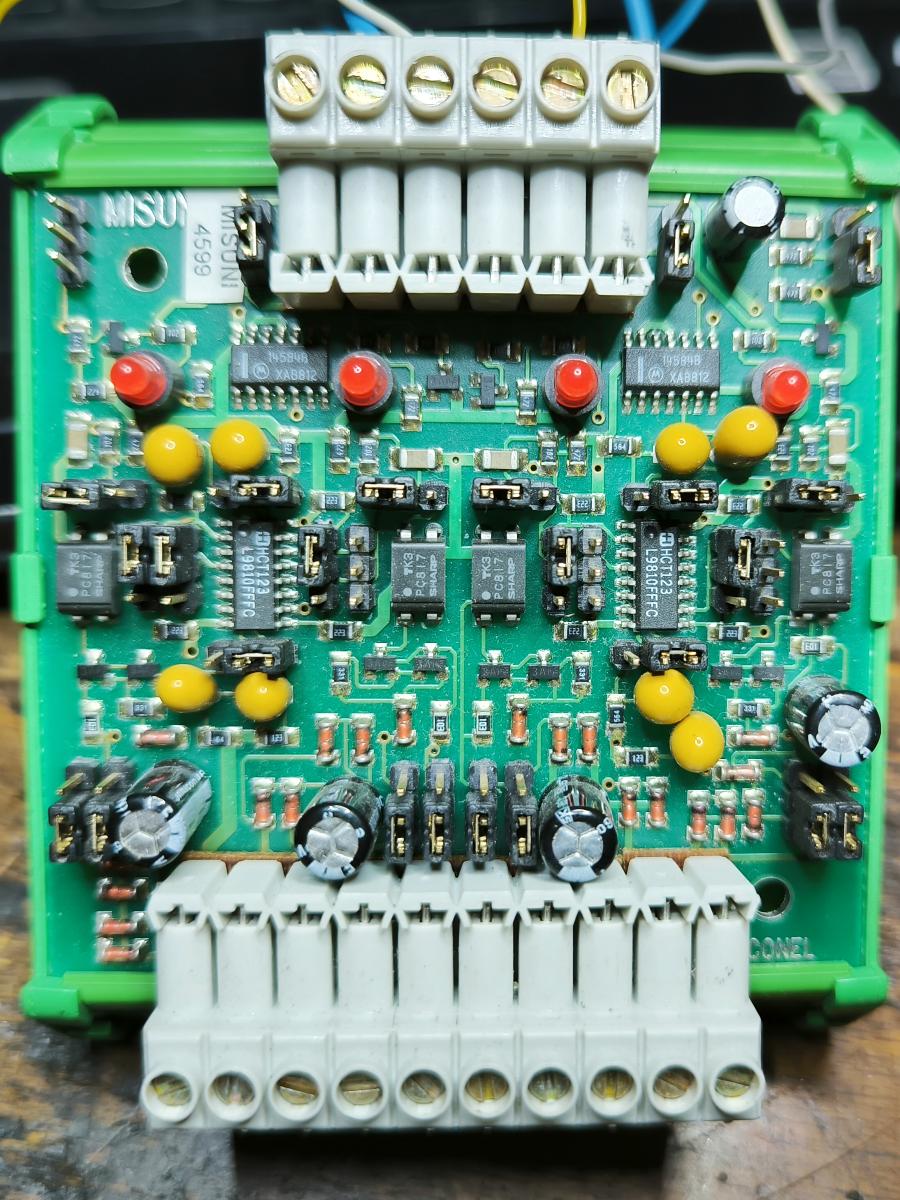

Mám tu ještě nějaký oddělovač se čtyřmi PC817. Jsou teda pájené v prokovech, takže je opruz dostat je ven nepoškozené. Ale nepotřebuji to.
Synek kolem jezdí průměrně dvakrát do měsíce s náklaďákem, třeba by se našla šance, kam ti to hodit.
Ale třeba Drátek je má za pětku kus, Hadex dokonce za búra.

samec · #6 Příspěvek od **samec** » 15 dub 2025, 22:44

Nemal tam byť pôvodne nejaký WK16412?

EDIT: Tak nič. Kým som to dopísal, tak sa to vysvetlilo.

#7 Příspěvek od **Hill** » 15 dub 2025, 22:49

Nene, mám chybu v popisu, ten PCF817 byl menší. Ale další jsem dělal s PC817, to jsem tu vyvěsil.

workhard · #8 Příspěvek od **workhard** » 15 dub 2025, 22:51

To jsou ale PC817 s roztečí vývodů 10x2,5 mm, těch jsou všude lopaty.

AZK401 · #9 Příspěvek od **AZK401** » 15 dub 2025, 22:58

Díky všem. PC 817 mám, ale nechtějí roztáhnoun nohy do těch dírek.

jenicek · #10 Příspěvek od **jenicek** » 15 dub 2025, 23:47

Musíš je otočit o 90 stupňů

Napiš rozteče děr, kouknu co mám v šuplíku.

#11 Příspěvek od **Hill** » 16 dub 2025, 17:28

A to je takový problém mezi ty dírky vyvrtat na každé straně ještě jednu a plošňák doškrábnout?
Já jsem těch stroboskopů dělal během několika let víc, co šuplík dal (nějaký ten 4N.., TC...), plošňáky z odřezků kreslené ručně lakem mezi důlky naťukané jehlou skrz čtverečkovaný papír, na kterém jsem měl předlohu.
A při překreslování do štábní kultury jsem tomu dal korunu - udělal chybu v rozteči vývodů.

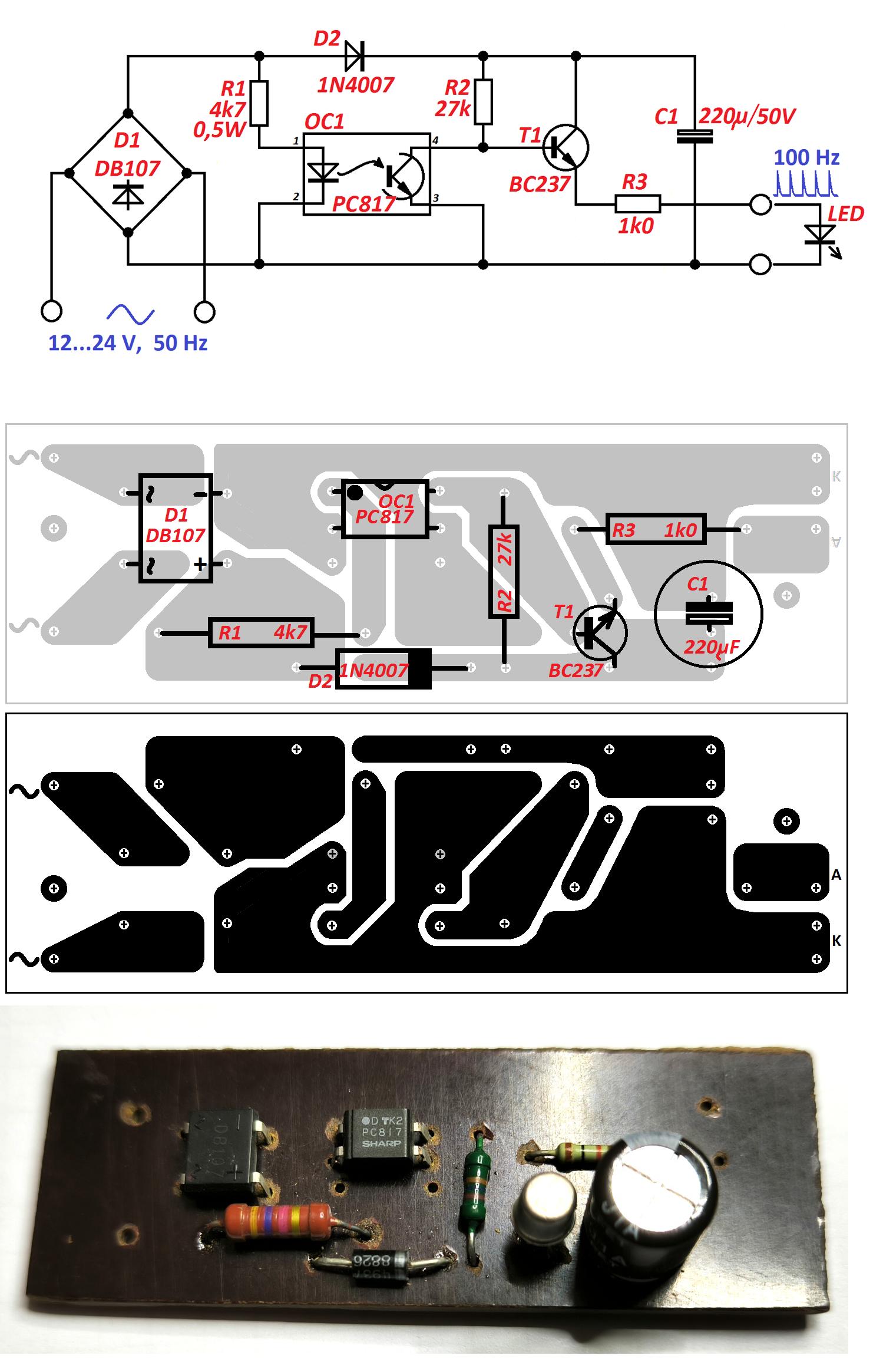

Ale zase jsem našel fotku jedné ze zkušebních verzí s PC817, která už dlouho maká.
Tady to máš správně.

AZK401 · #12 Příspěvek od **AZK401** » 16 dub 2025, 19:32

Není to samozřejmě problém. Já si jenom myslel, že ta součástka existovala, tak jsem se pokusil jí sehnat, nic víc.

#13 Příspěvek od **judeware** » 16 dub 2025, 23:03

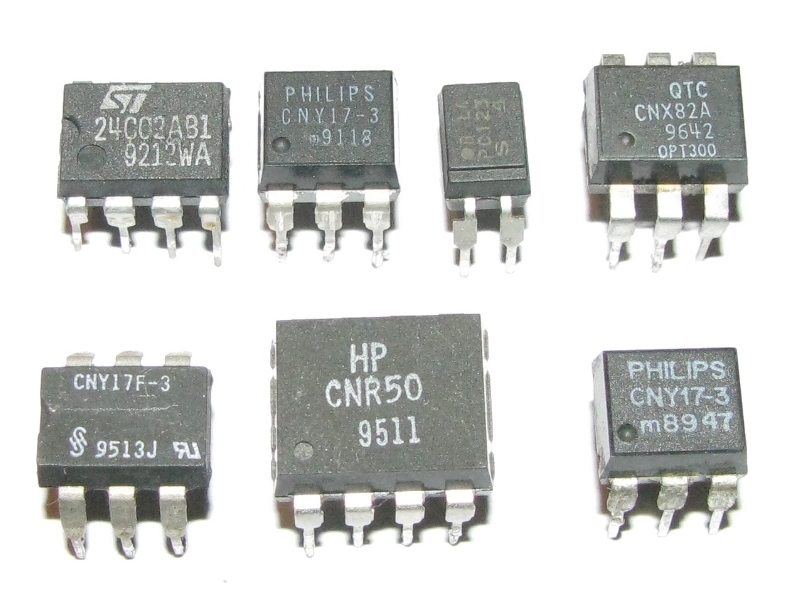

Z toho, co jsem narychlo vytáhl na světlo boží, nevypadá nic výrazně odlišně, než je paměť 24C02 v DIL8 (kromě CNR50). To by mě vážně zajímalo, co by tam (do tazatelovy konstrukce) svými rozměry pasovalo.

AZK401 · #14 Příspěvek od **AZK401** » 17 dub 2025, 15:45

Nic! Vysvětleno. I mistr tesař se někdy utne

#15 Příspěvek od **Hill** » 17 dub 2025, 18:02

Například ten PC123S by udělal stejnou službu, u CNY17-3 i CNX82A není vstup a výstup proti sobě, takže se musí posunout vývody na výstupu (4 a 5) a bázi na pinu 6 zatížit proti zemi odporem asi M1.
Jen ten CNR50 není vhodný, jednak vyžaduje víc součástek okolo, jednak má hysterezi, která by způsobila rozmazání sledovaných značek.

Jojo, i mistr tesař se někdy utne. A to nám sem chodí jeden mistr často sťatej...
