Phlips AQ 5150 - nekvalitní přednes, ve sluchátkách OK

Zpráva

dvorak · #1 Příspěvek od **dvorak** » 25 dub 2025, 14:42

RMG Philips AQ 5150 má v reproduktorech nekvalitní přednes - poněkud chraptí, především v hloubkách , ale po připojení sluchátek do výstupu jack je v pořádku. Kde mám hledat problém ? Pro úplnost ještě dodávám, že repro jsou 8-mi ohmové /2W a sluchátka jsou od walkmenu - zřejmě 32 ohm. Děkuji.
Ještě doplním, že po zapojení L a P repráku solo je rovněž reprodukce dobrá.

ransom · #2 Příspěvek od **ransom** » 25 dub 2025, 17:17

dvorak píše:zapojení L a P repráku solo

Pokud to má znamenat připojení jen jednoho repráku, tipoval bych špatný kondenzátor ve zdroji. Jak to hraje na baterky?

#3 Příspěvek od **jezevec** » 25 dub 2025, 17:39

Tu poslední větu moc nechápu, ale podle popisu to vypadá na vadné interní repra.

dvorak · #4 Příspěvek od **dvorak** » 25 dub 2025, 19:42

Samotný jeden reprák, ať již L nebo P, hraje dobře, takže asi budou v pořádku. Problém je při zatížení obou .
Při provozu na baterie je to stejné.

#5 Příspěvek od **rnbw** » 25 dub 2025, 19:51

Filtracia napajania pre koniec.

ransom · #6 Příspěvek od **ransom** » 25 dub 2025, 20:37

Pokud to je stejné i na baterie, nebude to filtrace.
Zkus připojit jiné dva reproduktory. Nebo sluchátka a k tomu navíc zatížit výstupy koncáku napevno rezistory 8R2.

#7 Příspěvek od **teufel** » 25 dub 2025, 22:39

Může to být také nakmitávající koncový stupeň. Už jsem se s tím setkal, bylo tam nějaké TDAčko, tuším TDA2003. Chtělo by se na to kouknout osciloskopem, nejlépe analogovým. Do vstupu pustit sinus (1 kHz), na výstupu měřit. Bude-li někde na sinusovce takový "buřtík", je to jasné. Nakmitávat to může jen při určité zátěži. Mohl by na to pomoci Boucherotův RC článek na výstupu.

dvorak · #8 Příspěvek od **dvorak** » 26 dub 2025, 11:39

Možná by pomohlo schéma, kde bude zapojeni sluchátkového výstupu.

#9 Příspěvek od **rnbw** » 26 dub 2025, 11:44

https://www.reeltoreel.nl/Philips-repair-database.html píše:MODEL: AQ5150
SYMPTOM: Tuning is OK, but distorted sound with bass tone on radio
CURE: Check C16.

#10 Příspěvek od **Hill** » 26 dub 2025, 12:56

dvorak píše:Možná by pomohlo schéma, kde bude zapojeni sluchátkového výstupu.

Sluchátkový výstup je zapojený klasicky - konektor s rozpínacími kontakty, které odpojí reproduktory. Nic víc.
Problém bude v blokování napájení - odběr sluchátek to ani necítí, odběr s jedním reproduktorem to ještě zvládá, ale odběr s oběma (navíc při zdůrazněných basech) už způsobuje tak velký pokles napětí na tom elektrolytu, že to začne zkreslovat, ať už v důsledku změn pracovního bodu konců, nebo jejich rozkmitání.

dvorak · #11 Příspěvek od **dvorak** » 27 dub 2025, 10:35

Děkuji kolegovi rmw za tu databázi závad u přístrojů Philips.
Ten kondenzátor C16 - 10 mikroF- jsem vyměnil, ale vliv to bohužel nemá.
Navíc jsem si trochu rozhodil stereo příjem. Tato část tišťáku je mimochodem zespodu "zašpiněna" jakousi černou barvou(saze), kterou jsem musel částečně odstranit - setřít. Nějak to souvisí ?

#12 Příspěvek od **Hill** » 27 dub 2025, 11:09

To zašpinění určitě nebylo úmyslně z výroby, takže ne, to setření samotné na to může mít vliv jen v tom, žes to rozmazal de mezer mezi spoji a vytvořil odpory, které tam nebyly. Přemyj to lihem, vysuš kuchyňskou utěrkou, nebo hajzlpapírem a uvidíš.
Na schématu nemůžu přečíst hodnotu filtračního kondíku napájení koncového zesilovače (že by 470 µF?), podle mě ztratil kapacitu, nebo se mu zvýšil ESR.
Přece jen je rozdíl mezi odběrovými kopanci při zátěži 32 Ω a 8 Ω. Ty musí ten kondík dokrmit. A podobně se může projevovat i filtrace pracovního bodu koncových zesilovačů (BIAS), bývá 47 až 220 µF.

dvorak · #13 Příspěvek od **dvorak** » 27 dub 2025, 16:20

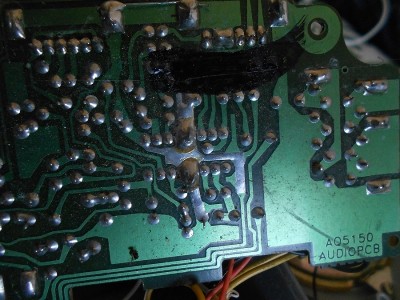

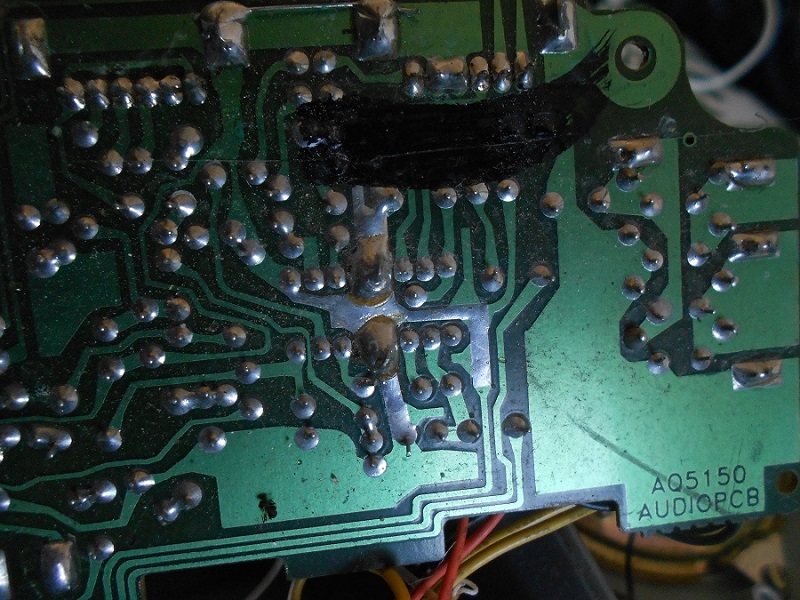

Myslíš ten C 75 ? Má kapacitu 1000 mikroF. Jinak na tom koncáku je také ta černá barva...

#14 Příspěvek od **Hill** » 27 dub 2025, 16:46

Na tu barvu se vykašli, ta tam zjevně je už z výroby. Ušetřili za nálepku Q.C.PASSED, kterou tam obvykle Asiati lepí. Protože tyhle laciné strojky obvykle dělali na Filipínách, nebo tam někde.
Jestli je tam LA4227, tak jde o ty dva elektrolyty připojené k pinům 1 a 12 (jsou proti sobě na konci s výřezem). Pozici ti neřeknu, nemám tak čitelné schéma. Ale, jestli tam je 1000 µF, asi jsi na správné adrese.

Poslední možnost by pak byl napálený koncák, ale nevidím důvod, proč by jeden vadný konec měl vliv i na druhý, když připojíš oba reproduktory. Takže koncák bude patrně v pořádku.

dvorak · #15 Příspěvek od **dvorak** » 27 dub 2025, 17:42

Tak po výměně toho velkého kondenzátoru (je tam jeden) je reprodukce silnější, nicméně stále zkreslená. Ty 2 kondiky, co píšeš, mají kapacitu 100 mikroF. Na typ IO nevidím, je na něm velký chladič.
