Displej z testeru T7

Zpráva

#1 Příspěvek od **hafca** » 04 kvě 2025, 11:20

Z odpraveného testeru T7 mi zbyl displej, je to cca 1.8". Chtěl bych ho zužitkovat, ale nikde jsem nenašel zapojení pinů. Jediné co je jasné je napájení.
Hledal jsem, ale nikde o jeho zapojení není ani zmínka. Zkoušel jsem to s knihovnou Adafruit_ST7735, ale bez znalosti vývodů jsem nepochodil.
Nemá někdo nápad, jak ho zapojit?

Cowley · #2 Příspěvek od **Cowley** » 04 kvě 2025, 13:58

Není to toto?

#3 Příspěvek od **EKKAR** » 04 kvě 2025, 14:01

Jo, levej horní kvadrant odkazu, skoro tutově ...

#4 Příspěvek od **hafca** » 04 kvě 2025, 14:19

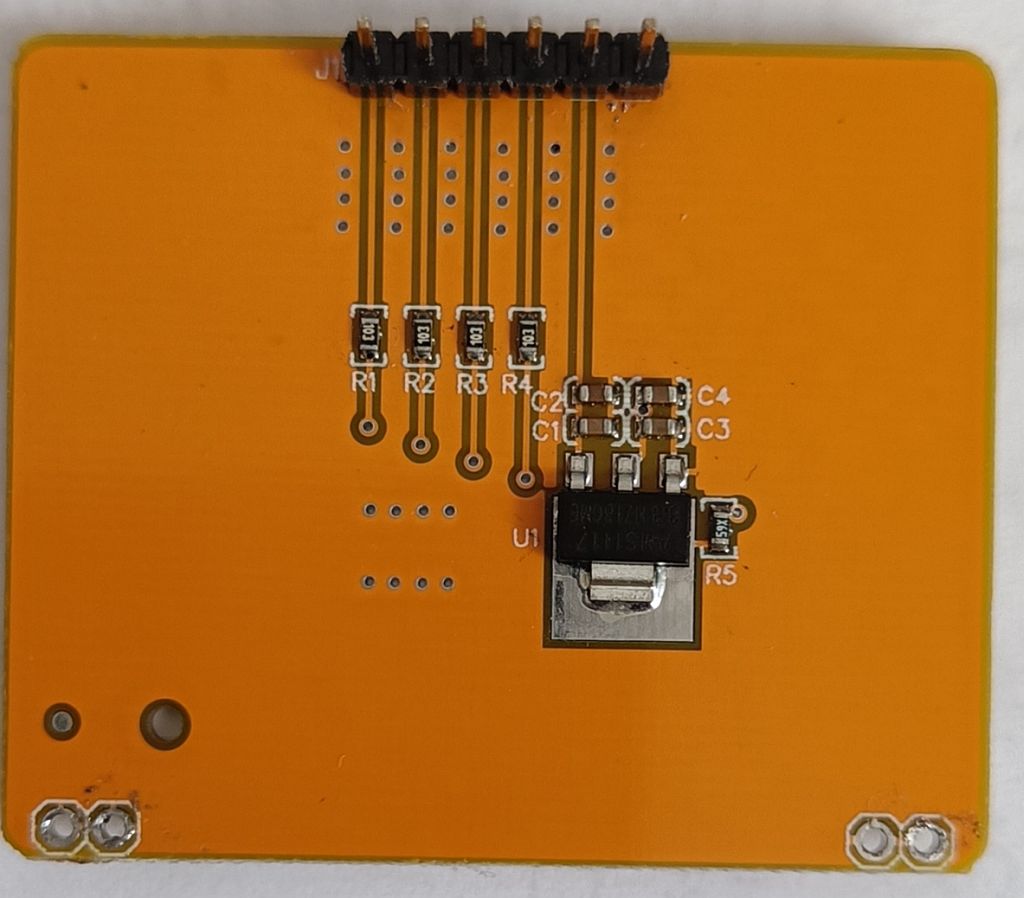

To jsem viděl, ale, tohle to podle mě není. Nesedí ani napájení. Na obrázku co jsem sem dal je první zem a vedle ní +. Těch zapojení je víc, ale žádné mi sedělo.

Cowley · #5 Příspěvek od **Cowley** » 04 kvě 2025, 15:13

Proč by ne?

martinkopp · #6 Příspěvek od **martinkopp** » 04 kvě 2025, 15:32

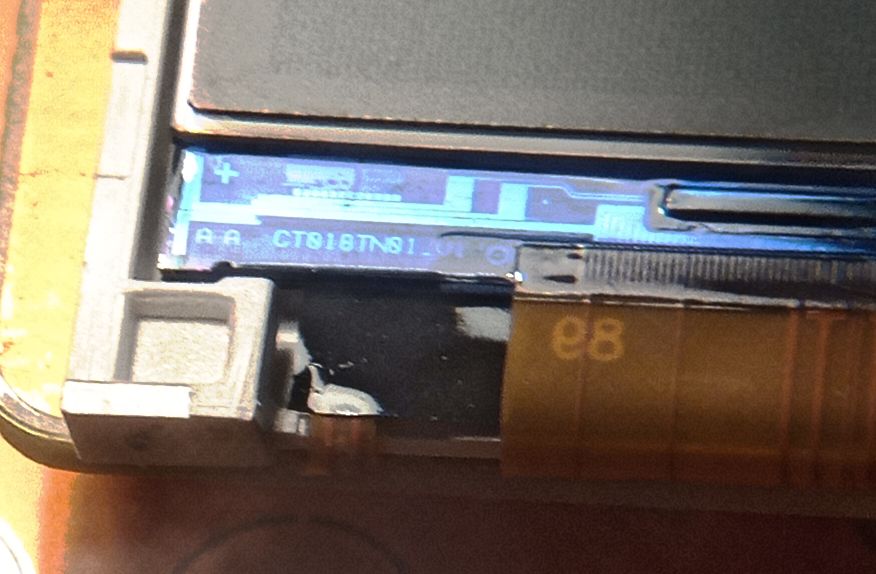

Jinak nezbude než displej sundat z desky a podívat se co je na něm napsáno a jak jsou zapojeny vývody...

#7 Příspěvek od **hafca** » 04 kvě 2025, 15:43

Omluva, soustředil jsem se je na obrázek displeje a toho konektoru už jsem si nevšiml.

Hledal jsem nějaké demo s tím displejem, ale co jsem našel, tak je všude použitý ještě CS. A já mám jen čtyři piny.
Displej je dobře přilepený a sundavání by asi nedopadlo dobře.

#8 Příspěvek od **EKKAR** » 04 kvě 2025, 15:43

Tak zrovna tohle si myslím že má PRCák udělaný na všech deskách/displejích stejně - na jednom kraji konektoru je zem a od ní postupně na druhej kraj Unap a zbylý 4 vodiče ...

samec · #9 Příspěvek od **samec** » 04 kvě 2025, 16:41

Ani tester si neopravil, ani displeju nerozumieš... Nechceš sa radšej venovať niečomu jednoduchšiemu?

martinkopp píše:Jinak nezbude než displej sundat z desky a podívat se co je na něm napsáno a jak jsou zapojeny vývody...

Neni treba.

https://datasheet4u.com/datasheet/INNOL ... 01-1227050

#10 Příspěvek od **hafca** » 04 kvě 2025, 16:51

Tester jsem neopravoval, protože na výměnu procesoru nemám vybavení, ruce ani oči. Pro mě je jednodušší si těch pět stovek za půl hodiny vydělat a koupit nový.
Ale jinak děkuji za podnětné rady. A neboj, taky zestárneš.

Celeron · #11 Příspěvek od **Celeron** » 04 kvě 2025, 17:26

Na T4 vyměnit odpálenej procesor není až takovej problém ale najít na netu původní a funkční FW, to je velkej problém. Vyzkoušel jsem asi čtyři různý FW, prý pro T4 a z toho šly jen dvě a z toho jedna nechtěla vypínat. Nyní mám v T4 napečenou nějakou rozšířenou variantu FW ale má dost divný chování a tak jsem radši koupil novej T4.

lesana87 · #12 Příspěvek od **lesana87** » 04 kvě 2025, 18:13

hafca píše:Hledal jsem nějaké demo s tím displejem, ale co jsem našel, tak je všude použitý ještě CS. A já mám jen čtyři piny.

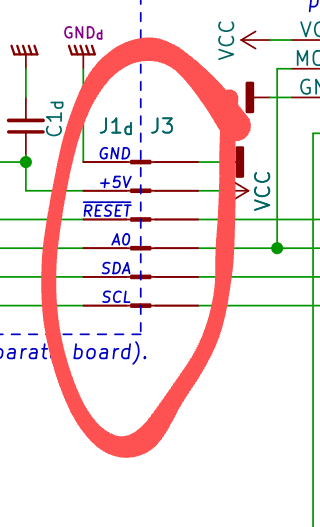

CS je na SPI sběrnici, ten displej má podle schématu I2C sběrnici. Ale není mi jasné, jak může běhat I2C přes 10k odpory, navíc je ten displej připojenej na SPI port procesoru, tak kdo ví, jak to je.

#13 Příspěvek od **hafca** » 05 kvě 2025, 13:45

Zkusil jsem otestovat vývody jestli je to opravdu I2C. Testy s ESP32 i s UNO shodně nenašly žádné zařízení. Takže to opravdu bude mít asi nějaké speciální zapojení.

Cowley · #14 Příspěvek od **Cowley** » 05 kvě 2025, 17:49

Píšeš "z odpraveného testeru". No a displej nemohl být také odpraven?

#15 Příspěvek od **hafca** » 05 kvě 2025, 18:03

Možné je všechno. Tester umřel na cca 40V nabitý kondenzátor. Předpokládám, že až k displeji se to nedostalo. Ale jak je to doopravdy, kdo ví? Abych si to ověřil, musel bych z nového displej vyndat a zkusit. A do toho se mi moc nechce. To je jednodušší si ho za stovku koupit.
