Prietokomer pre podtlak

Zpráva

misocko · #1 Příspěvek od **misocko** » 03 zář 2025, 19:44

ahojte
V robote používame na dopravu granulátu podtlakový system dopravy. Pumpa je centrálna, zabezpečuje vakuum do viacerých strojov, na každom stroji je ventil ktorý otvorí vakuum a nasava - vzdy iba jeden stroj v daný moment. Často sa nám stáva že "nenasáva" a nevieme prečo, či je na vine samotná vakuovka alebo diery v potrubi, alebo niečo ine. Na podtlak máme manometer, ale nijako neviem odmerať prietok. Už sa nám stalo že v servise nahodili podtlakovku určenú na 3000 rpm, na motor 1500 rpm. Podtlak bol, prietok nie. Týždeň sme bojovali kým sme zistili kde je problem. Existuje nejake hotove riešenie , pripadne nestretol sa niekto s niečim (prenosne, priemer hadic máme väčšinou 50mm)

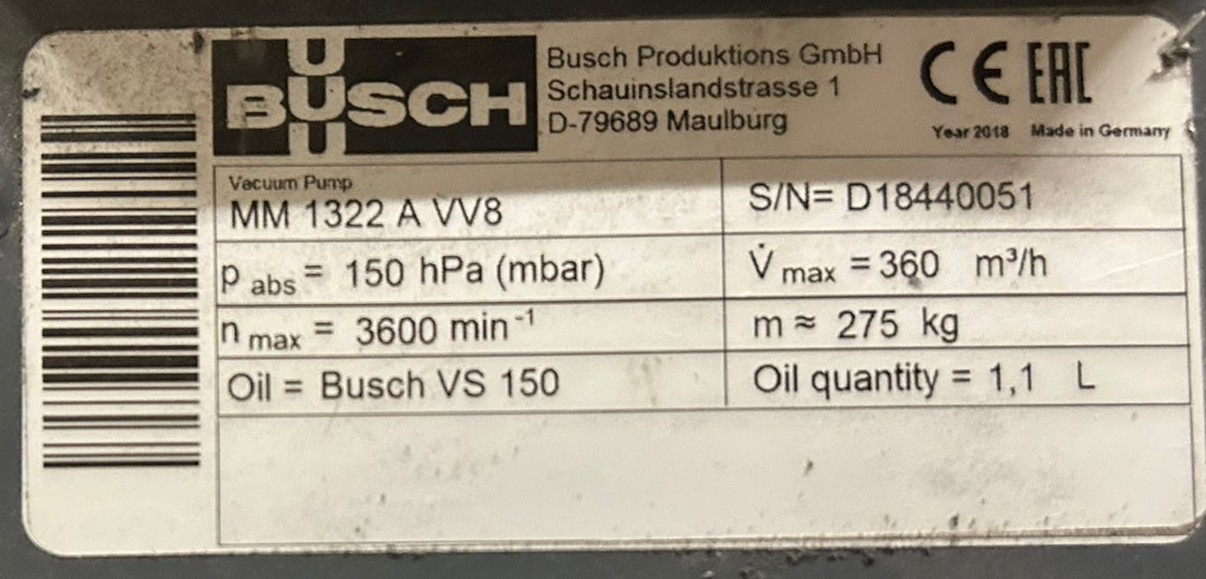

vakuovka Pabs = 150mbar , prietok max 360m3/h
vopred Ďakujem

HF_Tech · #2 Příspěvek od **HF_Tech** » 03 zář 2025, 21:08

Na tohle by měl stačit jednoduchý diferenciální tlakoměr s dýzou na výstupu vývěvy.

Sandal · #3 Příspěvek od **Sandal** » 03 zář 2025, 21:12

Nemusíš měřit nutně na straně podtlaku. Dá se, možná i přesněji měřit na výfuku vývěvy, pokud snímači nevadí trocha oleje ve vzduchu.

bum · #4 Příspěvek od **bum** » 03 zář 2025, 21:14

Misocko máš SZ

samec · #5 Příspěvek od **samec** » 03 zář 2025, 23:37

Meranie podtlaku musí stačiť. Ostatné je potom už len geometria a fyzika. Dôležité je, aby vákuomer skutočne meral vákuum, nie len pri vákuu ukazoval za roh.

misocko · #6 Příspěvek od **misocko** » 04 zář 2025, 07:03

Sandal, asi su dávno preč časy vyvev ktoré sa na družstvách použivali na dojenie kráv. Z tejto vyvevy nevytečie ani kvapka oleja. Akurát je vystup horúci jak sviňa.
Samec, meranie podtlaku fakt nestači. Keď nemáš dostatočný prietok , granulát sa v trubkách len prevaľuje.

HF_Tech · #7 Příspěvek od **HF_Tech** » 04 zář 2025, 08:58

Tady máš princip: http://old.allforpower.cz/clanek/primar ... -prumyslu/

Když si to budeš bastlit sám, tak stačí dvě trubky s přírubou a mezi příruby přišroubuješ plech s dírou. Tlakoměr se připojuje přes hadičky, tak vysoká teplota nevadí. Rozdíl tlaku bude řádově stovky Pa až jednotky kPa.
Hotové to jde koupit třeba od firmy JSP, ale cenově je to kanón na vrabce.

misocko · #8 Příspěvek od **misocko** » 04 zář 2025, 09:52

Principi meraniansu mi zname. Vyrabať to nebudem. Dik za typ na firmu

samec · #9 Příspěvek od **samec** » 04 zář 2025, 13:03

Prietok je daný tlakom. Ak máš ten istý dopravník, s tým istým dopravovaným materiálom, tak nemôžeš mať iný prietok pri rovnakom tlaku. Je to ako ohmov zákon. Ak máš 100W odpor napájaný 100W zdrojom trebárs 12V a namiesto 100W zdroja dáš 50W zdroj 12V, ktorý nedokáže dodať potrebný prúd, tak ten slabší zdroj nemôže dodať ani tých 12V. Nutne klesne aj napätie. Takže ak dáš slabšiu vývevu, ktorá nestačí, tak neexistuje, že sa zmenší len prietok a tlak zostane zachovaný. Ten pokles tlaku bude menší, než sa na prvý pohľad zdá, ale bude tam. To je fyzika.

misocko · #10 Příspěvek od **misocko** » 04 zář 2025, 13:04

Vyriešené.
https://photos.app.goo.gl/EEhj1UPbn1rDPSSTA
Prietokomer na vodu, vytvara aj odpor takže myslim že to bude na infotestovanie OK.

ohryzek36 · #11 Příspěvek od **ohryzek36** » 04 zář 2025, 16:58

V práci jsme používali na toto rovněž průtokoměry od IFM - něco z řady SDxxxx - každý robot měl pevně svůj (a svoji vývěvu).

bum · #12 Příspěvek od **bum** » 05 zář 2025, 12:54

"Misocko" podle odkazu výše co jsi dal používáte něco podobného jako jsem použil s kolegou v roce 2009 když jsme na VKS před rekonstrukcí také používali pneu-dopravu, tehdy jsme si to s kolegou celé vyráběli sami také z průtokoměru a fungovalo to dobře, zobrazení hodnot bylo na LCD a program co jsem k tomu psal byl hodně jednoduchý.
