Rušení BT

Zpráva

TAKJAN · #1 Příspěvek od **TAKJAN** » 26 říj 2025, 19:10

Podařilo se někomu (pokud jste něco podobného dělali) odrušit normální maličký audio BT modul při napájení ze stejného zdroje jako má zesilovač? Dělal jsem tři malé audio zesilovače, kde je i BT modul. Pokud je napájen ze stejného zdroje, je slyšitelné různé rušení -pískání, cvrlikání. Nedokázal jsem se toho nijak zbavit, tlumivky, kondy, oddělovací DC-DC měnič, nic nepomohlo, jen oddělený zdroj. Jo, a ten vlastní audio zesilovač je čistý analog. Propoj zemí do jednoho bodu.

HF_Tech · #2 Příspěvek od **HF_Tech** » 26 říj 2025, 19:33

Tam máš dvě chyby:
1) U citlivých aplikací se země nepropojují do jednoho bodu. Je to blbost.
2) Potřebuješ aby DCDC měnič běžel v CCM módu. Jinak je potřeba použít v měniči stíněnou tlumivku a oddělit citlivější části pomocí LDO stabilizátoru.

dred · #3 Příspěvek od **dred** » 26 říj 2025, 19:44

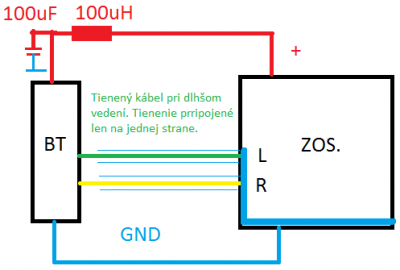

Montoval som pár kusov do starých rádioprijímačov takto... a super!

ZVUK2000 · #4 Příspěvek od **ZVUK2000** » 26 říj 2025, 20:32

Nebo oddělovací nf trafíčka.

TAKJAN · #5 Příspěvek od **TAKJAN** » 26 říj 2025, 21:09

DC-DC měnič, těch pro malý výkon moc není. Samozřejmě že jsem použil tlumivku a kondy. Do jednoho bodu v tom smyslu, že modul je těsně u předzesilovače, takže napájecí a signálová zem je jedna, ale s nulovou délkou. Zajímavé, že čína moduly se zesilovačem v jednom to nedělají a žádný oddělení prakticky nemají. Jenže nějaký 2W a ještě v D je na nic.
Oddělovací trafíčka by stejně měli propojenou zem.

#6 Příspěvek od **mi-ro** » 27 říj 2025, 07:19

Galvanické oddělení je asi řešení ale kde a z čeho vzniká rušení? Že by pulzní napáječ? Nebo BT modul? KS jsi psal že je čistý analog, tak tady asi ne. Rušení se zemní smyčkou a propojením GND je vždycky tak trochu duchařina. Na to žádný 100% pravidlo není. Ladil jsem různé sestavy, dříve hlavně na brum a vždy to vyřešilo zdánlivě nelogické řešení s propojením společného vodiče a nebo připojování kapcity.

BOBOBO · #7 Příspěvek od **BOBOBO** » 27 říj 2025, 07:30

Nebo malý odpor v kostře .

#8 Příspěvek od **mi-ro** » 27 říj 2025, 07:38

Kostru lze taky oddělit nějakým malým odporem ale pak je nutné i signálovou GND oddělit kapacitou páč tam bude nějaký ss offset.

ZVUK2000 · #9 Příspěvek od **ZVUK2000** » 27 říj 2025, 10:06

A ten výstup z BT je linkový nebo sluchátkový? Pokud je sluchátkový a je ve třídě D tak se mu nemusí líbit vstup zesilovače. Některé D fungují jen s indukční zátěži.

#10 Příspěvek od **Hill** » 27 říj 2025, 14:49

Nemusí jít jen o indukční zátěž: už jsem měl co dělat se sluchátkovým výstupem, který potřeboval detekovat připojená sluchátka:
zatížený odporem nad asi 220 Ω v každém kanálu odmítal vůbec pustit na výstup zvuk, při 150 Ω jednou pustil, jednou slabě a se slyšitelným rušením, dvakrát vůbec, teprve při zátěži odpory 68 Ω v každém kanálu fungoval spolehlivě.
Asi usoudil, že tohle už skutečně sluchátka jsou.
Pravda, šlo o přijímač DAB+, ale na jeho nf straně - co když to BT modul vyžaduje taky?

TAKJAN · #11 Příspěvek od **TAKJAN** » 27 říj 2025, 16:55

BT modul má výstup normální, ne na sluchátka. Prostě audio cca 80mV. Žádný zesilovač. To rušení se objeví až když modul začne pracovat, je napárován. Digitální rušení zcela jistě. Vše je analogové, jak jsem psal, ale samostatný napájecí zdroj 5V pro modul je spínaný, ale to vůbec neruší. Jedině při společném zdroji, i analogovém. Zesilovač od hadexu https://www.hadex.cz/m429c-zesilovac-20 ... -a-radiem/ tenhle křáp, který jsem koupil jen tak na zkoušky, to dělá taky.

#12 Příspěvek od **Hill** » 27 říj 2025, 17:06

Ale u toho zesilovače z Hadexu na to slyšitelné rušení při použití bluetooth upozorňují už při prodeji:

**Upozornění: **
Při použití Bluetooth slyšitelné rušení
Flash disk, SD karta musí být naformátovány ve formátu FAT32

Zajímavé je, že v návodu o tom není zmínka.

TAKJAN · #13 Příspěvek od **TAKJAN** » 27 říj 2025, 17:20

Jo, píšou to. Takže to muže být problém, jde o to, kde sehnat jiný modul než čínský, ten čip bude stejně stejný.
Ono to znamená jen další zdroj trvale v zásuvce, ale je to takový divný, nedoladěný.

HF_Tech · #14 Příspěvek od **HF_Tech** » 27 říj 2025, 17:59

Hoď sem pořádnou fotku vnitřku toho čínského zázraku.
Možná to řešení bude úplně jednoduché

ransom · #15 Příspěvek od **ransom** » 27 říj 2025, 19:50

Ten BT modul se NESMÍ napájet stejným napětím jako zesilovač. Vznikne zemní smyčka mezi napájecí a signálovou zemí. Je to jeden z nejhorších prohřešků v audiu, kterého se pořád dokola dopouští kdekdo, od nezkušených začínajících kutilů po autory článků v časopisech a výrobce stavebnic.
Buď musí mít samostatné napájení, nebo izolační DC-DC měnič. Stačí za pár drobných z Aliexpressu. Dělám to tak poměrně často. Tyhle používám.
https://a.aliexpress.com/_EzFvGTI
Ideální by bylo napájení baterií, ale to je většinou nešikovné.
