Nabíjecí modulek Li-Ion článku

Zpráva

astromik · #1 Příspěvek od **astromik** » 05 led 2026, 16:28

Musím se také "pochlubit".

Kupoval jsem nějaké součástky přes AliExperess a dodavatel tam měl nabídku, která se nedala odmítnout.
5 nabíjecích modulů na Li-Ion články za 20 CZK.

I když jsem pro ně v tu chvíli žádné využití neměl, tak jsem je do toho košíku přihodil.

Po měsíci od přijetí jsem chtěl jeden z těch modulů použít a ... ZKRAT.
Zkusím druhý ... ZKRAT.
Nakonec ten zkrat mělo všech 5 desek.

Tak jsem z jednoho modulu vypájel ten nabíjecí obvod a bylo jasno.
Úplně blbě navržený plošňák.

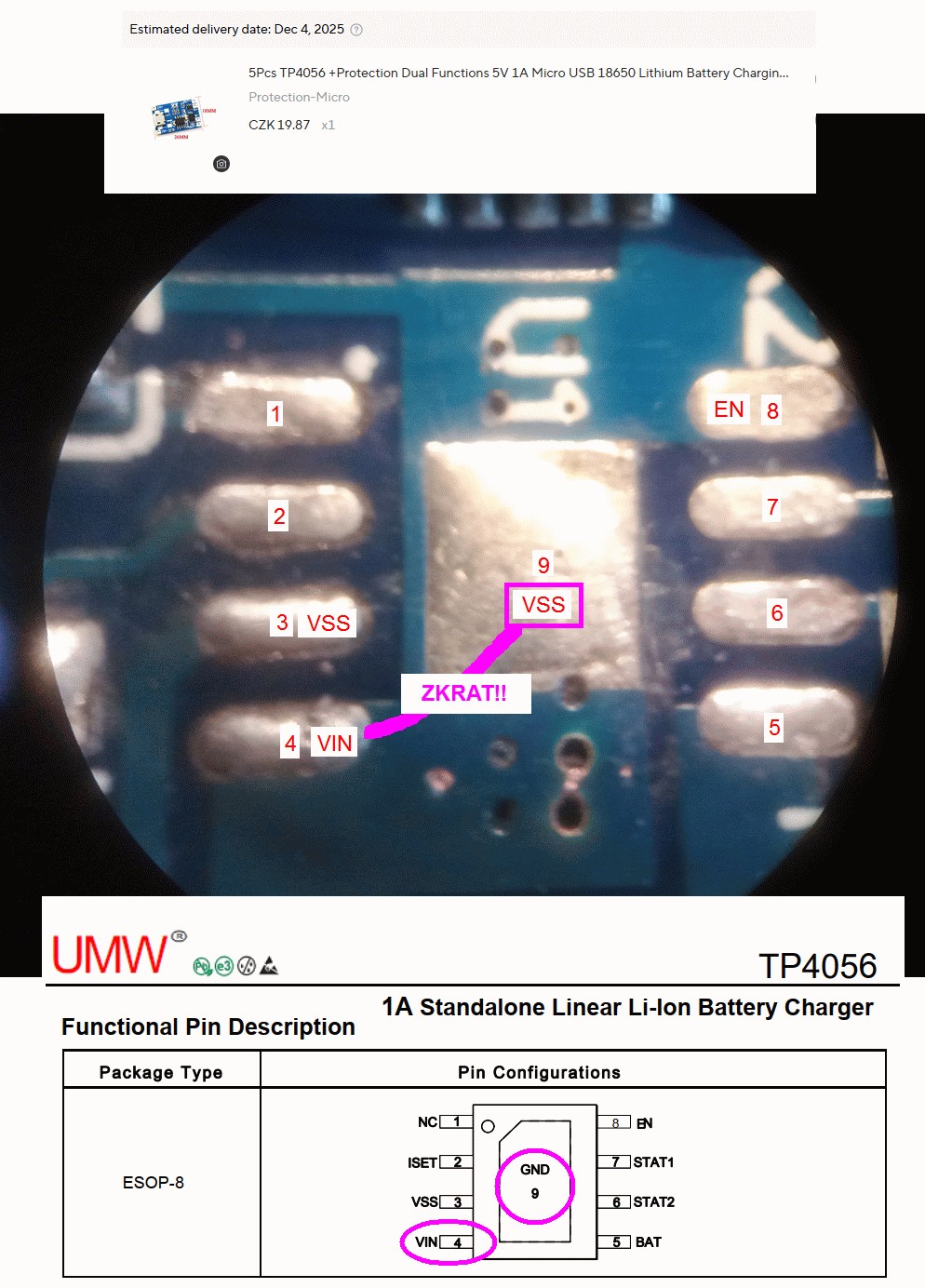

Jak je vidět na fotce, středová chladící ploška, která by měla být podle datasheetu na GND, je spojena úplně natvrdo s VIN.

#2 Příspěvek od **rnbw** » 05 led 2026, 17:26

Ostatne vyvody sedia? Ten plosak je asi navrhnuty pre iny IO.
Cinan urcite vyrobil tohoto smejdu niekolko tisic kusov, kym zistil, ze to nefunguje. Vyhodit je to skoda, na AliExpresse sa preda vsetko!

#3 Příspěvek od **teufel** » 05 led 2026, 17:57

Ano, i na tom se dá vydělat:
1. koupí si to spousta lidí
2. jen malá část se bude kvůli jednomu dolaru obtěžovat s reklamací
3. ti šikovnější (a vybavení horkovzduchem) to budou reklamovat a zadarmo tak získají funkční IO

Úplně stejnou taktiku číňan používá u podezřele levných USB flashdisků

samec · #4 Příspěvek od **samec** » 05 led 2026, 18:07

A nie je ten plošak náhodou zrkadlovo?

#5 Příspěvek od **masar** » 05 led 2026, 18:11

Tak zkus zrcadlit nápis U1.

astromik · #6 Příspěvek od **astromik** » 05 led 2026, 18:11

Zkoumal jsem jen tu vstupní část.
Pravděpodobně je to tohle schéma:
https://easyeda.com/modules/TP4056-0396 ... 86508026d7

Problém je jen v té chladící plošce, která na schématu zapojená není.

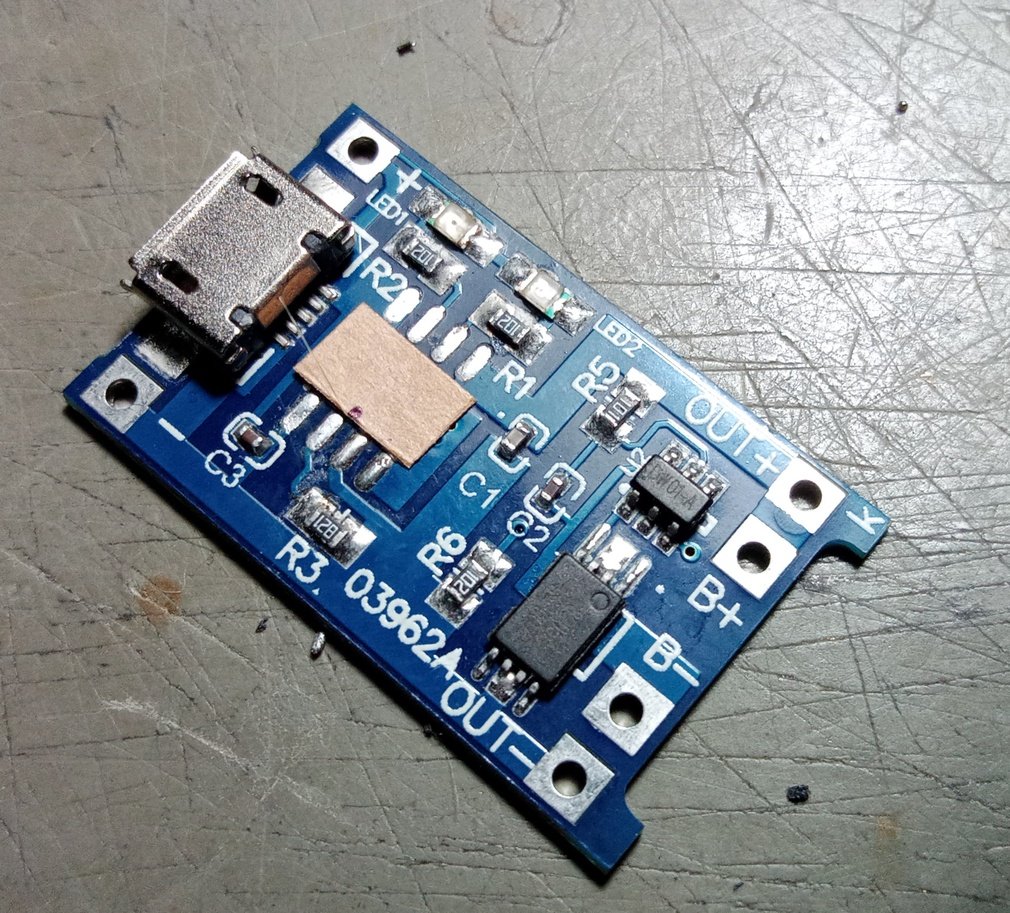

Jen pro zajímavost můžu zkusit obvod provizorně podložit kouskem prešpánu, aby se ta chladící ploška odizolovala, ale používat to nebudu.
Než abych tam někde škrábal cestičky, tak radši koupím nový modul za 13 Kč v nejmenovaném prověřeném CZ shopu.

Kdybych ty moduly vyzkoušel dřív, tak jsem mohl alespoň napsat nějaké špatné hodnocení, ale teď už je pozdě a možnost hodnocení nemám.

BOBOBO · #7 Příspěvek od **BOBOBO** » 06 led 2026, 07:35

Dej sem i odkaz . Taky tyto obvody chci a 5 za dvacku .... i jen do skladu .

astromik · #8 Příspěvek od **astromik** » 06 led 2026, 08:40

Po odizolování středové plošky už modul funguje jak má, akorát se trochu víc zahřívá.

Konkrétní odkaz je tady:
https://www.aliexpress.com/item/4001294469424.html
(prodejce: Stlxy Official Store)
Byla to ta verze "Protection-micro".

BOBOBO · #9 Příspěvek od **BOBOBO** » 06 led 2026, 08:44

Podobných mám asi 20 , třeba ho mám .

Ještě jsem je nepoužil ......

workhard · #10 Příspěvek od **workhard** » 06 led 2026, 14:07

Mám tu poslední verzi s USB-C a ta funguje OK, už několikrát použito.

samec · #11 Příspěvek od **samec** » 06 led 2026, 15:36

astromik píše:Po odizolování středové plošky už modul funguje jak má, akorát se trochu víc zahřívá.

Konkrétní odkaz je tady:
https://www.aliexpress.com/item/4001294469424.html
(prodejce: Stlxy Official Store)
Byla to ta verze "Protection-micro".

Jéj

, hentaké som kúpil pred troma rokmi. Ešte som ich neskúšal.

https://www.aliexpress.com/item/1005005865606098.html

Čím si to podlepil? To je papier? Mal si dať kapton. Je tenší a má lepšiu tepelnú vodivosť oproti papieru.

astromik · #12 Příspěvek od **astromik** » 06 led 2026, 17:13

Nevím, jak se ten materiál jmenuje odborně, ale u nás se tomu říká prešpán.
Je to takový pevný tvrdý, ale ohebný papír, nesaje vodu, používá se na izolace vinutí v transformátorech.
Ale o kaptonu jsem si myslel, že je to spíš tepelný izolant.

EDIT ... Tak už jsem si našel, že existuje i tepelně vodivý kapton - to jsem neznal.

astromik · #13 Příspěvek od **astromik** » 08 led 2026, 06:46

Ještě doplním další problém tohoto modulu.
Odpor pro nastavení nabíjecího proudu (pin 2 s označením PROG) je osazen 820R (na fotografii desky je označen jako R3).
Podle kat. listu je ale minimální hodnota odporu 1k2 (pro nastavení 1000mA).
