Renovace osciloskopu Schlumberger 5277

[ondraN]

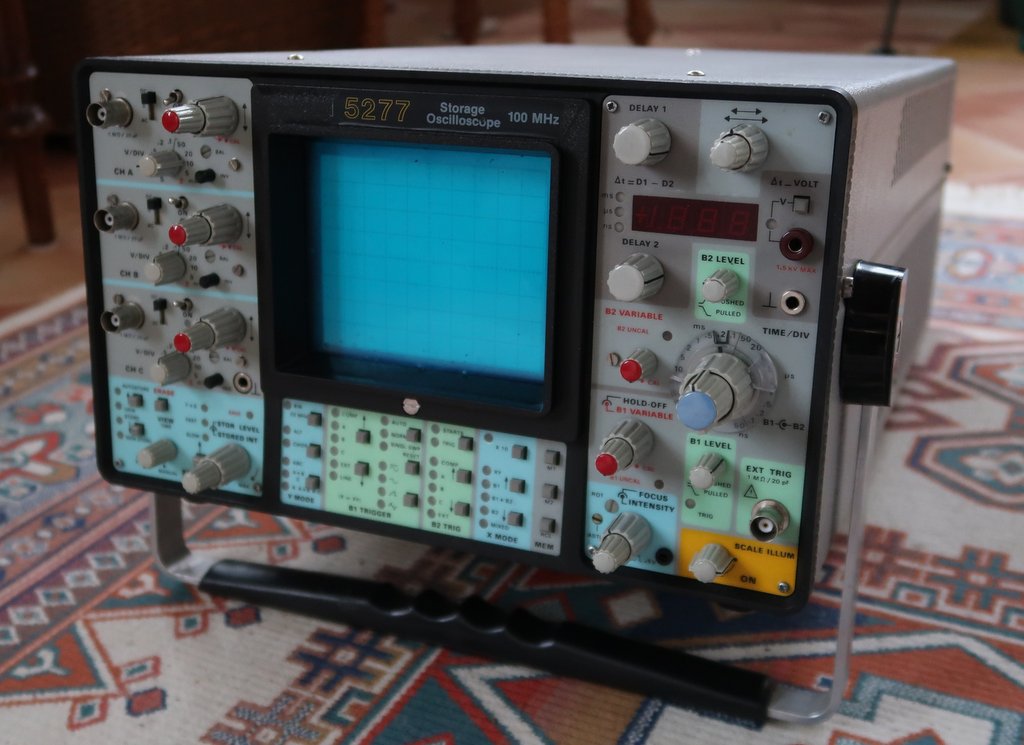

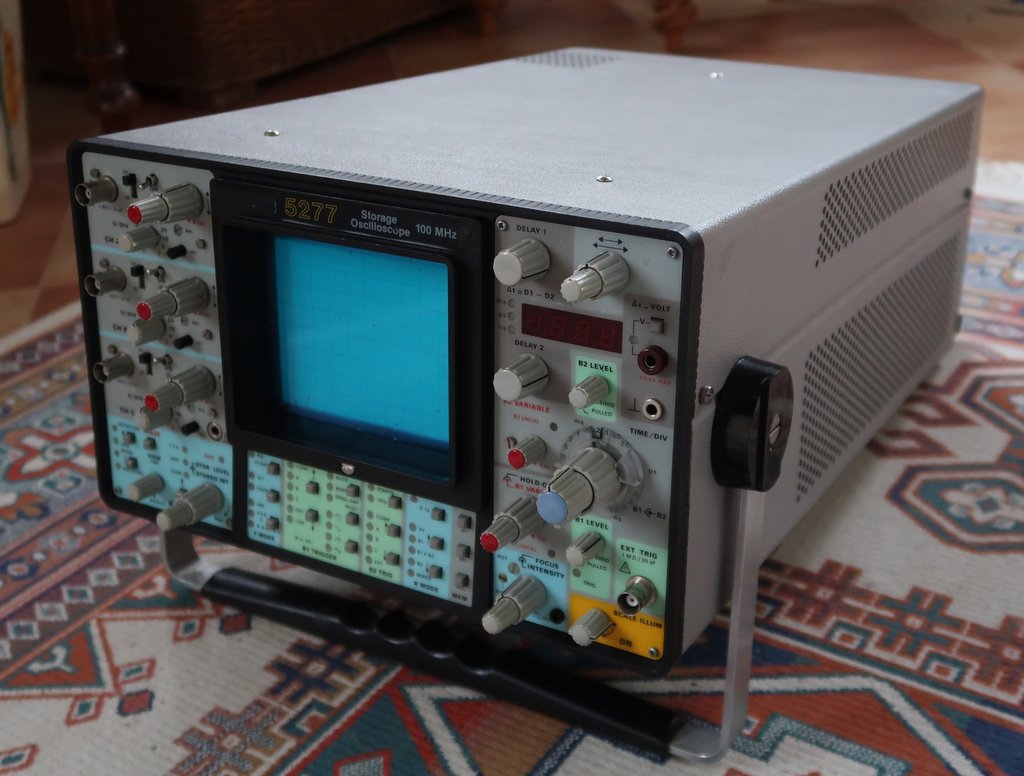

Už dlouho mám tenhle francouzský osciloskop. Je to tříkanálový stroj, kde všechny kanály jsou plnohodnotné, paměťová obrazovka, max. frekvence 100MHz, duální časovka, digitální SS autorage voltmetr, a digitální odečet času mezi dvěma nastavitelnýma značkama.
Výroba je někdy z počátku osumdesátých let, uvnitř tranzistory, operáky a digitální obvody řady 4XXX. Registry nastavení osciloskopu jsou zálohované 9V baterii, takže zůstane po následném zapnutí poslední nastavení.
Mechanická konstrukce je docela povedená, až na hlavní desku, což musela být noční můra servisáků. Ale Tektronix to má taky řešené na mašli.

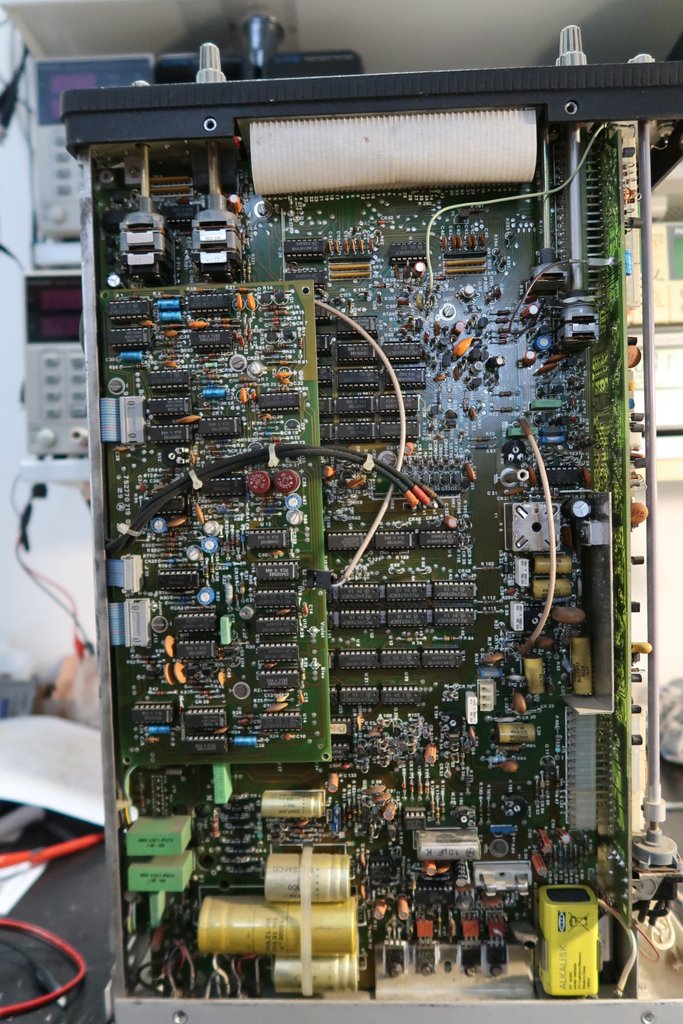

Bylo tam totálně rozjeté nastavení zdroje, nastavení HV a všechny potenciometry potřebovaly vyčistit. Docela oříšek byly nespolehlivé kontakty karuselových přepínačů nastavení útlumu u všech kanálů. Kvuli tomu jsem musel vyndat desku vertikálních zesilovačů a odstrojit stínící konstrukci. Pak už naštěstí stačilo jen odklopit víčka přepínačů a vyčistit.
Osciloskop byl v dost zuboženém stavu, zadělaný jak jetel, uvnitř zaprášený a na několika místech řachnutý kryt. Naštěstí je hliníkový a podařilo se ho vyrovnat bez nutnosti přelakování.

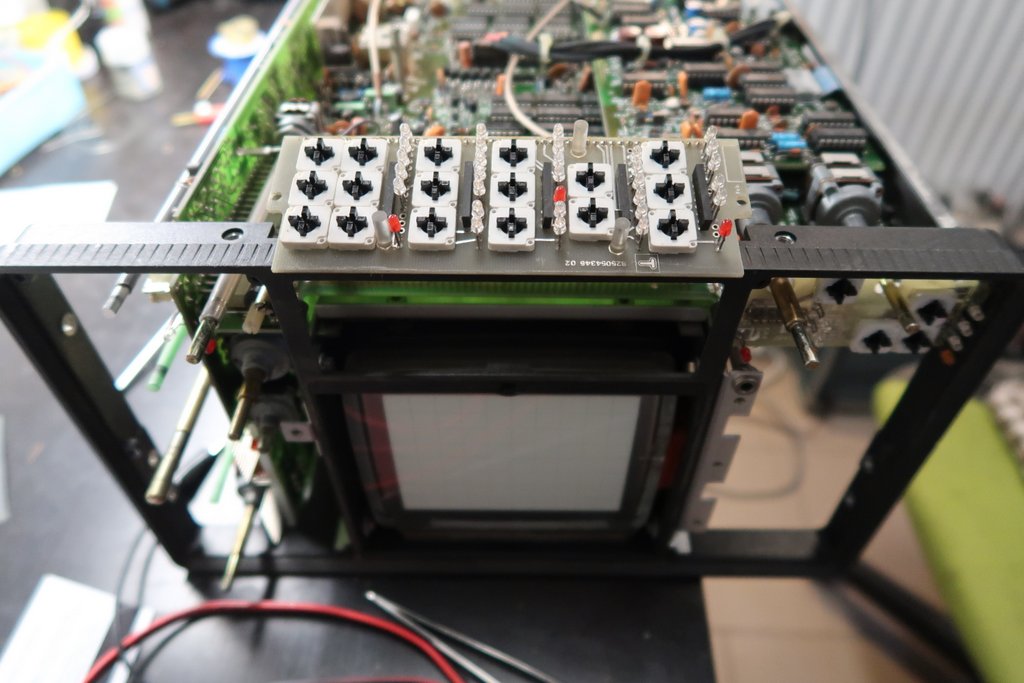

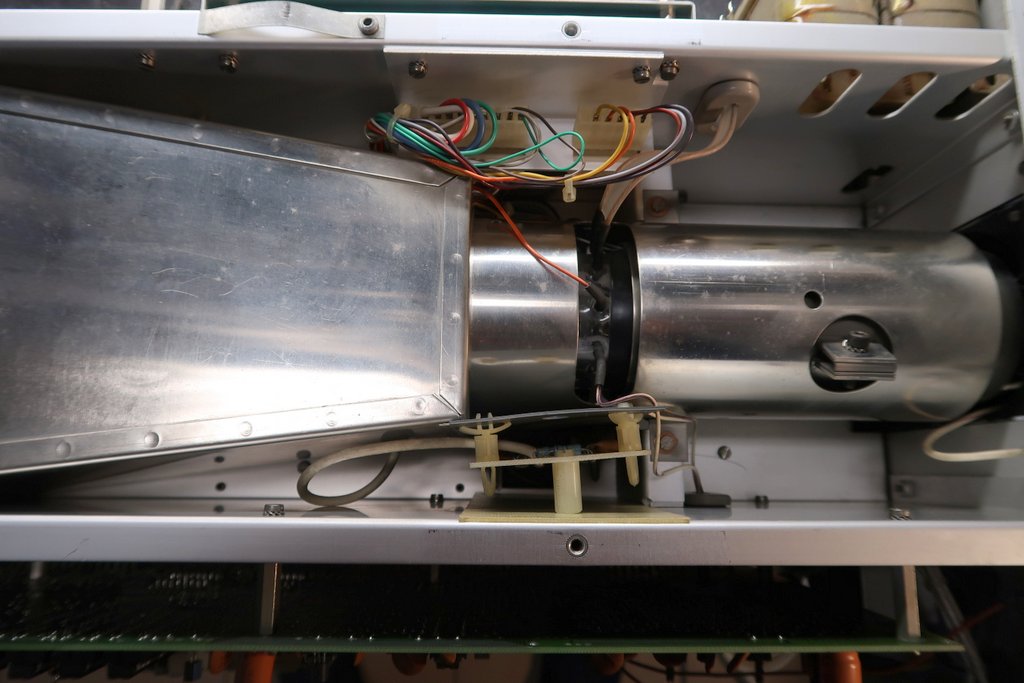

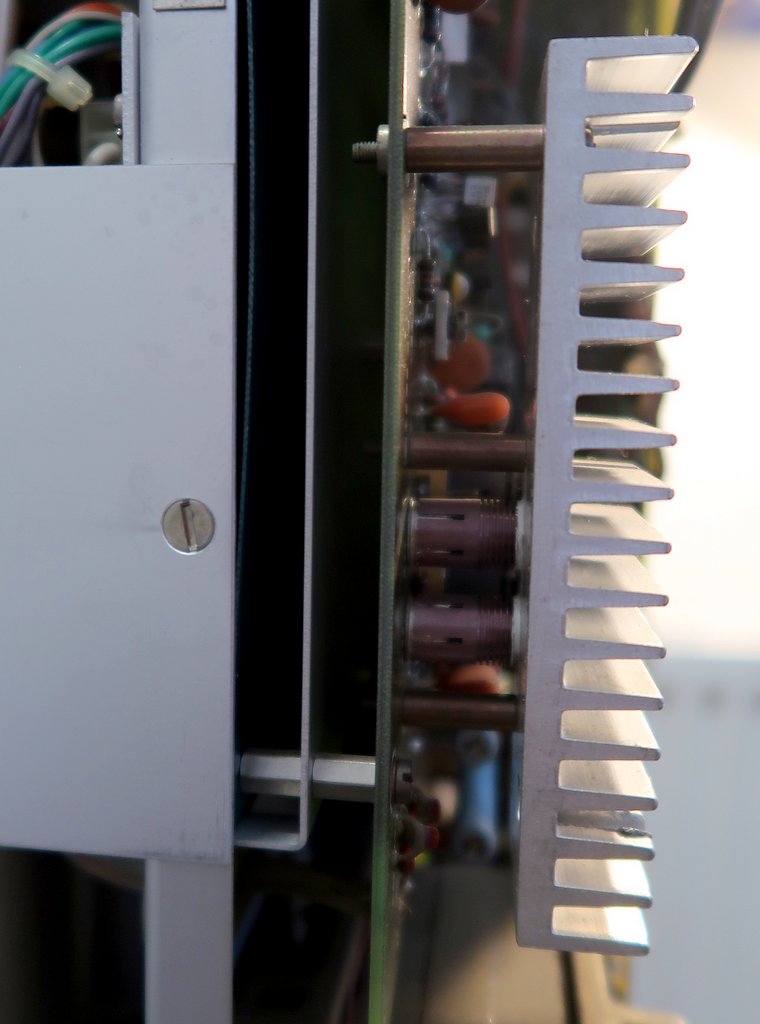

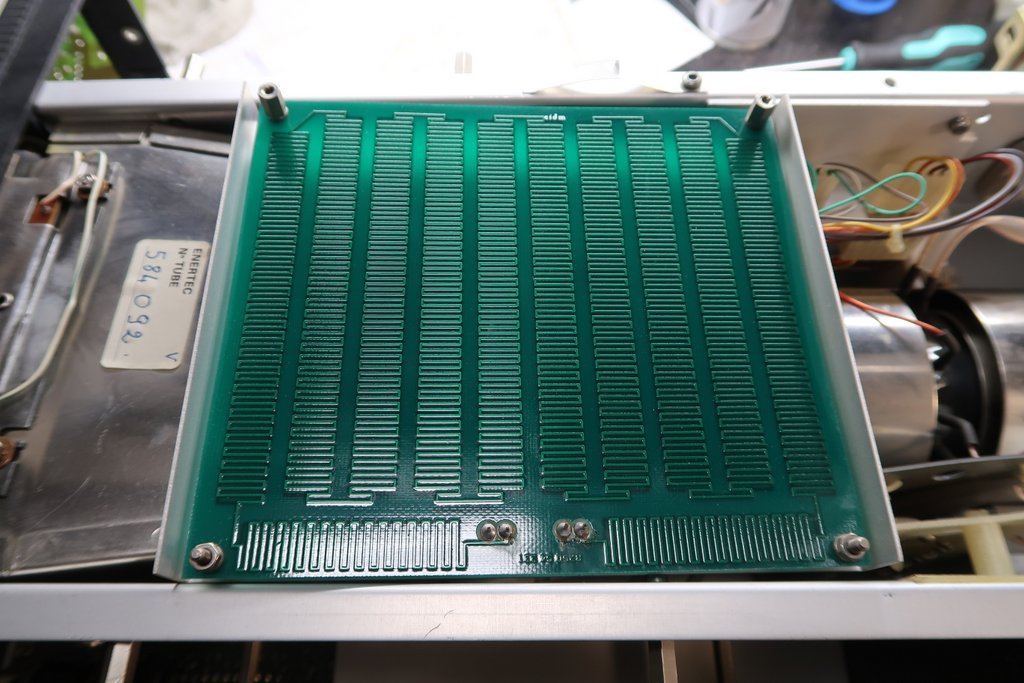

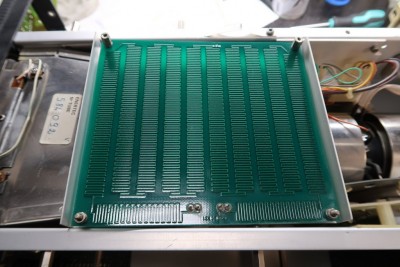

A ještě pár fotek z renovace.

[ondraN]

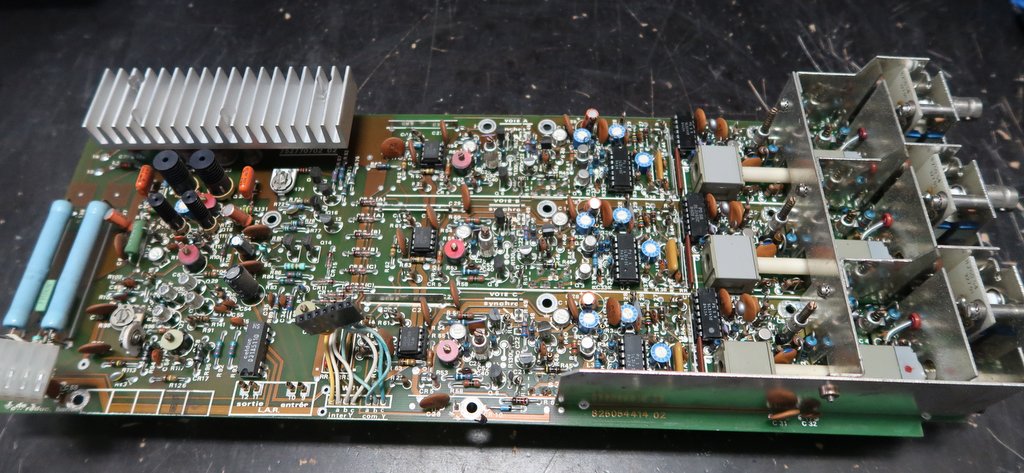

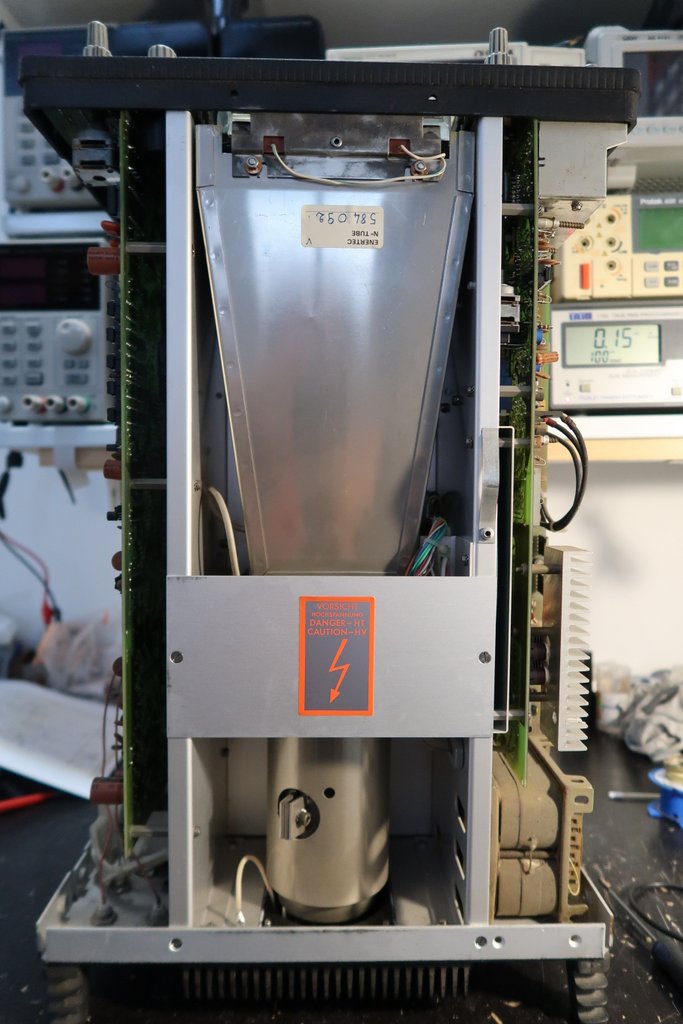

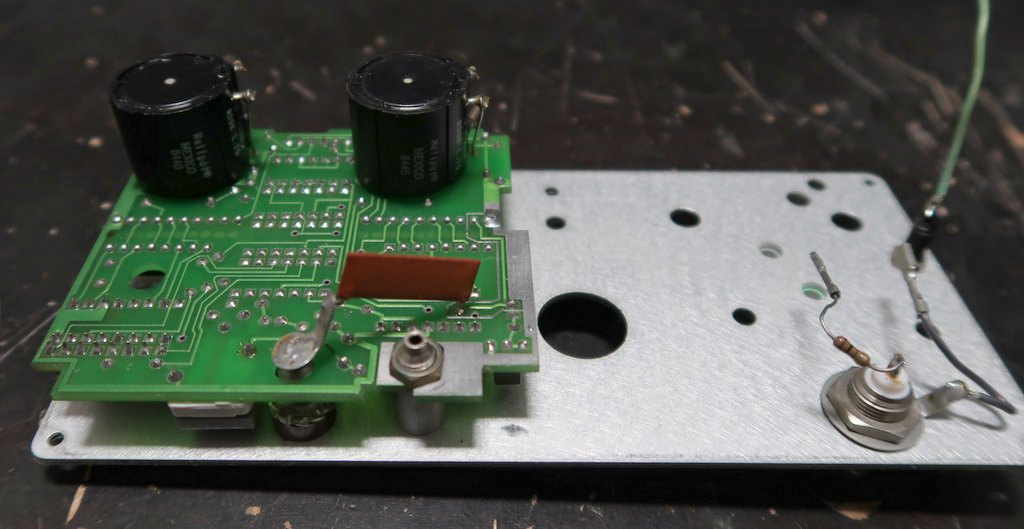

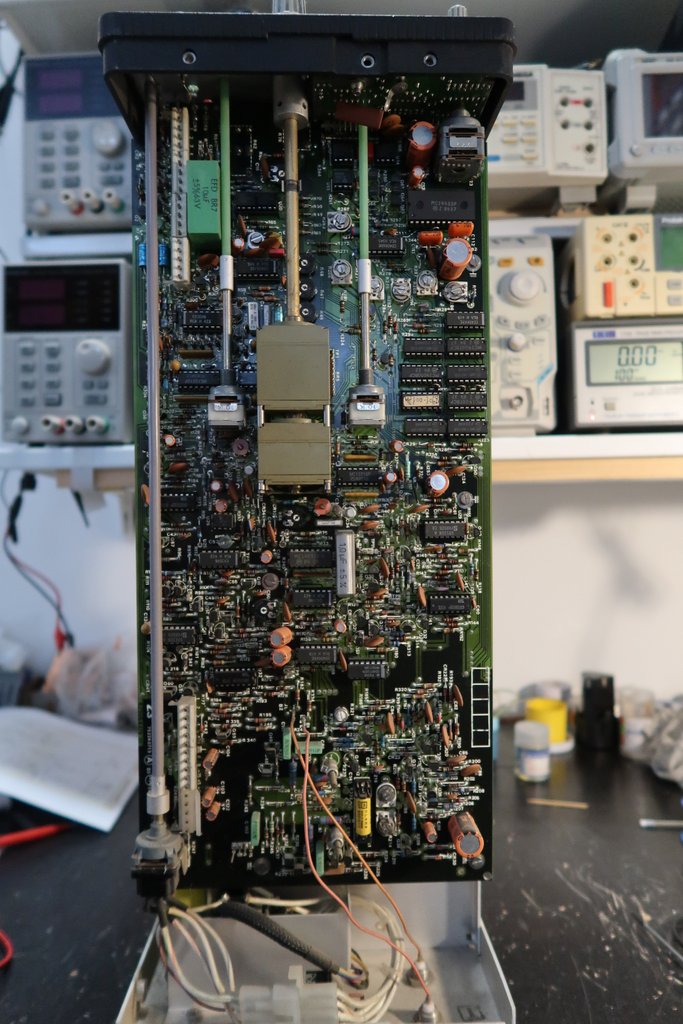

Další fotky

[ondraN]

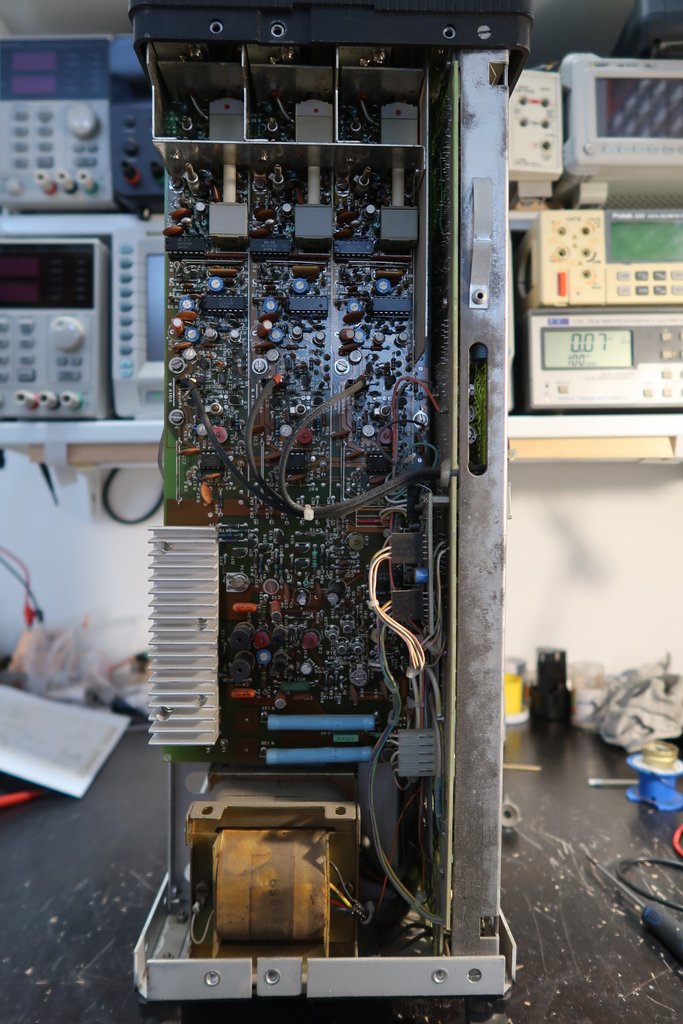

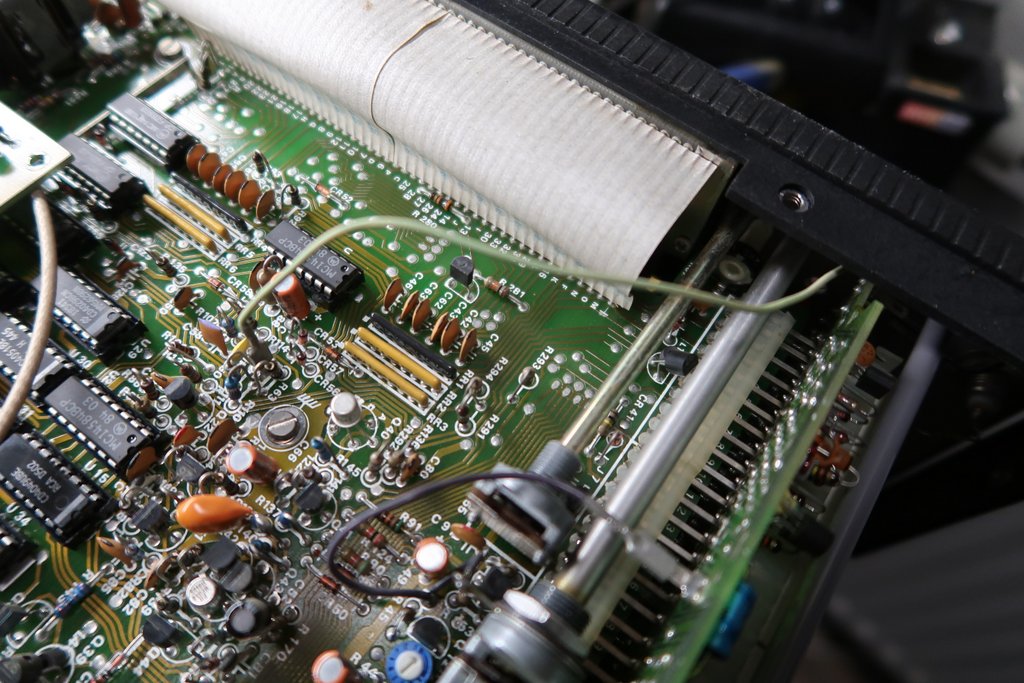

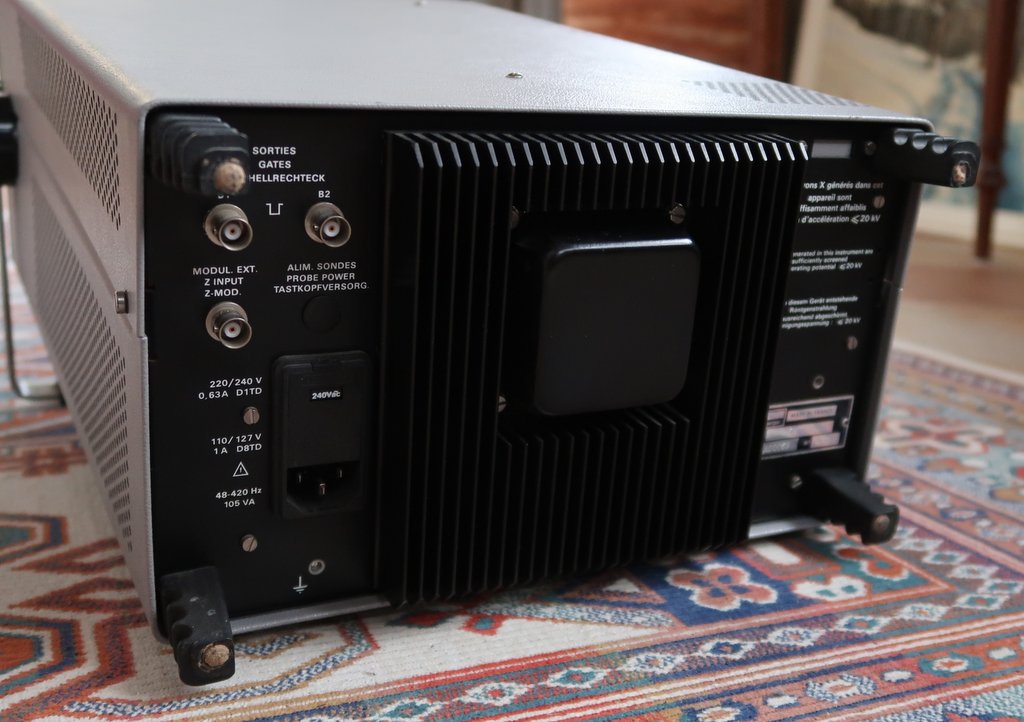

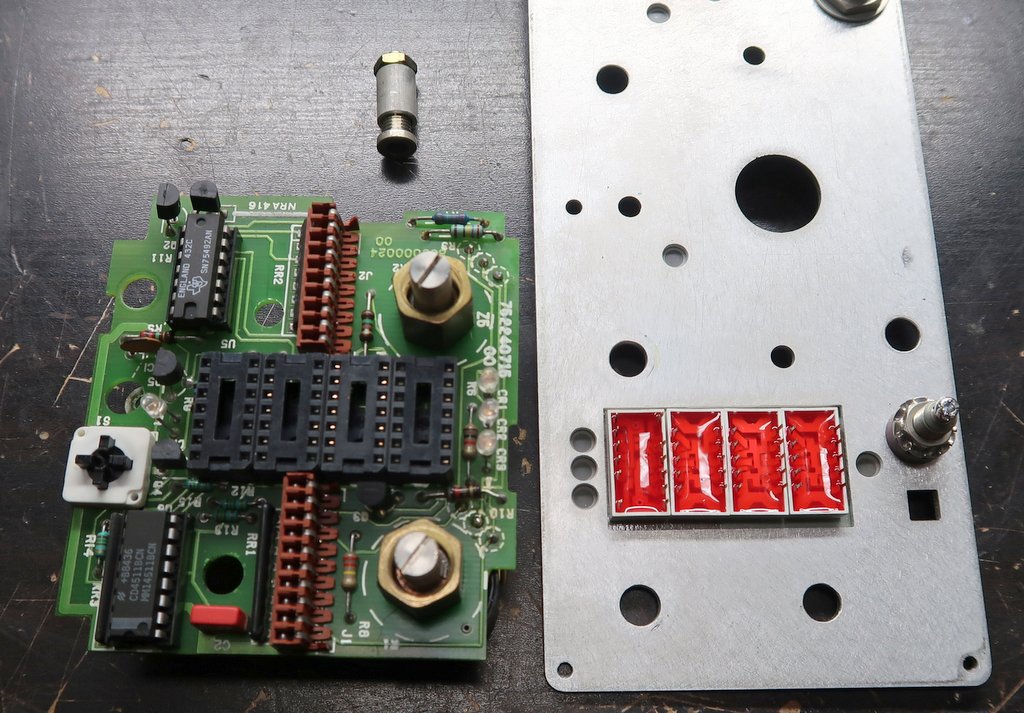

Další fotky

[ondraN]

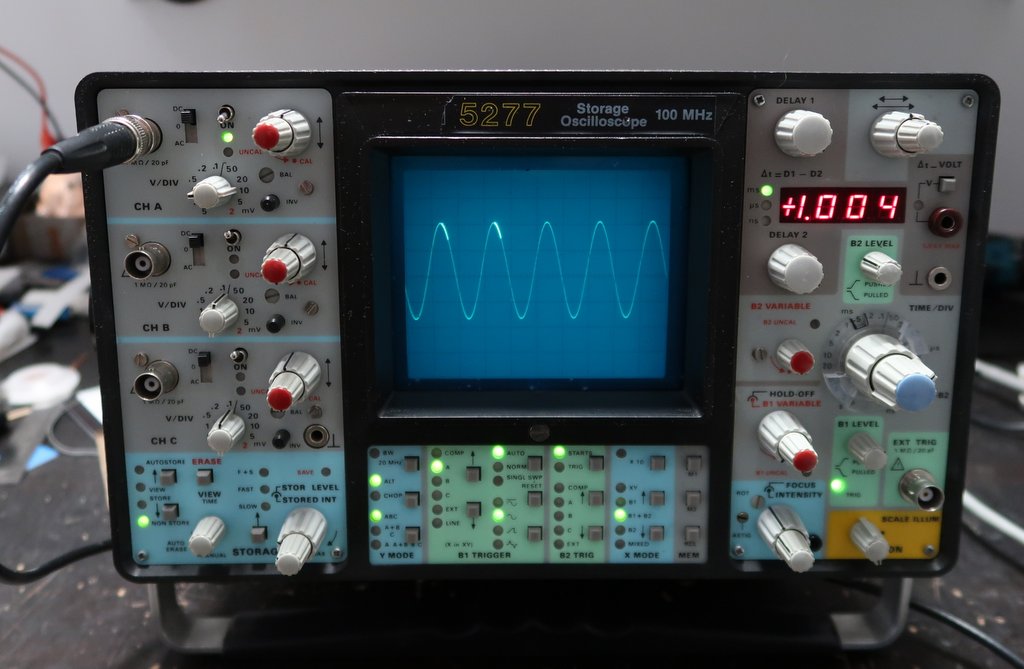

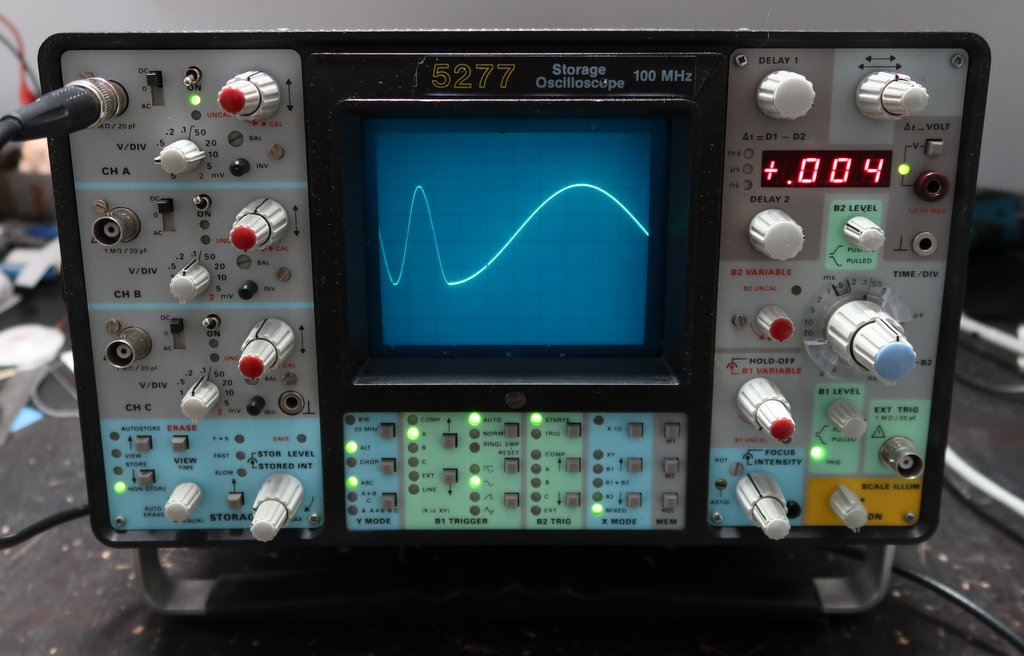

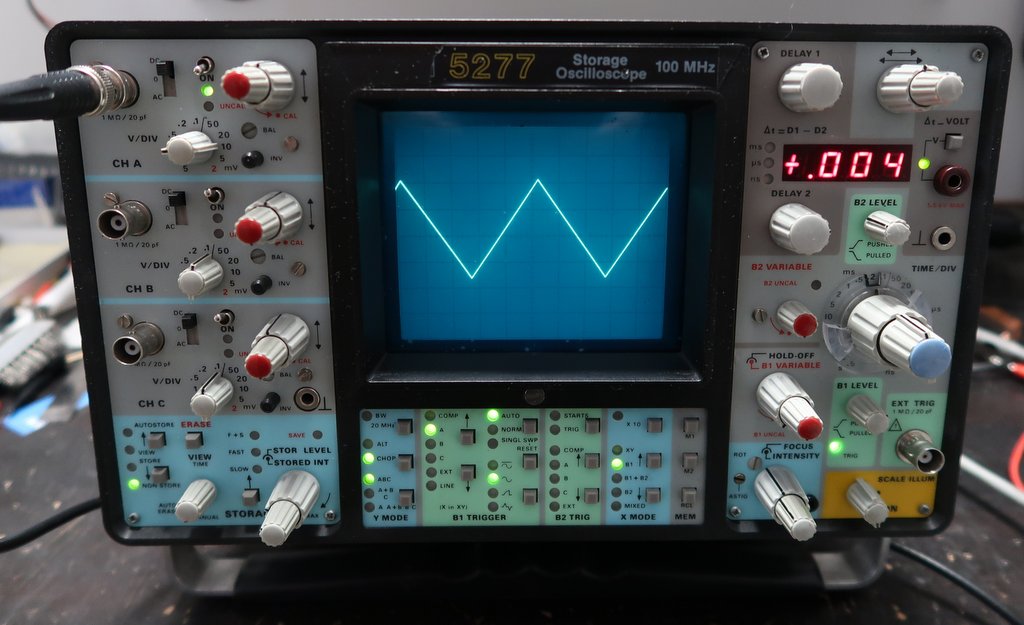

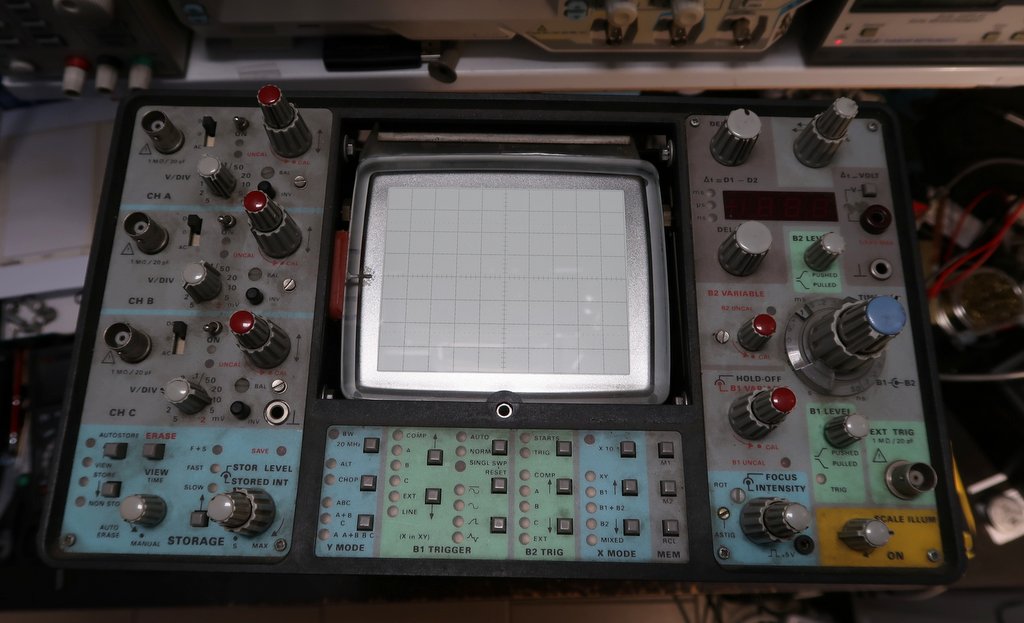

A to už je po dokončení a nastavení.

[ypsi]

Za jedna, ako obyčajne.

[PavelFF]

Krásné. Šikula!

Jak fungují 3 plnohodnotné kanály Y? Normální osciloskop s běžnou obrazovkou má přepínání ALT /CHOP pro dva kanály.

[bu2520]

Přesně tento kousek mám , ale má problém okolo Ug1 a vůbec VN , nemáš prosím schema VN části. Bohužel jsem našel dostupné jen na 5222 a to se dost liší.

[ondraN]

Plnohodnotné, tím jsem myslel, že není omezený vstupní rozsah třeba jen na dvě hodnoty (zamýšleno na sledování digitálních signálů).

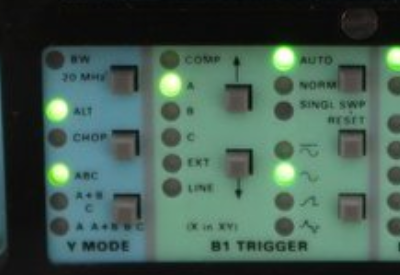

Tady u toho osciloskopu je u každého kanálu páčkový přepínač, kterým se může kanál zapnout-vypnout. V režimu ABC si tak mohu zobrazit kanály podle polohy jejich spínačů. Alt i chop funguje stejně jako u dvojkanálu, ale tady přepíná postupně tři kanály. Ty vypnuté přeskočí.

[ondraN]

Přesně tento kousek mám , ale má problém okolo Ug1 a vůbec VN , nemáš prosím schema VN části. Bohužel jsem našel dostupné jen na 5222 a to se dost liší.

Schémata jsem před časem dal na elektrotanya. Jsou tam dvě části. V jedné schémata a ve druhé popis a desky. Vše bohužel jen ve francouzštině. Stačí dát do vyhledavače 5277.

[bu2520]

Díky, co já se toho schematu nahledal , překresloval. Dokonce jsem i zaplatil na jednom webu , ale nic neposlali ani nereagovali . Sice jsem místo něho pořídil digitál, ale na některé věci je prostě analog nenahraditelný a když tenhle osciloskop funguje tak je špičkový.

[ondraN]

Jo, taky jsem schémata dlouho a marně sháněl. Pak jsem je vyměnil za nějaké díly k teku a šoupnul na táňu. Takovouhle bestii opravovat bez schématu, to je opravdu naprd.

[fredis]

Krásná práce jako obvykle!

[ondraN]

Díky kluci
Teď mám na stole rozpitvanou 213ku od Tektronixu. Budu muset zaformovat a odlít si knoflíky. Ten plast je po letech tak zkřehlý, že ho stačí neopatrně zmáčknout a rozsype se na střepy. Ale už nějak žije, sice atím měří blbosti, ale to se poddá

[Celeron]

To je těch 8 kroutítek na "Miniscope"? Projeď internet, jestli jsou na tisícihran, tak hodně podobných je k nalezení na více průměrů hřídelek.

[ondraN]

Nejsou, bohužel, na žádný běžný osazení. Je tam spešl tekovskej mezikus a na něm jsou nasazený.
