Renovace osciloskopu Tektronix 213

Zpráva

ondraN · #1 Příspěvek od **ondraN** » 01 úno 2026, 16:42

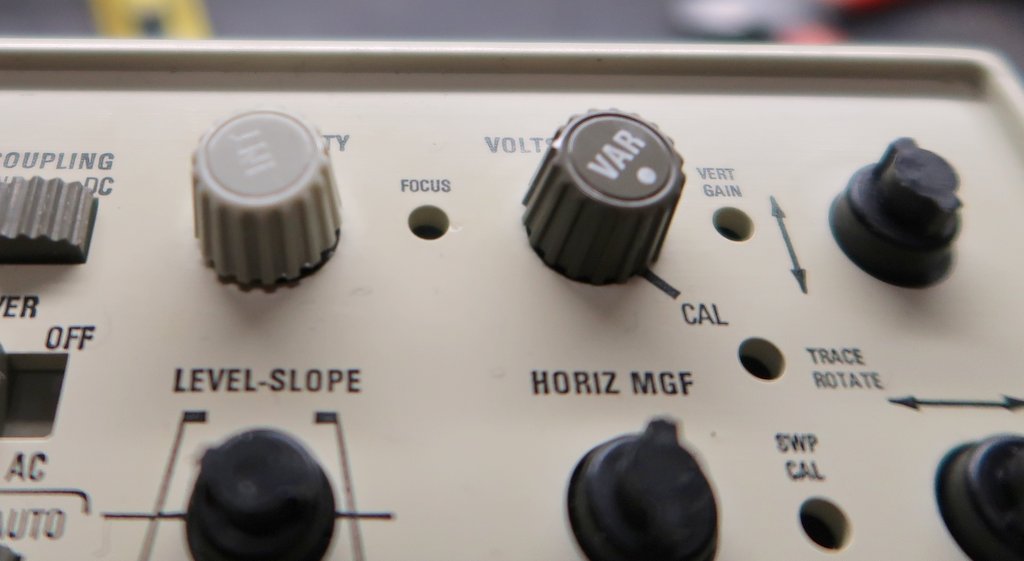

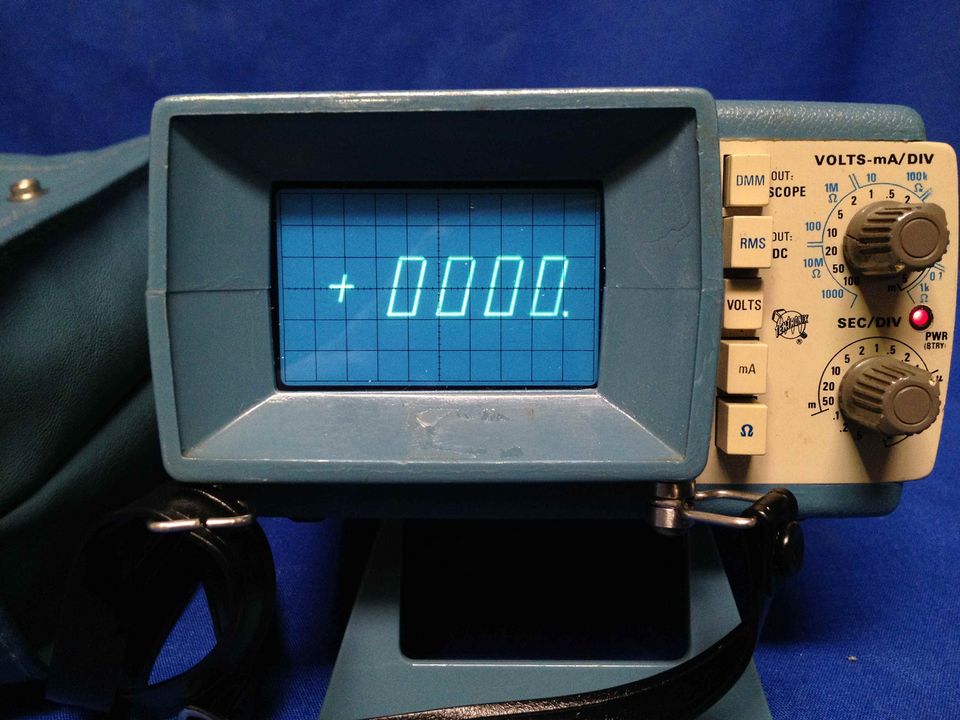

Koupil jsem na ebay tenhle malý osciloskop-multimetr v jednom. Je to nádherný stroj(ek). Napájení ze dvou NI-CD aku (2x1,2V), měří napětí DC, AC přimo na sondě osciloskopu, R a I na bočních vstupech. Zobrazení je na obrazovce. Elektricky byl nefunkční, nenaběhl zdroj kvůli přetížení. Mechanicky byl celkem OK, na pravém spodním rohu byl uražený roh plastového krytu, chyběly tři hmatníky na knoflíkách.

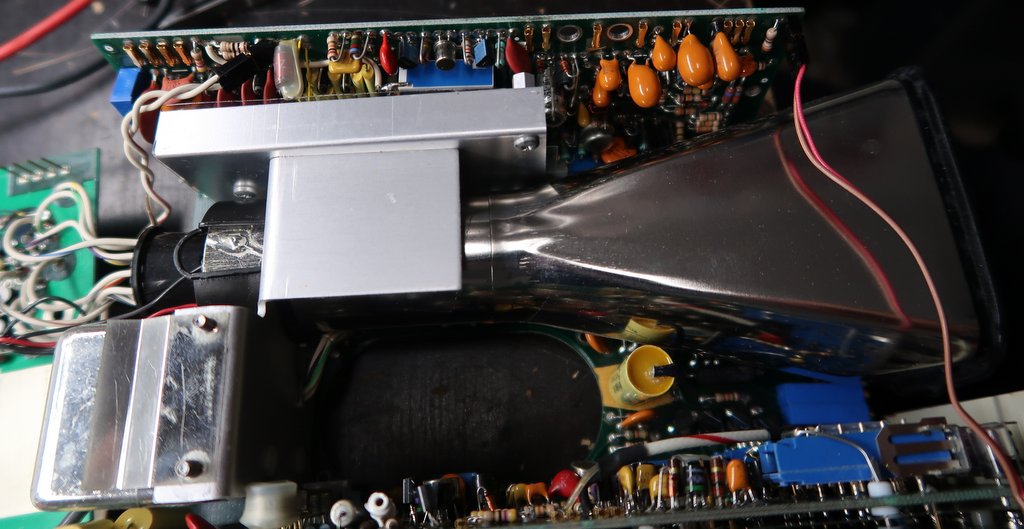

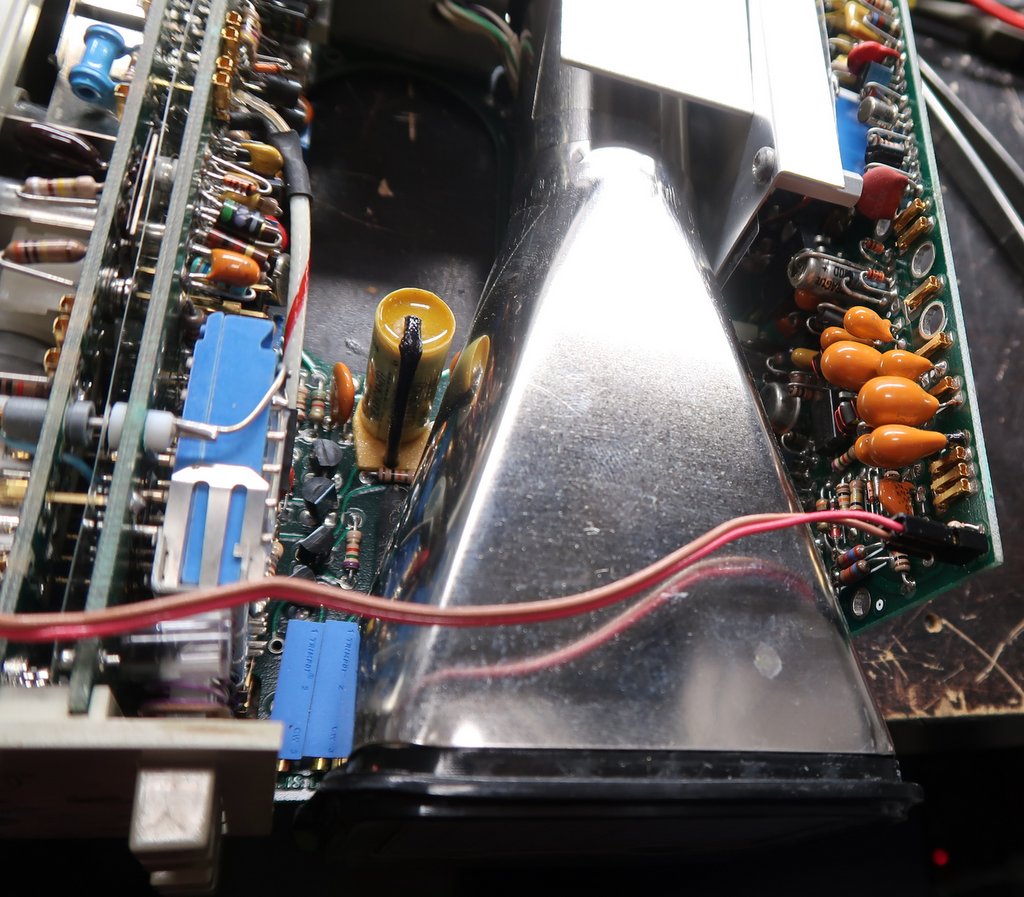

Našel jsem vadný tantal a vyměnil, teď naběhne. Měření bylo divné, problém byl v attenuátoru. Akumulátor jsem nahradil DC-DC měničem 12V-2,4V, 3A, který jsem dal za stínění do prostoru pro akumulátory. Dozadu je vyvedený krátký napájecí kabel s konektorem a napájet se bude z 12V adaptéru.

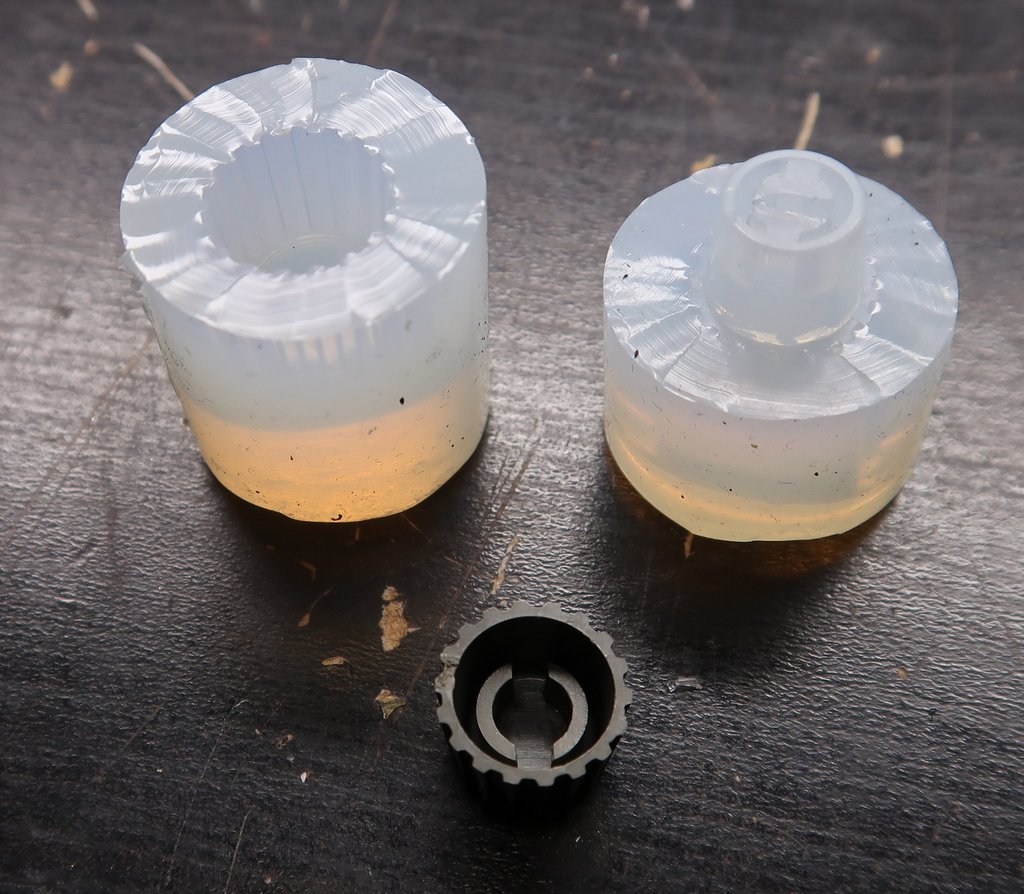

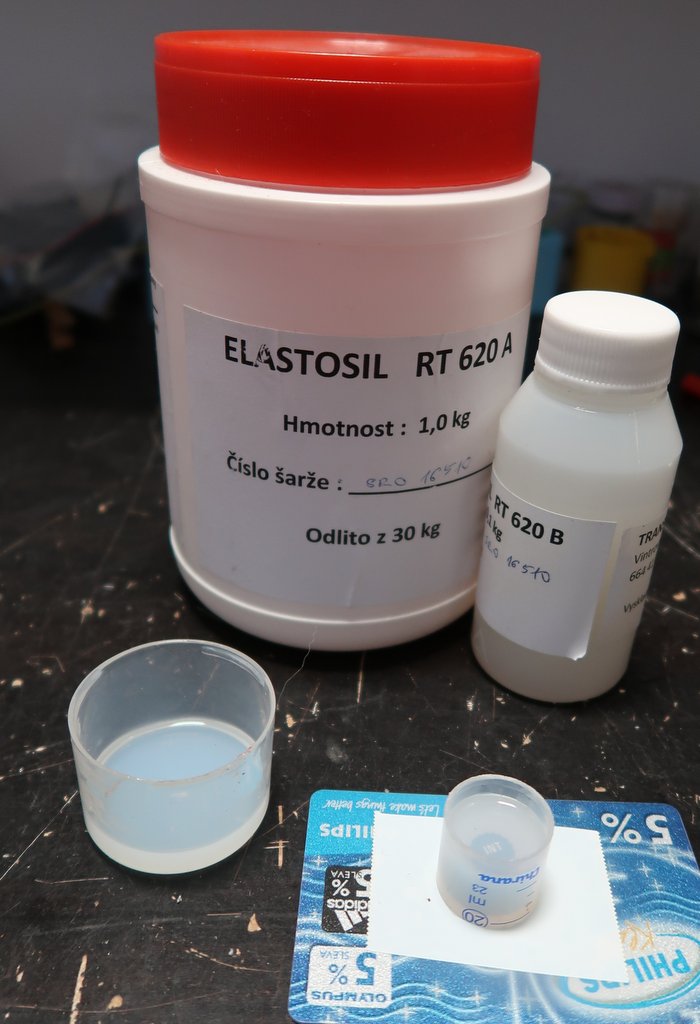

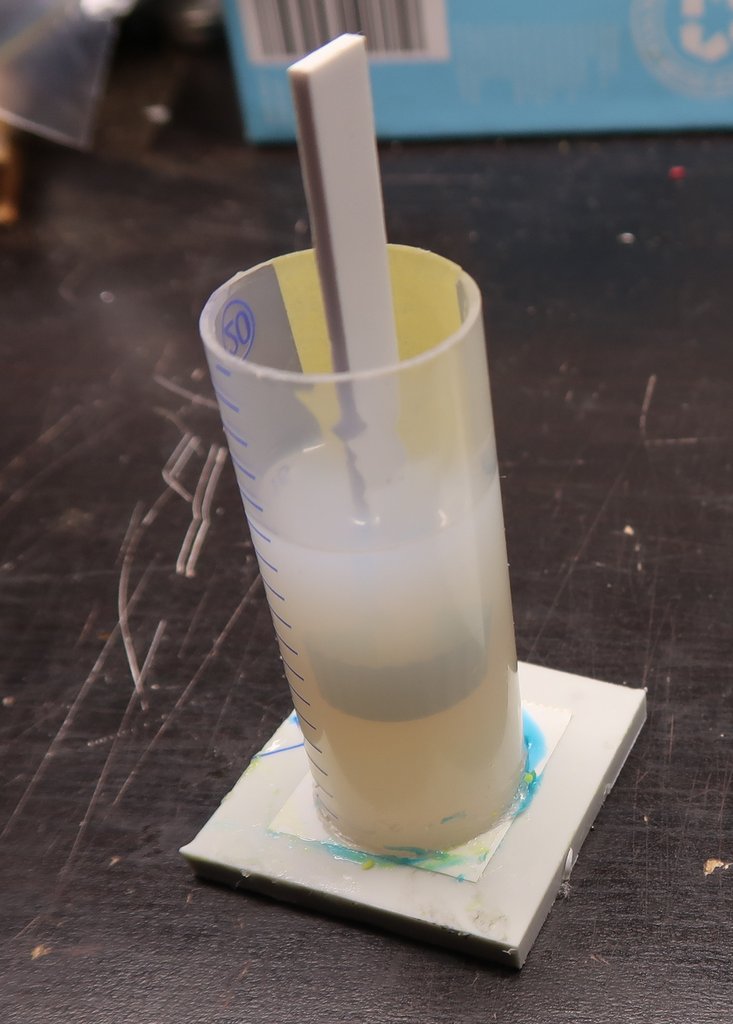

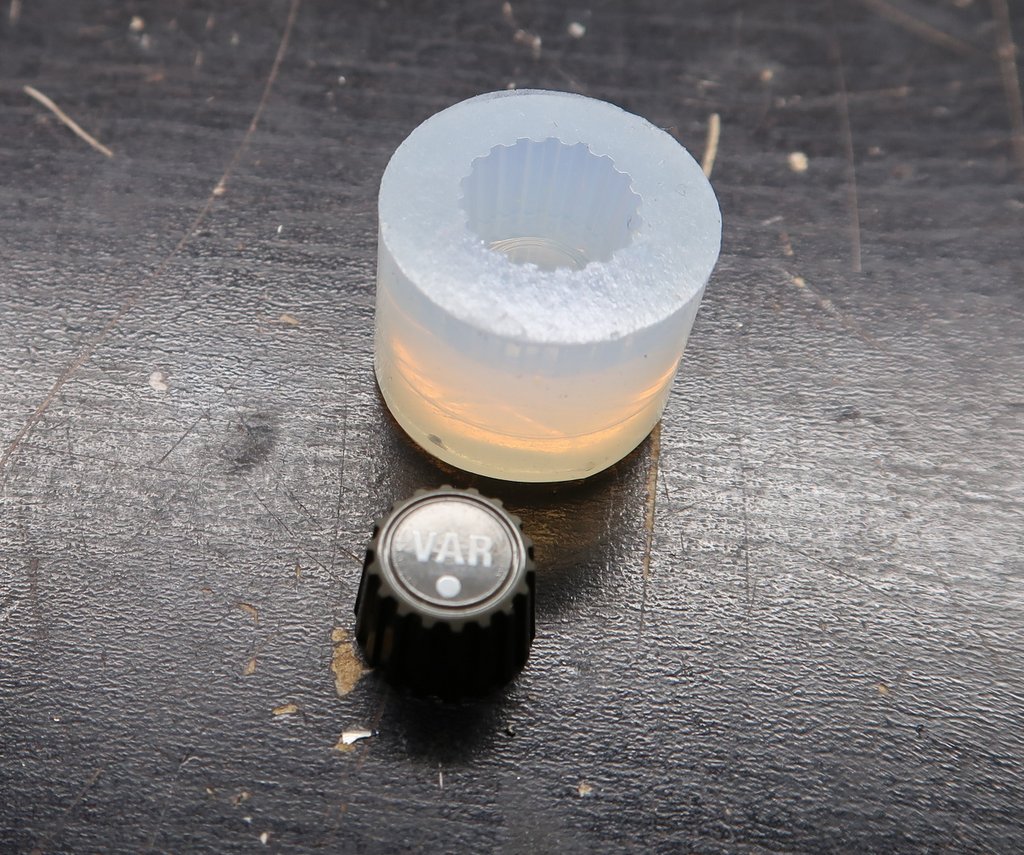

Problém byly chybějící knoflíky. Plast je po letech totálně zkřehlý a během sundavání se mi jeden knoflík totálně rozpadl v ruce. Rozhodl jsem se vyrobit hmatníky nové, zaformovat jeden hmatník a odlít si z polyuretanuvé pryskyřice nové. Postup jsem nafotli, možná bude pro někoho zajímavý.

ondraN · #2 Příspěvek od **ondraN** » 01 úno 2026, 16:47

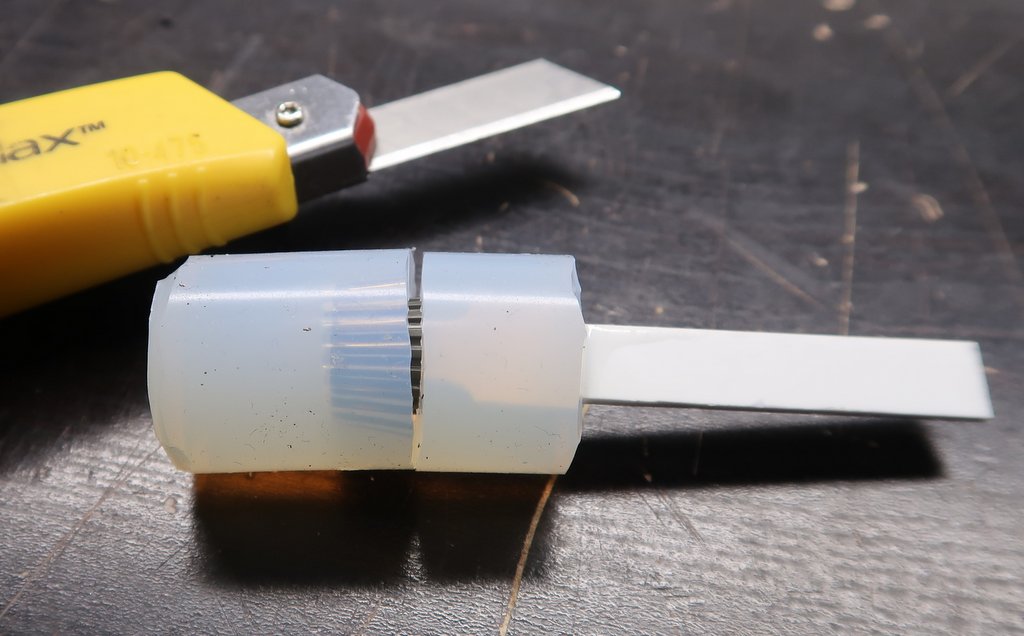

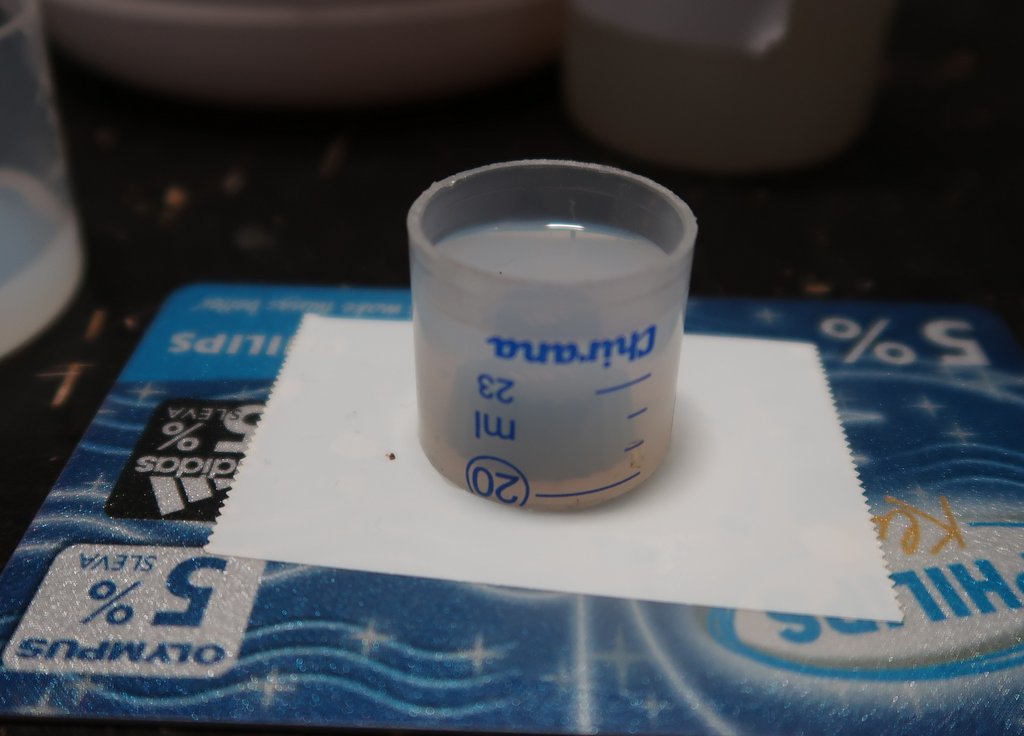

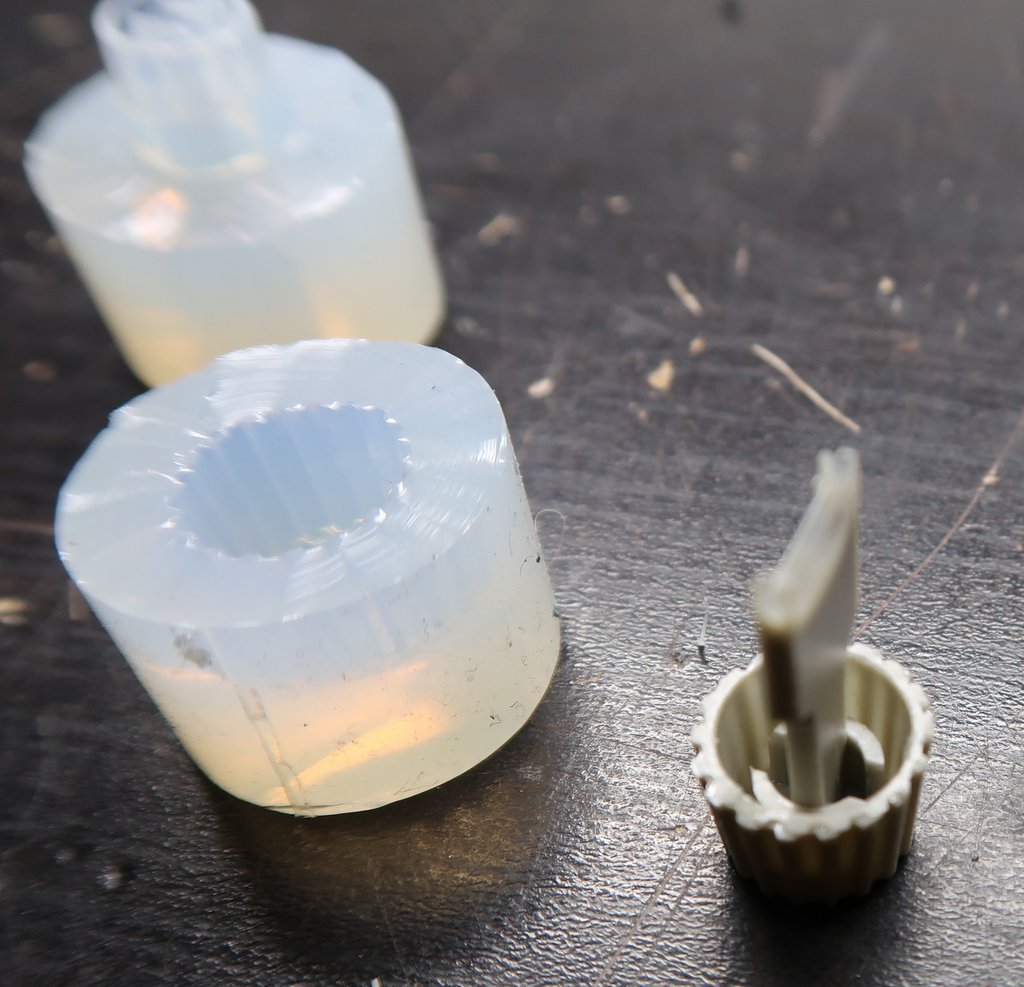

Další postup odlévání. Druhá forma je včetně vnitřní dutiny. Uvidím, jak to bude pevné a odlitelné, vyberu si tu lepší variantu.

ondraN · #3 Příspěvek od **ondraN** » 01 úno 2026, 16:48

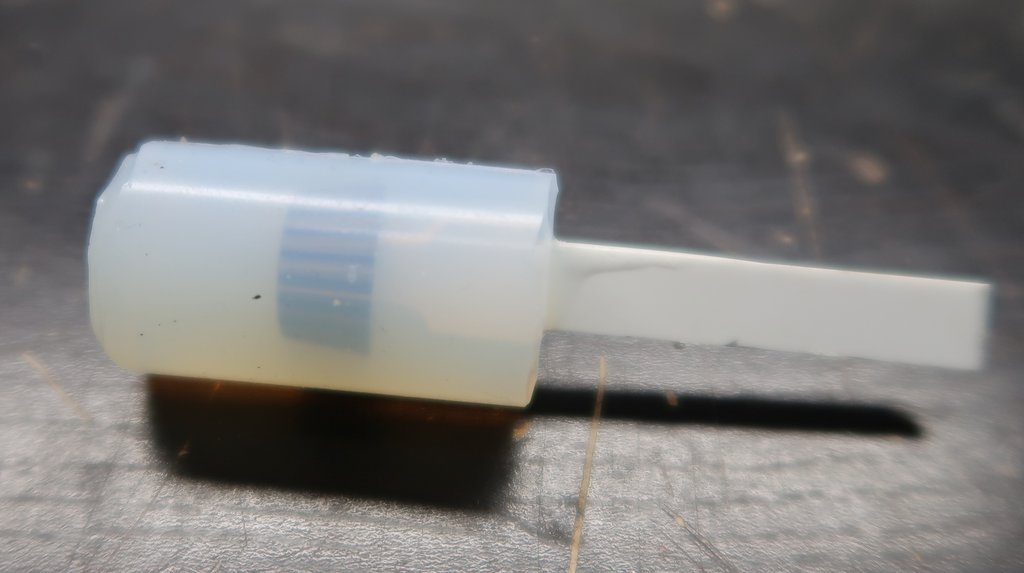

A poslední část.

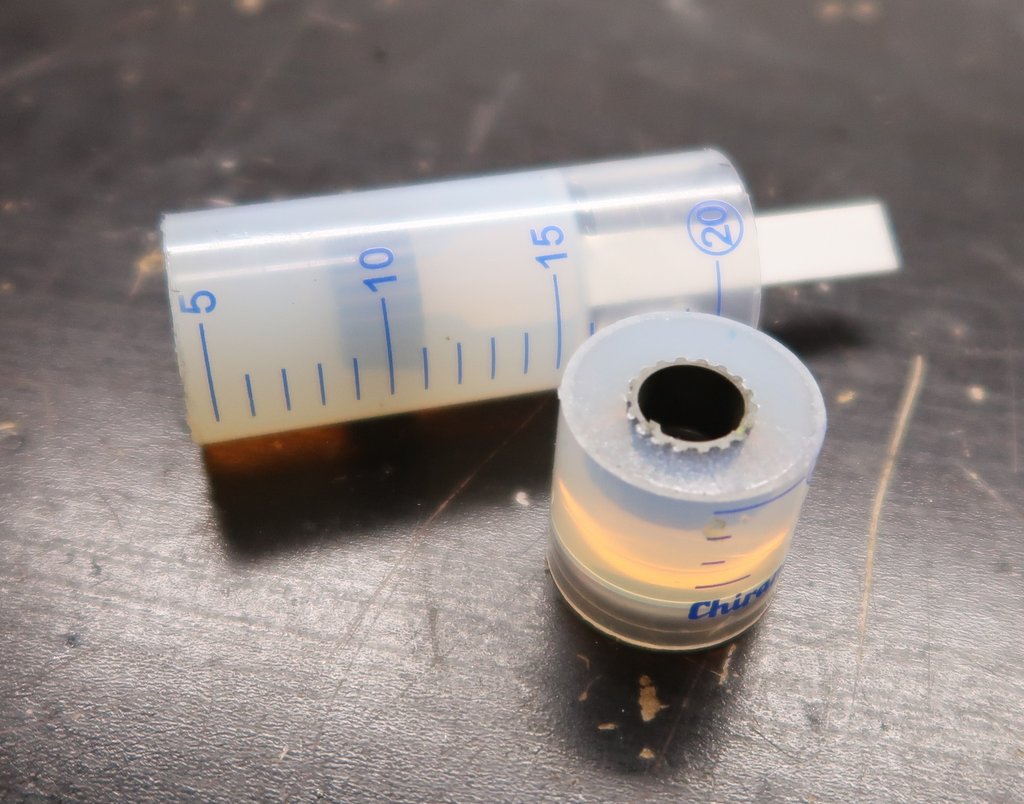

Varianta s odlitou vnitřní dutinou je použitelná, takže udělám ty. Bude následovat nástřik a nápis možná pomocí obtisku.

#4 Příspěvek od **rnbw** » 01 úno 2026, 16:54

Nevedel som, ze sa taketo nieco vyrabalo. Podla Tekwiki to ma aj sietovy zdroj.

ypsi · #5 Příspěvek od **ypsi** » 01 úno 2026, 18:01

jardafiala · #6 Příspěvek od **jardafiala** » 01 úno 2026, 18:07

...se vyblbneš, pěkná práce....

stefan31 · #7 Příspěvek od **stefan31** » 01 úno 2026, 18:15

Info o tomto Teku je v AR8/1975, str. 292, o ďalších typoch v AR10/1975, str. 369.

Stefan31

ondraN · #8 Příspěvek od **ondraN** » 01 úno 2026, 19:27

rnbw píše:Nevedel som, ze sa taketo nieco vyrabalo. Podla Tekwiki to ma aj sietovy zdroj.

Síťový zdroj je jen pro dobíjení akumulátorů. Není to na něj schopné běžet.

samec · #9 Příspěvek od **samec** » 01 úno 2026, 19:45

Takto nejako som navrhoval v inom vlákne odliať hmatník tlačidla, ale nebolo k tomu dostatok odvahy.

#10 Příspěvek od **rnbw** » 01 úno 2026, 20:04

Dal by som tam NiMH clanky, napr. ReCyko+ 5700mAh.

ondraN · #11 Příspěvek od **ondraN** » 01 úno 2026, 20:26

samec píše:Takto nejako som navrhoval v inom vlákne odliať hmatník tlačidla, ale nebolo k tomu dostatok odvahy.

No, ono to není moc triviální a je na to potřeba dost věcí. Už jenom ten silikon a pryskyřice se nedají koupit v malém balení a velké není žádná láce. Pak je třeba nějaká vývěva (stačí ledničkový kompresor) na vakuování silikonu, aby ve formě nebyly bublinky. A pak mám přetlakovou komoru na 10atm pro přetlakové odlévání. Mnoho let jsem se věnoval modelařině a tak to mám, a samozřejmě ještě zkušenosti. Proto je to pro mě první volba. Dalo by se to udělat SLA 3D tiskem, ale to mě jednak nebaví a taky ten povrch stojí dost za prd a následná úprava je pakárna.

ondraN · #12 Příspěvek od **ondraN** » 01 úno 2026, 20:33

rnbw píše:Dal by som tam NiMH clanky, napr. ReCyko+ 5700mAh.

Nechci tam žádné akumulátory, protože je to sbírkový přistroj a neplánuji s ním žádný pravidelný provoz. Udělal jsem to tak, že na občasné pohrání to připojím na adaptér. A kdyby bylo potřeba, stačí vyndat DC-DC měnič a dát tam akumulátory a je to v původním stavu. Žádná změna, kterou jsem udělal není nevratná a tak se mi to líbí.

jardafiala · #13 Příspěvek od **jardafiala** » 01 úno 2026, 22:07

Ještě info, jestli to není tajný, co to stálo i s dopravou?

Lukas-Peca · #14 Příspěvek od **Lukas-Peca** » 02 úno 2026, 08:23

Existuje ruský osciloskop, který vypadá na pohled dost podobně a ten multimetr na obrazovce má taky. Je to celkem běžný typ a dokonce většinou i funguje. Myslel jsem, že to byl origo ruský vynález

fredis · #15 Příspěvek od **fredis** » 02 úno 2026, 09:55

Pěkná práce! A ten ruský je C1-112 do 10 MHz.
