SANSUI R30 napadeno kutilem VYŘEŠENO

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 27 bře 2026, 14:39

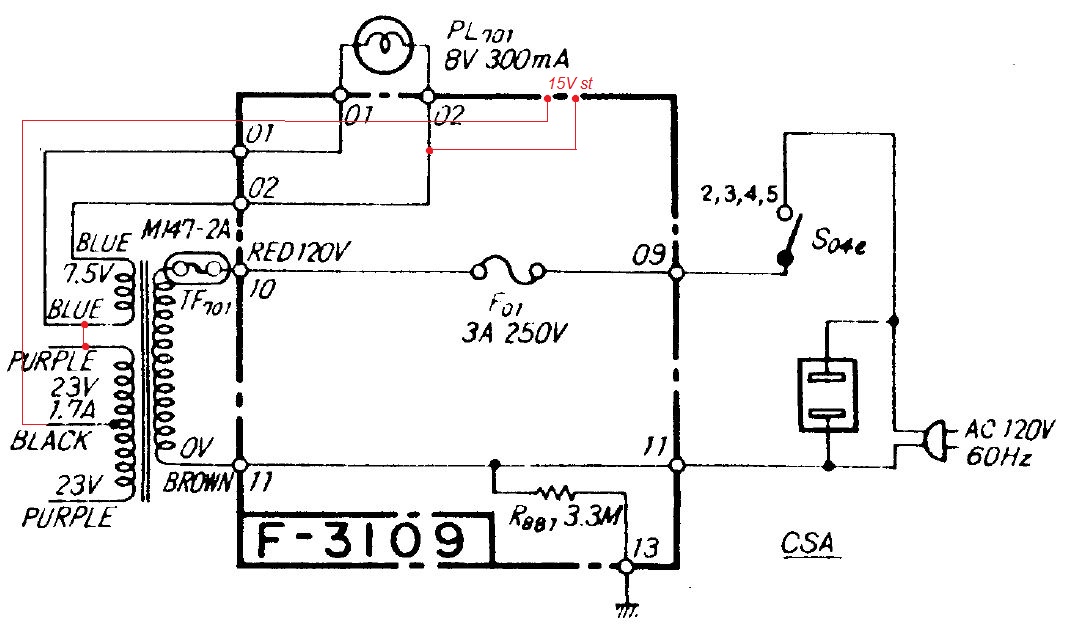

Získal jsem uvedené rádio se zesilovačem v pěkném optickém stavu ale brutálně napadené kutilem. Zrestauroval jsem ho a chci tam přidat ochranu reproduktorů. Pro ni potřebuju 12 - 16Vst, chci to udělat tak jako na přiloženém obrázku, nedělám něco blbě? Pořád pociťuju takovou drobnou nejistotu ale nevím proč, podle všeho by to mělo fungovat. Samozřejmě záleží na zapojení směru vinutí 7,5V abych nedostal 31V.¨Mohl bych tam samozřejmě napatlat další trafíčko ale pokud to půjde takhle....

#2 Příspěvek od **masar** » 27 bře 2026, 15:21

No vzhledem k tomu, že napájení AC ma jednu svorku spojenou s GND, tak to tvoje řešení nepokládám za bezpečné.
No ale teď jsem se podíval do schema - black je naštěstí také GND, jen to musíš respektovat.

jardafiala · #3 Příspěvek od **jardafiala** » 27 bře 2026, 21:56

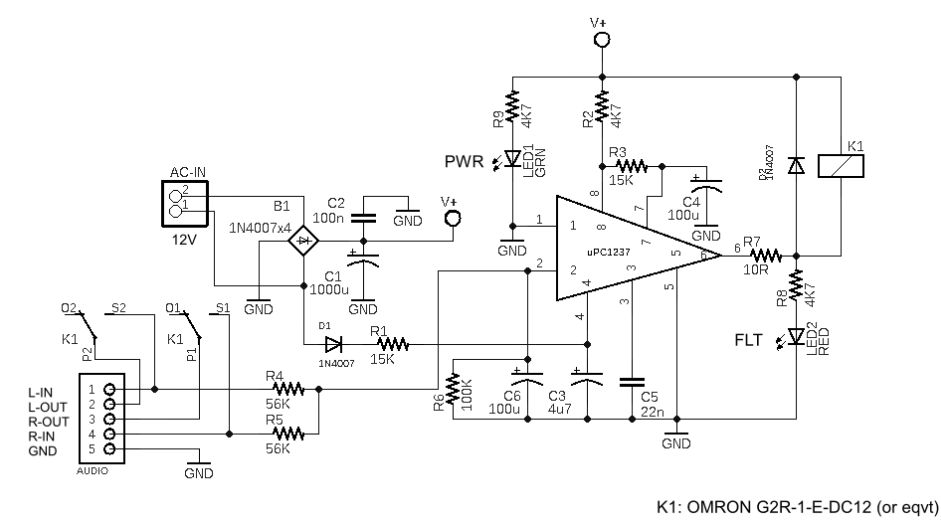

No jo, nebude to tak jednoduché. Našel jsem si datashit (µPC1237 a příklady aplikací) od použitého brouka a kouknu jak je ochrana zapojená. Možná bude potřebovat úpravy. Třeba pokud je to zapojeno jako na přiloženém obrázku.

BOBOBO · #4 Příspěvek od **BOBOBO** » 27 bře 2026, 22:52

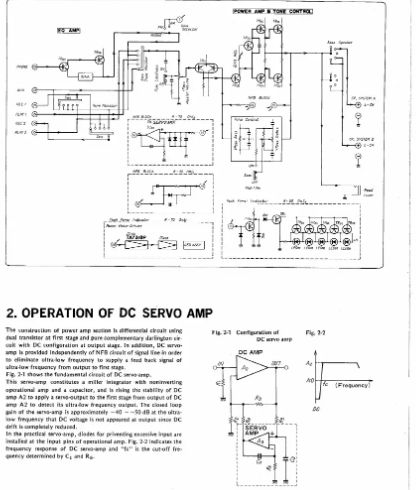

Dej kdyžtak odkaz na to DC servo , dík .

#5 Příspěvek od **masar** » 27 bře 2026, 23:20

Tak ty úpravy jsou už aplikovány v tom modulu, ne? (viz např. napájecí napětí) Jde jen o to zjistit, které funkčnosti z datasheetu jsou v modulu implementovány.

jardafiala · #6 Příspěvek od **jardafiala** » 28 bře 2026, 08:01

Tak jsem moduly (konečně) našel a mohl prohlédnout. Podle toho co vidím nebude žádných úprav třeba. Funkce modulu jsou: Zpožděné zapnutí, ochrana před ss napětím na výstupu a (téměř) okamžité odpojení repro po vypnutí napájení, není použita funkce "overload". Je mi na modulu sice něco trochu divného, třeba napájení 12V ale to řešit nebudu (pokud bude modul fungovat)
Až bude hotovo podám zprávu.
BOBOBO - nevím jaký odkaz na DC servo? Asi to byl někdo jiný kdo to slíbil.

BOBOBO · #7 Příspěvek od **BOBOBO** » 28 bře 2026, 09:06

Vždyť ji máš na fotce , to ti ji někdo daroval ?
Jestli nevíš co je DC servo , je to ochrana repra .

jardafiala · #8 Příspěvek od **jardafiala** » 28 bře 2026, 09:27

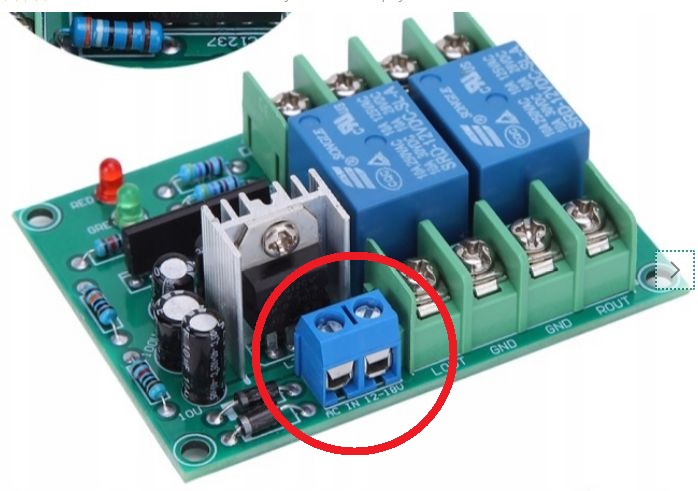

Fotka je z allegra.
Já měl za to, že DC servo se používá v souvislosti s koncovým zesilovačem. Zřejmě je to všeobecnější název, tedy jak jsem už napsal, o výsledku budu referovat. Pokud jde o odkaz kde jsem to koupil tak už nevím, asi od číňana, Strejda goooogle na požadavek "ochrana reproduktorů" ukáže výsledky.
Obrázek je mizerný, je to jen pro ilustraci, lepší jsem nehledal.

ransom · #9 Příspěvek od **ransom** » 28 bře 2026, 09:34

BOBOBO píše: Jestli nevíš co je DC servo , je to ochrana repra .

DC servo není ochrana repra. Je to obvod pro nulování DC offsetu u přímo vázaných zesilovačů.

Ta ochrana z obrázku je zřejmě osazená uPC1237. Ten obvod má detekci AC napájení pro okamžité vypnutí. Potřebuje napájet samostatným vinutím. Když není, stačí tam přilepit miniaturní trafo.
Dá se aj upravit, aby bylo možno napájet ho z vinutí pro koncový stupeň. Ale to znamená rozšťourat desku.

Mám doma nějaké jednoduché výstupní ochrany diskrétní. Tam stačí vypájet můstek, přidat jednu diodu, a můžou se přibastlit taky.

#10 Příspěvek od **masar** » 28 bře 2026, 09:53

ransom píše:... Potřebuje napájet samostatným vinutím. Když není, stačí tam přilepit miniaturní trafo.
Dá se aj upravit, aby bylo možno napájet ho z vinutí pro koncový stupeň. Ale to znamená rozšťourat desku...

V tomto případě je možné použít návrh zapojení od tazatele, pokud připojí vývod BLACK na odpovídající svorku napájení modulu, popř. ji nemusí připojit vůbec a modul si "vezme" GND z výstupů.

ransom · #11 Příspěvek od **ransom** » 28 bře 2026, 11:22

Jo. Akorát pokud pak chceš využít okamžité vypnutí, je to o malinko šťourání víc. Je pak lépe celý obvod napájet vyfiltrovaným kladným napětím pro koncák, a střídavinu přivést zvlášť na detektor. Není to samozřejmě nezbytnost.
Pro uPC1237 mám navrženou vlastní desku, velikosti napájení se přizpůsobí dva odpůrky, a dá se s tím aj přepínat dva páry repráků. K použití se samostatným i se sdíleným napájením, dá se přidat i do nesymetricky napájených zesilovačů s výstupním kondenzátorem (potlačí houpnutí při zapnutí). A má volbu mezi automatickým a ručním resetem.

jardafiala · #12 Příspěvek od **jardafiala** » 28 bře 2026, 11:58

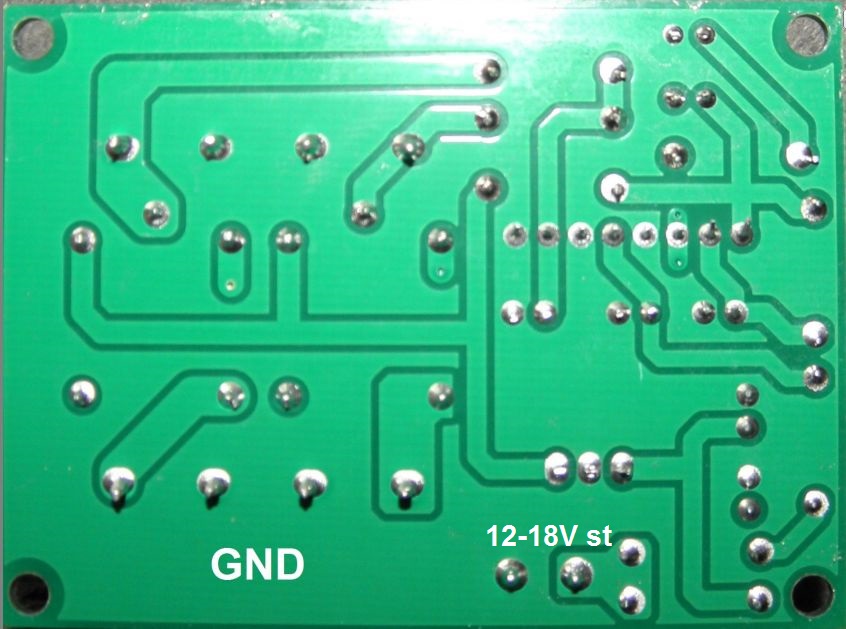

Tak pořešeno, díky tomu, že zem napájení střídavým napětím (12-18V) je spojena se zemí zesilovače to šlo tak jak jsem si to představoval na začátku. Zem je přivedena jedním tlustým drátem od napájení hlavní desky, úpravou popsanou na začátku mám 18Vst pro napájení. Zapojil jsem to, vyzkoušel a funguje to, zkusil jsem i přivedení ss napětí na vstup ochrany. Nakonec by to asi fungovalo i s přítomnými 14Vst ale bylo by potřeba pár drobných úprav, takhle je to bez práce. Teď už jenom koupit járovku, místo 8V 300mA tam dám W5W 12V 5W, poměřím a uvidím, už jsem járovky na 8V popsanými nahrazoval jinde a fungovalo to.

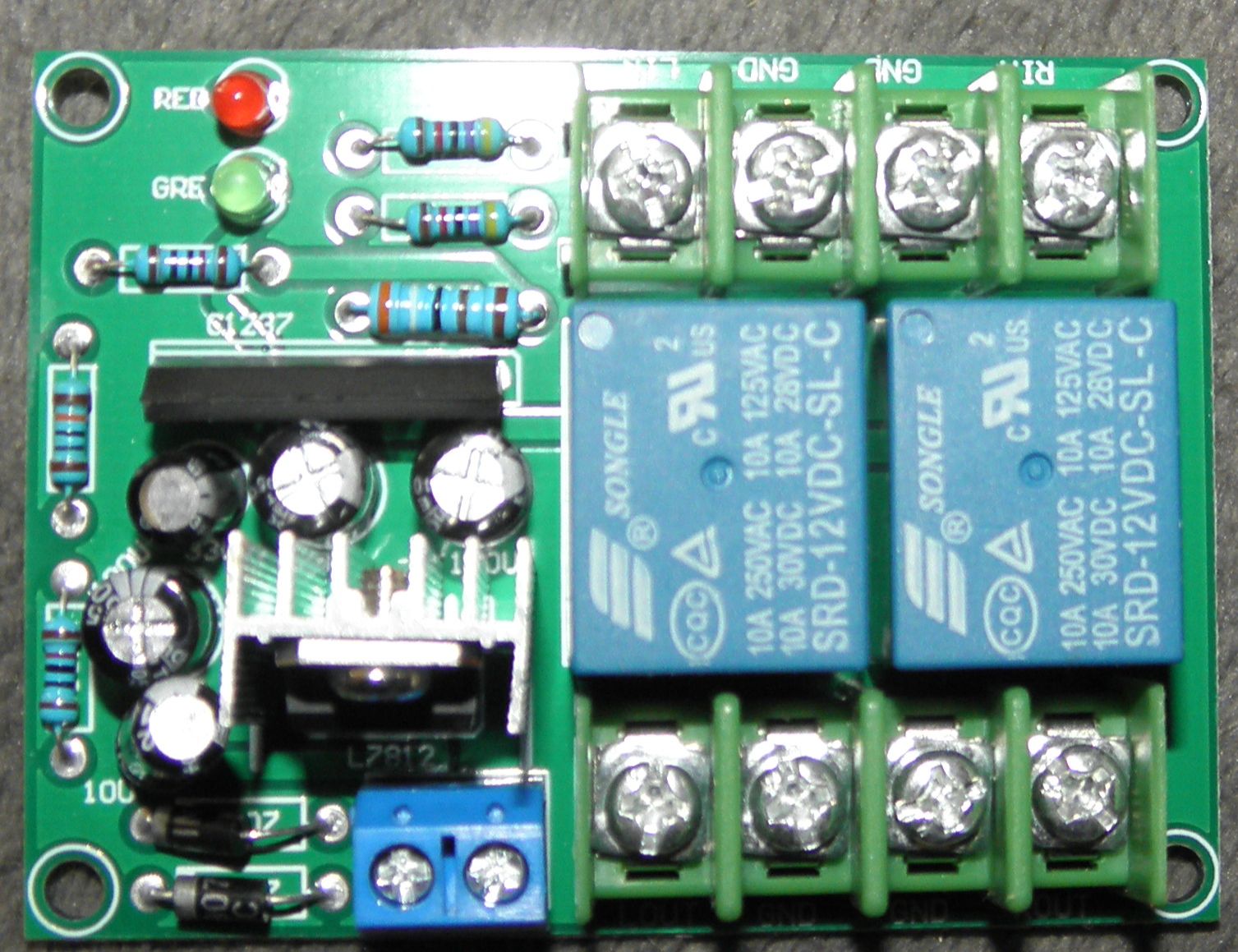

Přikládám foto použitého modulu pro info. Pozor, při hledání lze najít kompletní modul, stavebnici téhož nebo jiný modul, který má jen zpožděné připojení repro.
RANSOM - koupil jsem pár brouků a použil je, jak navrženo, s filtrovaným napájením a st složkou pro vypnutí repro přivedenou zvlášť. Ostatně tak je to navrhováno v datashitu. Tady jsem nechtěl ztrácet čas a použil hotový modul. Ono to vypadá, že z st napájení je jedna dioda pro napájení brouka a druhá pro vstup pro okamžité odpojení.
EDIT, ještě doplním pro BOBOBO - na ali zadej "speaker protector module". Když je seřadíš podle ceny tak za 49Kč je ochrana zpožděným zapnutím, za 125Kč už je ochrana s uPC1245 atd.
