vysoký klidový proudzesilovače

[bu2520]

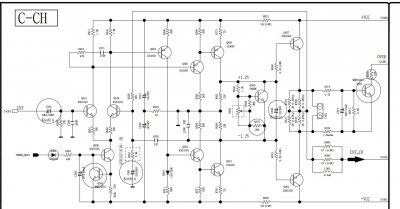

Asi mám nějaký kritický kondiciogram a prosím o nakopnutí. Zesilovač Harmann K. jeden kanál měl ve zkratu koncové tranzistory Q657, Q661 v originále 2SB1559 a2SD2398 měl jsem pár 2SB160 a2SD2390. Dále byl vadný Q855 2SD600K ten jsem nahradil TTC004B. Dále byly vadné emitorové odpory0,47 Ω nahradil jsem je stejnou hodnotou. Všechny součásti jsem prověřil několikrát. Klidový proud je desetinásobný. Místo 25mV mám téměř 300mV. Na výstupu je pár mV nejde regulovat klidový proud. Pokud vyletuji Q511 516 spadne kliďák na nulu. Zesilovač nekmitá. Kde by mohla být chyba? dík za nakopnutí.

[masar]

"Kde by mohla být chyba?" Chyba je mezi bázemi těch koncových trandů. Tranzistor Q855 jsi vyměnil, ale otevřený není. Zkontroluj R886 mezi C a B (1k2) včetně cest pcb.
Při propojení bází obou konc. trandů proud spadne na nulu?
Platí za předpokladu, že sis nepopletl označení těch tranzistorů, jak jsi předvedl výše.

[bu2520]

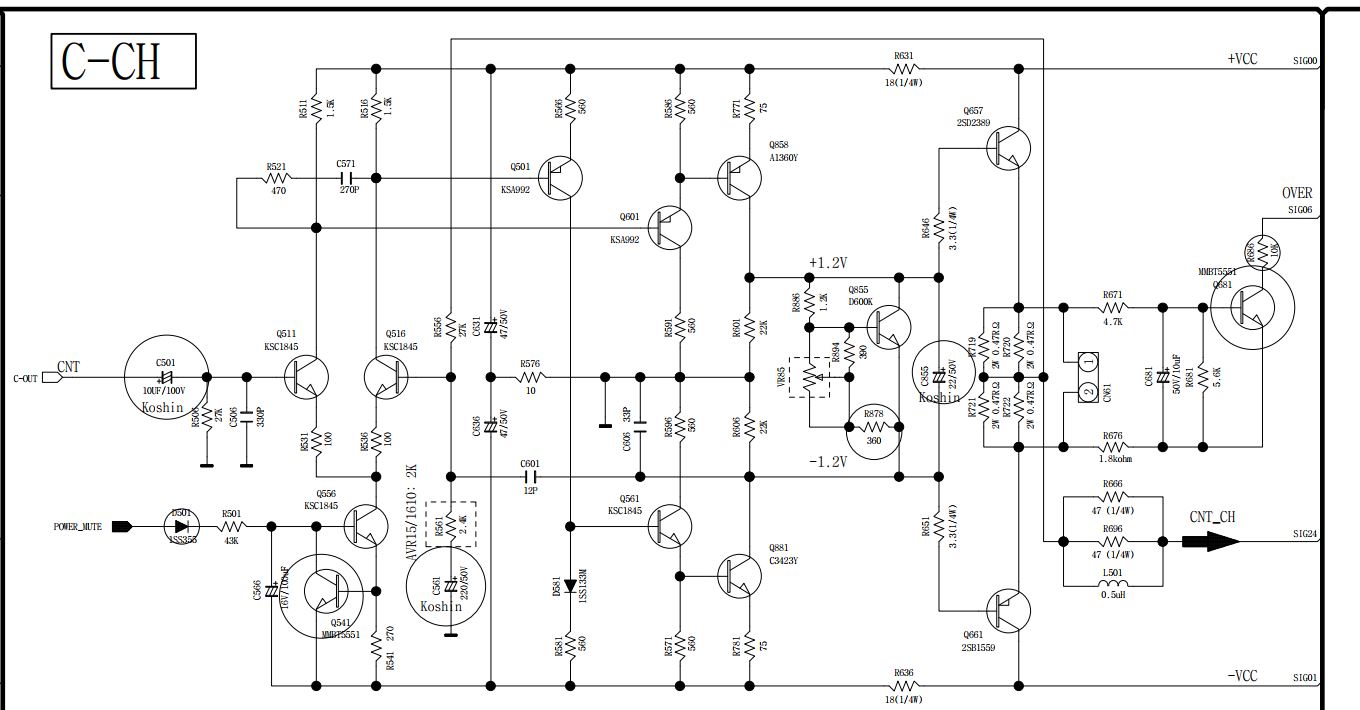

pardon máš pravdu já koukal na schema vedlejšího kanálu, ale oni jsou totožné. R886 naměřím přímo na nohách BK 2sd600K 1k2. Ten je v pořádku . Proud spadl na nulu při vyletovaných Q511 Q516 a též při zkratovaných bázích koncových tranzistorů . Ješte na tom Q855 na kolektoru je 0,2V na emitoru -1,2V.

[Milan_F]

Malá beta náhrady Q855.

[bu2520]

má betu 216 , vedlejší kanál kde je originál má 172

[masar]

"na tom Q855 na kolektoru je 0,2V na emitoru -1,2V." Pokud máš Ube konc. tranzistorů o 1V nižší, než má být (1.4V místo 2.4V) a přitom je klidový proud 10x větší, než má být, tak buď jsou ty tranzistory fejky, nebo je problém někde blízko židle...

[bu2520]

zkusím prohodit koncáky, ze zdravého kanálu

[masar]

To nestačí porovnat měřením Ube?

[bu2520]

Prohodil jsem je a problém se přenesl na vedlejší kanál, tak že to jsou koncáky, kupoval jsem je v AME jak pár . Jdu je proměřit v čem se liší . Díky moc za pomoc, nějak by mě tohle nenapadlo, prostě nemám den.
Tak to vypadá že ty náhrady nebudou darlingtony.

[masar]

To nic. Každej někdy musí "slézt z lustru".

[BOBOBO]

To by byl gol , kdyby AME prodávalo nesmysly . [/i]

[ransom]

AME tyhle trandy vůbec nemá v nabídce. Kdypak jsi je kupoval? Nebo tam šly nějaký samodomo vybraný náhrady? Protože mi to nenabídlo ani ty. Běžně mi to náhrady naservíruje.

[BOBOBO]

https://www.ame.cz/Elektronika/Aktivni- ... ce-d114428

[VASEK_W]

Mě vrtá hlavou spíš něco jiného. To, že je takový rozdíl na bázích konců, se musí projevit také na výstupu, tam by mělo být místo nuly nějaké záporné napětí velikosti cca -0,4V. Změř si to.
I kdyby to nebyly darlingtony, ale jen klasické tranzistory, tak by si to zpětná vazba měla dotáhnout k nule na výstupu. Podle mne ten karambol prošel ještě přes R556 do vstupní dvojice, a to na Q516. Ta bude nejspíše také "nakopnutá". Vypájet ho ven, a proměřit ohmmetrem na nejvyšším rozsahu všechny nožičky proti všem.

V týdnu jsem měl podobný problém se zesem, co mu "couralo" výstupní napětí do záporných hodnot. A napětí na bázích bylo také podobně ujeté jako u Tebe.

Byl nabořený pravý ze vstupní dvojice, J-FET 2SK184GR. Takže kdyby ho někdo měl v šuplíku a mohl ho pustit do světa, byl bych vděčný. Jinak objednám na Alíku redukční plošné spoje pro jedno smd 2SK209-GR, a drátky ho propojím do tišťáku místo původního.

Vašek

[Cust]

OT: Nikdy jsem nepochopil u Toshiby proč u parametru NF (u těch 2SK tranzistorů) mají jiné údaje v tabulce a jiné v grafech. Můžete mi to někdo vysvětlit. Z toho důvodu raději koupím od ON Semi 2SK3557 nebo něco podobného a nebudím se s tím, která hodnota je správná.
