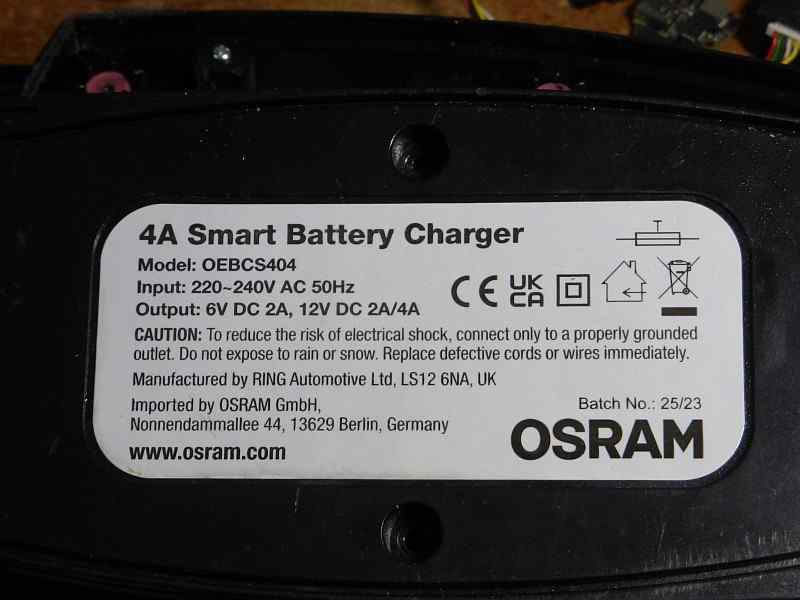

Nabíjačka OSRAM 4A Smart Battery Charger Model: OEBCS404

[PotPalo]

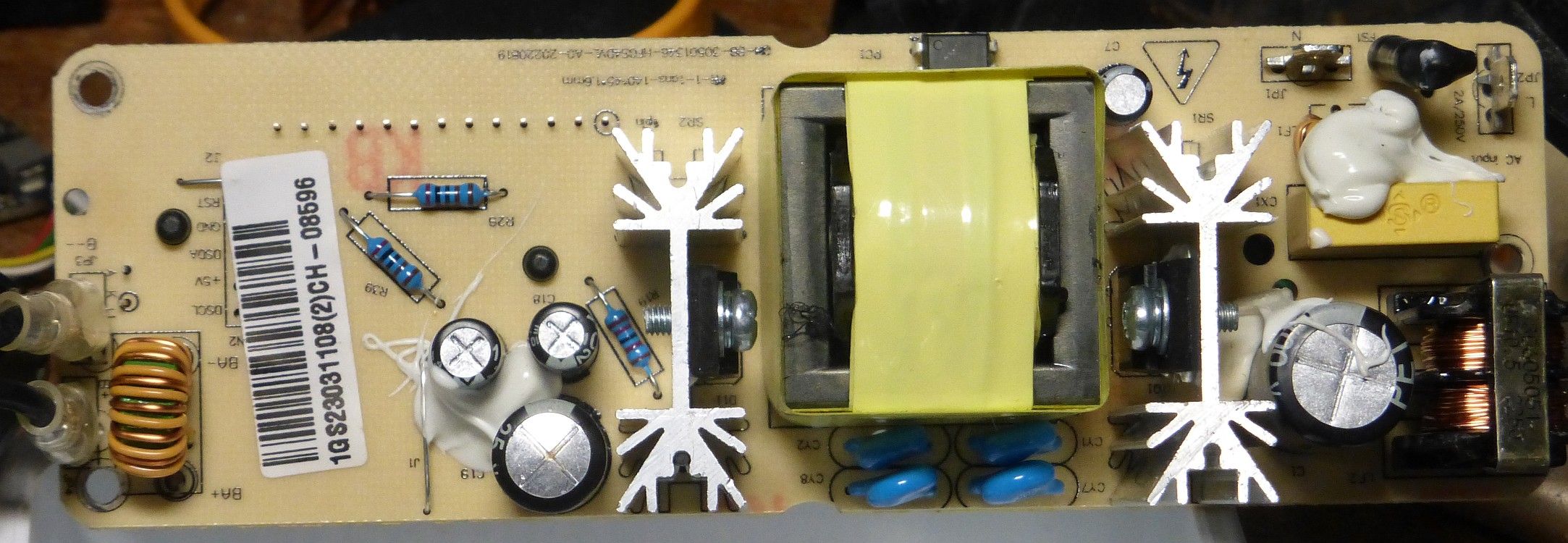

Dostal som na opravu dve tieto nabíjačky - OSRAM 4A Smart Battery Charger Model: OEBCS404. Obidve rovnaká závada, a síce vybuchnutá primárna strana, a zdutý kondenzátor na sekundárnej strane. Nemáte niekto od toho schému alebo fotku dobrého kusu? R10 a R11 sú v čudu, nedá sa prečítať hodnota. Tiež by ma zaujímalo, či zlý kondenzátor na sekundárnej strane môže odprásknuť primárnu stranu. To by bolo pekne blbé zapojenie.

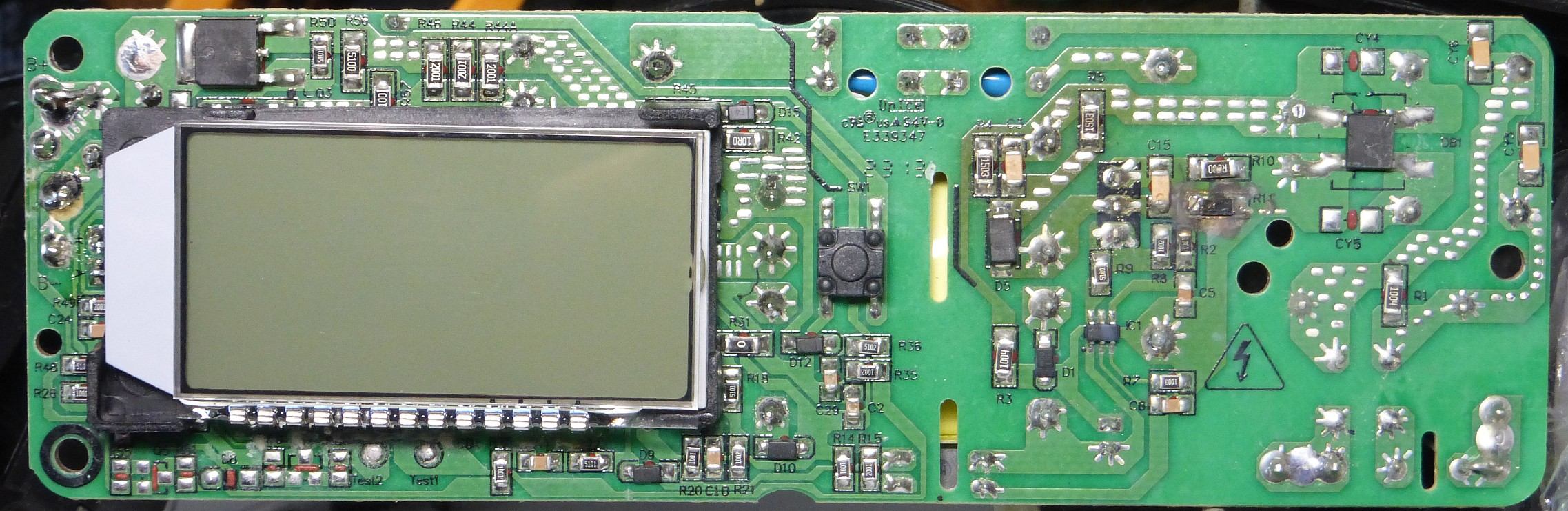

Takže na primárnej strane vyhorelo:

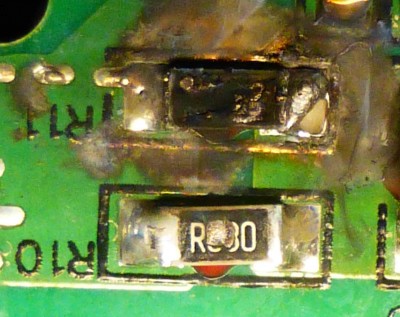

rezistory R10 a R11 (hodnoty neznáme, nečiteľné, pravdepodobne 0R68),
poistka FS1 - T2A,
usmerňovač DB1 - BS10
MOSFET Q1 - JSM 8N60C,
rezistor R9 - 51R0,
integrovaný obvod IC1 - na jednej doske 281B53, na druhej 281B09. Čo by to mohlo byť a kde to zohnať?

Má to vôbec cenu opravovať?

[jezevec]

Ten šváb bude patrně OB2263 nebo něco podobného, ověříš podle pinoutu.
R10 a R11 jsou paralelně v source a určují maximální proud, asi kolem 0,22R.
R9 jde do Gate a bývá 10 - 100R.

[Pikofarad]

Nedávno jsem to opravoval.R10,11, 1 ohm paralerně,čili 0,5 ,IO OB2273 (koupeno na alíku 10ks za 23kč )FET 600V/5A a víc,můstek 600V 3A
Doporučuji vyvrtat chladící dírky a osadit malý ventilátorek ,4x4 cm se vejde.Pak to funguje dobře a dlouho

[KUBO]

OB2281A

[PotPalo]

R10,11, 1 ohm paralerně

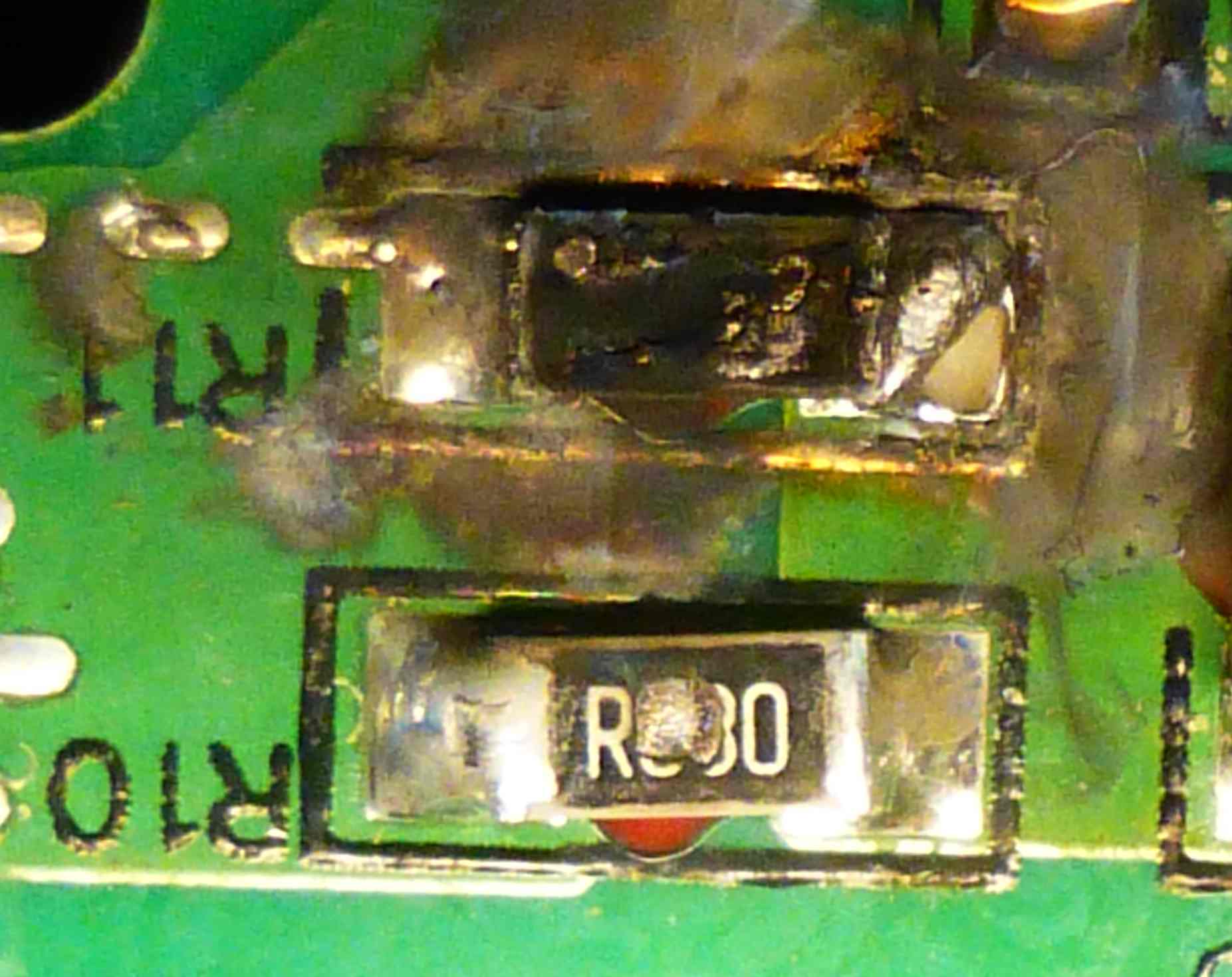

Tak to bola asi iná. Toto je 0, niečo... mohlo by to byť R680, otázne je či boli oba rovnaké. Už som videl zapojenie kde bol každý odpor iný.

Príčina závady je známa?

[Pikofarad]

Hodnota 1ohm/0,25W je běžná,když se ti 0,5 zdá moc,dej 3 pararelně,ale nic se nezmění.Příčina?Přehřátí a ten nafouklý elyt

[rnbw]

Elyt na primarnej strane nema uhnitu nohu?

[Pikofarad]

Tam osadil číňan nějaké elyty pochybné kvality,noname
Měli by to přejmenovat na OSRÁN nebo posrán

[PotPalo]

Elyt na primarnej strane nema uhnitu nohu?

Elyt je v poriadku, je tam 33uF/400V, nameral som na jednom 28uF, druhý má 31uF, ESR 1 Ohm. Tým to nebolo.

[PotPalo]

Z tých datasheetov som zmätený. Pin 3 je v prípade OB2263 použitý ako "RI" - odpor voči zemi určujúci frekvenciu oscilátoru PWM, a v prípade OB2281A je zasa ako "PRT" - ochrana napojená na pomocné vinutie a termistor voči zemi. Podľa čísla by som mal mať osadený zrejme OB2281A, ale vzhľadom na to že tam je odpor voči zemi to nejako nesedí.

[rnbw]

Pin PRT sluzi na nastavenie OVP a OTP. Ked by stacila funkcia OTP, tak by R7 mal byt NTC. Lenze sudruzi usetrili a dali tam obycajny odpor.

[PotPalo]

Dobre, objednám IO, a aj tie 0,68 Ohmové odpory (našiel som 100 kusov za 1€, to sa mi tam neoplatí bastliť THT), ostatné súčiastky šuplík dá. Pôvodný MOSFET JSM 8N60C nahradím za K6A65D a K6A65W čo mám v šuplíku, malo by to stačiť. RDSon pôvodný 1 Ohm, tento 0,85 Ohm, tak ak to nebuchne, tak to aspoň bude menej kúriť.

Vetranie riešiť nebudem. Pokiaľ to nové vydržalo do konca záruky, tak to musí po oprave vydržať minimálne tak isto dlho. Navyše ono sa to používa v garáži, vlhkosť, špina, prach...

[jardafiala]

Kde budeš objednávat IO? Na ali jich je 10 za dolar...Já bych měl o jeden takový vlažný zájem. Mám úplně stejně zdechlou nabíječku a moc se mi do opravy nechce.

[PotPalo]

Ja som našiel na ali iba 10 kusov za 2,32€, lacnejšie nie: https://www.aliexpress.com/item/1005002093967228.html

[jardafiala]

Jasně, když se přihlásím už je to za 2,4 dolaru a doprava zdarma až při objednávce přes cca 10 dolarů. Teď zrovna na ALI nic nepotřebuju tak to nebudu objednávat, a taky, jak jsem psal, mě oprava nějak netlačí, nechávám to vyhnít.
