GigaByte Z490M - skrat na 12V, odpaleny procesor

[rnbw]

Dostala sa mi do ruk doska GigaByte Z490M, ze nejde. Skrat na 12V napajani CPU - prerazeny MOSFET 4C10N (NTMFS4C10N). Samozrejme ten horny, takze procesor i7-10700 tiez kompletne odpaleny do skratu

Skratovany MOSFET som odstranil. Doska teraz ide zapnut, ale procesor iny nemam - Vcore je nulove.

Existuje moznost to vyskusat bez rizika odpalenia dalsieho CPU? Budem musiet nieco lacne kupit, asi Celeron G5900 alebo Pentium G6400.

[Ivan_Ryger]

Ja by som pozrel, aky IC je tam pouzity v menici a ake riadiace signaly ma, ci sa da nastartovat zvonka. S nemaloi pravdepodobnostou schemy starej MB mozu byt na Internete.

[rnbw]

Zohnal som na Aukre lacne Pentium G6500 a riskol to. Doska funguje, takze vymenim FET a hotovo.

Inak odpaleny procesor ma 0 Ω a dobry tak 0,7 Ω. Rozlisuje sa to dost blbo.

[Habesan]

Na to by se hodil Thomsonův můstek.

[rnbw]

Alebo sa da pouzit Zajicomer. Ukazuje pri dobrom CPU 0,1-0,3Ω, pri odpalenom skrat.

[RayeR]

0.7ohm jako mezi vcore a gnd? Spis bych meril ubytek napeti diodtestem, to pouzivam std na vsechny polovodice. Jinak bez vlozeneho CPU nezapne deska VRM, takze po kontole, ze tam neleze 12V holt nejsnazsi vlozit naky lowcost CPU. Na MB sem takle slehly VRM jeste nemel, ale na grafice a v PC zdroji. Ty dolni fety byly ok?

[rnbw]

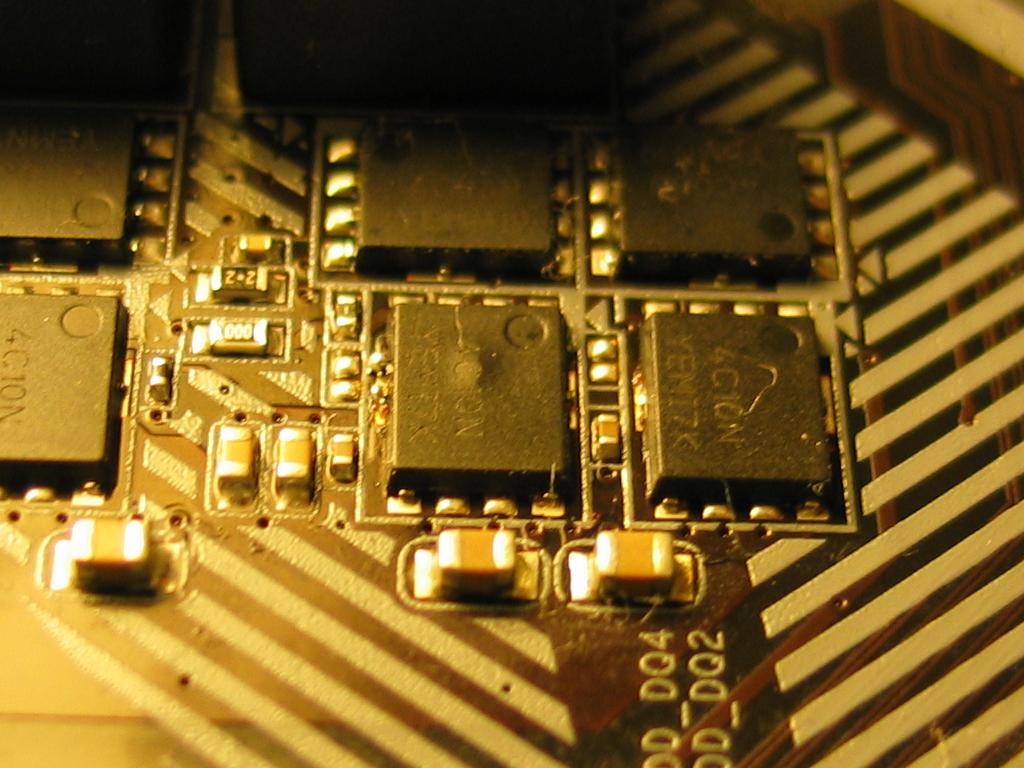

FET som vymenil, ale asi je falosny, lebo hreje viac ako ostatne.

[RayeR]

A deska bezi? FETy pouzivam vypajene z jinych MB (mam jich ranec) nez nake pochybne z ali a pod...

[rnbw]

Ano, bezi. Skoda, ze som nepozrel tu teplotu pred osadenim noveho FETu.
FET je z Ciny, lebo u nas je nedostupny (ak nepocitam TME na objednavku - minimum v tisicoch kusov) a taketo nove vraky nemam. Objednal som ho spolu s IO MLX02367A a tie su OK.

[RayeR]

Ano, bylo dobre zistit jesi to misto nehreje od neceho jineho, ale spis to ze snimku vypada lokalizovane na ten fet. Nebyl nahodou pod mim uz zuhelnatelej pcb? Co je to za typ? Jako zdroj nahradnich jsou pouzitelne i graficke karty...

[lesana87]

Podle toho IR snímku to hřeje nejvíc mezi těma FETama, čekala bych, že nejvíc hřeje na Drainové straně, což je opačný konec pouzdra.

[samec]

Neber to tak vážne. To nie je čistý termo snímok, ale snímok vo viditeľnom spektre preložený termo snímkom v nižšom rozlíšení. A keďže každý snímok bol vyhotovený inou kamerou z iného miesta, Tak to môže byť aj ten tranzistor vedľa...
Keď chcem mať istotu, že to čo vidím, je skutočne to, na čo sa pozerám, tak strčím do záberu nejaké ukazovatko, trebárs ukazovák a porovnám polohu na obrazovke s realitou.

[rnbw]

Ano, je to posunute. Da sa to kompenzovat nastavenim, ale viac to uz nepusti. Podla prstu najviac hreje ten novy FET.

[samec]

Skús prehodiť tranzistory, alebo sa na ne aspoň pozri osciloskopom. Možno to nie je dôsledok nového tranzistora, ale príčina, prečo si tam vôbec musel nový tranzistor dávať. Možno je niekde skrat, možno je zlé časovanie, možno je vadný nejaký pomocný obvod, nejaká spätná dióda...

[RayeR]

Jeste me napada jedna vec, dival ses oscikem na prubeh na gatech? Jesi tam neni naka zmrsenina nebo pomale hrany, kvuli cemuz by ty fety blbe spinaly...
