Osciloskop C1-94

[Ferino]

Zdravím, zrazu zhasol lúč na obr., žeravenie ide, ale chýba VN. Premeral
som všetky polovodiče vo VN časti aj napáj. všetko OK. Len neviem čo sú to za diody D1 a D5 D1005A, dajú sa premerať ohmetrom? Máte niekto
skúsenosť s týmto problémom? Ďakujem.....

[jandu]

Vymeň ellyty C4, C5, C6. Z 90% je závada v strate ich kapacity. Diody nezvyknú byť vadné.

[Ferino]

Skúsim aj kondíky.....

[Ferino]

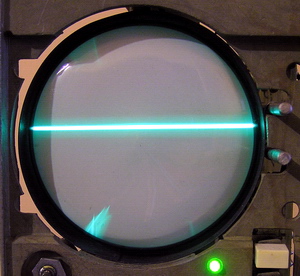

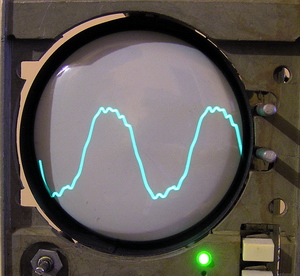

Tak VN už ide, bol to C2, ale na ľavom kraji lúča je žiariaci bod a ten tam
nebol....

[jandu]

Vieš urobiť fotku? Resp. časovka pri tom beží? a jej začiatok vychádza z jasného bodu?

[Ferino]

Pri ms základni je ten bod na zač. lúča, pri micr.s asi 5 mm od začiatku.
Inak všetko funguje......

[jandu]

Podľa všetkého to vyzerá, ako by sa do obvodu jasu dostával nejaký nežiadúci signál. Závada asi bude v tej istej časti schémy. Ten oscilátor T1, T2 zakmitáva, alebo na sekundárnej strane sa niečo do obvodu obrazovky dostáva. Ak ti to predtým nerobilo, prekontroluj po oprave najmä body uzemnenia, alebo či sa ti niečo nedotýka/neulomilo.

[pajosek2]

Nemám zkušenost s tímto přístrojem,ale já bych to typoval na blbě nastavený prac bod některého trandu v horizontálu.Jde jen o to jestli to na tom bodu chvilku stojí nebo se něco dostává do reg.jasu. Možná se pletu,je to jen teorie.

[jandu]

Vychádzam z dvoch vecí:
- predpokladám, že pred poruchou to fungovalo správne.
- z toho obvodu ide do obvodu jasu z horizontálu /ako píšeš/ zhášanie z.b. . To som mal na mysli, keď som písal " ...... alebo na sekundárnej strane sa niečo do obvodu obrazovky dostáva. ..." Ale to nie je poruchový signál, skôr bude chyba v obvode čo to spracováva.

Oprava toho skopu nie je po stránke el. ťažká, ale po mechanickej stránke to nie je "radosť". Aby sa k tej doske dostal, je treba pár vecí "odklopiť" a tie vodiče sú dosť lámavé.

[pajosek2]

Asi máš pravdu.Vzhledem k tomu,že se poloha toho bodu mění,tak se asi potkává kmitočet výroby napájení pro obrazovku a kmitočet časovky.Takže záleží na tom jestli zkontroloval filtry napájení jasu a ostření.No uvidíme jak bude pokračovat.Jsou to vlastně elyty ,co už jsi mu vypsal.

[Ferino]

Po mechanickej stránke hrozné, aby som mohol vymeniť C2, musel som vymontovať obrazovku. Tak som radšej vymenil ďalších 5 na okolí.
Osciloskop sa dá používať, takže keď bude viac času ešte sa pozriem
aj na ten bod.Všetkým ďakujem za rady a tipy.......

[anca1]

Zdravim všechny,

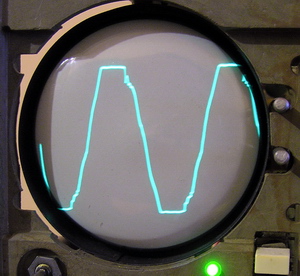

přinesl jsem si tento osciloskop ze sběrného dvora a po výměně jednoho
tranzistoru ve vert. vychylování se jeví celkem v pořádku, ale dost jasně
je patrný paprsek zp. běhu. Nemám s opravami oscil. žádné zkušenosti,
proto chci poprosit Vás zkušenější o radu, na co bych se měl soustředit.
Předem děkuji za odpovědi.

[jandu]

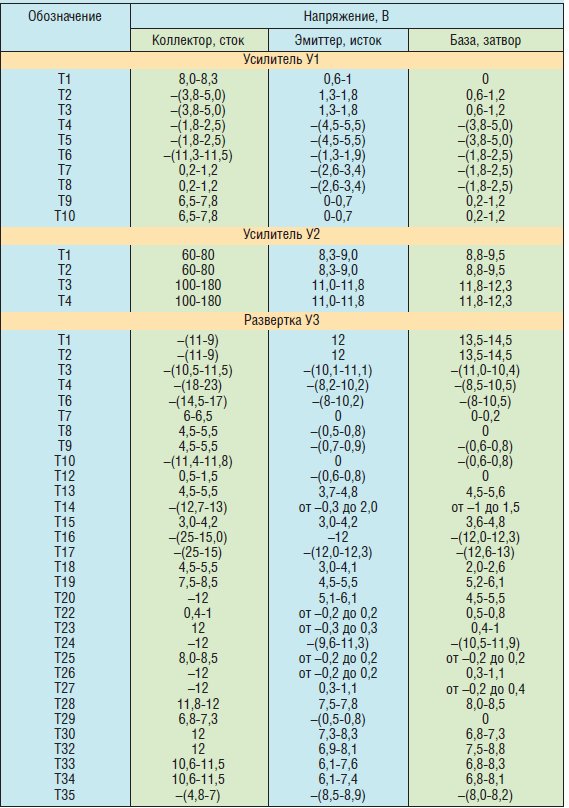

O zhášanie z.b. sa stará obvod :z emitoru T23 na doske u.3 na zadnú dosku zdroja u.3.1 na R20, C9 a prislušné tranzistory T4,T6, výstup na vývod 3 obrazovky. Ale funkciu obvodu nie je jednoduché zistiť meraním - zhášací impulz je krátky. Najprv teda merať napätia na vývodoch T, potom kontrola/výmena C9,C11.

[voodoo400]

nemeral niekto priebeh na tranzistoroch T1 a T2 vo VN meniči? Mám tam nejaké zákmity a neviem či je to v poriadku, moc sa mi to nezdá.
Z jedného dňa na druhý mi blbne regulácia jasu, keď plynulo pridávám potenciometrom tak do polovice dráhy jas lúča stúpa a potom začne klesať a na krajoch obrazovky sa začnú objavovať škvrny, napätie na potenciometri sa pekne plynulo mení od 0 do 80V.
Napätie na katóde je stabilne -1800V v celom rozsahu jasu, žhavenie 6,3V, fokus -1450V, na emitore T3 -10,5V. C1 až C8 vymenené.
Netuší niekto v čom je problém?

[jandu]

Tento skop má napätia pre jas a bod odvodené trochu zvláštne z generátora pre katodové napätie. Spravidla chyba jasu a ostrenia je spôsobená stratou kapacít C3,C4,C5 a C6 (alebo niektorých z uvedených) na doske Uz1.
Najlepšie -pretože prístup k nim je dosť obťažný - je ich naraz vymeniť všetky a budeš mať istotu, že do tej dosky už nebude treba zasahovať.
